Seite 1

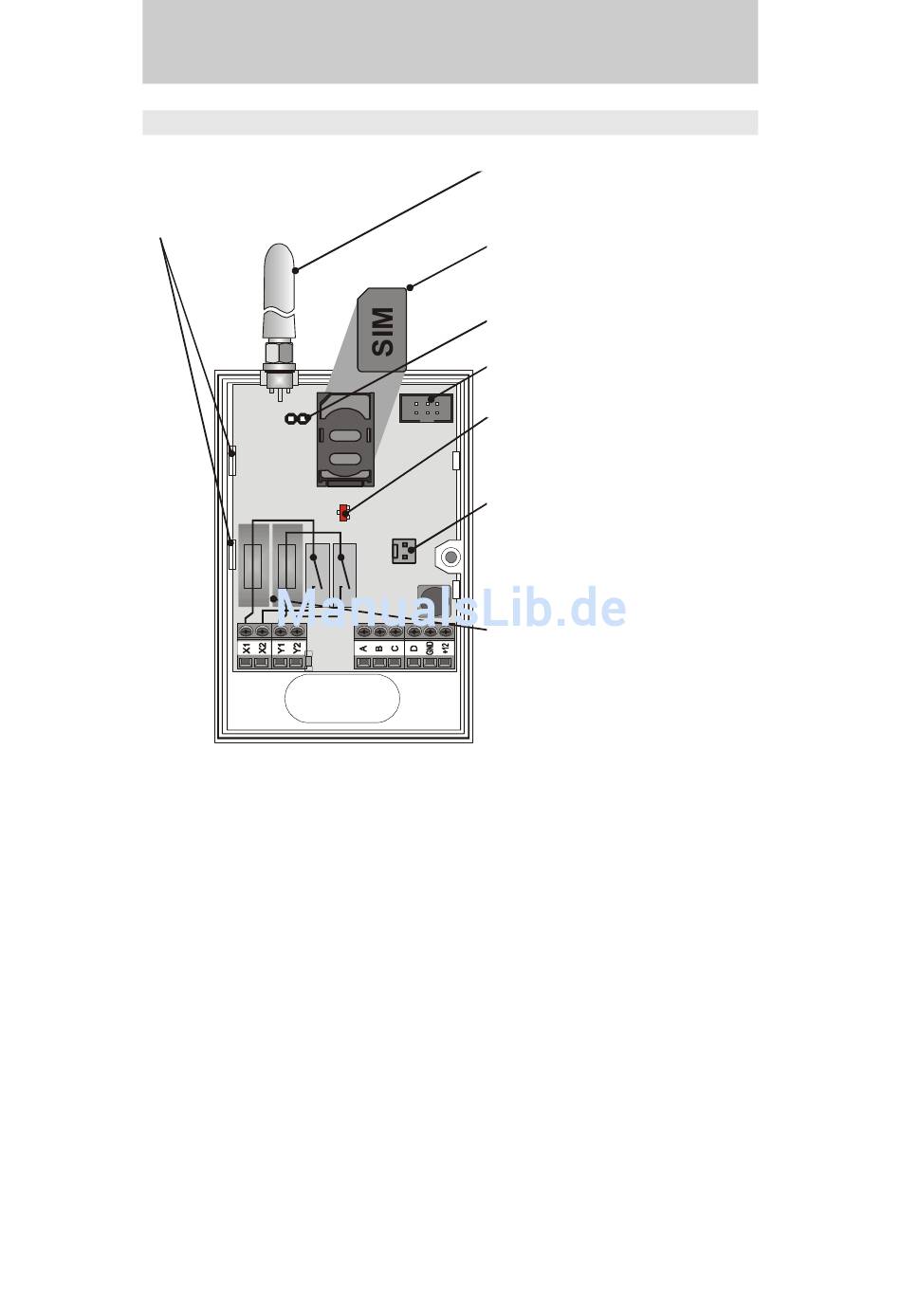

GD-04 GSM-Wähl- und Steuergerät 1. Beschreibung GSM antenna GSM-Antenne Arretierungen Tabs SIM card SIM-Karte RESET jumper RESET-jumper Bus connector BUS-Buchse LED-Anzeige LED indicator Battery connection Anschluss für optionale Batterie Output fuses Sicherungen GD-04 1/16 MKS51203_OS1...
Seite 2
Einem DTMF-Modul GD-04D, mit dem Sie die Ausgangsrelais Ihres GD-04 steuern können, indem Sie während eines Anrufes auf der Telefontastatur numerische Codes (DTMF-Codes) eingeben 11.2. Einem Verbindungskabel GD-04P, mit dem Sie das GD-04 über einen USB-Port an einen PC anschließen und mit der GDLink Software jede gewünschte Konfiguration durchführen können.
Schalten Sie die PIN-Abfrage über das Menü des Mobiltelefons aus (oder ändern Sie den PIN-Code auf 1234). Überprüfen Sie die Stärke des GSM-Signals an der Stelle, an der sich das GD-04 befindet. 3. Installation 1. Die GSM-Antenne sollte nicht durch Metallteile abgeschirmt werden. Falls nötig, kann eine externe Antenne für das 900/1800 MHz GSM-Band über einen 50 Ω...
6.1. Verwendung eines PC mit GDLink Software Wenn Sie das GD-04 häufig programmieren müssen, empfiehlt es sich, es an einen PC mit spezieller Software anzuschließen. Mit der GDLink Software können Sie nicht nur Programmierbefehle senden, sondern auch aktuelle Einstellungen des GD-04 abrufen. Für den Anschluss an einen PC können Sie ein Verbindungskabel GD-04P verwenden, das an einen...
Text (“Heizung ein”) folgt, getrennt durch ein Komma. ist ähnlich wie ARX, bezieht sich jedoch auf das Ausschalten von Relais X. Der oben genannte SMS-Befehl teilt dem GD-04 mit, dass das Relais X durch die SMS-Befehle “Heizung ein / Heizung aus” ein- und ausgeschaltet werden kann.
Empfangene SMS-Nachrichten mit nicht erkannten Befehlen können an die sogenannte Servicenummer weitergeleitet werden (siehe Tabelle 1). Wenn Sie sich nicht sicher sind, ob ein anderer Text automatisch der SMS an das GD-04 hinzugefügt wird (wenn Sie z.B. ein SMS Internet-Gate verwenden), schreiben Sie die Nachricht folgenderweise: %Befehle%%.
Methoden Ihres GSM-Providers zur Guthaben-Abfrage vertraut sein. 10. Zurücksetzen auf Werkseinstellungen Mit dem SMS-Befehl PC, RST können Sie das GD-04 auf die Werkseinstellungen zurücksetzen. PC ist ein gültiger Zugangscode - siehe Tabelle 1. Eine weitere Möglichkeit ist die Verwendung des RESET Jumpers (neben dem SIM- Karten-Fach): Unterbrechen Sie die Stromzufuhr (einschließlich des Ersatzmoduls, falls verwendet).
Seite 8
Das Modul kann durch Einstecken des entsprechenden Digitalbusverbinders installiert werden. 11.2.1. Relaissteuerung über DTMF Wählen Sie die Telefonnummer des GD-04. Nach ca. 7 Sekunden antwortet das GD-04 mit einem Piepton in der Leitung (dies bedeutet, dass der Anruf entgegengenommen wurde), danach meldet er den Status der Relais X und Y (in dieser Reihenfolge): 2 kurze Pieptöne =...
Seite 9
Ein Eingang, dem eine Funkkomponente zugeordnet wurde, kann so konfiguriert werden, dass ein Erdanschluss den Empfang von Funksignalen verhindert (siehe Optionale Funktionen, DIP- Parameter g). Diese Option ermöglicht das Scharf-/Unscharfschalten angemeldeter Melder. 11.3.3 Heizungssteuerung und Statusberichte mit GD-04 OASiS Funkfernbedienungen zugeordnet werden. Jedem Ausgang X oder Y können vier 1.
Seite 10
Standardmodus zurückgestellt (A oder B sind dabei von GND getrennt). Werden Eingang A oder B für die Anmeldung eines Thermostats verwendet, so enthält der Statusbericht per SMS (der auf einen SMS-Befehl hin vom GD-04 gesendet wird) Informationen über die Temperatur.
Seite 11
11.4 PC-Schnittstelle GD-04P Mit dem Kabel GD-04P können Sie das GD-04 über einen USB-Port an einen PC anschließen und mit der GDLink Software jede gewünschte Konfiguration durchführen. Die Software wird auf einer CD zusammen mit der benötigten Treibersoftware im Paket mitgeliefert.
Hinweis: Sie dürfen Verpackungsmaterial oder Geräte nicht im Hausmüll entsorgen, führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde. Indexa GmbH Paul-Böhringer-Str. 3 D-74229 Oedheim Stand 2010/02 GD-04 12/16 MKS51201_OS1...
Seite 13
GD-04 Einstellungen SMS-Berichte über Eingänge SMS bei Aktivierung SMS bei Eingang A Telefonnummern SMS bei Aktivierung Eingang B SMS bei Telefonnummern SMS bei Aktivierung Eingang C SMS bei Telefonnummern SMS bei Aktivierung Eingang D SMS bei Telefonnummern Bedienung der Relais...
Seite 14
Nummern werden gelöscht. Verwenden Sie TNA, Eingänge um die Liste zu leeren. Beispiel: TND, 777123456, 608123456 bewirkt, dass GD-04 Ereignisse des Eingangs D an 2 Telefonnummern berichtet. DNA, n Verwenden Sie TNB für Eingang B, etc., n = 1 (EIN), 0 (AUS). Bei Anrufe nach n = 1 folgt auf jeden SMS-Bericht ein Anruf.
Seite 15
Eine Komponente kann nicht mehreren Anschlüssen zugeordnet werden. Die Reihenfolge von A bis Y ist beliebig, Mehrfach- nennungen sind jedoch nicht zulässig. GD-04 meldet sich ab und registriert sich danach neu beim Erneute GSM-Netzwerk. Dies kann nützlich sein, wenn eine blockierte Registrierung beim SIM-Karte wieder freigegeben wurde.
