Baumer LBFS Bedienungsanleitung Seite 9

Deutsch
ATEX Gas ia
Installation gemäß Ex ia IIC T5, ATEX II 1G
Der Füllstandschalter LBFS-1xxx.x ist zugelassen nach Ex ia
IIC T5, ATEX II 1G, zur Anwendung in explosionsgefährdeten
Bereichen gemäß den aktuellen EU-Richtlinien. Das Produkt
ist den üblichen Richtlinien für Zone 0 entsprechend mit Barri-
ere zu installieren.
Ex-Daten
Spannungsversorgung
Temperaturklasse
Interne Induktivität
Interne Kapazität
Daten zur Barriere
LBFS-1xxx2.x
mit NPN-Ausgang
Hinweis:
Nur für NPN-Ausgang
Standardbarriere kann verwendet werden
LBFS-1xxx1.x
mit PNP-Ausgang
Hinweis:
Bei PNP-Ausgang ist das Isolationsmodul PROFSI3-B25100-
ALG-LS erforderlich, um eine einwandfreie Funktion zu ge-
währleisten.
www.baumer.com
Bedienungsanleitung
CleverLevel Switch, LBFS
24...30 VDC
T1...T4 -40 <T <85°C
amb
T1...T5 -40 <T <74°C
amb
Li <10 µH
Ci <43 nF
U <30 VDC
I <0.1 A
P <0.75 W
M12
Kabel
M12
Kabel
LBFS-1xxxx.x
Eine nach Ex ia zertifizierte Trennbarriere mit den Maxi-
malwerten
U 30 VDC
max
I 0,1 A
max
P 0,75 W
max
ist zu verwenden.
Verwenden Sie das Isolationsmodul PROFSI 3-B25100-
ALG-LS (nur für PNP-Ausgang)

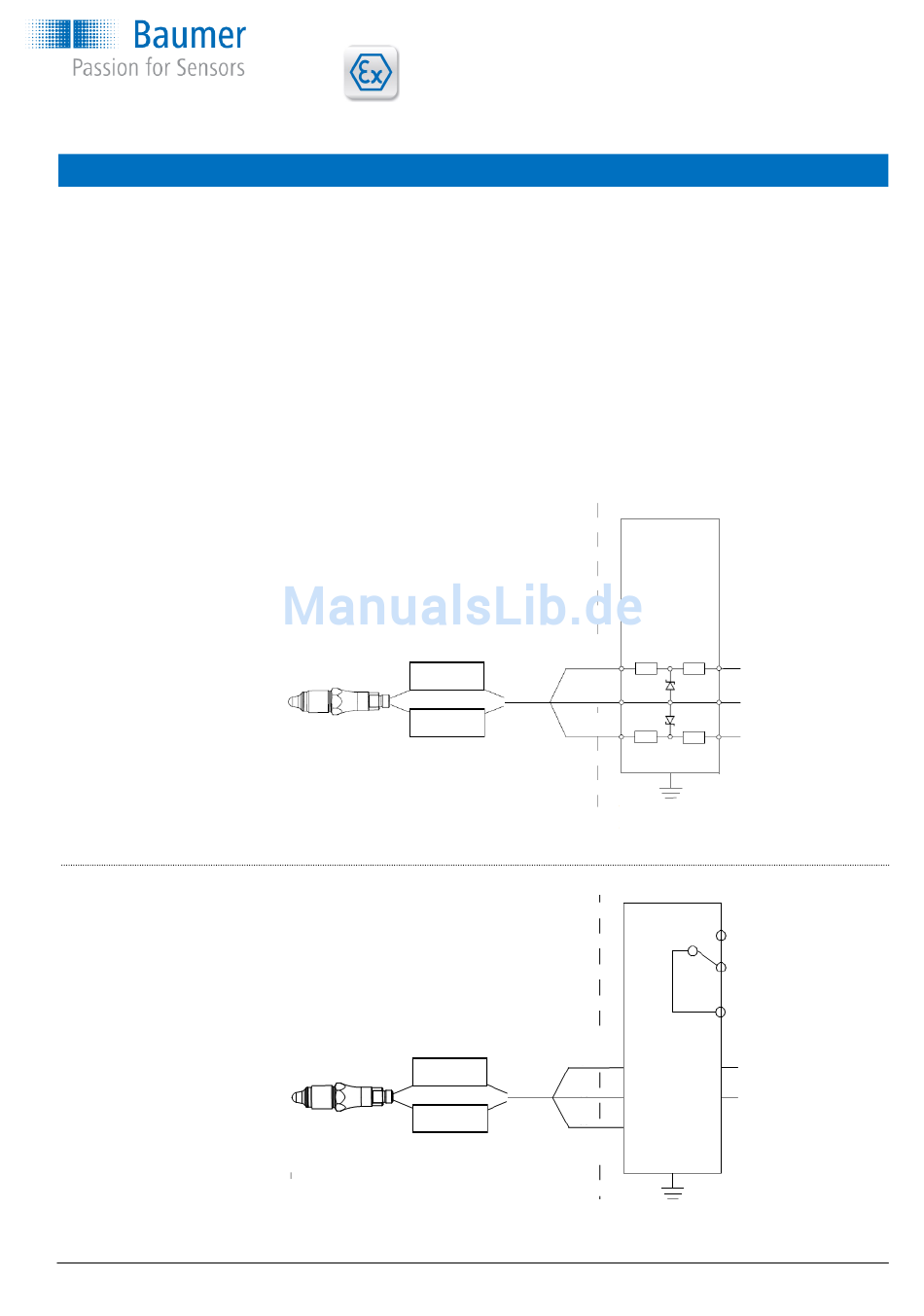

(nur für NPN-Ausgang) wie unten dargestellt.
Hinweis:
Zwischen dem eigensicheren Stromkreis und dem Ge-
häuse besteht eine elektrische Verbindung bedingt
durch das Funktionsprinzip.
Zone 0 / 1
Braun
Blau
Schwarz
Zweikanal-
Zener-Barriere
Zone 0 / 1
Braun
Blau
Schwarz
Insulationsmodul
PROFSI3-B25100-ALG-LS
Bedienungsanleitung : 11109146 03
oder eine ZENER-Barriere
Sichere
Bereich
+
24 VDC
-
Ausgang
Sichere
Bereich
3 NO
2 NC
1 COM
+ 22...120 VDC
C +
oder
B -
- 90...253 VAC
A PNP NO
Seite 9 / 20
