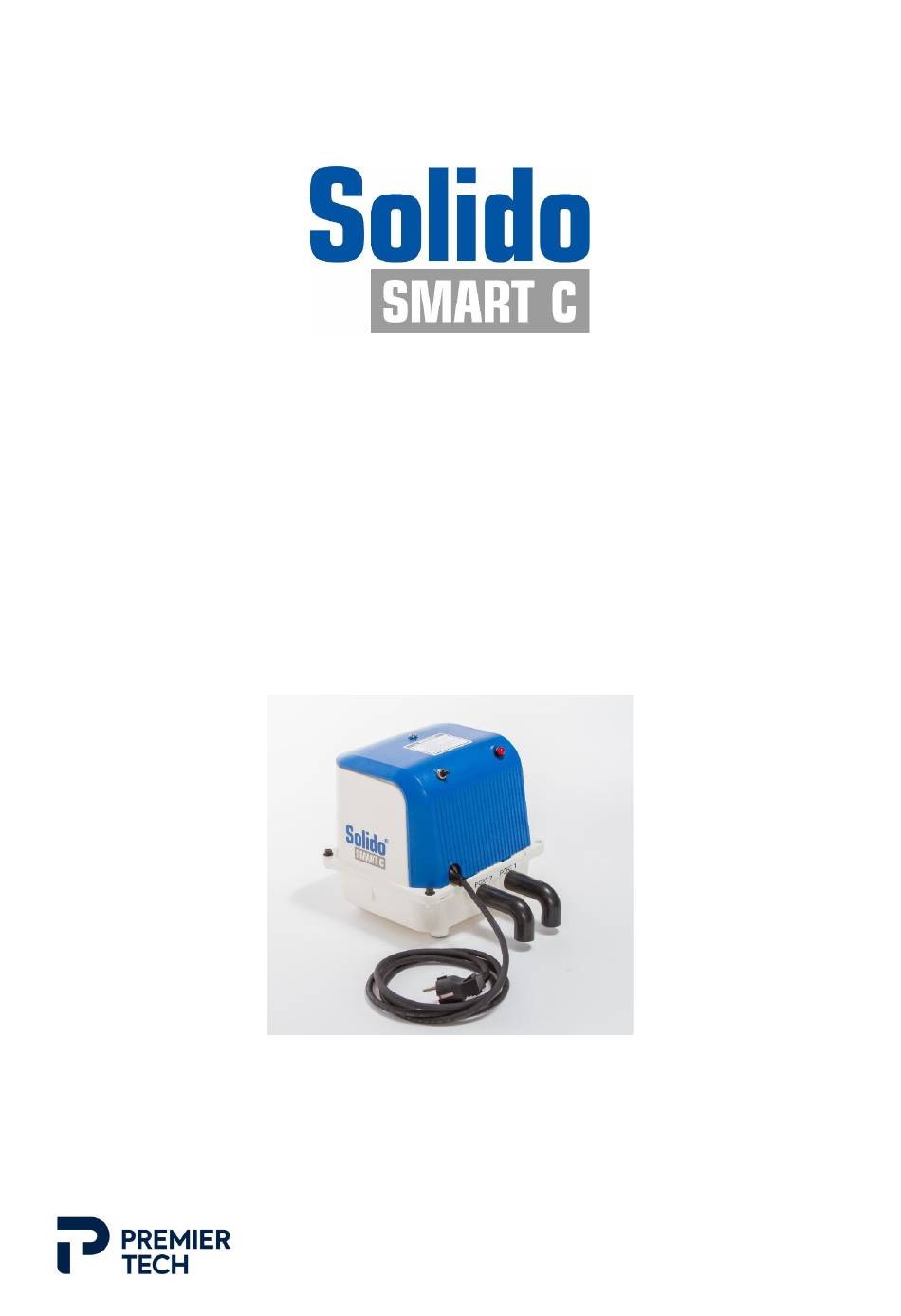

PREMIER TECH Solido SMART C Kurzbeschreibung
Kompakter zweiwege-verdichter mit integrierter steuerung
Inhaltsverzeichnis
Kurzbeschreibung
Kompakter Zweiwege-Verdichter
mit integrierter Steuerung
für Komplettanlagen und Nachrüstsätze von 1-10 EW
als Bestandteil vollbiologischer SBR-Kleinkläranlagen ohne Vorklärung
Telefonische Fachberatung: +49-(0)30-44 01 38 30 (9-16 Uhr)
www.premiertechaqua.de
ptad-berlin@premiertech.com
KB Solido SMART C
DOKK5206 05.05.2020
Inhaltsverzeichnis
Inhaltszusammenfassung für PREMIER TECH Solido SMART C
- Seite 1 Kurzbeschreibung Kompakter Zweiwege-Verdichter mit integrierter Steuerung für Komplettanlagen und Nachrüstsätze von 1-10 EW als Bestandteil vollbiologischer SBR-Kleinkläranlagen ohne Vorklärung Telefonische Fachberatung: +49-(0)30-44 01 38 30 (9-16 Uhr) www.premiertechaqua.de ptad-berlin@premiertech.com KB Solido SMART C DOKK5206 05.05.2020...
-
Seite 2: Inhaltsverzeichnis
Ausführung: in Außensäule (optional, Beispiel) ............14 5.2.4 Überfüllmelder ......................15 Bedienung Solido SMART C ....................17 Über das Steuergerät Solido SMART C ................18 Menü-Struktur ......................... 19 Inbetriebnahme ....................... 25 Besonderheiten ....................... 25 Zeitgesteuerter Klärprozess und Laufzeiten ..............26 Hinweise zu Ablaufklasse N bzw. -
Seite 3: Produkteigenschaften
Behälter für einfachen Einbau und optimales Handling integrierter Probenahme-Behälter sparsam: geringer Energieverbrauch von nur ca. 49 kWh/EW/a sauber: Hervorragende Reinigungsleistung gemäß CE-Test EN12566-3 15.000-fach bewährte SOLIDO-Qualität “Made in Germany“ bewährt: Premier Tech 3 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 4: Zweiwege-Membranverdichter Duo-80
Zweiwege-Membranverdichter DUO-80 Der eigens für Solido SMART C gefertigte Zweiwege-Membranverdichter DUO-80 führt alle wesentlichen Verfahrensschritte einer modernen SBR-Kleinkläranlage durch und ist dabei äußerst kompakt. Ausstattung: • zwei Druckluftausgänge (Innendurchmesser = 12 mm) • Umschaltventil • Integriertes Steuergerät mit Display und drei Bedientasten •... -
Seite 5: Funktionsbeschreibung
Sensor (Schwimmerschalter) im Behälter gewährleistet. 3.2 Aufbau Solido SMART CBL im Rundtank BL Schacht zur Schlammentnahme DN160 Druckluftleitung zum DUO-80 Zulauf Ablauf Probenahme mit schwimmstoffsicherem Notüberlauf Rohrbelüfter BEL Klarwasserheber KWH Premier Tech 5 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 6: Aufbau Solido Smart Cm2 Im Rechtecktank M2
Rohrbelüfter 1 Rohrbelüfter 2 Merkmale: • beide Kammern hydraulisch verbunden und belüftet • ohne beruhigten Zulauf • Entschlammung über Schacht DN160 (Restvolumen verbleibt in 2. Kammer) Durchtrittsöffungen in Trennwand Premier Tech 6 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 7: Anlagentypen Und Zeichnungen
Anlagentypen und Zeichnungen 4.1 Solido SMART CBL im Rundtank BL Solido SMART CBL-26 (4 EW) Solido SMART CBL-30 (5 EW) Premier Tech 7 / 32 KB Solido SMART C DOKK5206 05.05.2020... - Seite 8 Solido SMART CBL-45 (7 EW) Solido SMART CBL-52 (10 EW) Premier Tech 8 / 32 KB Solido SMART C DOKK5206 05.05.2020...
-
Seite 9: Solido Smart Em2 Im Zweikammer-Rechtecktank M2
4.2 Solido SMART CM2 im Zweikammer-Rechtecktank M2 Hinweis: Einbau in Grundwasser bis Tankschulter möglich Premier Tech 9 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 10: Installation
Wechsler mit 3 Adern (ohne PE, graue Ader nicht verwenden) Miniatursummer 82 dB(A) Batterie 9V-Block (1x pro Jahr austauschen) Dose IP66 • Befestigung bauseits – optional: Konsole für Verdichter oder Außensäule Premier Tech 10 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 11: Montageschritte Solido Smart C
5.2 Montageschritte Solido SMART C Hinweis: Füllen Sie unbedingt den Heber mittels eines Schlauchs mit Wasser auf, bevor Sie den Behälter befüllen. Es besteht die Gefahr eines starken Auftriebs bei vollkommen leerem Heber. 5.2.1 Ausführung: Standard • Aufstellung des Zweiwege-Verdichters im Gebäude (optional: auf der Konsole) oder im Außenbereich (geschützt vor Regen und Sonne). - Seite 12 Anschluss drei oder vier Rohrbelüfter: Schliessen Sie die Schläuche am Luftverteiler an. Befestigen Sie den Luftverteiler mit Hilfe der mitgelieferten Rohrschelle im Schacht. Zur Optimierung der Luftverteilung bitte die Absperrhähne benutzen Premier Tech 12 / 32 KB Solido SMART C DOKK5206 05.05.2020...
-
Seite 13: Ausführung: Mit Wandkonsole (Optional) Und Knickschutz
Vorbereitung des Zweiwege-Verdichters DUO-80: Bereiten Sie die Anschlüsse am Zweiwege- Verdichter wie hier dargestellt vor: 2x Schlauchstücke (zuschneiden, ca. 4,5cm) 2x Winkel-Einschraubtülle DN13 in Schlauchstücke einstecken 1x Reduzierung DN13-DN10 mit Bohrung Premier Tech 13 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 14: Ausführung: In Außensäule (Optional, Beispiel)
5.2.3 Ausführung: in Außensäule (optional, Beispiel) Abmessungen: Premier Tech 14 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 15: Überfüllmelder
• Dose an geeigneter Stelle befestigen (z.B. im Schacht mit den mitgelieferten Schrauben oder außerhalb des Behälters) • bei Bedarf: Kabel zur Installation abklemmen (Wagoklemmen) • Dose verschliessen (IP66) Premier Tech 15 / 32 KB Solido SMART C DOKK5206 05.05.2020... - Seite 16 Muffen einrastet! (weisser Pfeil) . Bei Nachrüstungen empfehlen wir, den Halteklip auf der in der folgenden Zeichnung angegebenen Höhe z.B. an der Trennwand zu befestigen: Halteklip Premier Tech 16 / 32 KB Solido SMART C DOKK5206 05.05.2020...
-
Seite 17: Bedienung Solido Smart C
Bedienung Solido SMART C Gehäuse: Ein-/Ausschalter (0 / I) rote Alarmleuchte Port 1 (rechts): Anschluss weisser Luftschlauch zum Rohrbelüfter/zu den Rohrbelüftern Port 2 (links): Anschluss blauer Luftschlauch zum Klarwasserheber KWH Netzstecker Wichtiger Hinweis: Bitte achten Sie darauf, dass der Schalter auf “0“ (aus) steht, wenn das Gerät erstmalig ans Stromnetz angeschlossen wird. -
Seite 18: Über Das Steuergerät Solido Smart C
6.1 Über das Steuergerät Solido SMART C Das im Verdichter integrierte Steuergerät verfügt über ein Display und drei Bedienungstasten Die Sprache ist ausschliesslich Englisch. Das Service-Passwort kann von qualifizierten Fachbetrieben bei Premier Tech erfragt werden. Taste Befehl kurz gedrückt Auswahl kurz gedrückt... -
Seite 19: Menü-Struktur
Port 1 (Belüftung) Verdichtertyp (immer 80 L wählen) • • Port 2 (KWH) EW-Zahl ändern (Einwohnerwert) • Port 1+2 (Verdichter) • Hinweis: nur mit Service-Passwort möglich Gesamtstunden am Netz Premier Tech 19 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 20: Auto Mode
Wechsel zwischen Anzeige Zykluszeit und Uhrzeit bzw. lang gedrückt (5 sec) Uhrzeit stellen AM= vormittags PM= nachmittags kurz gedrückt Weiter zum nächsten Menü bzw. Passwort-Abfrage lang gedrückt Abfrage Einstellungen und Betriebsstunden Premier Tech 20 / 32 KB Solido SMART C DOKK5206 05.05.2020... - Seite 21 (alles aus) bzw. kurz gedrückt weiter zum nächsten Menü Hinweise: • Handbetrieb nur mit Service-Passwort möglich • bei Geräten aus 2019/2020 springt der Handbetrieb nach 1 min zurück in Automatikbetrieb! Premier Tech 21 / 32 KB Solido SMART C DOKK5206 05.05.2020...
- Seite 22 2,,3, 4, 5, 6, 7, 8, 10 EW möglich Achtung: Hinweise zu bzw. Ablaufklasse N bzw. D beachten! lang gedrückt weiter zur Anzeige der eingestellten Werte kurz gedrückt weiter zum nächsten Menü Premier Tech 22 / 32 KB Solido SMART C DOKK5206 05.05.2020...
- Seite 23 Abfrage Einstellungen und Betriebsstunden Betriebsstunden werden im Wechsel (3 sec) angezeigt, in Stunden: Port 1: Belüftung (BEL, Rohrbelüfter) Port 2: Klarwasserheber (KWH) Port 1+2: Verdichterlauftzeit gesamt Gesamtstunden am Netz Premier Tech 23 / 32 KB Solido SMART C DOKK5206 05.05.2020...
- Seite 24 Übersicht Menü-Struktur Premier Tech 24 / 32 KB Solido SMART C DOKK5206 05.05.2020...
-
Seite 25: Inbetriebnahme
Anlage NICHT richtig eingestellt! • Bitte wie oben beschrieben die Inbetriebnahme durchführen! 6.4 Besonderheiten • Belüftungszeiten etc. sind nicht einstellbar, es kann NUR die EW-Zahl verändert werden • kein Fehlerspeicher Premier Tech 25 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 26: Zeitgesteuerter Klärprozess Und Laufzeiten
16.5 20.6 10.8 24.8 12.6 28.9 14.4 33.0 18.0 41.3 Aus den in der Steuerung voreingestellten Zeiten ergeben sie folgende tägliche Laufzeiten: resultierende Laufzeiten DUO-80 in Stunden pro Tag Premier Tech 26 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 27: Hinweise Zu Ablaufklasse N Bzw. D (Stickstoff-Abbau)
Anlage nach einer Netzunterbrechung wieder mit den eingestellten Werten in Betrieb geht. Sollte auf dem Display “bat“ erscheinen, muss die Batterie getauscht werden (Typ CR2450 Lithium Batterie). Dazu müssen die 6 Schrauben(Sicherheits-Torx TX20) der Frontplatte des Steuerteils gelöst werden. Premier Tech 27 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 28: Ce- Leistungserklärung
CE- Leistungserklärung Premier Tech 28 / 32 KB Solido SMART C DOKK5206 05.05.2020... -
Seite 29: Betriebstagebuch
Betriebsstunden (Monatliche Kontrolle) Beobachtungen / Besondere Vorkommnisse Port 1 Port 2 Port 1 2 Belüftung Klarwasserheber Verdichter Zu-/Abläufe i.O.? Schlammabtrieb? Wartung, Datum (BEL) (KWH) gesamt Stromausfall, Störung, Schlammabfuhr etc. Premier Tech 29 / 32 KB Solido SMART C DOKK5206 05.05.2020... - Seite 30 Premier Tech 30 / 32 KB Solido SMART C DOKK5206 05.05.2020...
- Seite 31 Premier Tech 31 / 32 KB Solido SMART C DOKK5206 05.05.2020...
- Seite 32 Premier Tech Water and Environment GmbH Mai 2020 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der Einbau- und Montageanleitung sind Bestandteil der Garantiebedingungen. Premier Tech 32 / 32 KB Solido SMART C DOKK5206 05.05.2020...
