  • Seite 1 TX16S Bedienungsanleitung Version：1.0 WWW.RADIOMASTERRC.COM...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsübersicht Überblick 4 1.1. Einführung 4 1.2. Sicherheitshinweise 4 1.3. Handbuch und Firmware-Download 5 1.4. Wichtig！ 5 1.5. Fernsteuerung Übersicht 5 1.6. Strom- und Ladevorkehrungen 6 1.7. Anmerkung 6 1.8. Spezifikationen 7 1.9. Garantie und Reparatur 7 1.10. Firmware-Aktualisierung und OpenTX-Informationen 8 1.11.
  • Seite 3 4.4.5. Output（Outputs） 44 4.4.6 Kurven 44 4.4.7. Weltweit variables（Global Variables） 46 4.4.8. Logische Schalter 48 4.4.9. Besondere Funktionen 51 4.4.10. Benutzerdefinierte Skripte 54 4.4.11. Digitale Übertragung und Telemetrie 55...

  • Seite 4: Überblick

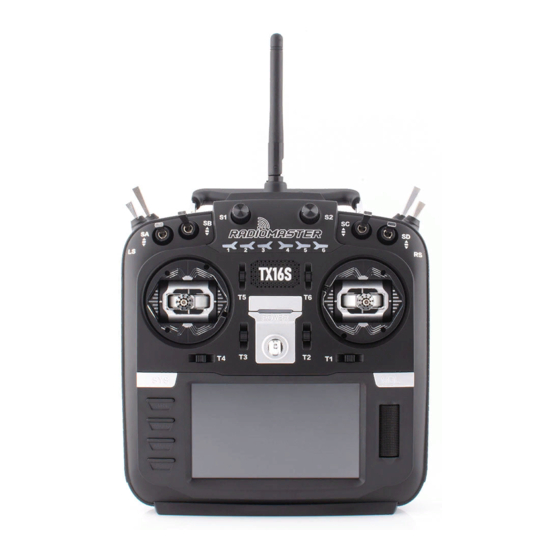

    Übersicht 1.1. Einführung Vielen Dank, dass Sie sich für das Fernsteuerungssystem RadioMaster TX16S 2.4g entschieden haben. Das System ist vielseitig und kann von Anfängern und Profis verwendet werden. Um den korrekten und sicheren Gebrauch dieses Produkts zu gewährleisten, lesen Sie bitte vor dem Gebrauch diese Bedienungsanleitung sorgfältig durch.

  • Seite 5: Handbuch Und Firmware-Download

    Sie die OpenTX-Website: https://www.open-tx.org 1.2. 1.2. Important！ Die TX16S wird mit der stabilsten Firmware vorinstalliert geliefert. Wenn Sie Erfahrung und Vertrauen in die Aktualisierung der Firmware Ihres Systems haben, aktualisieren Sie nur die für Ihr Funkgerät vorgesehene Firmware. Falsche Aktualisierungen können die Fernbedienung funktionsunfähig machen.

  • Seite 6: Strom- Und Ladevorkehrungen

    Materialien. Wenn die Fernbedienung nass wird oder in irgendeiner Weise beschädigt wird, laden Sie sie nicht auf. RadioMaster ist nicht verantwortlich für nachteilige Folgen, die durch den Gebrauch oder Missbrauch dieses Produkts in Übereinstimmung mit den Sicherheitsvorschriften entstehen. 1.2.

  • Seite 7: Spezifikationen

    480 * 272 3D JR/FrSKY DSM2/X Flysky Flysky 2A FrSKY https://github.com/pascallanger/DIY-Multiprotocol-TX- Module/blob/master/Protocols_Details.md 1.2. Garantie und Reparatur Wenn Sie Probleme mit Ihrer Fernsteuerungs-Hardware haben, bewahren Sie bitte den Kaufbeleg auf und wenden Sie sich an den Händler, bei dem Sie TX16s gekauft haben.

  • Seite 8: Firmware-Aktualisierung Und Opentx-Informationen

    Tod verursachen. Wenn Sie sich für die Verwendung von OpenTX-Firmware entscheiden, sind Sie allein für Ihr Modell verantwortlich. Jegliche Verletzungen oder Schäden, die durch die Verwendung der OpenTX-Firmware verursacht werden Die Autoren von OpenTX und RadioMaster übernehmen keine Verantwortung. Mit Vorsicht verwenden. 1.3.

  • Seite 9: Opentx-Begleitsoftware (Opentx-Begleitsoftware)

    OpenTX-Begleitsoftware (OpenTX-Begleitsoftware) Die Fernsteuerungs-Unterstützungssoftware OpenTX Companion wird für viele verschiedene Aufgaben verwendet, wie z. B. das Laden der OpenTX-Firmware auf die Fernbedienung, das Sichern von Modelleinstellungen, das Bearbeiten von Modelleinstellungen und das Ausführen des Remote-Simulators. Sie können die OpenTX Companion-Software auf mehreren Computerplattformen ausführen.
  • Seite 11 Zu diesem Zeitpunkt ist die Installation der OpenTX Companion-Software abgeschlossen. Bitte befolgen Sie weiterhin die nachstehenden Anweisungen, um die Software so einzustellen, dass sie mit der Fernbedienung RadioMaster TX16S übereinstimmt:...

  • Seite 12: Verwendung Der Companion-Software Zur Aktualisierung Der Firmware Des Remote-Controllers

    Nachdem die obigen Einstellungen abgeschlossen sind, klicken Sie auf den Firmware- Download-Button, um die Firmware herunterzuladen. Hinweis: Die Fernbedienung RadioMaster TX16S ist ab Werk mit einer stabilen und zuverlässigen OpenTX-Firmware vorinstalliert. Wenn kein besonderer Bedarf besteht, aktualisieren Sie die Firmware bitte nicht einfach. Die Fernbedienung wird dadurch beschädigt.
  • Seite 13 Bevor Sie die Firmware schreiben, stellen Sie bitte sicher, dass die Fernbedienung ausgeschaltet ist, und stecken Sie das USB-C (TYP-C)-Kabel ein. Der folgende Gerätename erscheint im Gerätemanager des Computers: Bevor Sie die Firmware zum ersten Mal schreiben, müssen Sie den STM32 BOOTLOADER- Treiber ersetzen, um sicherzustellen, dass die OpenTX Companion-Software diesen Hardwaretyp erkennen und die Firmware korrekt schreiben kann.
  • Seite 14 Wählen Sie in der Zadig-Software Optionen-> Alle Geräte auflisten, um die Geräteliste anzuzeigen Dropdown-Liste und STM32 BOOTLOADER-Gerät finden...
  • Seite 15 Klicken Sie auf die Schaltfläche Replace Driver (wenn der Treiber bereits installiert wurde, wird Reinstall Driver angezeigt), um den Treiber zu ersetzen / zu installieren. Nachdem die Treiberinstallation abgeschlossen ist, können Sie den OpenTX Companion verwenden, um die Firmware korrekt auf den Remote-Controller zu schreiben. Zu diesem Zeitpunkt ist die Firmware der Fernsteuerung erfolgreich geschrieben.

  • Seite 16: Erster Stiefel

    Erster Schritt Halten Sie den Netzschalter gedrückt, um zu booten. Vor dem Eintritt in die Hauptschnittstelle prüft das System die Stellung von Gasknüppel und -schalter und andere Startbedingungen. Wenn die Startbedingungen nicht erfüllt sind, wird eine entsprechende Fehleraufforderung angezeigt. Sie müssen sie löschen oder eine beliebige Taste drücken, um zu überspringen.
  • Seite 17 Ausreißschutz nicht auf Warnung eingestellt: Dies ist eine Warnung, dass der Weglaufschutz der Fernsteuerung nicht eingestellt ist. Alarm aus Warnung: Eine ähnliche Warnung erscheint, wenn der Tonmodus auf der Einstellungsseite der Fernbedienung auf Stummschaltung eingestellt ist. SD-Karten-Warnung: Die Version der verwendeten SD-Kartendatei stimmt nicht mit der Firmware-Version des Remote-Controllers überein, diese Warnung wird angezeigt.

  • Seite 18: Kalibrieren Sie Die Batteriespannung (Nehmen Sie Als Beispiel 2 3,7V 18650 Lithium-Batterien In Serie)

    Erste Seite: die standardmäßige erste Seite des Systems, Sie können die Anzeigeelemente auf der Seite nach Bedarf anpassen 1.1. Kalibrieren Sie die Batteriespannung (nehmen Sie als Beispiel 2 3,7V 18650 Lithium-Batterien in Serie) Halten Sie die Taste [SYS] gedrückt, um die Systemeinstellungen einzugeben. Drücken Sie die [PAGE] Taste, um zur Seite HARDWARD zu blättern, blättern Sie bis zum Ende der Seite, wählen Sie Battery Kalibrierung, und tragen Sie die tatsächlich gemessene Batteriespannung ein.
  • Seite 19 Blättern Sie zu RADIO SETUP und geben Sie den Batterieladebereich im Bereich der Batterieanzeige wie unten dargestellt ein B. Drehen Sie auf der aktuellen Seite das Scrollrad, um Battrey low (Unterspannungsalarm) zu finden, und geben Sie die Alarmspannung wie unten gezeigt ein. Wenn die Spannung der Fernbedienung niedriger als die aktuell eingestellte Spannung ist, gibt das System eine Stimme wieder und meldet, dass die Batteriespannung niedrig ist...

  • Seite 20: Kalibrieren Von Kardanringen

    1.1. Kalibrieren von Kardanringen B. B. Blättern Sie in den Systemeinstellungen zur Seite HARDWARE, wählen Sie den Punkt Kalibrierung und drücken Sie OK, um die Einstellungen einzugeben. Befolgen Sie die Textanweisungen oben zur Kalibrierung. Im ersten Schritt werden Sie aufgefordert, die Bestätigungstaste zu drücken, um Bringen Sie im zweiten Schritt alle Joysticks, Knöpfe und Seitenschieber in die mittlere Position.
  • Seite 21 Der dritte Schritt erinnert daran, dass alle Joysticks, Knöpfe und Seitenschieber des Paddels das Maximum und das Minimum bewegen. Das System speichert die Maximal- und Minimalwerte. Zu diesem Zeitpunkt kann 6POS (Sechsgang-Knopf) nacheinander gedrückt werden. Das System zeichnet den Wert jeder Taste auf. Der Wert der Taste kann unten auf der Seite eingesehen werden.
  • Seite 22 Scrollrad zum unteren Rand der Seite, Sie sehen Standard-Kanalreihenfolge-Modus (Joystick-Modus) Da die Kanaleingangsreihenfolge des integrierten Multiprotokoll-Sendemoduls (Hochfrequenzkopf) der Fernbedienung RadioMaster TX16S AETR ist, wählen Sie in der Option Standard-Kanalreihenfolge unbedingt die AETR-Reihenfolge Der letzte Modus (Joystick-Modus) kann nach Ihren persönlichen Vorlieben ausgewählt...

  • Seite 23: Menüdetails Der Fernbedienung

    Details zum Fernbedienungsmenü 2.1. Hauptschnittstelle Der Standard-Startbildschirm ist wie folgt. Der Benutzer kann den anzuzeigenden Inhalt hinzufügen, um die Hauptoberfläche anzupassen. Obere Menüleiste: Die standardmäßige obere Menüleiste zeigt die Lautsprecherlautstärke, den Batteriestand der Fernbedienung, die Empfängersignalstärke (RSSI) sowie Zeit und Datum an. Batt ist eine benutzerdefinierte obere Display-Fernbedienungsspannung, Benutzer können auch andere Display-Informationen hinzufügen.

  • Seite 24: Beschreibung Von Tools (Werkzeugseite)

    -GLOBAFUNKTIONEN: Globale Funktionsseite. Diese Seite kann verschiedene globale Funktionen anpassen. Globale Funktionen ähneln den Spezialfunktionen in Modellparametern, aber globale Funktionen werden von allen Modellparametern gemeinsam genutzt, während Funktionen in Modellparametern nur vom aktuellen Modell verwendet werden. -TRAINER: Seite Coach-Funktion. Auf dieser Seite können Sie das Steuerverhältnis jedes Kanals von der Fernbedienung im Studentenmodus im Trainer-Modus und das Eingriffsverhältnis der Fernbedienung im Trainer-Modus einstellen.

  • Seite 25: Radio Setup-Anweisungen

    4.2.2 RADIO SETUP-Anweisungen 4.2.3...

  • Seite 26: Globa Funktionen (Seite Globale Funktionen) Anleitung

    4.2.4 Anweisungen zu GLOBALEN FUNKTIONEN (Seite Globale Funktionen) 4.2.5 TRAINER (Trainerfunktionsseite) Beschreibung...

  • Seite 27: Hardware (Hardware-Einstellungsseite) Beschreibung

    4.2.6 HARDWARE (Hardware-Einstellungsseite) Beschreibung...

  • Seite 28: Version (Versionsseite) Beschreibung

    4.2.7 VERSION (Seitenversion) Beschreibung 1.2. Auswahl des Modells 4.3.1.Modell erstellen und Modellauswahl Halten Sie in der Hauptschnittstelle die ENT-Taste gedrückt, um das Menü aufzurufen (ENT ist die Radtaste)
  • Seite 29 Wählen Sie Modell auswählen, um auf die Modellauswahlseite zu gelangen, die zum Erstellen, Wechseln, Löschen und Kopieren von Modellen verwendet wird Drücken Sie ENT lang, um das Modellbetriebsmenü aufzurufen...

  • Seite 30: Kanal-Monitor

    4.3.1. Kanal-Monitor Monitore: werden zur Anzeige der Überwachungsschnittstelle von Kanalausgang, gemischtem Steuerausgang und Logikschalter verwendet Mit der Taste PAGE können Sie auf andere Schnittstellen umschalten Die Seite Logikschalter kann den Status von 64 Logikschaltern anzeigen. Standardmäßig ist der aktive Zustand grau und schwarz ist der aktive Zustand...

  • Seite 31: Reset Function

    4.3.1. Funktion Reset...
  • Seite 32 1.2. Modelleinstellungen (Model Setup ） Modell Einstellungen（Model Aufbau) 4.4.1...
  • Seite 33 Modellaufbau Detailliert options： Modellieren Sie name：Enter Ihren Modellnamen hier. Modell image：You kann eine Bilddatei als Modell-Logo im BMP-Ordner der SD-Karte auswählen. Die Bilder können mit dem SD-Karten-Manager angesehen werden. Zeitschaltuhr1-3： Bis zu 3 voll programmierbare Timer, die aufwärts oder abwärts zählen können. Der Timer ist immer eingeschaltet Starten Sie die Zeitmessung beim ersten Hochdrücken des Gasknüppels...
  • Seite 34 Erweiterte trims：Fine-Abstimmungserweiterung, die eine Feinabstimmung über den gesamten Joystickbereich anstelle von ± 25% ermöglicht Zeigen Sie trims：Modify die Präzision des Feinabstimmungsschritts an. Die Genauigkeit kann entsprechend den tatsächlichen Anforderungen geändert werden. Throttle：Throttle zugehörige Einstellungen Reverse：Throttle Rückseite Source：Throttle Betriebsquelle (Eingangsquelle), da der Gashebel-Timer verwendet wird, wie z.B.

  • Seite 35: Flug Mode（Flight Modes

    Internes RF：Built-in drahtloses RF-Modul, eingebautes 4in1 Multiprotokoll-RF- Modul, Verwendung siehe Handbuch zum Multiprotokoll-RF-Modul Externes RF：External RF-Modul, kompatibel mit vielen gängigen RF-Modulen Trainer：Trainer Modus Mode： Audiokabelverbindung, Bus-Host-Modus Master/Jack Slave/Jack Audiokabelverbindung, Student Slave-Modus Drahtlose Bluetooth-Verbindung, Trainer-Modus (erfordert Master/Bluetooth externes Bluetooth-Modul) Drahtlose Bluetooth-Verbindung, Studenten-Slave-Modus Slave/Bluetooth (erfordert externes Bluetooth-Modul) 4in1-Multiprotokollmodul Bus-Host-Modus (Diese Funktion...

  • Seite 36: Eingabe Source（Inputs

    Es sind 8 Flugmodi plus der Standard-FM0 verfügbar. Der erste Punkt von FM1- FM8 erfordert einen Triggerschalter. Wenn kein Schalter eingeschaltet ist, ist FM0 standardmäßig aktiviert. Definieren Sie einen Namen für den Flugmodus Name Wählen Sie den Auslöseschalter für den Flugmodus. Es kann Switch ein physischer Schalter oder ein logischer Schalter sein.
  • Seite 38 Um einen Eintrag zu setzen, halten Sie die ENT-Taste auf dem aktuellen Eintrag gedrückt und es erscheint ein Untermenü Bearbeiten Eingangsname: Name des aktuellen Eintrags. Verwenden Sie das Scrollrad, um einen Buchstaben oder eine Zahl auszuwählen. Halten Sie die ENT-Taste gedrückt, um zwischen Groß- und Kleinschreibung zu wechseln.
  • Seite 40 Gewicht: Normalbereich ist ein Wert zwischen ± 100% wird auf die Joystick-Bedienung gezoomt. Wenn Sie einen negativen Wert eingeben, z.B. -100% bedeutet, dass die Ausgabe umgekehrt wird. Beachten Sie, dass die Kanalumkehrung auf der Seite Eingänge keine negativen Werte verwenden sollte und zum Umkehren der Kanäle auf der Seite Ausgänge umgekehrt werden sollte.
  • Seite 41 tion telp alle X<0 X<0 Das Gegenteil des vorhergehenden |X| Absolute Werte, negative Werte, die kleiner als der Mittelpunkt sind, werden immer zu positiven Werten, und die tatsächliche olut Leistung ist eine V-förmige Kurve rte, ativ rte,...
  • Seite 42 klei telp itiv tats äch lich Leis e V- för f>0 f>0 Unterhalb des Mittelpunktes ist 0 auf den Mittelpunkt 0 festgelegt, oberhalb des Mittelpunktes ist 100 festgelegt, die tatsächliche Leistung ist, dass der Joystick 0 wird und 100 zum Umschalten, es gibt keinen Zwischenprozess telp...
  • Seite 43 telp fest egt, rhal telp fest egt, tats äch lich Leis ist, stic alte gibt...
  • Seite 44 f<0 Das Gegenteil des vorhergehenden Cstm...
  • Seite 45 Modi: Wählen Sie den entsprechenden Flugmodus, und der Ausgabetrimmwert, der diesen Eintrag betrifft, kann durch den Flugmoduseintrag Wechseln: Wählen Sie den Schalter, um dieses Element zu aktivieren (Hinweis: Diese Einstellung wird zu diesem Element hinzugefügt, um mehrere Zeilen mit unterschiedlichen Einstellungen zum Umschalten hinzuzufügen; wenn es nur eine Zeileneinstellung gibt, stellen Sie den Aktivierungsschalter nicht ein, da der Schalter sonst dazu führt, dass dieses Element völlig ungültig wird) Seite: Einseitige Einstellung mit dem Mittelpunkt als Grenze.
  • Seite 46 Sie schließlich die nächste Seite (Ausgänge), um diese rein logischen Ausgänge passend für das Modellgerät zu machen Sie haben volle Flexibilität bei der Steuerung der Mischung von jedem Eingangs- zu jedem Ausgangskanal.
  • Seite 47 Bei einer Mischung wird ein Eingang auf einen Kanal gelegt. Die Eingänge werden auf der Seite Eingänge konfiguriert, auf der jeder Eingangstyp definiert wird. Die Mischsteuerungsseite kann auch andere Kanäle als Quelle des aktuellen Kanals verwenden und nach dem erneuten Mischen vom aktuellen Kanal ausgegeben werden. Sie kann auch einen oder mehrere Kanäle auf einen anderen oder mehrere Kanalausgänge mischen, wodurch sehr leistungsfähige komplexe Funktionen kombiniert werden können.
  • Seite 48 Detaillierte Einstellungen für das Mischen von Einträgen Namensmischung: Namenseinstellung Verwenden Sie das Scrollrad, um Buchstaben und Zahlen auszuwählen, und halten Sie die ENT-Taste gedrückt, um zwischen Groß- und Kleinschreibung zu wechseln. Halten Sie die ENT-Taste kurz gedrückt, um das nächste Zeichen einzustellen. Quelle: Halten Sie die ENT-Taste lange gedrückt, um das Menü...
  • Seite 49 Gewicht: Channel travel Betrag, der Bereich ist -500 / + 500. Der Standardwert ist 100. Negative Werte weisen auf eine Rückkanalausgabe hin. Versatz: Mittelpunktsverschiebung, Sie können die Verschiebung des Eingangswertes, positiv oder negativ, addieren. Der Bereich ist -500 / + 500 Beschneiden: Sie können wählen, ob die Feinabstimmung für diesen Eintrag wirksam ist, oder Sie können eine Feinabstimmung definieren, die diesen Artikel separat betrifft.
  • Seite 50 stic tion telp alle X<0 X<0 Das Gegenteil des vorhergehenden |X| Absolute Werte, negative Werte, die kleiner als der Mittelpunkt sind, werden immer zu positiven Werten, und die tatsächliche olut Leistung ist eine V-förmige Kurve rte,...
  • Seite 51 ativ rte, klei telp itiv tats äch lich Leis e V- för Above the midpoint is fixed at + 100%, and below the midpoint is fixed at -100%. The actual performance is that the joystick becomes -100% and + 100% to switch. There is no intermediate process.
  • Seite 52 Cstm Call custom curve (CV1-CV32), custom curve is set in curve page CURVE Modi: Wählen Sie den entsprechenden Flugmodus, und der Ausgabetrimmwert, der diesen Eintrag betrifft, kann durch den Flugmoduseintrag Wechseln: Wählen Sie den Schalter, um dieses Element zu aktivieren (Hinweis: Diese Einstellung wird diesem Element hinzugefügt, um mehrere Zeilen mit unterschiedlichen Einstellungen zum Umschalten hinzuzufügen.
  • Seite 53 4.4.5. Output（Outputs） Gesamtausgabeseite, Gesamteinstellungen der endgültigen Kanalausgabe Kurven 4.4.6 Die Kurve kann verwendet werden, um das Regelverhalten auf der Seite Eingänge, Mischungen oder Ausgänge zu ändern. Standardkurven, die Expo und Differential enthalten, können direkt in diesen Abschnitten verwendet werden. Diese Seite dient zum Anpassen jeder Art von Kurve.
  • Seite 54 Die Kurve kann zwischen 2 und 17 Punkten liegen und kann eine feste oder benutzerdefinierbare x-Koordinate haben. Der X-Wert stellt eine Eingabe dar, wie z.B. den Verlauf des Joysticks von niedrig nach hoch Der Y-Wert stellt die Ausgabe dar, z.B. den Prozess der Kanalausgabe von niedrig nach hoch Name：Name die Kurve, leicht zu finden, wenn die Kurve in anderen Einstellungen aufgerufen wird...
  • Seite 55 Zähle n Sie ：The Anzah l der nkte Kurve, zwisch en 2...
  • Seite 56 Smooth：If angekreuzt, erstellen Sie eine glatte Kurve durch alle Punkte. Bewegen Sie beim Anpassen den Cursor auf X- und Y-Koordinaten und ändern Sie die Position jedes Koordinatenpunkts entsprechend Ihren Bedürfnissen. Je nach dem oben gewählten Typ können Sie auf diese Weise die X-Koordinate einer Standardkurve oder die X- und Y-Koordinaten einer benutzerdefinierten Kurve schreiben.
  • Seite 57 Es handelt sich auch um spezifische Flugmodi, wodurch vermieden wird, dass für jeden Flugmodus separate Mischlinien mit unterschiedlichen Werten verwendet werden müssen. Dies vereinfacht das Mischen von Seiten und macht sie leichter verständlich.
  • Seite 58 Mit der Option "GVx anpassen" auf der Seite Sonderfunktionen können Sie sogar globale Variablen on the fly anpassen, so dass Sie Einstellungen wie das Verhältnis zwischen doppelter Rate, Belichtung, Differential, Klappen- und Höhenruderkonvertierung und vieles mehr schnell optimieren können. Wenn Pop-ups aktiviert sind (gekennzeichnet durch! neben dem GV-Label), wird bei der Aktualisierung der Variable ein Pop-up-Fenster mit dem Variablennamen und dem neuen Wert in der Hauptansicht angezeigt.

  • Seite 59: Logische Schalter

    Name: Name der Einstellung Einheit: Einheiten, umschaltbar zwischen normal und% Präzision: Präzision, die im Dezimalmodus verwendet werden kann. Sie können diesen Modus entsprechend dem Prozentsatz einstellen. Min: Mindestwert, der begrenzt werden kann, wenn der Wert dynamisch geändert wird. Max: Maximalwert, der bei der Verwendung dynamischer Änderungswerte begrenzt werden kann FM0-FM8: Sie können für jeden Flugmodus einen Wert angeben oder so einstellen, dass er mit den anderen Flugmodi identisch ist.
  • Seite 60 Die Einstellung des L01-Beispiels in der Abbildung wird wie folgt ausgedrückt: Wenn der Rückgabewert A1 kleiner als 11,0V ist, wird der Schalter L01 automatisch eingeschaltet. In den Einstellungen der anderen Seiten hat L01 die gleiche Funktion wie der physikalische Schalter. Sie können die entsprechende Funktion für L01 ein- oder ausschalten. Auf diese Weise wird ein Schalter automatisch entsprechend den Parametern ausgeführt, die sich in Echtzeit ändern.
  • Seite 61 a<x Wird ausgelöst, wenn Parameter v1 kleiner als Daten v2 ist Ausgelöst, wenn der absolute Wert des Parameters v1 größer als v2 ist, wird die |a|>x |a|<x Absoluter Wert ist, dass er positiv wird, egal ob er positiv oder negativ ist. Wird ausgelöst, wenn der absolute Wert des Parameters v1 kleiner als v2 ist Die UND-Verknüpfung wird ausgelöst, wenn beide Parameter v1 und v2 die Bedingungen.
  • Seite 62 Verzögerung: Verzögerung: Nach dem Einschalten des Auslösers beträgt der Bereich 0,0 bis 25 Sekunden. Besondere Funktionen Die Kombination von Logikschaltern, Sonderfunktionen, globalen Variablen und Passback-Elementen eröffnet dem RadioMaster TX16S eine Vielzahl aufregender neuer Funktionen. E.g： -Änderungen der vom Empfänger zurückgegebenen Batteriespannungsdaten können Sprachalarme auslösen -Höhendaten, die vom Barometer im Flugzeug zurückgegeben werden, Echtzeit-...
  • Seite 63 auf der Fernbedienung -Verwendung von Logikschaltern und globalen Variablen, damit die Fernsteuerung eine einzelne oder eine Reihe von automatisierten Aktionen...
  • Seite 64 -Aufruf von lua-Skripten mit Schaltern oder Logikschaltern für fortgeschrittenere kundenspezifische Funktionen -Verwenden Sie den Regler, um die Lautstärke einzustellen. -Verwenden Sie den Schalter, um die Helligkeit der Hintergrundbeleuchtung einzustellen. Zusätzlich zu einigen der oben aufgeführten, häufig verwendeten Methoden erlauben Ihnen die sich ständig ändernden Merkmale, Ihre Vorstellungen zu verwirklichen Die drei Beispiele auf dem Bild sind dargestellt as：...
  • Seite 65 Halten Sie die ENT-Taste gedrückt, um das Untermenü zur Anzeige der Quellen nach Kategorie aufzurufen. Blättern Sie nach oben oder unten, um die gewünschte Kategorie auszuwählen, und drücken Sie die ENT-Taste Die folgenden Funktionen werden durch den oben gewählten Schalter ausgelöst Override Kanalwert überschreiben Schalter zum Aktivieren des Trainermodus, es wird empfohlen, den...
  • Seite 66 SetFailsfe Mit dem Schalter können Sie den Ausreißschutz des Empfängers SetFailsfe jederzeit und überall einstellen Mit dem Schalter können Sie Ausreißschu tz des Empfängers jederzeit und überall einstellen...

  • Seite 67: Benutzerdefinierte Skripte

    Einen Ton abspielen Play Sound ! 1x: Ton einmal abspielen, nicht beim Start 1x: Ton einmal abspielen. Play Track 1s-60s: Sendung in Intervallen (Sekunden) Play Value Wiedergabe der wav-Datei auf SD-Karte, Einzel- und Schleifenübertragung Lua Script: sind die gleichen wie oben Sprachausgabewert, kann Werte aus jeder beliebigen Quelle ausgeben, z.B.

  • Seite 68: Digitale Übertragung Und Telemetrie

    Funktion: Das Skript wird in Sonderfunktionen aufgerufen. Dieses Skript darf nur ausgeführt werden, wenn der Schalter in der Sonderfunktion eingeschaltet ist, und wird geschlossen, wenn der Schalter ausgeschaltet wird. Es gibt einige Vorbehalte: Wenn das Skript nicht mehr ausgeführt wird, sollten Sie niemals Lua-Modellskripte verwenden, um irgendeinen Aspekt des Modells zu steuern, der einen Absturz verursachen könnte.
  • Seite 69 Warnung kann so eingestellt werden, dass sie bei Unterschreitung des Minimums warnt und anzeigt, dass Sie sich außerhalb des Flugbereichs in Gefahr befinden. Zu den Faktoren, die die Signalqualität beeinflussen, gehören externe Störungen, große Entfernungen, schlechte Lenkung oder Antennenschäden usw. Es handelt sich nicht um eine absolute Messung, sondern um eine Zahl, die das Verhältnis des Signals zu einem anfänglich "guten"...
