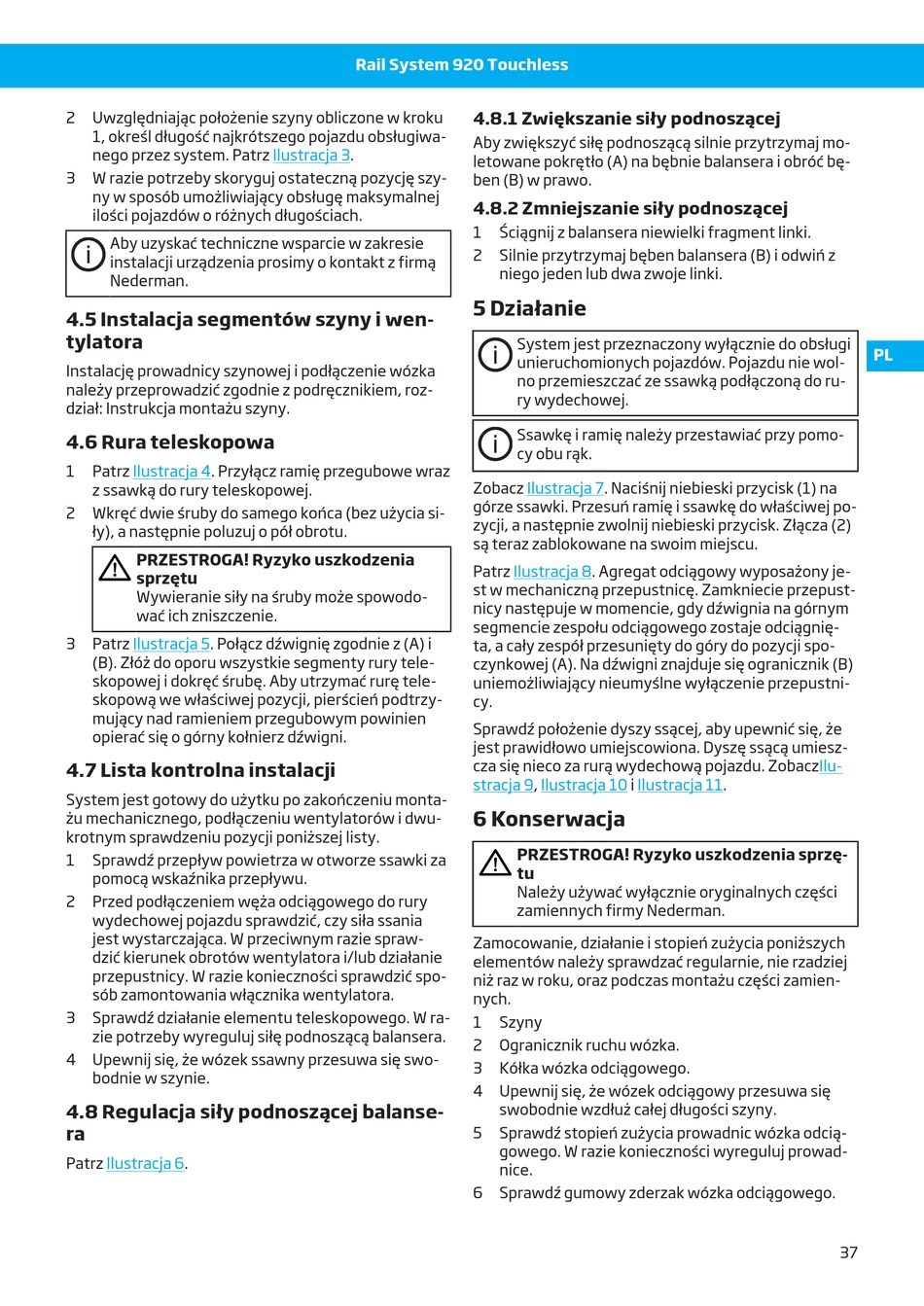

2 Uwzględniając położenie szyny obliczone w kroku
1, określ długość najkrótszego pojazdu obsługiwa-
nego przez system. Patrz Ilustracja 3.
3 W razie potrzeby skoryguj ostateczną pozycję szy-
ny w sposób umożliwiający obsługę maksymalnej
ilości pojazdów o różnych długościach.
Aby uzyskać techniczne wsparcie w zakresie
instalacji urządzenia prosimy o kontakt z firmą
Nederman.
4.5 Instalacja segmentów szyny i wen-
tylatora
Instalację prowadnicy szynowej i podłączenie wózka
należy przeprowadzić zgodnie z podręcznikiem, roz-
dział: Instrukcja montażu szyny.
4.6 Rura teleskopowa
1 Patrz Ilustracja 4. Przyłącz ramię przegubowe wraz
z ssawką do rury teleskopowej.
2 Wkręć dwie śruby do samego końca (bez użycia si-
ły), a następnie poluzuj o pół obrotu.
PRZESTROGA! Ryzyko uszkodzenia
sprzętu
Wywieranie siły na śruby może spowodo-
wać ich zniszczenie.
3 Patrz Ilustracja 5. Połącz dźwignię zgodnie z (A) i
(B). Złóż do oporu wszystkie segmenty rury tele-
skopowej i dokręć śrubę. Aby utrzymać rurę tele-
skopową we właściwej pozycji, pierścień podtrzy-
mujący nad ramieniem przegubowym powinien
opierać się o górny kołnierz dźwigni.
4.7 Lista kontrolna instalacji
System jest gotowy do użytku po zakończeniu monta-
żu mechanicznego, podłączeniu wentylatorów i dwu-
krotnym sprawdzeniu pozycji poniższej listy.
1 Sprawdź przepływ powietrza w otworze ssawki za
pomocą wskaźnika przepływu.
2 Przed podłączeniem węża odciągowego do rury
wydechowej pojazdu sprawdzić, czy siła ssania
jest wystarczająca. W przeciwnym razie spraw-
dzić kierunek obrotów wentylatora i/lub działanie
przepustnicy. W razie konieczności sprawdzić spo-
sób zamontowania włącznika wentylatora.
3 Sprawdź działanie elementu teleskopowego. W ra-
zie potrzeby wyreguluj siłę podnoszącą balansera.
4 Upewnij się, że wózek ssawny przesuwa się swo-
bodnie w szynie.
4.8 Regulacja siły podnoszącej balanse-
ra
Patrz Ilustracja 6.
Rail System 920 Touchless
4.8.1 Zwiększanie siły podnoszącej
Aby zwiększyć siłę podnoszącą silnie przytrzymaj mo-
letowane pokrętło (A) na bębnie balansera i obróć bę-
ben (B) w prawo.
4.8.2 Zmniejszanie siły podnoszącej
1 Ściągnij z balansera niewielki fragment linki.
2 Silnie przytrzymaj bęben balansera (B) i odwiń z
niego jeden lub dwa zwoje linki.
5 Działanie
System jest przeznaczony wyłącznie do obsługi
unieruchomionych pojazdów. Pojazdu nie wol-
no przemieszczać ze ssawką podłączoną do ru-
ry wydechowej.
Ssawkę i ramię należy przestawiać przy pomo-
cy obu rąk.
Zobacz Ilustracja 7. Naciśnij niebieski przycisk (1) na
górze ssawki. Przesuń ramię i ssawkę do właściwej po-
zycji, a następnie zwolnij niebieski przycisk. Złącza (2)
są teraz zablokowane na swoim miejscu.
Patrz Ilustracja 8. Agregat odciągowy wyposażony je-
st w mechaniczną przepustnicę. Zamkniecie przepust-
nicy następuje w momencie, gdy dźwignia na górnym
segmencie zespołu odciągowego zostaje odciągnię-
ta, a cały zespół przesunięty do góry do pozycji spo-
czynkowej (A). Na dźwigni znajduje się ogranicznik (B)
uniemożliwiający nieumyślne wyłączenie przepustni-
cy.
Sprawdź położenie dyszy ssącej, aby upewnić się, że
jest prawidłowo umiejscowiona. Dyszę ssącą umiesz-
cza się nieco za rurą wydechową pojazdu.
stracja 9,
6 Konserwacja
PRZESTROGA! Ryzyko uszkodzenia sprzę-
tu
Należy używać wyłącznie oryginalnych części
zamiennych firmy Nederman.
Zamocowanie, działanie i stopień zużycia poniższych
elementów należy sprawdzać regularnie, nie rzadziej
niż raz w roku, oraz podczas montażu części zamien-
nych.
1 Szyny
2 Ogranicznik ruchu wózka.
3 Kółka wózka odciągowego.
4 Upewnij się, że wózek odciągowy przesuwa się
swobodnie wzdłuż całej długości szyny.
5 Sprawdź stopień zużycia prowadnic wózka odcią-
gowego. W razie konieczności wyreguluj prowad-
nice.
6 Sprawdź gumowy zderzak wózka odciągowego.
Ilustracja 10 i Ilustracja 11.
PL
ZobaczIlu-
37
