8. Konfiguration

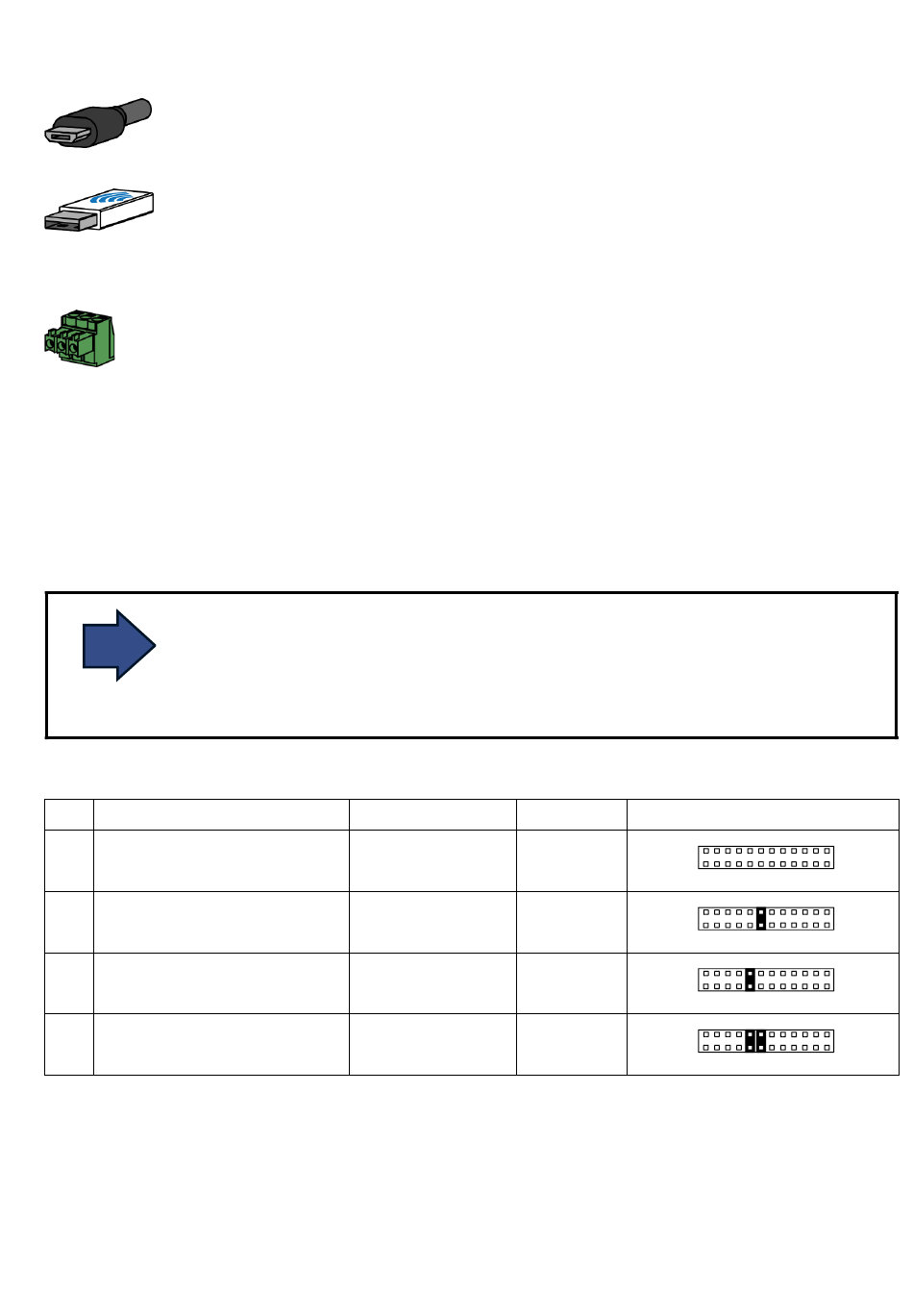

Das Gerät per Schnittstelle mit dem Rechner verbinden:
USB: Gerät und Rechner per USB-Kabel verbinden. Der Treiber des
Geräts wird automatisch installiert, falls der Rechner mit dem Internet
verbunden ist.
XBEE: Den XBEE-Stick in den Rechner stecken. Der Treiber des
Geräts wird automatisch installiert, falls der Rechner mit dem Internet
verbunden ist. Zum Zurücksetzen der XBEE-Einstellungen Anschluss
J8 kurzschließen.
RS485: Anschluss J8 kurzschließen. Das Gerät über einen RS485-
USB-Adapter mit dem Rechner verbinden. Nach Abschluss der
Konfiguration J8 wieder öffnen.
Die Software „Digalox Manager" starten und mit dem Gerät verbinden. Danach
können auf den verschiedenen Reitern Einstellungen vorgenommen und im Gerät
gespeichert werden.
Der im „Digalox Manager" ausgewählte Messmodus wird vom Gerät nur so lange
angezeigt, bis die Versorgungsspannung unterbrochen wird.
Im weiteren Betrieb wird immer der erste Messmodus angezeigt
bei Mehrfachanzeige zusätzlich die darauf folgenden Messmodi.
Tabelle Messmodus (werksseitige Voreinstellung, per Software veränderbar)
Messmodus
1
10 V (U1) DC skaliert
2
10 V (U2) DC skaliert
3
2-10 V (U1) DC skaliert
4
2-10 V (U2) DC skaliert
bzw. der, welcher über die Anschlüsse J4-J6 ausgewählt ist
(siehe Tabelle „Messmodus"),
Messeingang Anzeige
10 V
U1
%
10 V
U2
%
2-10 V
U1
%
2-10 V
U2
%
----- 5 / 8 -----
Modusauswahl
J1
J12
J1
J12
J1
J12
J1
J12
