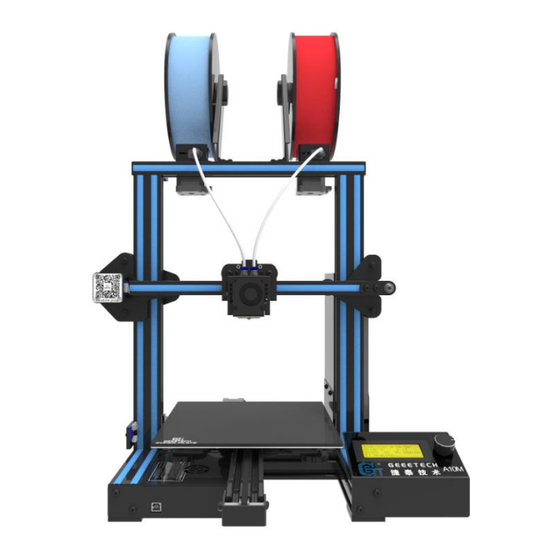

SHENZHEN GETECH TECHNOLOGY CO LTD 12 Erklärung ..........................59 12.1 Bedingungen ......................59 12.2 Haftungsausschlusserklärung .................. 59 1 Achtung 1.1 Sicherheitshinweise Bitte achten Sie, vor dem Einschalten des Druckers, auf die richtige lokale Spannung (110V-220V). Vergewissern Sie sich, dass sich der Schalter in der richtigen Position befindet, da er sonst das Netzteil beschädigt.
SHENZHEN GETECH TECHNOLOGY CO LTD Bitte überprüfen Sie zuerst das Zubehör, wenn Sie den Drucker erhalten haben (siehe Abbildung 2-4). Wenn ein Ersatzteil fehlt, wenden Sie sich bitte an Ihren Verkäufer. (Abbildung 2-4) 3 Zusammenbau 3.1 Montage des Hauptrahmens Der Hauptrahmen besteht aus dem Portalrahmen und dem Sockel, dem Netzteil, dem LCD, dem Spulenhalter, dem Extruder und den Schrauben.
Seite 8
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-1) Montieren Sie den Portalrahmen und den Sockel von unten nach oben mit 4 Schrauben M5x45 und 4 Federscheiben M5. siehe Abbildung (3-2). (Abbildung 3-2) Befestigen Sie das Netzteil mit 2 Schrauben M4x20 am Portalrahmen. siehe Abbildung (3-3).
Seite 9
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-3) Befestigen Sie das LCD mit 2 Schrauben M5x10 an den richtigen Löchern auf der rechten Seite des Sockels. siehe Abbildung (3-4). (Abbildung 3-4) Montieren und befestigen Sie die beiden Sätze von Extrudereinheiten auf der Rückseite des oberen Portals wie abgebildet.
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-5) Befestigen Sie die Spulenhalterungen mit 2 M3x6 und 2 M3 T-Muttern am oberen Portal. Details siehe Abbildung (3-6). (Abbildung 3-6) 3.2 Drahtverbindung Stecken Sie die beiden Teflonschläuche in den Schnellsteckverbinder der beiden Extrudersätze.
Seite 11
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-7) Stecken Sie das Flachbandkabel mit der blauen Seite zu Ihnen hin in die LCD-Buchse hinter dem LCD-Bildschirm. siehe Abbildung (3-8). (Abbildung 3-8) Schließen Sie das Netzteilkabel an. siehe Abbildung (3-9). (Abbildung 3-9) ...
Seite 12
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-10) Schließen Sie die Motorkabel von E0 und E1 an. siehe Abbildung (3-11). (Abbildung 3-11) Verbinden Sie die Drähte des Motors der X-Achse mit dem Endanschlag. siehe Abbildung (3-12). (Abbildung 3-12)
Seite 13
SHENZHEN GETECH TECHNOLOGY CO LTD Verbinden Sie die Drähte des Motors der Y-Achse mit dem Endanschlag. siehe Abbildung (3-13). (Abbildung 3-13) Verbinden Sie die Drähte des Motors der Z-Achse mit dem Endanschlag. siehe Abbildung (3-14, 3-15). (Abbildung 3-14)
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-15) 3.3 Ü berprüfen Sie die Netzspannung Die werkseitige Voreinstellung ist 220V. Sie müssen die richtige Spannung entsprechend Ihrer lokalen Normanforderung auswählen. siehe Abbildung (3-16) Hinweis: Stellen Sie sicher, dass die Spannung auf die richtige eingestellt ist. (Abbildung 3-16) 3.4 Ü...
Seite 15
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-17) Da das Filament gebogen ist, muss der erste Abschnitt von Hand gerichtet und getrimmt werden, um das Einführen des Filaments in die Zuführung zu erleichtern. Drücken Sie den Hebelgriff des Extruders nach unten und führen Sie das Filament in das Zuführrohr ein, bis es den Extruderkopf erreicht.
Seite 16
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 3-18) Wenn Sie PLA drucken, stellen Sie die Soll-Düsentemperatur auf 180-210℃ ein. Wenn die Temperatur stabil ist, steuern Sie die Zuführung des Extruderfilaments auf dem LCD-Bildschirm ("Move Axis"), bis geschmolzenes Filament aus der Düse fließt. Beobachten Sie die Düse, wenn kein Filament festsitzt und das Filament gleichmäßig austritt, dann stoppen Sie die Filamentzufuhr und reinigen Sie die Düse mit einer Pinzette.
SHENZHEN GETECH TECHNOLOGY CO LTD 4 Erster Druck 4.1 Das Druckbett ausrichten (Leveln) Die erste Schicht ist der Schlüssel zu einem erfolgreich gedruckten Modell. Die werkseitige Voreinstellung ist etwas zu hoch, um ein Verkratzen des Hotbed mit der Düse zu vermeiden, so dass der Anwender den Abstand zwischen Düse und Hotbed erneut einstellen muss.
Seite 18
SHENZHEN GETECH TECHNOLOGY CO LTD Wenn Sie das Bett mit A4-Papier nivellieren, kann die erste Lage zu hoch, zu niedrig oder gut ausfallen. a. Zu hoch: Der Abstand zwischen Düse und Bett ist zu groß, was dazu führen kann, dass der Filament nicht oder nicht gut haftet.
Vermeiden Sie, dass die Düse das Bett berührt; verwenden Sie ein Stück A4-Papier. Oder es wird das Bett zerkratzen. Weitere Informationen finden Sie unter diesem Link: http://geeetech.com/forum/viewtopic.php?f=112&t=622 4.2 SD card printing Stecken Sie die SD-Karte in den Steckplatz. siehe Abbildung (4-7) (Abbildung 4-7) Drücken und drehen Sie den Knopf, um das Hauptmenü...
Seite 20
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 4-10) Wenn die Erwärmung abgeschlossen ist, beginnt der Drucker mit dem Drucken. siehe Abbildung (4-11, 4-12). (Abbildung 4-11) (Abbildung 4-12)
SHENZHEN GETECH TECHNOLOGY CO LTD 5.2 Hauptfunktionen LCD-Drehknopf: Drücken Sie den Knopf: Bestätigen oder betreten Sie das nächste Menü. Drehen Sie den Drehknopf: Drehen Sie die Auswahloptionen oder ändern Sie Parameter. LCD-Homepage, siehe Abbildung (5-2) Temperatur des Extruders(Düse): Aktuelle Temperatur/Solltemperatur Heizbetttemperatur: Aktuelle Temperatur/Solltemperatur Mischfarben-Druckverhältnis: E0;...
Seite 23
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 5-3) (Abbildung 5-4) Die Hauptfunktionen des Menüs Vorbereitung (Abbildung 5-5, 5-6): Move Axis: X/Y/Z-Achse und Extruder bewegen Auto Home: Referenzfahrt der X/Y/Z-Achse Disable Stepper: Motoren entriegeln Preheat PLA: Heizbett und Extruder vor dem Drucken von PLA manuell vorwärmen.
Seite 24
SHENZHEN GETECH TECHNOLOGY CO LTD einstellen. Store Settings: Speichern Sie die geänderten Parameter. Load Settings: Wenn Sie die ursprünglichen Einstellungen wiederherstellen müssen, wählen Sie bitte diese Option. Restore failsafe: Werkseinstellung wiederherstellen. Initialize EEPROM: Druckereinstellungen initialisieren (Abbildung 5-7) (Abbildung 5-8) Die Hauptfunktionen des Mixer-Menüs: Mx: Festes Mischungsverhältnis, siehe Abbildung (5-9).
Seite 26
SHENZHEN GETECH TECHNOLOGY CO LTD Festes Mischungsverhältnis einstellen: Wählen Sie "Mixer" und drücken Sie den Knopf. Drehen Sie den Drehknopf, um "Mix: 100; 0%”. Stellen Sie das Mischungsverhältnis ein und drücken Sie den Knopf zur Bestätigung. Siehe Abbildung (5-11, 5-12, and 5-13). (Abbildung 5-11) (Abbildung 5-12) (Abbildung 5-13)
Seite 27
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 5-15) Wähle “Gradient” um das variable Mischungsverhältnis einzustellen, Details siehe Abbildung (5-16). (Abbildung 5-16) “Gradient mix”: Stellen Sie das Filamentverhältnis von E0 und E1 ein. siehe Abbildung (5-17and 5-18). (Abbildung 5-17) (Abbildung 5-18) “start Z”: Die Ausgangsposition (z-Achsenhöhe) des automatischen Wechsels der Mischung; automatische Änderung der Mischung basierend auf der aktuellen Z-Höhe, die im vorherigen Schritt erhalten wurde..
Seite 28
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 5-19) Funktionstest der Motoren über LCD-Anzeige Drücken Sie den Knopf, um in das nächste Menü zu gelangen, wählen Sie “Prepare”. Siehe Abbildung (5-20). (Abbildung 5-20) Wählen Sie "Auto home", um den Drucker zu starten, siehe Abbildung (5-21). (Abbildung 5-21) Wählen Sie "Achse bewegen", um Motoren zu bewegen.
Seite 29
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 5-23) Wählen Sie "Move 1mm", siehe Abbildung (5-24). (Abbildung 5-24) Hinweis: wir empfehlen 1mm zum Test der X/Y/Z Axen zu verwenden. Nachdem der Test der Achse abgeschlossen ist, wählen Sie, wenn Sie den Motor entsperren möchten, "Prepare>Disable Steppers", siehe Abbildung (5-25).
SHENZHEN GETECH TECHNOLOGY CO LTD 6 Software Einstellungen 6.1 Treiber Installieren Der A10M bietet 2 Optionen zum Drucken: SD-Kartendruck und USB-Druck. SD-Kartendruck: Stecken Sie nach dem Ausrichten die SD-Karte in den Steckplatz und wählen Sie eine.gcode-Datei, um mit dem Drucken zu beginnen.
Seite 31
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-2) Download link für CH340: https://www.geeetech.com/index.php?main_page=download&download_id=40 Ü berprüfen Sie nach der Installation des Treibers den " Gerätemanager " und prüfen Sie, ob er mit der Abbildung unten (6-3) übereinstimmt. Wenn ja, bedeutet dies, dass der Treiber...
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-3) 6.2 Installieren der Slicing Software Repetier-Host ist hier die Standard-Slicing-Software. Download-Adresse: https://www.repetier.com/download-software/ Druckerparameter einstellen Wenn Repetier-Host installiert ist, schalten Sie den Drucker ein und öffnen Sie den Repetier-Host. Repetier-Host unterstützt mehrere Sprachen. Sie können Ihre Muttersprache unter Config>Language (Abbildung 6-4 für Details) auswählen.
Seite 33
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-5) Wenn Sie den Repetier-Host zum ersten Mal verwenden, müssen die Druckerparameter vor der Verbindung konfiguriert werden. Klicken Sie oben rechts auf "Printer Settings", siehe Abbildung (6-6). (Abbildung 6-6) Es öffnet sich der Inhalt wie die Abbildung unten (6-7). Notieren Sie sich die entsprechenden Informationen entsprechend.
Seite 34
SHENZHEN GETECH TECHNOLOGY CO LTD a. Verbindung dialog: (Abbildung 6-7) b. Printer dialog (Abbildung 6-8):...
Seite 35
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-8) c. Extruder dialog (Abbildung 6-9): (Abbildung 6-9) d. Printer shape dialog (Abbildung 6-10):...
Seite 36
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-10) Nun sind die Druckerparameter eingestellt.. Hinweis: Die Baudrate ist noch 250000. Slicing-Parameter einstellen Nachdem Sie die Druckerparameter eingestellt haben, klicken Sie oben links in der Ecke auf "Connect". Die Farbe des Symbols, das auf grün geändert wurde, bedeutet, dass sich der Drucker erfolgreich mit dem Repetier-Host verbindet.
Seite 37
SHENZHEN GETECH TECHNOLOGY CO LTD Nach erfolgreicher Verbindung wählen "Slicer> CuraEngine" öffnen Konfigurationsmenü. Siehe Abbildung (6-12). (Abbildung 6-12) Es öffnet sich ein neues Fenster wie in der unteren Abbildung (6-13): (Abbildung 6-13) Die Parameter des Druckers sind wichtig für die Druckqualität. Kunden müssen Tests durchführen, um die besten Parameter für ihre Drucker zu finden.
Seite 38
(Abbildung 6-14): Klicken Sie auf "Pint>Import". (Abbildung 6-14) Es öffnet sich der Dialog wie unten beschrieben (Abbildung 6-15). Wählen Sie "Geeetech A10M PLA high.rcp" und öffnen Sie es. (Abbildung 6-15) Nun wird die Konfigurationsdatei importiert, klicken Sie auf "Save". Siehe Abbildung (6-16).
Seite 39
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-16) Klicke “Filament>Import”, siehe Abbildung (6-17). (Abbildung 6-17) Es öffnet sich der folgende Dialog (Abbildung 6-18); wählen Sie "Geeetech A10M PLA high fi.rcf".
Seite 40
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-18) Nun wird die Konfigurationsdatei importiert. Klicken Sie auf "Save". Siehe Abbildung (6-19). (Abbildung 6-19) Wählen Sie "Geeetech A10M PLA high" als Druckkonfiguration und "Geeetech A10M PLA high fi" als Druckmaterialeinstellung. Details siehe Abbildung (6-20) unten.
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-20) Damit ist die Parametereinstellung abgeschlossen.. 6.3 Ü ber USB Drucken Sie können den USB-Druck starten, wenn die Parametereinstellung abgeschlossen ist. Das Modelldateiformat ist .stl für 3D-Drucker. Sie können kostenlose Modelle von Websites wie thingiverse.com herunterladen.
Seite 42
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-21) (Abbildung 6-22)
Seite 43
SHENZHEN GETECH TECHNOLOGY CO LTD Wenn es geladen ist, können Sie die Tasten wie Abbildung unten (Abbildung 6-23) verwenden, um das Modell heranzuzoomen, herauszuzoomen oder zu drehen.. (Abbildung 6-23) Stellen Sie die Richtung des Modells so ein, dass der flache Teil des Modells das heiße Bett berührt.
Seite 44
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-25) Oder vergrößern/verkleinern Sie sie separat, siehe Abbildung (6-26). (Abbildung 6-26) Sie müssen die Modelle für den Zweifarbendruck kombinieren. Ziehen Sie die Maus, um ein Modell in ein anderes zu überführen, siehe Abbildung (6-27). (Abbildung 6-27) Untenstehendes kombiniertes Modell als Referenz, siehe Abbildung (6-28).
Seite 45
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-28) Model slicing Wenn Größe und Richtung des Modells festgelegt sind, wählen Sie die importierten Schnittparameter und klicken Sie auf "Slice with CuraEngine". Siehe Abbildung (6-29, 6-30). (Abbildung 6-29)
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 6-30) Sie können die Modellinformationen wie die geschätzte Druckzeit, die benötigte Filamentmenge usw. finden. Klicken Sie auf " Print ", um den USB-Druck zu starten. Siehe Abbildung (6-31). Der Drucker erwärmt sich auf die gewünschte Temperatur und startet dann den Druck. Bei hohen Temperaturen fließt das Filament aus der Düse, was normal ist.
Seite 47
SHENZHEN GETECH TECHNOLOGY CO LTD als Abbildung unten. (siehe Abbildung 6-32) und klicken Sie dann auf die Schaltfläche Speichern, um eine.gcode-Datei zu erzeugen. Kopieren Sie die gcode-Datei auf die SD-Karte. (Abbildung 6-32) Stecken Sie die SD-Karte in den Steckplatz, der sich auf der rechten Seite des LCD-Bildschirms befindet.
SHENZHEN GETECH TECHNOLOGY CO LTD 7 Color Mixer 7.1 Download Download addresse: http://www.geeetech.com/forum/viewtopic.php?f=92&t=61760 7.2 Einleitung Der kostenlose und einfach zu bedienende Farbmischer kann Ihre ursprüngliche einfarbige GCode-Datei mischen. Du kannst Tausende von Mischprogrammen erstellen, wie du willst. Klicken Sie auf "Import G", um die .Gco-Datei zu importieren. Wählen Sie als " Extruder Number "...
Seite 49
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 7-2) Nach dem Import der.Gco-Datei können Sie die Start- und Endschicht sowie den Prozentsatz von E0+E1 (Startschicht zu Endschicht) einstellen. Sie können die Einstellungen vornehmen, indem Sie den Schieberegler ziehen oder einen Wert eingeben. Siehe Abbildung (7-3).
Seite 50
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 7-3) Sie können auf "Hinzufügen" klicken, um mehrere Start- und Endlagenwerte und den Prozentsatz von E0+E1 (Startschicht zu Endschicht) festzulegen. Siehe Abbildung (7-4). (Abbildung 7-4) Wenn Sie die Konfiguration abgeschlossen haben, müssen Sie auf " Mixer color " klicken, um Ihre ursprüngliche gcode Datei zu mischen.
Seite 51
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 7-5) Klicken Sie auf "Export G", um die gemischte gcode-Datei zu exportieren, die mit dem Suffix "_colored" benannt ist. Kopieren Sie die Datei auf die SD-Karte und starten Sie den Druck. Siehe Abbildung (7-6, und 7-7).
Seite 52
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 7-6) (Abbildung 7-7)
8 Funktionseinführung 8.1 Fähigkeit zur Wiederaufnahme nach einem Stromausfall Der A10M hat die Fähigkeit nach einem Energieverlust fortzusetzen. Wenn die Stromversorgung wiederhergestellt wird, öffnet sich ein Dialog, in dem Sie gefragt werden, ob Sie den unvollendeten Druck aufgrund eines Stromausfalls fortsetzen möchten, und wählen Sie ”Resume Print ".
SHENZHEN GETECH TECHNOLOGY CO LTD (Abbildung 8-2) 8.3 Filament run-out sensor (Optional) Bevor Sie diese Funktion verwenden, überprüfen Sie bitte, ob sie eingeschaltet ist oder nicht. Wählen Sie "Steuerung">"Filament">" Runout-Sensors" und stellen Sie sicher, dass "ON" angezeigt wird. Siehe Abbildungsbeispiele (8-3, 8-4). (Abbildung 8-3) (Abbildung 8-4) ...
Knopf, um in das Hauptmenü zu gelangen, und wählen Sie "Druck fortsetzen", um den Druck erneut zu starten. Siehe Abbildung (8-6). (Abbildung 8-6) 8.4 3D touch für die automatische Bettausrichtung (Optional) Dieser Drucker unterstützt die automatische Bettwaage. Unter dem untenstehenden Link erfahren Sie, 3d-Touchsensor installieren.https://www.youtube.com/watch?v=_RtsZDbR2po&t=66s Besuchen Sie unser Offizielles Forum: http://www.geeetech.com/forum/...
SHENZHEN GETECH TECHNOLOGY CO LTD 10 Kontakt Offizielle Webside: https://www.geeetech.com/ Facebook Gruppe: https://www.geeetech.com/contact_us.html。 Senden Sie uns eine E-Mail für technischen Support:...
SHENZHEN GETECH TECHNOLOGY CO LTD 11 FAQ 11.1 Ungewöhnliche Extrusion - Das Filament ist ineinander gewickelt. - Die Düsentemperatur ist zu niedrig, um die erforderliche Schmelztemperatur zu erreichen. - In der Düse befinden sich verkohlte Rückstände. Bitte ersetzen Sie es durch die Ersatzdüse.
(dieses "Handbuch"): Alle Informationen in diesem Handbuch können jederzeit und ohne Vorankündigung geändert werden und dienen lediglich der Ü bersichtlichkeit. Geeetech behält sich das Recht vor, dieses Handbuch nach eigenem Ermessen und jederzeit zu ändern oder zu überarbeiten. Sie erklären sich damit einverstanden, an alle Änderungen und/oder Revisionen gebunden zu sein.
Seite 60
Recht zulässig, lehnen wir hiermit jegliche Verantwortung, Risiko, Haftung und Schäden ab, die sich aus Tod oder Körperverletzung ergeben, die sich aus der Montage oder dem Betrieb unserer Produkte ergeben. Geeetech übernimmt keine Verantwortung oder Haftung für Schäden an oder Viren oder Malware, die Ihren Computer, Ihre Telekommunikationsausrüstung oder andere Gegenstände infizieren könnten, die durch das Herunterladen von Informationen oder...
Seite 61
