Verwandte Anleitungen für Geeetech A10M
Inhaltszusammenfassung für Geeetech A10M
- Seite 1 Geeetech A10M Desktop 3D Printer ——USER MANUAL——...
-
Seite 2: Haftungsausschluss
Herunterladen von Informationen oder Materialien im Zusammenhang mit Geetech-Produkten entstehen. Sicherheitsanleitung Lesen Sie alle Anweisungen und Warnhinweise in diesem Handbuch, bevor Sie den A10M 3D-Drucker in Betrieb nehmen. A10M 3D-Drucker enthält beheizte bewegliche Teile. Greifen Sie niemals in den Drucker, während er in Betrieb ist oder bevor er abgekühlt ist. -
Seite 3: Inhaltsverzeichnis
Drucken Sie nicht mit Materialien, die nicht von GEEETECH für die Verwendung mit dem A10M 3D-Drucker genehmigt wurden. Betreiben Sie Ihren A10M 3D Drucker nur in einem gut belüfteten Raum, fern von Feuchtigkeit und Wärmequellen mit einem funktionierenden Rauch- / Feueralarm. -

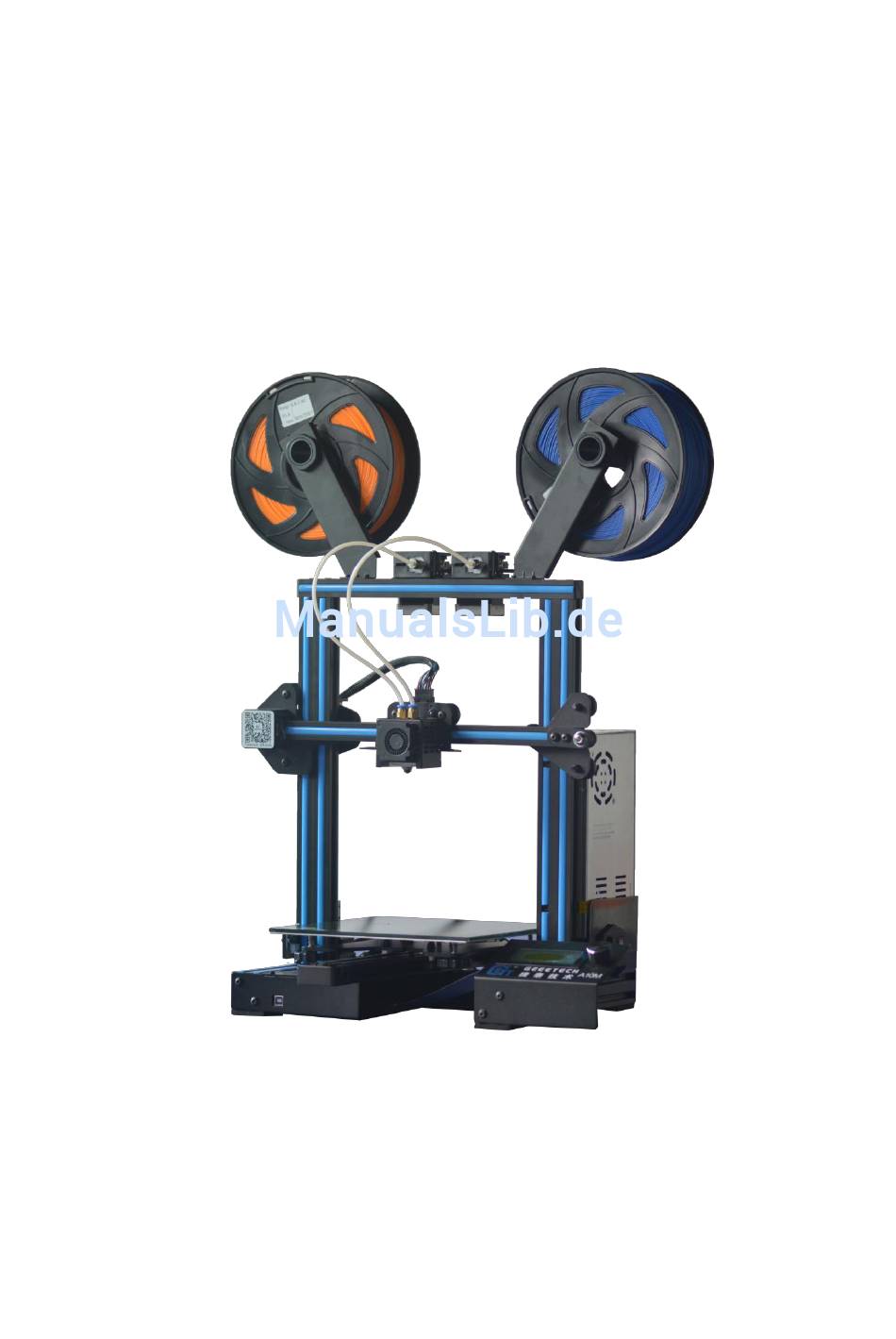

Seite 4: Über A10M 3D-Drucker
Druckerlebnis bieten. Das modularisierte Design bietet Ihnen eine einfachere Montageerfahrung. Mit der Struktur des Prusa I3 3D-Druckers und seinem Volumen von 220 * 220 * 260mm³ macht A10M das Beste aus der Bauplattform und bietet Ihnen einen umfassenden Überblick über die Druckdetails. Sein gut konstruierter Extruder reduziert das Risiko von Verstopfungen oder Leckagen erheblich. -
Seite 5: Vorbereitung
SHENZHEN GETECH TECHNOLOGY CO,.LTD Vorbereitung Schritt 1. Öffne die Schachtel und nimm die Schachtel mit deinem A10M heraus. Schritt 2. Entfernen Sie den A10M 3D-Drucker aus der Schaumstoffbox und legen Sie ihn auf eine stabile Oberfläche. Hinweis: Auf der Druckplattform sehen Sie einen Druckrest, der anzeigt, dass Ihr A10M bereits den 24-Stunden-Alterungstest durchlaufen hat. -
Seite 6: Überprüfen Sie Die Stromversorgung
3. USB Treiberinstallation 3.1 USB Treiberinstallation für Win7 OS Schalten Sie den A10M ein und verbinden Sie ihn mit dem USB-Kabel mit dem Computer. Der Treiber wird automatisch installiert. Geben Sie nach der Installation den Gerätemanager ein und suchen Sie den... -
Seite 7: Installation Des Usb-Treibers Für Mac Os
FAQ. 4. Funktionstest über LCD-Display Die Firmware von A10M wurde bereits auf den neuen Drucker hochgeladen, und wir haben das Debugging durchgeführt, um sicherzustellen, dass alle Teile normal funktionieren. Es kann jedoch unvorhersehbare Faktoren während des Transports geben. Please do the following simple test before using it. -
Seite 8: Lcd-Menü Einführung
SHENZHEN GETECH TECHNOLOGY CO,.LTD LCD-Menü Einführung Funktionen des LCD-Drehknopfs: 1. Drücken Sie den Knopf: bestätigen oder öffnen Sie das Untermenü 2. Drehen Sie den Knopf: Rollen, um Optionen auszuwählen oder Parameter zu ändern LCD-Startseite: 1. Extrudertemperatur: aktuelle Temperatur / Zieltemperatur 2. - Seite 9 SHENZHEN GETECH TECHNOLOGY CO,.LTD Hauptfunktionen des Menüs Vorbereiten: 1. Move axis: Jede Achse und jeder Extruder manuell bewegen 2. Auto home: automatisches Referenzieren jeder Achse 3. Disable steppers: Entsperren Sie den Motor, damit Sie ihn frei bewegen können. 4. Preheat PLA: Heizen Sie den Heiztisch und den Extruder vor dem Druck von PLA manuell vor 5.
- Seite 10 SHENZHEN GETECH TECHNOLOGY CO,.LTD Hauptfunktionen des Control-Menüs: 1. Temperature: Sie können die Temperatur des Hotbeds und des Extruders in Echtzeit im Druckprozess ändern. In der Zwischenzeit können Sie die Temperatur von Vorwärm-PLA und Vorheiz-ABS einstellen. 2. Motion: Einstellung der Bewegungsparameter in der Firmware. Sie müssen "Einstellungen speichern" auswählen, um nach dem Ändern der Einstellung zu speichern.
- Seite 11 SHENZHEN GETECH TECHNOLOGY CO,.LTD Hauptfunktion des Mixer-Menüs Konstante Mischrate Flexible Mischrate Das Mixer-Menü dient hauptsächlich zum Einstellen der Mischrate von zwei Filamenten. Im Folgenden finden Sie detaillierte Informationen zu jedem Untermenü. a. Stellen Sie die konstante Mischrate ein...
- Seite 12 SHENZHEN GETECH TECHNOLOGY CO,.LTD Wählen Sie "Mixer" und drücken Sie den Knopf. Drehen Sie den Knopf auf Filament R / Filament L und drücken Sie den Knopf, um die spezifischen Daten einzustellen. Drücken Sie dann den Knopf, um Ihre Einstellung zu speichern. b.
- Seite 13 SHENZHEN GETECH TECHNOLOGY CO,.LTD Wählen Sie "Mixer <template", um die flexible Mischrate einzustellen. Start Z: Die Startposition des Mischfilaments (Z-Achsen-Koordinate) End Z: die Endposition des Mischfilaments (Z-Achsen-Koordinate)
- Seite 14 SHENZHEN GETECH TECHNOLOGY CO,.LTD Wählen Sie "Start Z & End Z" und drücken Sie den Knopf. Drehen Sie den Knopf, um die Koordinaten der Z-Achse einzustellen. Zum Beispiel: Wählen Sie "Mix percent", um den Vorschubwert einzustellen, wenn der Extrudermotor beginnt, das Filament zu laden oder zu stoppen.
-
Seite 15: Verwenden Sie Das Lcd Für Den Motortest
SHENZHEN GETECH TECHNOLOGY CO,.LTD 4.2 Verwenden Sie das LCD für den Motortest Nachdem Sie die LCD-Funktionen gut verstanden haben, drücken Sie den Knopf auf der LCD-Anzeige, um das Untermenü aufzurufen, und wählen Sie Prepare： Wählen Sie Auto home im Menü, um den Home-Betrieb durchzuführen: Wenn Sie den Motor bewegen möchten, wählen Sie Move axis：... - Seite 16 SHENZHEN GETECH TECHNOLOGY CO,.LTD Wählen Sie Move 1mm： Hinweis: Wir empfehlen, die Bewegung 1 mm zu verwenden, um jede Achse zu testen. Wählen Sie “Extruder”. Durch Drehen des Knopfes kann die Position des Extruders eingestellt werden...
-
Seite 17: Slicing & Drucken Über Cura
5. Slicing & Drucken über Cura Verbinden Sie den A10M 3D-Drucker mit Ihrem Computer über ein USB-Kabel. Nehmen Sie Bezug auf die folgenden Schritte, um STL-Dateien in das g.code-Format zu transformieren. a. Klicken Sie auf "Einstellung <Drucker <Drucker hinzufügen”. - Seite 18 SHENZHEN GETECH TECHNOLOGY CO,.LTD...
- Seite 19 SHENZHEN GETECH TECHNOLOGY CO,.LTD...
- Seite 20 SHENZHEN GETECH TECHNOLOGY CO,.LTD c. Sie können die Druckerparameter auch über "Drucker verwalten" einstellen.
- Seite 21 SHENZHEN GETECH TECHNOLOGY CO,.LTD d. Nach dem erfolgreichen Hinzufügen des neuen Druckers wird der Drucker automatisch mit Ihrem Computer verbunden. e. Es ist praktisch, den Drucker in der "Steuerungs" -Schnittstelle zu steuern.
- Seite 22 SHENZHEN GETECH TECHNOLOGY CO,.LTD f. Laden Sie 3D-Modelldateien in Cura. Weisen Sie jedem Teil Extruder zu und verschmelzen Sie Modelle.
- Seite 23 SHENZHEN GETECH TECHNOLOGY CO,.LTD...
- Seite 24 SHENZHEN GETECH TECHNOLOGY CO,.LTD...
- Seite 25 SHENZHEN GETECH TECHNOLOGY CO,.LTD g. Vor dem Slicen können Sie die Druckparameter nach Ihren Bedürfnissen einstellen. Hinweis: Bitte stellen Sie die Parameter für jeden Extruder ein. Die Standardeinstellungen sind in hohem Maße optimal für das Drucken.
- Seite 26 SHENZHEN GETECH TECHNOLOGY CO,.LTD...
- Seite 27 SHENZHEN GETECH TECHNOLOGY CO,.LTD h. Klicken Sie dann auf "Prepare" (Vorbereiten), um die STL-Dateien zu slicen und in das g.code-Format umzuwandeln. i. Klicken Sie auf "in Datei speichern", um die g.code-Datei zu speichern.
-
Seite 28: Bauplattform Nivellierung
SHENZHEN GETECH TECHNOLOGY CO,.LTD Hinweis: A10M unterstützt den Stand-alone-Druck über SD-Karte. Kopieren Sie einfach die g.code-Datei auf die SD-Karte, um den Druckvorgang zu starten. 6. Bauplattform Nivellierung Vor dem Drucken muss geprüft werden, ob der Bewegungsweg des Extruders parallel zum Heatbed verläuft... - Seite 29 SHENZHEN GETECH TECHNOLOGY CO,.LTD b. Deaktivieren Sie die Motoren. Verwenden Sie ein Stück A4-Papier, um den Abstand zwischen der Düse und der Bauplattform zu messen. Bewegen Sie den Druckkopf in die erste Ecke und schieben Sie das Papier hin und her. Wenn die Düse das Papier ein wenig greift, zeigt dies an, dass der Abstand korrekt ist. Oder Sie sollten die Rändelmutter unter dem Wärmebett einstellen, um den richtigen Abstand zu erhalten.
-
Seite 30: Faq
Wenn Sie ein Problem haben, wenn Sie den Drucker verwenden, können Sie unser Forum besuchen http://www.geeetech.com/forum/ There are detailed solutions on the forum. Es gibt detaillierte Lösungen im Forum. Oder treten Sie unserem Facebook "Geeetech 3D Printer User Club" bei https://www.facebook.com/groups/315127105604393/ FAQ sind wie folgt.. -
Seite 31: Laden Sie Die Firmware Unter Mac Os Hoch
Sie bitte den Drucker und den Computer mit dem USB-Kabel, dann öffnen Sie die Arduino 1.0.1 Software, um die Firmware hochzuladen. Wählen Sie die entsprechende Steuerplatine und den COM-Port und klicken Sie auf die Upload-Schaltfläche, um die Firmware hochzuladen. Für einen detaillierten Upload-Prozess, siehe bitte: http://www.geeetech.com/forum/viewtopic.php?f=13&t=17181 7.1.2 Laden Sie die Firmware unter Mac OS hoch... -
Seite 32: Ändern Sie Die Motorrichtung
Die Installation des Treibers und das Hochladen der Firmware in Mac OS ist ähnlich wie in Win 7 OS. Für detaillierte Methode wenden Sie sich bitte an diesen Link: http://www.geeetech.com/forum/viewtopic.php?f=21&p=27952#p27952 7.2 Ändern Sie die Motorrichtung Suchen Sie auf der Registerkarte configuration.h der Firmware die folgenden Codes. Ändern Sie die Wahr der entsprechenden Achse in false oder false in true und speichern Sie die Firmware und laden Sie sie in den Drucker hoch. -
Seite 33: Motoren Können Nicht Arbeiten
SHENZHEN GETECH TECHNOLOGY CO,.LTD Für detaillierte Methode, siehe bitte: http://www.geeetech.com/forum/viewtopic.php?f=13&t=17037 7.3 Motoren können nicht arbeiten Wenn Sie die Motoren testen, wenn der Motor einer Achse keine Reaktion zeigt oder nicht normal arbeiten kann (der Extruder kann arbeiten, wenn er über 170 ℃ ist), müssen Sie prüfen, ob der Motor, die motor- betriebene Platine oder die Spannung dieser Achse kann normal oder nicht arbeiten. -
Seite 34: Extruder Kann Nicht Arbeiten / Extrusion Nicht Fließend
Extruder nicht funktioniert oder die Extrusion nicht flüssig ist oder Klickgeräusche auftreten, müssen Sie den Motor überprüfen oder den Zylinder und die Düse des Extruders reinigen. Eine detaillierte Beschreibung finden Sie unter： http://www.geeetech.com/forum/viewtopic.php?f=19&t=17097 7.5 Druckqualitätsoptimierung Wenn es Probleme wie Fadenziehen, verzogene Kante, die erste Schicht, die nicht am Bett klebt, und schlechte Oberflächenqualität gibt, können Sie den folgenden Link für die Anpassung der Parameter... - Seite 35 SHENZHEN GETECH TECHNOLOGY CO,.LTD Softwareressourcen Betriebssystem: Windows, MAC, Linux Steuerungssoftware: EasyPrint 3D, Repetier-Host, Simplify 3D, Cura, Slic3r, etc. Remote App: EasyPrint 3D App (mit einem optionalen 3D WiFi Modul) Dateiformat: .STL, G.code Elektrisch Stromversorgung: Eingang: 115V/230V Ausgang: DC 24V, 360W Konnektivität: Wi-Fi (mit einem optionalen 3D-WiFi-Modul), USB-Kabel, SD-Karte (Unterstützung für Stand-Alone-Druck) Bildschirm: LCD 2004...
-
Seite 36: Kontaktiere Uns
SHENZHEN GETECH TECHNOLOGY CO,.LTD 9. Kontaktiere uns 1. Es gibt viele Dokumente und Problemlösungen für A10M auf unserer Website. Sie sind gute Ressourcen, wenn Sie Probleme schnell selbst lösen möchten. Technischer Support 2. Wenn Sie selbst mit Hilfe der obigen Dateien Probleme nicht selbst lösen können, können Sie eine... - Seite 37 www.geeetech.com...
