Aire acondicionado doméstico sistema Split
Condizionatore d'aria per ambienti ad unità Separate
Aparelho de ar condicionado tipo Split
E S F I P D G DB98-08801A(4)

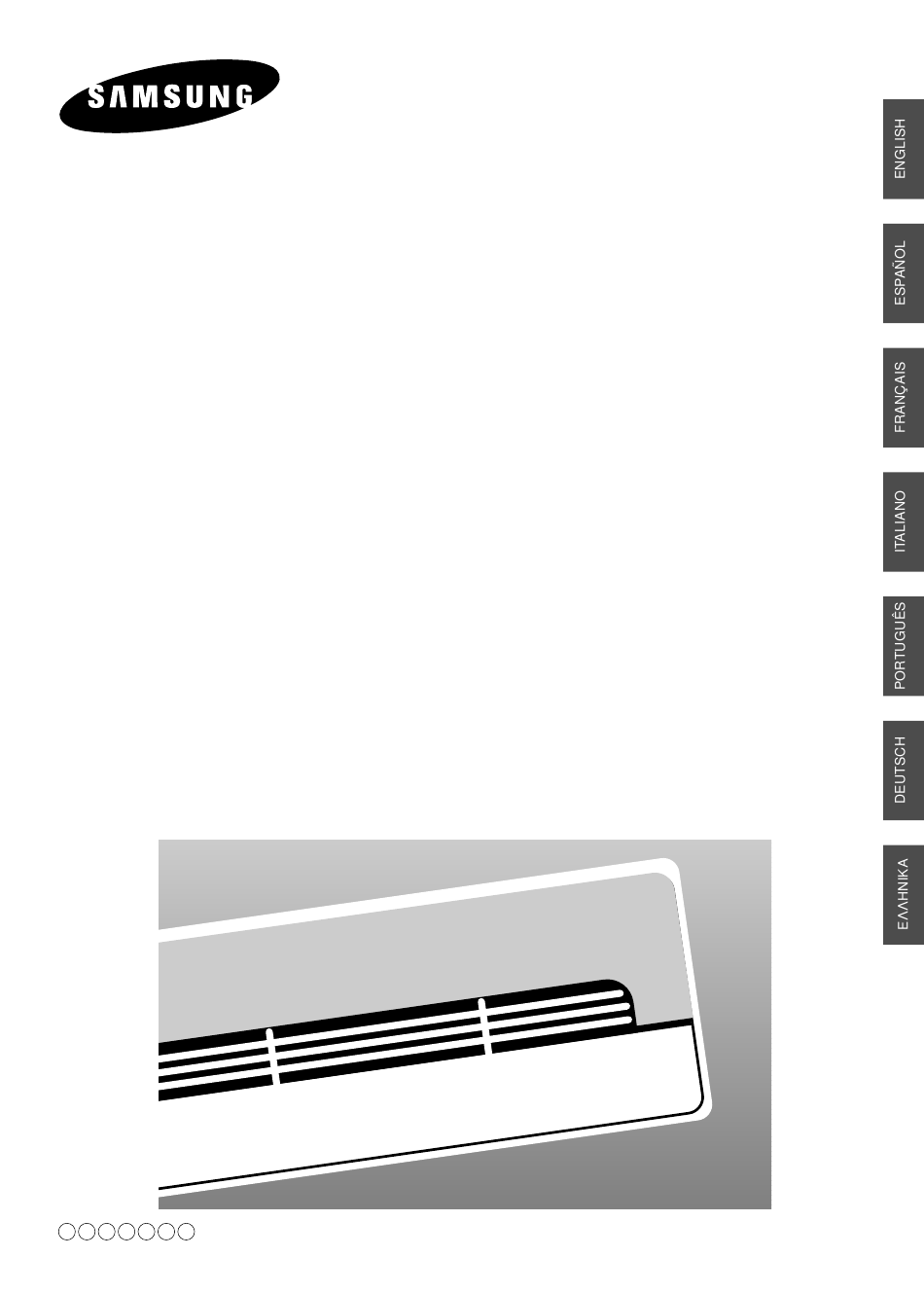

Split-type Room Air Conditioner
Climatiseur de type Séparé
Geteilte raumklimaanlage
¢IAIPOYMENO K§IMATI™TIKO ¢øMATIOY
OWNER'S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D'UTILISATION
ISTRUZIONI PER L'USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG
O¢H°IE™
Indoor unit
AS07S8GB
AS07S8GE
AS07SBGE
AS09S8GB
AS09S8GE
AS09SBGE
AS12SBGE
AS12SGGB
AS12SGGE
AS14SGGB
AS18S0GB
AS18S0GE
AS24S6GB
AST24S6GE
(Cool)
(Refrigeración)
(Refroidissement)
(Refrigeração)
(Kühlen)
(æ‡Í˘)
Outdoor unit
US07S8GB
US07S8GE
US07SBGE
US09S8GB
US09S8GE
US09SBGE
US12SBGE
US12SGGB
US12SGGE
US14SGGB
US18S0GB
US18S0GE
US24S6GB
UST24S6GE
(Raffreddamento)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung AS07S8GB
Inhaltszusammenfassung für Samsung AS07S8GB
- Seite 1 OWNER’S INSTRUCTIONS MANUAL DE INSTRUCCIONES MANUEL D’UTILISATION ISTRUZIONI PER L’USO MANUAL DE INSTRUÇÕES GEBRAUCHSANWEISUNG O¢H°IE™ Indoor unit Outdoor unit AS07S8GB US07S8GB AS07S8GE US07S8GE AS07SBGE US07SBGE AS09S8GB US09S8GB AS09S8GE US09S8GE AS09SBGE US09SBGE AS12SBGE US12SBGE AS12SGGB US12SGGB AS12SGGE US12SGGE AS14SGGB US14SGGB AS18S0GB...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Wenn der Stromversorgungskord dieser Klimaanlage beschädigt VORWARNUNG ist, sollen einzig beim Fabrikant oder verantwortlichem Dienst Personal, eine Sicherheitsgefahr zu vermeiden, ersetzt werden. Nicht versuchen, die Klimaanlage selber zu installieren. GEFAHR Diese Einheit enthält keine Benutzer-nützliche Teile. Für das Reparatur immer dem maßgeblichen Dienst Personal konsultieren. Bei der Bewegung, dem maßgeblichen Dienst Personal für die Abstellung und die Installation der Einheit konsultieren. -
Seite 3: Inhaltsverzeichnis
Inhalt ORBEREITEN DER KLIMAANLAGE Sicherheitshinweise ........Ansicht der Einheit ........Fernbedienung - Tasten und Display . -
Seite 4: Ansicht Der Einheit
Ansicht der Einheit Das Muster und die äußere Form ändern sich gemäß dem Modell. Innenraumeinheit Ein/Aus Schalter Luftfilter Lufteinlaß (unter dem Gitter) Fernbedienungs-Sensor Luftströmungslam ellen (Auslaß) TURBO Blinker(ROT) Energie Sparblinker (GRÜN) Betrieb Blinker TIMER BLINKER (GRÜN) (GELB) - Seite 5 Ausseneinheit US07S8GB US07S8GE US09S8GB US09S8GE Luft Einlass (Rückseite) SH30ZC1(C2)X Luft Auslass Verbindungsklappe (Innenseite) Ausseneinheit US07SBGE US09SBGE US12SBGE Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe Ausseneinheit US12SGGB US12SGGE US14SGGB Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe (Innenseite) Ausseneinheit US18S0GB US18S0GE US24S6GB UST24S6GE Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe...
-
Seite 6: Fernbedienung - Tasten Und Display
Fernbedienung - Tasten und Display Fernbedienung Übertragungsanzeiger Modus-Auswahltaste (Automatisch, Kühlen, Betriebsart Trocknen,Ventilator) Automatisch, Kühlen, Trocknen, Ventilator) Temperatureinstelltasten Temperatur Einstellung Turbo-Modus Turbo/Schlaf Modus Sleep-Modus Auswahltaste Energie Sparen Taste zur Einstellung der Ventilatorgeschwindigkeit Ventilatorgeschwindigkeit Luftströmungsrichtung Schaukel Taste On Timer Einstellung On Timer Taste Off Timer Einstellung Off Timer Taste Batteriespannungsanzeige... -
Seite 7: Inbetriebsnahme
Inbetriebsnahme Sie haben eine geteilte Raumklimaanlage gekauft, die durch Ihren Installationsfachmann installiert wurde. Diese Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Möglichkeiten der Anlage optimal nützen können. Das Handbuch ist folgendermaßen strukturiert. -
Seite 8: Einsetzen Der Batterien In Die Fernbedienung
Einsetzen der Batterien in die Fernbedienung Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn: die Klimaanlage gekauft wurde; die Fernbedienung nicht einwandfrei funktioniert. Benutzen Sie zwei AAA. LR03 1.5V Batterien. Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art. Die Batterien können nach 12 Monaten vollkommen entladen sein, auch wenn sie nicht benutzt wurden. -
Seite 9: Wählen Des Automatischen-Betriebs
Wählen des Automatischen-Betrieb Sie können die Klimaanlage mit der Fernbedienung im Automatik-Betrieb einschalten. Im Automatik-Betrieb werden die Standardtemperatur und die optimale Ventilatorgeschwindigkeit automatisch gewählt. Sie können die Standardtemperatur einstellen, jedoch nicht die Ventilatorgeschwindigkeit. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. -
Seite 10: Kühlen Des Raums
Kühlen des Raums Zum Einstellen der Kühltemperatur und der Ventilatorgeschwindigkeit beim Kühlen muß der Kühlbetrieb gewählt werden. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. Die Innenraumeinheit gibt ein akustisches Signal von sich. WICHTIG Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß... -
Seite 11: Schnelles Ändern Der Raumtemperatur
Schnelles Ändern der Raumtemperatur Die Turbo-Kühl-Funktion dient zum möglichst schnellen Kühlen des Raums. Sie sind gerade nach Hause gekommen, empfinden den Raum als sehr warm und möchten ihn möglichst schnell herunterkühlen. Die Turbo-Funktion läuft 30 Minuten lang mit maximalen Einstellungen, bevor sie automatisch wieder zu der zuvor gewählten Betriebsart und Temperatur zurückkehrt. -
Seite 12: Entfernen Von Übermäßiger Feuchtigkeit
Entfernen von übermäßiger Feuchtigkeit Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie ihr die übermäßige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 13: Belüften Des Raums
Belüften des Raums Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 14: Wahl Energie Sparmode
Wahl Energie Sparmode Wenn Sie die Energie bei der Benutzung der Klimaanlage sparen möchten, die Energie Sparmode mit der Energie Spartaste wählen. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 15: Einstellen Der Vertikalen Luftströmungsrichtung
Einstellen der vertikalen Luftströmungsrichtung Je nach Position der Innenraumeinheit an der Raumwand können Sie die Position der äußeren Luftströmungslamellen am Boden der Einheit einstellen und so den Wirkungsgrad der Klimaanlage erhöhen. Taste ein oder mehrere Male wie verlangt, drücken. Ergebnis: Das außen Blatt wird senkrecht einstellen. EMPFEHLUNG Beim... -
Seite 16: On Timer Einstellen
On Timer einstellen Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden. -
Seite 17: Off Timer Einstellen
Off Timer einstellen Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden. -
Seite 18: Schlafprogrammierung Mit Dem Sleep-Timer
Schlafprogrammierung mit dem Sleep-Timer Wenn der Raum gekühlt wird, kann der Sleep-Timer benutzt werden, um die Klimaanlage nach einem Zeitraum von sechs Stunden automatisch auszuschalten. Wenn die Einheit zu einer bestimmten Uhrzeit ausgeschaltet werden soll, sehen Sie in der Seite 17 nach. -
Seite 19: Empfehlungen Für Den Betrieb
Empfehlungen für den Betrieb Nachstehend folgen einige Empfehlungen für den Betrieb der Klimaanlage. Thema Empfehlung Stromausfall Wenn ein Stromausfall auftritt und die Klimaanlage in Betrieb ist, wird die Einheit ausgeschaltet. Sobald die Stromversorgung wieder hergestellt ist, die Klimaanlage automatisch neù starten. Temperatur- und Feuchtigkeitsbereich In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann. -
Seite 20: Bedienen Der Klimaanlage Ohne Fernbedienung
Bedienen der Klimaanlage ohne Fernbedienung Die Klimaanlage kann direkt von der Innenraumeinheit aus bedient werden, wenn die Fernbedienung nicht verfügbar oder defekt ist. Das Unterfront-gitter herunter schieben. Zum Einschalten der Klimaanlage den Schalter ON/OFF auf der rechten Seite der Innenraumeinheit drücken. Ergebnis: Die OPERATION-Anzeige an der Innenraumeinheit leuchtet auf. -
Seite 21: Fehlersuche Und -Behebung
Fehlersuche und -behebung Bevor Sie sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen durch. Dadurch können Sie die Zeit und den Aufwand für einen eventuell unnötigen Anruf sparen. Problem Erläuterung/Lösung Die Klimaanlage funktioniert Kontrollieren, ob der Leistungsschalter für die Klimaanlage angeschaltet ist. überhaupt nicht Kontrollieren, ob der Betriebsblinker an der Innenraumeinheit arbeitet: bei Bedarf die Taste... -
Seite 22: Reinigen Der Klimaanlage
Reinigen der Klimaanlage Um die Möglichkeiten der Klimaanlage optimal nutzen zu können, muß die Klimaanlage regelmäßig gereinigt werden, um den Staub zu entfernen, der sich auf dem Luftfilter ansammelt. Vor dem Reinigen der Klimaanlage, sicherzustellen, daß der WICHTIG Leistungsschalter für die Einheit ausgeschaltet wurde. Das niedrige Frontgitter nach unten schieben. -
Seite 23: Echnische Spezifikationen
Technische Spezifikationen Modell Innenraumeinheiten Stromversorgung AS07S8GE AS07SBGE AS09S8GE AS09SBGE 220-240V~, 50Hz AS12SBGE AS12SGGE AS18S0GE AST24S6GE AS07S8GB AS09S8GB AS12SGGB 220V~, 60Hz AS14SGGB AS18S0GB AS24S6GB... - Seite 24 THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: DIESE KLIMAANLAGE IST FABRIZIERT VON: AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O: ELECTRONICS...
