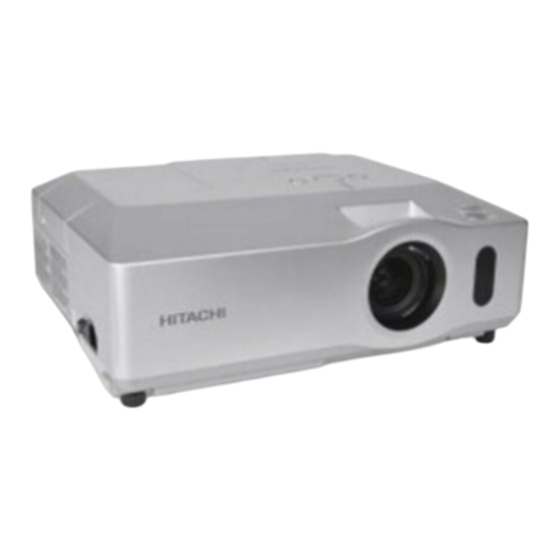

- Seite 1 Projektor CP-X206/CP-X306 Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG WARNUNG VORSICHT HINWEIS Anerkennung von Warenzeichen...
-
Seite 2: Bedeutung Der Symbole
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen. -
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen. - Seite 4 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
- Seite 5 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
- Seite 6 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
- Seite 7 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
- Seite 8 Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
- Seite 9 Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
-
Seite 10: Richtlinien Und Vorschriften
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren. -
Seite 11: Inhaltsverzeichnis
Inhalt Über dieses Handbuch ..1 Menü BILD ....26 ELLE ONTRAST AMMA TEMP Inhalt ..... 2 , F- ARBE CHÄRFE... -
Seite 12: Lieferumfang
Projektormerkmale / Vorbereitungen Lieferumfang HINWEIS Befestigen der Objektivkappe... -
Seite 13: Teilebezeichnungen
Teilebezeichnungen Projektor HEISS! HEISS! AC IN WARNUNG HEISS! : VORSICHT... -
Seite 14: Bedienfeld
Teilebezeichnungen Bedienfeld STANDBY/ON 16, 22 INPUT MENU 15, 67 POWER TEMP LAMP Geräterückseite AUDIO IN1 AUDIO IN2 COMPONENT AUDIO OUT Y Cb Pb Cr Pr COMPUTER IN1 VIDEO COMPUTER IN2 S-VIDEO MONITOR OUT AUDIO IN3 L R CONTROL BATTERY VORSICHT... -
Seite 15: Fernbedienung
Teilebezeichnungen Fernbedienung VIDEO COMPUTER SEARCH MY SOURCE/ COMPUTER VIDEO DOC.CAMERA STANDBY/ON ASPECT AUTO SEARCH BLANK ASPECT MAGNIFY FREEZE PAGE VOLUME AUTO DOWN BLANK KEYSTONE MY BUTTON MUTE MAGNIFY - ON 14, 20 MAGNIFY - OFF MENU MY SOURCE/DOC.CAMERA POSITION VOLUME - ENTER PAGE UP RESET... -
Seite 16: Anordnung
Einrichten Anordnung <CP-X206> • • ächengröße Projektionsabstand Projektionsabstand (diagonal) ächenhöhe ächenhöhe ächenhöhe ächenhöhe inch inch inch inch inch inch inch inch inch 122 103 126 123 138 116 140 137 153 129 169 165 184 154 211 206 230 193... - Seite 17 Einrichten Anordnung (Fortsetzung) <CP-X306> • • ächengröße Projektionsabstand Projektionsabstand (diagonal) ächenhöhe ächenhöhe ächenhöhe ächenhöhe inch inch inch inch inch inch inch inch inch 125 103 129 123 141 116 144 137 156 129 172 165 188 154 216 206 235 193 288 274 108 314 257 101 360 343 135...
- Seite 18 Einrichten Anordnung (Fortsetzung) WARNUNG VORSICHT...
-
Seite 19: Anschließen Der Geräte
Einrichten Anschließen der Geräte Monitor AUDIO OUT RGB OUT RGB OUT RS-232C AUDIO OUT RGB IN Lautsprecher (mit einem AUDIO IN Videorecorder/ DVD-Player VIDEO OUT AUDIO OUT AUDIO OUT AUDIO OUT S-VIDEO OUT COMPONENT VIDEO OUT WARNUNG VORSICHT... - Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS Informationen zur Plug & Play-Funktionalität COMPUTER IN1...
- Seite 21 Einrichten Stromversorgung anschließen AC IN AC IN WARNUNG Verwendung des Sicherungsstabs und Schlitzes WARNUNG VORSICHT HINWEIS...
-
Seite 22: Einsetzen Von Batterien
Fernbedienung Einsetzen von Batterien (HITACHI MAXELL, Teilenummer LR6 WARNUNG Über das Fernbedienungssignal HINWEIS... -
Seite 23: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE VOLUME - RESET MAGNIFY OFF POSITION MENU ENTER RESET Verwendung als einfache PC-Maus und Tastatur PAGE UP PAGE DOWN ENTER MY SOURCE/... -
Seite 24: Einschalten Des Geräts
Gerät ein/aus STANDBY/ON Einschalten des Geräts POWER POWER STANDBY/ON MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE POSITION MENU POWER ENTER RESET Ausschalten des Geräts STANDBY/ON STANDBY/ON POWER POWER POWER POWER WARNUNG HINWEIS... -
Seite 25: Betrieb
Betrieb VOLUME + - Einstellen der Lautstärke VOLUME+ VOLUME- MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK FREEZE PAGE VOLUME MAGNIFY DOWN KEYSTONE MY BUTTON MUTE POSITION MENU Kurzzeitiges Stummschalten des Klangs MUTE MUTE MY SOURCE/ VIDEO COMPUTER DOC.CAMERA MUTE VOLUME + ASPECT AUTO... -
Seite 26: Suchen Eines Eingangssignals
Betrieb Ein Eingangssignal wählen (Fortsetzung) VIDEO VIDEO MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE VIDEO COMPUTER IN1 COMPUTER COMPONENT Suchen eines Eingangssignals SEARCH SEARCH MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH... - Seite 27 Betrieb Ausrichten des Projektors über die Einstellfüße VORSICHT Einstellen von Zoom und Fokus...
-
Seite 28: Automatische Einstellung Anwenden
Betrieb Automatische Einstellung anwenden AUTO AUTO MY SOURCE/ Bei einem Computer-Signal COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK FREEZE PAGE VOLUME MAGNIFY DOWN KEYSTONE MY BUTTON MUTE POSITION MENU Bei einem Video- oder S-Videosignal Bei einem Component-Videosignal Einstellung der Position POSITION KEYSTONE MY BUTTON... -
Seite 29: Korrektur Der Trapezverzerrung
Betrieb KEYSTONE Korrektur der Trapezverzerrung MAGNIFY FREEZE PAGE VOLUME KEYSTONE DOWN KEYSTONE MY BUTTON MUTE KEYSTONE MAGNIFY Verwenden der Vergrößerungsfunktion ON/OFF MAGNIFY MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE POSITION POSITION... - Seite 30 Betrieb Einfrieren des Bildschirms FREEZE FREEZE MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME DOWN KEYSTONE MY BUTTON MUTE FREEZE POSITION MENU Kurzzeitiges Schwarzabtasten des Bildschirms BLANK BLANK MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK BLANK...
-
Seite 31: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion MENU INPUT ENTER MENU POSITION MENU ENTER RESET RESET MENU POSITION MENU Im EINF.MENÜ... - Seite 32 Betrieb Verwendung der Menüfunktion (Fortsetzung) Im Erweiterten Menü ENTER ENTER RESET MENU...
-
Seite 33: Trapezverz . , Bild - Modus , Helle
EINF. MENÜ Element Beschreibung BILDFORMAT AUTO- TRAPEZ AUSFÜHREN TRAPEZVERZ. BILD-MODUS... -
Seite 34: Sprache
EINF. MENÜ EINF. MENÜ (Fortsetzung) Element Beschreibung HELLE KONTRAST FARBE F-TON SCHÄRFE STILLMODUS SPIEGEL RCKST FILTER-TIMER SPRACHE ENTER erw. Menü gehen... - Seite 35 Menü BILD ENTER Element Beschreibung HELLE KONTRAST #1 VORGABE #1 INDIVIDU. #2 VORGABE #2 INDIVIDU. #3 VORGABE #6 INDIVIDU. #3 INDIVIDU. #6 VORGABE #5 INDIVIDU. #5 VORAGBE #4 INDIVIDU. #4 VORGABE Zum Einstellen von INDIVIDU. ENTER GAMMA ENTER ENTER...
-
Seite 36: Menü Bild
Menü BILD Menü BILD (Fortsetzung) Element Beschreibung #1 HOCH #1 INDIVIDU. #2 MITTEL #2 INDIVIDU. #3 NIEDRIG #6 INDIVIDU. #3 INDIVIDU. #6 HOCH HELL-3 #5 INDIVIDU. #5 HOCH HELL-2 #4 INDIVIDU. #4 HOCH HELL-1 Zum Einstellen von INDIVIDU. ENTER FARB-TEMP. ENTER ENTER FARBE... - Seite 37 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung SCHÄRFE ENTER ÖFFNEN-1, ÖFFNEN-2, ÖFFNEN-3, ÖFFNEN-4 EI-SPEICH. MY BUTTON SPEICHERN-1, SPEICHERN-2, SPEICHERN-3, SPEICHERN-4...
- Seite 38 Menü ABBILDUNG ENTER Element Beschreibung Bei einem Computer-Signal Bei einem Videosignal, S-Video-Signal oder Component-Videosignal BILDFORMAT Bei keinem Signal ÜBERSCAN V-POSIT RESET oben...
-
Seite 39: Menü Abbildung
Menü ABBILDUNG Menü ABBILDUNG (Fortsetzung) Element Beschreibung H-POSIT RESET H-PHASE H-GR. RESET Bei einem Computer-Signal Bei einem Video- oder S-Videosignal AUTOM. EINST. AUSFÜHR. Bei einem Component-Videosignal... - Seite 40 Menü EINGB ENTER Element Beschreibung VIDEO S-VIDEO PROGRESSIV COMPONENT VIDEO S-VIDEO VIDEO NR COMPONENT FARBNORM COMPONENT Y Cb Pb Cr Pr COMPONENT COMPONENT Y Cb Pb Cr Pr VIDEO...
-
Seite 41: Menü Eingb
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung S-VIDEO VIDEO VIDEOFORMAT VIDEO S-VIDEO FRAME LOCK COMPUTER IN1 COMPUTER- EINGANG... -
Seite 42: Auflösung
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung COMPUTER IN1 ENTER AUFLÖSUNG... - Seite 43 Menü SETUP ENTER Element Beschreibung AUTO- TRAPEZ AUSFÜHREN TRAPEZVERZ.
-
Seite 44: Menü Setup
Menü SETUP Menü SETUP (Fortsetzung) Element Beschreibung STILLMODUS SPIEGEL 50 , STANDBY-MOD. unten MONITOR OUT AUDIO OUT MONITOR OUT MONITOR MONITOR- AUSGANG MONITOR OUT COMPUTER IN MONITOR OUT... -
Seite 45: Menü Audio
Menü AUDIO ENTER Element Beschreibung LAUTST. LAUTSPRECHER AUDIO AUDIO OUT AUDIO IN VIDEO S-VIDEO COMPONENT... - Seite 46 Menü BILDSCHIRM ENTER Element Beschreibung SPRACHE MENU MENÜ-POS. BLANK BLANK...
-
Seite 47: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung unten START ENTER RESET Mein Bild ENTER RESET... - Seite 48 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung "Mein Bild-Registrierung ist beendet." Mein Bild "Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen." unten Mein Bild Sperre MELDUNG...
-
Seite 49: Quelle Name
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung ENTER INPUT RESET QUELLE NAME ENTER INPUT ENTER INPUT ENTER INPUT ENTER INPUT MY BUTTON SCHABLONE... - Seite 50 Menü OPT. ENTER Element Beschreibung AUTOM. SUCHE AUTO- TRAPEZ AUTO EIN...
-
Seite 51: Menü Opt
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung AUTOM-AUS CONTROL RESET LAMPENZEIT RESET FILTER-TIMER... -
Seite 52: Eine Taste
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung BUTTON 1 MY BUTTON MEINE TASTE MY BUTTON MY SOURCE/DOC.CAMERA MEINE QUELLE ENTER SERVICE... -
Seite 53: Filtermeldung
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung GEBL. GESCH. AUTO EINST. GEISTERBILD SERVICE FILTERMELDUNG... -
Seite 54: Tastensperre
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung TASTENSPERRE STANDBY/ON FERNB. FREQ. INFORMAT. SERVICE COMPONENT WERKS-RÜCKST. -
Seite 55: Sicherheit
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 1. Sicherheitsfunktionen benutzen 1.1 PASSWORT eingeben 6971. unten SICHERHEIT ENTER... -
Seite 56: Funktion Mein Bild Passwort Einschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 1.3 Wenn Sie Ihr PASSWORT vergessen haben RESET INPUT 2. Verwendung der Funktion Mein Bild PASSWORT SICHERHEIT 2.1 Funktion Mein Bild PASSWORT einschalten 2.2 PASSWORT eingeben... -
Seite 57: Passwort Ausschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung ENTER 2.3 PASSWORT ausschalten SICHERHEIT 2.4 Wenn Sie Ihr PASSWORT vergessen haben 3. Funktion PIN SPERRE benutzen 3.1 PIN-Code registrieren ENTER... -
Seite 58: Funktion Pin Sperre Ausschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung COMPUTER INPUT SICHERHEIT 3.2 Funktion PIN SPERRE ausschalten 3.3 Wenn Sie Ihren PIN-Code vergessen haben RESET INPUT... -
Seite 59: Bewegungsdetektor-Funktion Einschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 4. Verwenden der Bewegungsdetektor-Funktion 4.1 Bewegungsdetektor-Funktion einschalten ENTER SICHERHEIT 4.2 PASSWORT für Bewegungsdetektor eingeben ENTER... -
Seite 60: Bewegungsdetektor Ausschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung ENTER 4.3 Bewegungsdetektor ausschalten SICHERHEIT 4.4 Wenn Sie Ihr PASSWORT vergessen haben... -
Seite 61: Mein Text Eingeben
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 5. Verwendung der Funktion MEIN TEXT PASSWORT 5.1 MEIN TEXT eingeben ENTER INPUT RESET ENTER INPUT ENTER INPUT SICHERHEIT ENTER INPUT ENTER INPUT 5.2 MEIN TEXT anzeigen... -
Seite 62: Funktion Mein Text Passwort Einschalten
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 5.3 Funktion MEIN TEXT PASSWORT einschalten SICHERHEIT ENTER INPUT... - Seite 63 Menü NETZWERK ENTER HINWEIS Date/Time Settings Element Beschreibung ENTER SETUP DHCP (Dynamic Host...
-
Seite 64: Menü Netzwerk
Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung ADRESSE SUBNET- MASKE VORGABE- GATEWAY SETUP SERVER ZEITUNTERSCHIED DATUM U. ZEIT Date/Time Settings (Datum und... - Seite 65 Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung ENTER INPUT RESET ENTER INPUT PROJEKTOR NAME ENTER INPUT ENTER INPUT ENTER INPUT...
- Seite 66 Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung ENTER Zum Wechseln der angezeigten Abbildung MEIN BILD Um zum Menü zurückzukehren, drücken Zum Löschen der angezeigten Abbildung und ihrer Quelldatei im Projektor. RESET ENTER INPUT...
-
Seite 67: Informat
Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung INFORMAT. SERVICE... -
Seite 68: Menü G.u
Menü G.U. (geschl. Untertitel) Element Beschreibung ANZEIGEN MODUS KANAL... -
Seite 69: Wartung
Wartung Lampe austauschen Typennummer: DT00911 Lampe austauschen Wenn Sie den Austausch selber vornehmen: MENU VORSICHT HINWEIS... -
Seite 70: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG Zur Entsorgung der Lampe:... - Seite 71 Wartung Typennummer: MU05611...
- Seite 72 Wartung MENU WARNUNG HINWEIS...
-
Seite 73: Austausch Der Internen Uhr Batterie
Wartung Austausch der internen Uhr batterie HITACHI MAXELL CR2032 HINWEIS WARNUNG... - Seite 74 Wartung Inneres des Projektors WARNUNG VORSICHT...
-
Seite 75: Fehlersuche
Fehlersuche WARNUNG Verwandte Meldungen Meldung Beschreibung Es ist kein Eingangssignal vorhanden. Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Ein ungeeignetes Signal wird ausgegeben. -
Seite 76: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen LAMP TEMP POWER LAMP TEMP Netzanzeige Beschreibung -Anzeige -Anzeige Der Projektor ist im Standby-Zustand. orange nicht nicht Blinkt grün nicht nicht Der Projektor ist eingeschaltet. grün nicht nicht Der Projektor kühlt ab. Blinkt orange nicht nicht Der Projektor kühlt ab. -
Seite 77: Projektor Ausschalten
Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) LAMP TEMP Netzanzeige Beschreibung -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Blinkt nicht Blinkt grün Es besteht die Möglichkeit, dass das Innere des Blinkt grün Blinkt ca. 3 Mindestens 1 Power ON Zeitplan wird im Sekunden Projektor gespeichert. -
Seite 78: Nicht Auf Gerätefehler Hinweisende Anzeichen
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Siehe Anzeichen Seite Die Netzleitung wurde nicht angeschlossen. unterbrochen, beispielsweise durch einen Stromausfall usw. Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt. Die Signalleitungen sind nicht richtig angeschlossen. Die Signalquelle funktioniert nicht richtig. - Seite 79 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Signalleitungen sind nicht richtig angeschlossen. MUTE VOLUME + - Die Einstellungen für AUDIO/LAUTSPRECHER sind nicht korrekt. Der Objektivdeckel ist angebracht. Die Signalleitungen sind nicht richtig angeschlossen. Die Helligkeit ist sehr niedrig eingestellt. Der Computer kann den Projektor nicht als Plug-and- Play-Monitor erkennen.
- Seite 80 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Funktion EINFRIEREN ist eingeschaltet. FREEZE Farbeinstellungen sind nicht richtig. Die Einstellung FARBNORM ist nicht geeignet. Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. Die Funktion STILLMODUS ist eingeschaltet. Die Lampe hat fast das Ende ihrer Produktlebensdauer erreicht.
-
Seite 81: Technische Daten
Technische Daten Technische Daten Punkt Einzelheiten <CP-X206> <CP-X306> Computer-Eingangsanschluss Computer-Ausgangsanschluss Video-Eingangsanschluss Audio-Ein/Ausgangsanschluss Sonstige Lampe DT00911... - Seite 82 Technische Daten Technische Daten (Fortsetzung)
- Seite 83 Projektor CP-X206/CP-X306 Bedienungsanleitung (detailliert) Netzwerkbetrieb Haben Sie vielen Dank für den Kauf dieses Projektors. Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features bereitstellt. Web-Steuerung MEIN BILD (Standbildübertragung) Anzeige werden. WARNUNG HINWEIS Anerkennung von Warenzeichen...
- Seite 84 Inhalt Inhalt Inhalt ..................... 2 1. Hauptsächliche Funktionen............3 ........3 ..........3 2. Verbindung des Zubehörs und Einstellung des Netzwerkes ..4 ................ 4 ..........5 ................5 ................. 5 ............... 8 ..................9 3. Steuerung mit einem Browser..........10 ......
-
Seite 85: Mein Bild (Standbildübertragung) Anzeige
1. Hauptsächliche Funktionen 1.2 MEIN BILD (Standbildübertragung) Anzeige... -
Seite 86: Notwendige Vorbereitungen
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.1 Notwendige Vorbereitungen ein Netzleitung hat. HINWEIS Menü SETUP im Bedienungsanleitung (detailliert) - Benutzerhandbuch... -
Seite 87: Manuelle Netzwerk-Verbindungseinstellung
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung 2.2.1 Verbindung der Geräte bestehenden Netzwerk herstellen. 2.2.2 Netzwerk Einstellungen Abb. 2.2.2.b "Netzwerkverbindungen" Fenster... - Seite 88 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung)
- Seite 89 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) [Über die IP Addresse] • "0.0.0.0" ist keine gültige IP Adresse. HINWEIS...
-
Seite 90: "Internetoptionen" Einstellung
2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) 2.2.3 "Internetoptionen" Einstellung Klicken Sie Klicken Sie [Einstellungen]... - Seite 91 2. Verbindung des Zubehörs und Einstellung des Netzwerkes 2.2 Manuelle Netzwerk-Verbindungseinstellung (Fortsetzung) 2.2.4 Verbindungstest korrekt sind. ".
- Seite 92 3. Steuerung mit einem Browser Einstellen und Steuern des Projektors über einen Browser E-mail Alarm Projektor Steuerung über SNMP Ereignis Planung MEIN BILD (Standbildübertragung) Anzeige werden. Bedienung über das Netzwerk...
- Seite 93 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser HINWEIS...
- Seite 94 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Benutzer Projektors an. Network Settings Port Settings Mail Settings Alert Settings Schedule Settings Ablaufeinstellungen. Security Settings Projector Control Projector Status Network Restart Projektors neu.
- Seite 95 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.1 Login Beispiel 192.168.1.10 "http://192.168.1.10/" in das ". Die [Logon]. Passworte. Abschnitt Passwort <blank> <blank> angezeigt.
-
Seite 96: Network Information (Netzwerkinformationen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.2 Network Information (Netzwerkinformationen) Abschnitt Beschreibung DHCP IP Address Subnet Mask Default Gateway MAC Address... -
Seite 97: Network Settings (Netzwerk Einstellungen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.3 Network Settings (Netzwerk Einstellungen) Abschnitt Beschreibung DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway ist. sysLocation (SNMP) sysContact (SNMP) DNS Server Address [Apply]... - Seite 98 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) HINWEIS [Network Restart]...
-
Seite 99: Port Settings (Port Einstellungen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.4 Port Settings (Port Einstellungen) Abschnitt Beschreibung Network Control Port1 (Port:23) Port open [Enable] Authentication [Enable] Network Control Port2 (Port:9715) Port open [Enable] Authentication [Enable] [Enable] zur Port open [Enable], wenn... -
Seite 100: Mail Settings (Mail Einstellungen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.5 Mail Settings (Mail Einstellungen) Abschnitt Beschreibung [Enable] SMTP Server IP Address Network Settings (Netzwerk Einstellungen) [TO] oder [CC] für jede Adresse. [Apply] HINWEIS [Send Test Mail] [Send Test Mail]. - Seite 101 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.6 Alert Settings (Alarm Einstellungen) Abschnittsbeschreibung Cover Error Fan Error Air Flow Error Cold Error Filter Error Anderer Fehler. Other Error Schedule Execution Error Transition Detector Menü...
- Seite 102 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Einstellung der Meldungen SNMP Trap [Enable] [Enable] Send Mail Cold Start und Authentication Failure Mail Subject Cold Start und Authentication Failure Mail Text Cold Start und Authentication Failure [Apply] HINWEIS Filter Error...
-
Seite 103: Schedule Settings (Ablaufeinstellungen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.7 Schedule Settings (Ablaufeinstellungen) Abschnitt Beschreibung Daily Sunday Monday Tuesday Wednesday Thursday Friday Saturday... - Seite 104 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Die Ablaufeinstellungen werden unten gezeigt. Bechreibung Beschreibung [Enable] und aktiviern sie die Ablaufplanung. Schedule Date (Month/Day) [Apply] Bechreibung Beschreibung Power Input Source [Register] [Delete] [Reset] HINWEIS...
-
Seite 105: Date/Time Settings (Datum Und Zeit Einstellung)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.8 Date/Time Settings (Datum und Zeit Einstellung) Bechreibung Beschreibung Current Date Jahr/Monat/Tag Stunde:Minute:Sekunde [ON] Start Month Week hour Month Week hour... - Seite 106 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung [ON] SNTP SNTP Server IP Address Network Settings (Netzwerk Einstellungen) Cycle Stunde: Minute [Apply] HINWEIS [Network Restart] Adresse beraten.
-
Seite 107: Security Settings (Sicherheitseinstellungen)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.9 Security Settings (Sicherheitseinstellungen) Abschnitt Beschreibung Password Re-enter Password User authority User ID User Password Re-enter User Password... - Seite 108 3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Network Control Authentication Password Re-enter Authentication Password SNMP [Apply] HINWEIS [Network Restart]...
-
Seite 109: Projector Control (Projektorsteuerung)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.10 Projector Control (Projektorsteuerung) HINWEIS [Refresh]. Abschnitt Beschreibung Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Picture Brightness Contrast Color Tint Sharpness... -
Seite 110: Monitor Out
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Beschreibung Aspect Over Scan H Position H Phase H Size Auto Adjust Execute Input Progressive Color Space COMPONENT COMPUTER1 Funktion ein/aus. COMPUTER2 Funktion ein/aus. COMPUTER IN1 COMPUTER IN2 Setup... -
Seite 111: Audio Out
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) Abschnitt Bechreibung Audio Speaker COMPUTER IN1 COMPUTER IN2 COMPONENT Audio Out Standby AUDIO OUT Screen Language Menu Position H Blank Startup MyScreen Lock Message Option Auto Search Auto Keystone Auto on... -
Seite 112: Projector Status (Projektor Status)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.11 Projector Status (Projektor Status) Abschnitt Beschreibung Error Status Power Status Input Status Blank On/Off Mute Freeze... -
Seite 113: Network Restart (Netzwerk-Neustart)
3. Steuerung mit einem Browser 3.1 Einstellen und Steuern des Projektors über einen Browser (Fortsetzung) 3.1.12 Network Restart (Netzwerk-Neustart) Abschnitt Beschreibung Restart HINWEIS [Restart] 3.1.13 Logoff (Abmeldung) [Logoff]... -
Seite 114: E-Mail Alarm
3. Steuerung mit einem Browser 3.2 E-mail Alarm HINWEIS Mail Einstellungen ( "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] [Apply] HINWEIS SMTP Port [Network Restart] [Mail Settings] Abschnitt 3.1.5 Mail Settings (Mail Einstellungen) [Apply] HINWEIS [Send Test Mail] [Mail Settings] IP Address <Projektor IP Adresse>... -
Seite 115: Abschnitt 3.1.6 Alert Settings (Alarm Einstellungen)
3. Steuerung mit einem Browser 3.2 E-mail Alarm (Fortsetzung) [Alert Settings] Abschnitt 3.1.6 Alert Settings (Alarm Einstellungen) [Apply] IP Address <Projektor IP Adresse>... -
Seite 116: Projektor Steuerung Über Snmp
3. Steuerung mit einem Browser 3.3 Projektor Steuerung über SNMP HINWEIS SNMP Einstellungen ( 192.168.1.10. "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] SNMP Port HINWEIS SNMP Port [Network Restart] [Security Settings] [SNMP] ein. HINWEIS [Network Restart] [Alert Settings] [Enable] [Enable] wird. [Apply]... -
Seite 117: Ereignis Planung
3. Steuerung mit einem Browser 3.4 Ereignis Planung HINWEIS... - Seite 118 3. Steuerung mit einem Browser 3.4 Ereignis Planung (Fortsetzung) Ablaufeinstellungen ( werden. "http://192.168.1.10/" [Logon]. [Schedule Settings] [Sunday]. [Enable] handelt. [Apply] [Register] [Delete] HINWEIS...
- Seite 119 3. Steuerung mit einem Browser 3.4 Ereignis Planung (Fortsetzung) Datum und Zeit Einstellung ( "http://192.168.1.10/" [Logon]. [Apply] HINWEIS Daylight oder SNTP abschnitt "Austausch der internen Uhr batterie" in der Bedienungsanleitung (Kurzform).
- Seite 120 3. Steuerung mit einem Browser 3.5 MEIN BILD (Standbildübertragung) Anzeige werden. Anweisungen zu erhalten. Menü NETZWERK im Bedienungsanleitung (detailliert) - Benutzerhandbuch HINWEIS 35 für Abschnitt 3.4 Ereignis Planung...
- Seite 121 3. Steuerung mit einem Browser 3.5 MEIN BILD (Standbildübertragung) Anzeige (Fortsetzung) Beispiel: Wenn die IP-Adresse des Projektors auf 192.168.1.10 gestellt ist: "http://192.168.1.10/" [Logon]. [Port Settings] [Enable] 9716) [Enable] [Authentication] [Apply] [Security Settings] [Network Control] Authentisierung ein. [Apply] HINWEIS Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), und Port (Port: 9716).
-
Seite 122: Bedienung Über Das Netzwerk
3. Steuerung mit einem Browser 3.6 Bedienung über das Netzwerk Kommunikations Port HINWEIS verwendet wird. Command Control Einstellungen ( "http://192.168.1.10/" [Logon]. [Port Settings] Network Control Port1 (Port: 23) zu verwenden. [Enable] [Enable] für die [Authentication] [Enable] Network Control Port2 (Port: 9715) [Enable] für [Authentication] [Apply]... - Seite 123 3. Steuerung mit einem Browser 3.6 Bedienung über das Netzwerk (Fortsetzung) [Security Settings] [Network Control] [Apply] HINWEIS Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), und Port (Port: 9716). [Network Restart] starten.
- Seite 124 3. Steuerung mit einem Browser 3.6 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Antwort Fehler Code zugefugt. Header Datenlänge RS-232C-Befehl bilden.
- Seite 125 3. Steuerung mit einem Browser 3.6 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Antwort Antwort <Fehlerantwort> Antwort Fehler Code <Datenantwort> Antwort Daten <Projektor belegt Antwort> Antwort Statuscode <Authentisierungsfehler Antwort> Fehlercode für Antwort Authentisierung...
- Seite 126 3. Steuerung mit einem Browser 3.6 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Authentisierung HINWEIS...
- Seite 127 Projector CP-X206/CP-X306 User's Manual (detailed) Technical Example of PC signal Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 720 x 400 37.9 85.0 VESA TEXT 640 x 480 31.5 59.9 VESA VGA (60Hz) 640 x 480 37.9...
- Seite 128 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some PC models may be different. In such case, adjust the items V POSITION and H POSITION in IMAGE menu. Back porch (B) Front porch (D) Back porch (b) Front porch (d)
- Seite 129 Connection to the ports Connection to the ports COMPUTER IN1, COMPUTER IN2, MONITOR OUT D-sub 15pin mini shrink jack terminated (positive) • H/V. sync. Signal: TTL level (positive/negative) • Composite sync. Signal: TTL level Signal Signal Video Red 10 Ground Video Green 11 (No connection) Video Blue...
-
Seite 130: Component Video
Connection to the ports (continued) COMPONENT VIDEO Pb/Cb, Pr/Cr RCA jack x3 • System: 480i@60, 480p@60, 576i@50, 720p@50/60, 1080i@50/60 Port Signal Pb/Cb Pr/Cr S-VIDEO Mini DIN 4pin jack Signal Ground Ground VIDEO RCA jack • System: NTSC, PAL, SECAM, PAL-M, PAL-N, NTSC4.43... - Seite 131 Connection to the ports (continued) AUDIO IN1, AUDIO IN2 Ø3.5 stereo mini jack AUDIO IN3 RCA jack x2 AUDIO OUT Ø3.5 stereo mini jack To input SCART RGB signal; ex.: SCART connector (jack) RCA plugs SCART cable (plug) To input SCART RGB signal to the projector, use a SCART to RCA cable. Connect the plugs refer to above ex..
- Seite 132 Connection to the ports (continued) USB B type jack Signal 1 +5V 2 - Data 3 + Data 4 Ground CONTROL D-sub 9pin plug • About the details of RS-232C communication, please refer to the following page. Signal Signal Signal (No connection) (No connection) Ground...
-
Seite 133: Connecting The Cable
RS-232C Communication RS-232C Communication CONTROL port RS-232C cable (cross) RS-232C port of the projector of the computer - (1) (1) CD RD (2) (2) RD TD (3) (3) TD - (4) (4) DTR GND (5) (5) GND - (6) (6) DSR RTS (7) (7) RTS CTS (8) - Seite 134 RS-232C Communication (continued) Requesting projector status (Get command) (1) Send the following request code from the PC to the projector. Header + Command data (‘02H’ + ‘00H’ + type (2 bytes) + ‘00H’ + ‘00H’) (2) The projector returns the response code ‘1DH’ + data (2 bytes) to the PC. Changing the projector settings (Set command) (1) Send the following setting code from the PC to the projector.
- Seite 135 Command Control via the Network Command Control via the Network Communication Port The following two ports are assigned for the command control. TCP #23 TCP #9715 Command Control Settings Port Settings Click the [Enable] check box to open [Network Port open Control Port1 (Port: 23)] to use TCP #23.
- Seite 136 Command Control via the Network (continued) Command Format [TCP #23] 1. Protocol Consist of header (7 bytes) + command data (6 bytes) 2. Header BE + EF + 03 + 06 + 00 + CRC_low + CRC_high 3. Command data Command data chart byte_0 byte_1...
- Seite 137 Command Control via the Network (continued) Decreasing the projector setting value (Decrement command) (1) The PC sends the following decrement code to the projector. Header + Command data (‘05H’ + ‘00H’ + type (2 bytes) + ‘00H’ + ‘00H’) (2) The projector decreases the setting value on the above setting code. (3) The projector returns the response code ‘06H’...
- Seite 138 Command Control via the Network (continued) 7. Reply Data The connection ID (the data is same as the connection ID data on the sending data format) is attached to the Network control commands reply data. ACK reply: ‘06H’ + ‘xxH’ NAK reply: ‘15H’...
- Seite 139 RS-232C communication/Network Command table RS-232C communication/Network Command table Command Data Names Operation Type Header Action Type Setting Code Power Turn off BE EF 06 00 2A D3 01 00 00 60 00 00 Turn on BE EF 06 00 BA D2 01 00 00 60 01 00...
- Seite 140 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code User Gamma Pattern BE EF 06 00 FB FA 01 00 80 30 00 00 9 steps gray scale BE EF 06 00 6B FB 01 00 80 30 01 00...
- Seite 141 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code COLOR TEMP GAIN B BE EF 06 00 8C F5 02 00 B3 30 00 00 Increment BE EF 06 00 EA F5 04 00 B3 30 00 00 Decrement...
- Seite 142 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code OVER SCAN BE EF 06 00 91 70 02 00 09 22 00 00 Increment BE EF 06 00 F7 70 04 00 09 22 00 00 Decrement BE EF...
- Seite 143 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code FRAME LOCK – TURN OFF BE EF 06 00 3B C2 01 00 50 30 00 00 COMPUTER1 TURN ON BE EF 06 00 AB C3 01 00 50 30 01 00...
- Seite 144 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code COMPUTER1 BE EF 06 00 F2 F4 01 00 B5 20 00 00 COMPUTER2 BE EF 06 00 32 F6 01 00 B5 20 04 00 MONITOR OUT - COMPONENT BE EF...
- Seite 145 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code AUDIO-S-VIDEO AUDIO1 BE EF 06 00 D6 DD 01 00 32 20 01 00 AUDIO2 BE EF 06 00 26 DD 01 00 32 20 02 00 AUDIO3 BE EF...
- Seite 146 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code BLANK MyScreen BE EF 06 00 FB CA 01 00 00 30 20 00 ORIGINAL BE EF 06 00 FB E2 01 00 00 30 40 00 BLUE BE EF...
- Seite 147 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code MY BUTTON-1 BE EF 06 00 3A 33 01 00 00 36 00 00 COMPUTER1 BE EF 06 00 FA 31 01 00 00 36 04 00 COMPUTER2 BE EF...
- Seite 148 RS-232C communication/Network Command table (continued) Command Data Names Operation Type Header Action Type Setting Code BE EF 06 00 01 00 CLOSED CAPTION D2 62 02 37 01 00 CHANNEL BE EF 06 00 01 00 22 62 02 37 02 00 BE EF 06 00...
- Seite 149 Hitachi, Ltd. Consumer Business Group Shin-Otemachi Bldg 5f, 2-1, Otemachi 2-Chome, Chiyoda-Ku, Tokyo 100-0004 Japan HITACHI EUROPE LTD. HITACHI EUROPE S.A. Consumer Affairs Department 364, Kifissias Ave. & 1, Delfon Str. PO Box 3007 152 33 Chalandri Maidenhead Athens Berkshire SL6 8ZE...
