Außenmaße (Markisenbreite)
Das Außenmaß für die TKM-OL-Markise wird von Außenkante Abdeckkappe bis Außenkante
Abdeckkappe angegeben.
-Die Mindestbaubreite der TKM-OL beträgt bei Kurbel- und Motorantrieb:
150 cm Ausfall + 33 cm.
200 cm Ausfall + 42 cm.
250 cm Ausfall + 50 cm.
300 cm Ausfall + 50 cm.
-Die Mindestgröße liegt bei 183 cm x 150 cm.
-Die größte Breite beträgt 500 cm und die größte Ausladung 300 cm.
-Die TKM-OL ist nicht koppelbar.
(TÜV-geprüft mit 2 Armen und einer max. Größe von 15 qm).
Schnittmaße der TKM-OL-Profile
-Tuchwelle mit Schneckengetriebe
-Tuchwelle mit Motor
-Unterschale
-Oberschale
-Fallstange
Tuch- und Volantmaße
-Stoff-Breite bei Kurbelantrieb
-Stoff-Breite bei Motorantrieb
-Stoff-Ausfall
Achtung! Die Breite des Markisentuches ist um das Abzugsmaß kleiner als die Breite
der Markise. Nehmen Sie Rücksprache, um Irrtümer oder gar Reklamationen zu
vermeiden.
-Volant-Breite = Breite des Markisentuches.

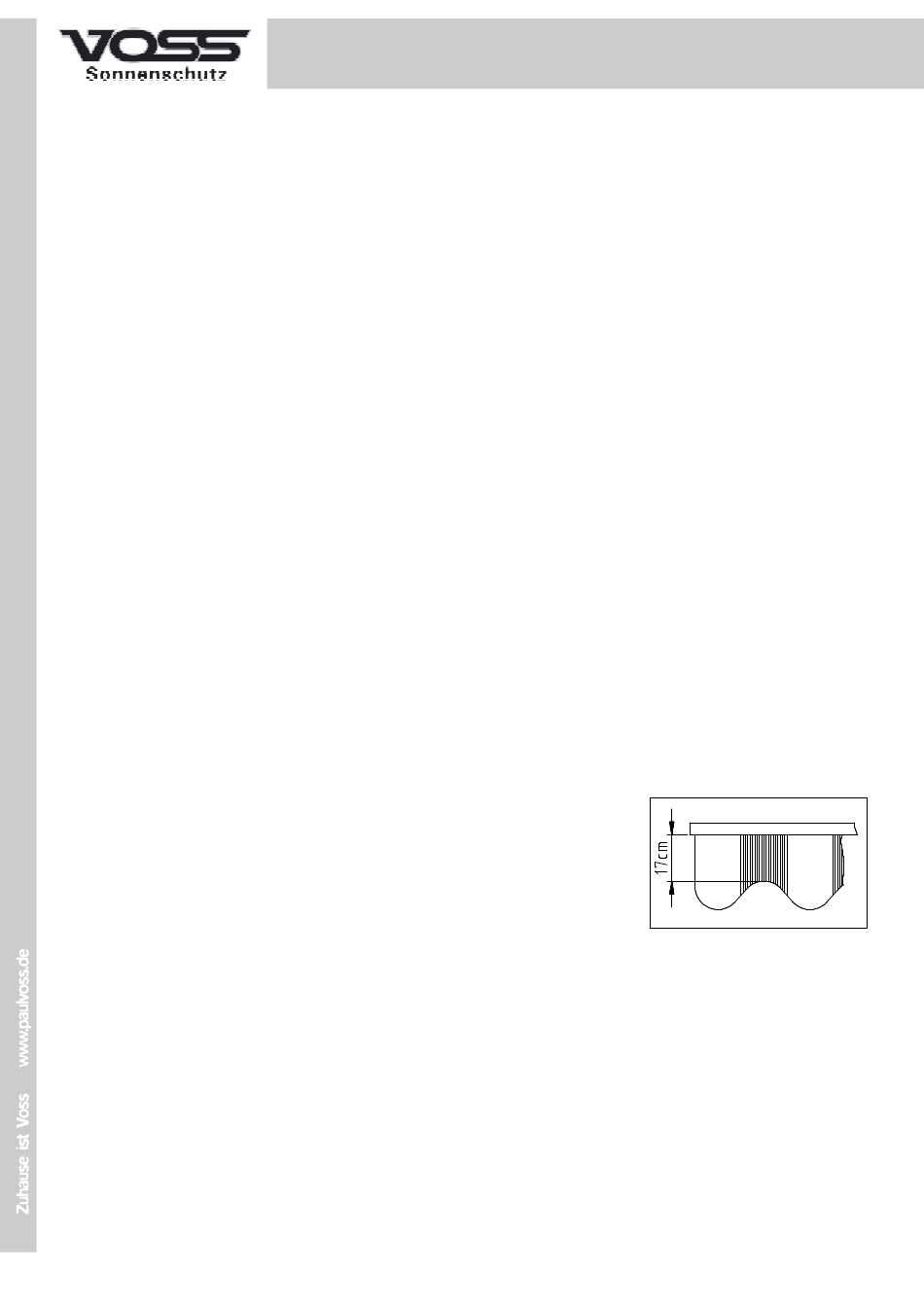

-Empfohlenes Stichbogenmaß = 17 cm (siehe Skizze).
Montage- und Bedienungsanleitung
= Markisenbreite - 17,5 cm.
= Markisenbreite - 19,5 cm.
= Markisenbreite - 15,1 cm.
= Markisenbreite - 15,1 cm.
= Markisenbreite - 11,4 cm.
= Markisenbreite - 20 cm.
= Markisenbreite - 22 cm.
= Markisenausfall + 0 cm.
