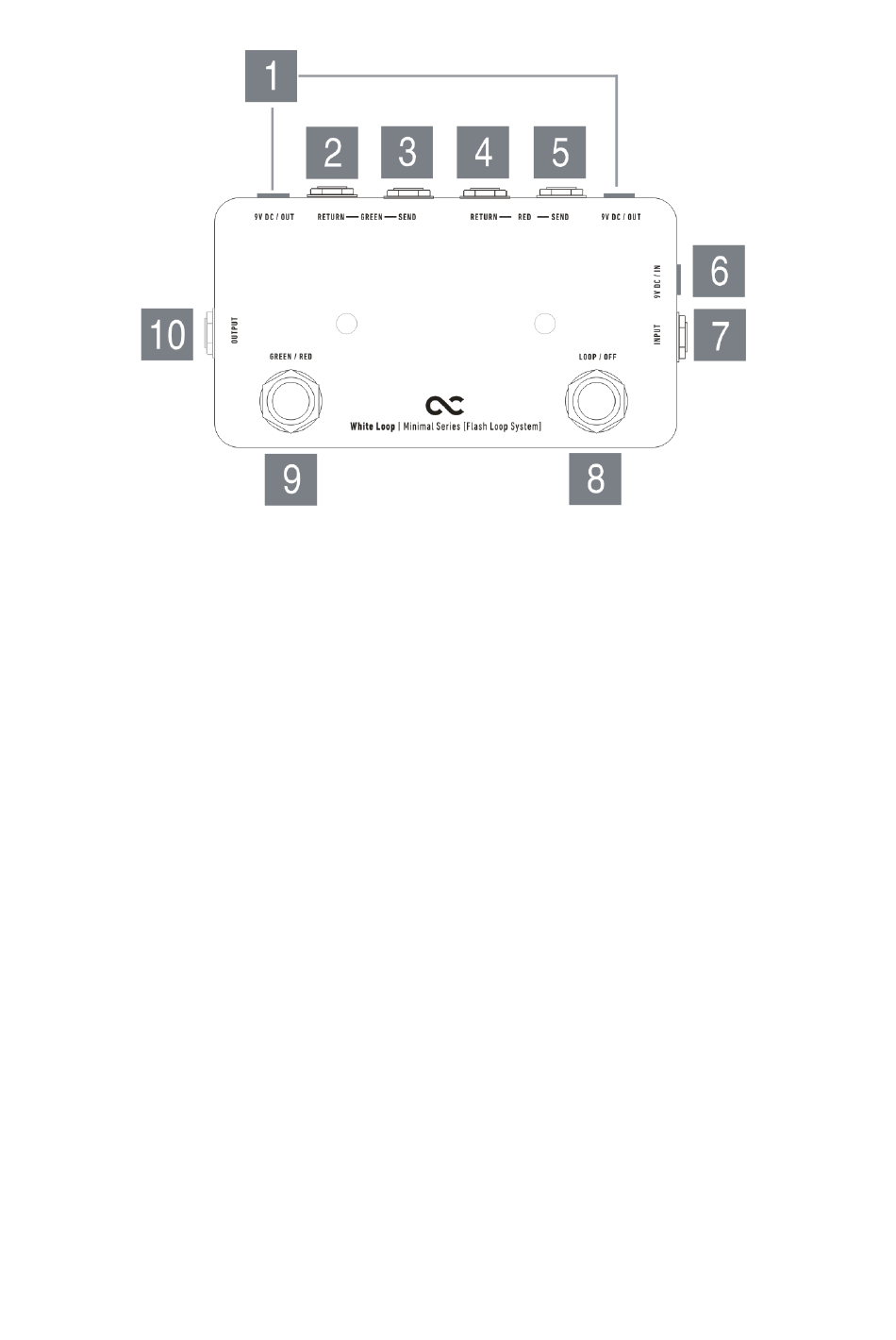

1. DC OUT: 9 Volt Stromversorgungsausgang für ein Effektpedal
2. GREEN LOOP RETURN: Ausgang der Effektpedal(e)
3. GREEN LOOP SEND: Eingang der Effektpedal(e)
4. RED LOOP RETURN: Ausgang der Effektpedal(e)
5. RED LOOP SEND: Eingang der Effektpedal(e)
6. 9VDC EINGANG: Es kann ein reguläres Netzteil mit 9V am Mittelkontakt verwendet werden.
(Wir empfehlen das One Control EPA2000 Netzteil.)
7. INPUT Buchse: Schließen Sie hier Ihr Instrument an.
8. FUSSSCHALTER: Schaltet den Master-Schalter des White Loop ein / aus. Im
ausgeschalteten Zustand wird der gesamte Umschalter im True Bypass umgangen.
9. FUSSSCHALTER: Schaltet zwischen GREEN und RED Loop um. Ist der GREEN Loop
gewählt, leuchtet die grüne LED, ist der RED Loop gewählt, leuchtet die rote LED.
10. AUSGANGSBUCHSE: Dies ist eine typische Ausgangsbuchse für den Anschluss an Ihren
Verstärker.
Die an die RED und GREEN Loops angeschlossenen Effektgeräte können damit auch in
aktiviertem Zustand über eine True Bypass Schaltung umgangen werden. Mit dem
GREEN/RED Umschalter kann in einem Schritt zwischen den beiden Effektschleifen
umgeschaltet werden.
Beide Loops können für den Anschluss eines Stimmgerätes verwendet werden, um
eine Stummschaltung beim Stimmen zu erreichen. Verwenden Sie dazu den SEND
Ausgang des grünen oder roten Loops.
