Inhaltszusammenfassung für D-Link DSM-520

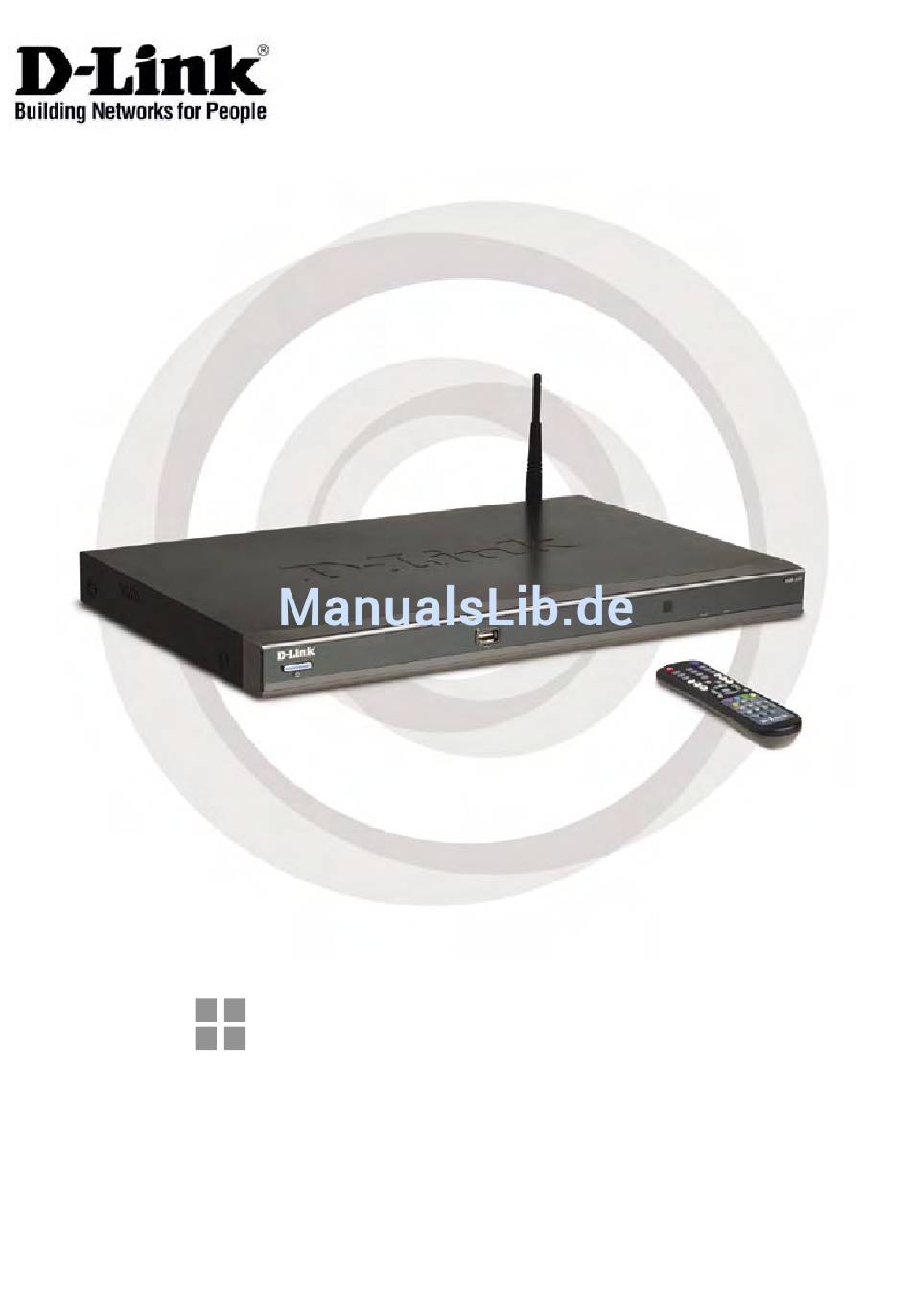

- Seite 1 Installationsanleitung Version 1.2 DSM-520 Drahtloser Media Player mit HDMI Support...
- Seite 2 Systemanforderungen DSM-520 Drahtloser Media Player mit Fernbedienung mit Antenne HDMI Support Batterien (Typ AAA) Installations- CD (einschließlich D-Link Media Server- ® Audio-/Video-Composite- Software, Kurzanleitung für die Installation Standardkabel (Chinch) und Benutzerhandbuch) CAT5-Ethernetkabel Scart- Kabel S-Video-Kabel Sollte eines dieser Teile fehlen, wenden Sie sich an Ihren Fachhändler.
- Seite 3 Anschluss, um Daten aus USB- Speichergeräten wiederzugeben. Power-Taste Infrarotsensor Drücken Sie die Power-Taste, Zeigen Sie zur Bedienung um die DSM-520 zu starten. d e s D S M - 5 2 0 m i t d e r mitgelieferten Fernbedienung auf den Infrarotsensor.
- Seite 4 Hardware-Übersicht Antenne Koaxial-digitaler Audioanschluss Optisch-digitaler Audioanschluss Composite- Audioanschluss Power Ethernet Receptacle HDMI Scart (High-Definition Multimedia- S-Video Schnittstelle) Composite- Video Reset (Zurücksetzen) Mit dieser Taste wird der DSM-520 auf die werksseitigen Voreinstellungen zurückgesetzt.
- Seite 5 Musik-, Video- oder Fotodateien befinden, die Sie mit dem DSM-520 abspielen möchten. Befolgen Sie zum Installieren der Software die Anweisungen in diesem Abschnitt. Legen Sie die CD-ROM mit der DSM-520-Software in das CD- ROM-Laufwerk ein. Daraufhin wird folgendes Dialogfeld angezeigt: Klicken Sie auf Install D-Link ®...
- Seite 6 Die D-Link Media Server-Software installieren ® The D-Link license agreement screen appears. Klicken Sie auf Next (Weiter). Wählen Sie einen Zielordner aus, oder übernehmen Sie das vorgeschlagene Verzeichnis. Die D-Link Media Server- Software wird in dieses Verzeichnis auf Ihrem System kopiert.
- Seite 7 Windows gestartet werden soll. Die erforderliche Software wird in die von Ihnen gewählten Verzeichnisse auf dem Computer kopiert. Klicken Sie auf Install (Installieren). ® Markieren Sie Launch D-Link ® Media Server (D-Link Media Server starten). Klicken Sie auf Finish (Fertig stellen).
- Seite 8 Die D-Link Media Server-Software konfigurieren ® Wenn Sie das Kontrollkästchen Launch D-Link Media Server (D-Link Media Server starten) aktivieren, werden die folgenden Dialogfelder eingeblendet: W ä h l e n S i e a u f d e r Registerkarte File Types...
- Seite 9 Die D-Link Media Server-Software konfigurieren ® Wählen Sie den Ordner mit den Dateien aus, die Sie gemeinsam nutzen möchten. Klicken Sie auf OK Wiederholen Sie diese Schritte, bis alle Ordner mit Audio-, Video- und Fotodateien, die Sie g e m e i n s a m n u t z e n möchten, hinzugefügt...
- Seite 10 Die D-Link Media Server-Software konfigurieren ® Auf der Registerkarte Media Files (Media- Dateien) werden Ihre g e s a m t e n A u d i o - , Video- und Fotodateien angezeigt. Klicken Sie auf Close (Schließen).
- Seite 11 Fernsehers. • Scart Verbinden Sie das Kabel mit dem entsprechenden Anschluss des DSM-520 und dem Scart- Videoanschluss des Fernsehers. Mit der Taste VIDEO OUT auf der Fernbedienung können Sie zwischen Composite-/S- Video-, Scart- und HDMI- Ausgang wechseln. Wenn Sie den Komponentenanschluss...
- Seite 12 Anschluss an Ihrem Fernseher oder Audio-/Videosystem. Hinweis: Dieses Kabel ist nicht im Lieferumfang enthalten. In der Standardeinstellung ist der DSM-520 auf den Composite- /S-Video-Modus festgelegt. Mit der Taste VIDEO OUT auf der Fernbedienung können Sie zwischen den verschiedenen Videomodi wechseln.
- Seite 13 Den DSM-520 anschließen Audioanschlüsse In der Standardeinstellung ist der DSM-520 auf den Composite- Audioausgang festgelegt. Mit der Taste AUDIO OUT auf der Fernbedienung können Sie zwischen Composite- Audioausgang und optisch-digitalem Audioausgang (optisch/koaxial) wechseln. Sie haben folgende drei Möglichkeiten, ein Audiogerät an den DSM-520 anzuschließen:...
- Seite 14 Den DSM-520 anschließen Netzwerkanschlüsse Sie haben folgende zwei Möglichkeiten, den DSM-520 an ein Netzwerk anzuschließen: • RJ-45 Ethernet- Anschluss V e r b i n d e n S i e d e n Netzwerkanschluss über das mitgelieferte Ethernet-Kabel mit einem Router oder Hub im Netzwerk.
- Seite 15 Den DSM-520 anschließen In der Abbildung unten wird schematisch Ihr Netzwerk dargestellt, wenn alle Verbindungen zum MediaLounge™ Wireless Media Player DSM-520 mit HDMI Support hergestellt wurden. Kabel-/DSL-Modem Digitaler Camcorder Drahtloser Router NAS-Gerät MP3-Player Desktop-PC Digitalkamera Webcam Drahtloser Media Player DSM-520 mit HDMI Support...
- Seite 16 1. Power-Taste (Ein/Aus) 2. Zifferntasten 3. HOME (Startseite) 4. “.” (Punkt) 5. DELETE (Löschen) 6. MUTE (Stumm schalten) 7. PAGE UP & DOWN (Seite nach oben/unten) 8. Volume +/- (Lautstärkeregler) 9. BACK (Zurück) 10. ENTER (Eingabe) 11. Navigationstasten 12. SETUP 13.
- Seite 17 Fernbedienung. Auf dem Bildschirm wird dann eine Tastatur angezeigt. Mit der Tastatur können Sie neben vielen anderen Funktionen Ihrem DSM-520 einen Namen zuweisen oder nach Musik, Fotos oder Videos suchen. So verwenden Sie die Tastatur: Markieren Sie einen Buchstaben mit den Pfeiltasten der Fernbedienung, und drücken Sie dann die Taste ENTER.
- Seite 18 Der DSM-520-Installationsassistent Beim erstmaligen Starten des DSM-520 wird der Installationsassistent angezeigt. Der Installationsassistent führt Sie durch die einzelnen Schritte der Konfiguration des DSM-520. Sie können auch Windows ® Connect Now (WCN) verwenden (siehe S. 22), um das Einrichten der drahtlosen Verbindung zu vereinfachen.
- Seite 19 Der DSM-520-Installationsassistent Geben Sie einen beliebigen Namen ein, oder übernehmen Sie die Standardeinstellungen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie den Netzwerktyp aus. Falls Sie Wired (konventionelles Netzwerk) ausgewählt haben, fahren Sie bei Your Current Network Settings (Aktuelle Netzwerkeinstellungen) fort (siehe S.
- Seite 20 Der DSM-520-Installationsassistent Die aktuellen Netzwerkeinstellungen werden angezeigt und können an dieser Stelle geändert werden. Die Schlüssel können im Hex- Format oder im ASCII-Format eingegeben werden. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung auf der CD-ROM. Klicken Sie auf Next (Weiter), um fortzufahren.
- Seite 21 Dateitypen finden Sie im Benutzerhandbuch auf der MediaLounge™- CD-ROM. M i t d e m M e d i a L o u n g e ™ DSM-520 können Sie nun per Streaming Musik, Bilder und Videoclips abspielen und auf Ihrem Home Entertainment- System genießen.
- Seite 22 Verbindung vorgenommen wurden, können Sie anstelle des Installationsassistenten auch Windows Connect Now (WCN) ® zur Konfiguration der drahtlosen Verbindung des DSM-520 verwenden. Hinweis: WCN ist nur auf Computern mit Windows® XP Service Pack 2 verfügbar. Klicken Sie auf Start > Alle P r o g r a m m e >...
- Seite 23 Die drahtlose Verbindung mit WCN konfigurieren Wählen Sie die Option zum Hinzufügen neuer Computer oder Geräte zum vorhandenen drahtlosen Netzwerk aus. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie die Option Use a USB flash drive (USB- Flash-Laufwerk verwenden) aus, um die Einstellungen für das drahtlose Netzwerk zu übernehmen.
- Seite 24 Die drahtlose Verbindung mit WCN konfigurieren Verbinden Sie das Flash- Laufwerk mit einem USB- Anschluss des Computers. Klicken Sie auf Next (Weiter), um fortzufahren. Wenn die Einstellungen für das drahtlose Netzwerk auf dem USB-Flash-Laufwerk gespeichert wurden, wird f o l g e n d e s D i a l o g f e l d eingeblendet:...
- Seite 25 Entfernen Sie anschließend das USB-Flash-Laufwerk vom PC, und schließen Sie das USB-Flash-Laufwerk an den USB-Anschluss auf der Vorderseite des DSM-520 Auf dem DSM-520 wird das folgende Dialogfeld eingeblendet: Klicken Sie auf Next (Weiter), um fortzufahren. Wenn die Einstellungen für das drahtlose Netzwerk übernommen wurden, wird...
- Seite 26 Die drahtlose Verbindung mit WCN konfigurieren Entfernen Sie nun das USB-Flash-Laufwerk vom DSM-520, und schließen Sie es wieder an den USB- Anschluss des Computers Klicken Sie auf Next (Weiter), um fortzufahren. Klicken Sie auf Finish (Fertig stellen). Damit ist die Konfiguration des drahtlosen...
- Seite 27 Hinweise...
-
Seite 28: Technische Unterstützung
0,12€/Min aus dem Festnetz der Deutschen Telekom. Telefonische technische Unterstützung erhalten Sie Montags bis Freitags von 09.00 bis 17.30 Uhr. Unterstützung erhalten Sie auch bei der Premiumhotline für D-Link Produkte unter der Rufnummer 09001-475767 Montag bis Freitag von 6-22 Uhr und am Wochenende von 11-18 Uhr.
