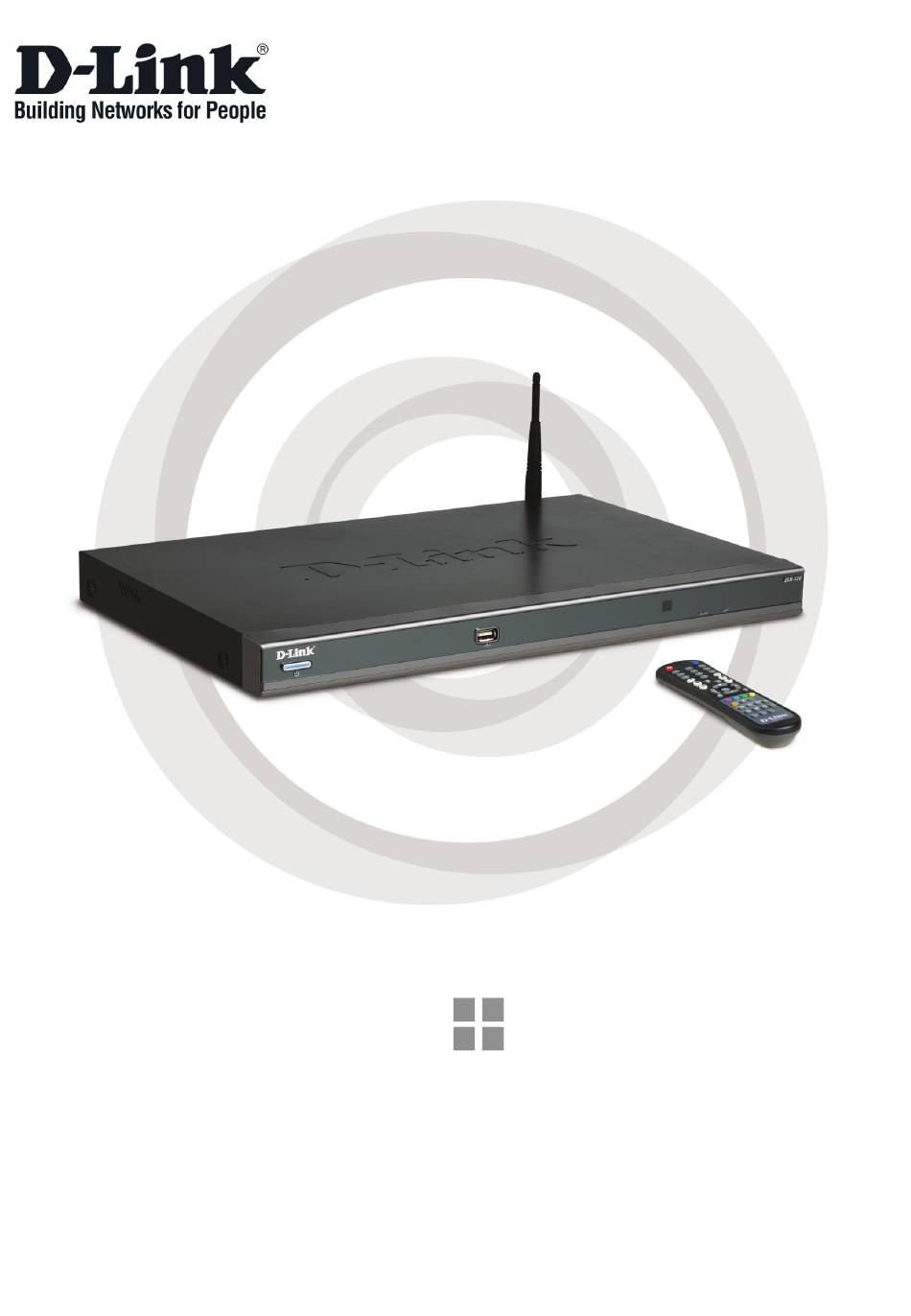

Seite 1 Install Guide Version 1.2 DSM-520 Wireless HD Media Player...
Seite 2 System Requirements...
Seite 3 Use this port to directly playback content stored in USB storage devices. Power Button Remote Sensor To manually start the DSM-520 To operate the DSM-520, without the remote control, point the supplied remote simply press this power button. control at the remote...
Seite 4 Hardware Overview Antenna Coaxial Digital Audio Optical Digital Audio Composite Audio Power Ethernet Receptacle SCART HDMI S-Video Composite Video Reset This button will restore the DSM-520 to factory default settings.
Seite 5 Install the D-Link Media Server Software on each PC that contains ® music, video, or photo ﬁ les you wish to use with the DSM-520. Follow the steps in this section to install the software. Insert the DSM-520 CD-ROM into the CD-ROM drive and the following screen will appear.
Seite 6 The D-Link license agreement screen appears. Click Next Choose a destination location or accept the default location. This is where the D-Link Media Server software will be copied to on your system. Click Next Choose a start menu folder or accept the default location.
Seite 7 Installing the D-Link Media Server ® Select the icons you want created. Select Create a desktop icon to access the program from your desktop. Select Create a Quick Launch icon to access the program from your taskbar. Select Create a startup icon so the program launches on startup.
Seite 8 Conﬁ guring the D-Link Media Server ® If you checked the Launch D-Link Media Server check box, the ® following screens will be displayed. The File Types tab is where you select the types of audio, video, and photo ﬁ les that you want to share.
Seite 9 Conﬁ guring the D-Link Media Server ® Select the folder containing the ﬁ les you wish to share. Click OK Repeat the steps until all of the folders containing audio, video, and photos you want to share have been added.
Seite 10 Conﬁ guring the D-Link Media Server ® The Media Files tab will show all your audio, video, and photo ﬁ les as well. Click Close...
Seite 11: Video Connections
Connecting the DSM-520 All audio, video, and networking connections are located on the rear panel of the DSM-520. Video Connections Select one of four ways to connect video to your DSM-520: • Composite Video Connector Plug the supplied yellow video cable into the VIDEO...
Seite 12 Note: This cable is not supplied. By default the DSM-520 is set to Composite/S-Video mode. Pressing the VIDEO OUT button on your remote control will allow you to switch between different video modes. Press the VIDEO OUT button once to switch into SCART mode.
Seite 13: Audio Connections
Connecting the DSM-520 Audio Connections By default the DSM-520 is set to composite audio output. The AUDIO OUT button on the remote control toggles between the composite audio output and the optical digital audio output (optical/coaxial). Select one of three ways to connect audio to your DSM-520: •...
Seite 14 Connecting the DSM-520 Network Connections Select one of two ways to connect your DSM-520 to your network: • RJ-45 Ethernet Connector Connect the supplied Ethernet cable to the network cable connector, and attach the other end to a router or hub on your network.
Seite 15 Connecting the DSM-520 Below is a diagram displaying what your network might look like once all of the connections have been made to the MediaLounge™ DSM-520 Wireless HD Media Player.
Seite 16 Using the Remote Control 1. Power 2. Alphanumeric Keys 3. HOME 4. “.” (period or dot) 5. DELETE 6. MUTE 7. PAGE UP & DOWN 8. VOLUME + & - 9. BACK 10. ENTER 11. Navigation Buttons 12. SETUP 13. MENU 14.
Seite 17 The keyboard is used for a variety of functions such as naming your DSM-520 and performing searches for music, photos or video. To use the keyboard, highlight a character with the arrow buttons on the remote control and press the ENTER button. Text can also be entered by using numbers 2-9 on the remote, just as you would on a cell phone.
Seite 18 DSM-520 Setup Wizard Upon initial startup, the DSM-520 displays the Setup Wizard. The Setup Wizard will guide you through the necessary steps for conﬁ guring the DSM-520. You can also use Windows Connect Now ® (WCN) to simplify the wireless setup, skip to page 22.
Seite 19 DSM-520 Setup Wizard Type in a name of your choice or select the default setting. Click Next to continue Select your network connection type. If selecting Wired, skip to Your Current Network Settings on page 20 Click Next to continue...
Seite 20 DSM-520 Setup Wizard Your current network settings are displayed and can be changed at this point. Keys can be entered in hex or ASCII format. See the User Manual located on the CD-ROM for details. Click Next to continue Your current network settings are displayed and can be changed at this point.
Seite 21 For detailed usage instructions and information on supported ﬁ le types, please refer to the User Manual that is located on the MediaLounge™ CD-ROM. Your MediaLounge™ DSM-520 is now ready to stream music, photo, and video content for enjoyment on your home entertainment center.
Seite 22 If you already have wireless settings conﬁ gured on your PC, instead of using the setup wizard, you can use Windows Connect Now (WCN) ® to conﬁ gure the wireless settings on your DSM-520. Note: WCN is only available on PCs running Windows XP with ®...
Seite 23 Conﬁ gure Wireless Settings with WCN Select the option to add new computers or devices to your existing wireless network. Click Next to continue Select the option Use a USB ﬂ ash drive, to save your wireless network settings. Click Next to continue...
Seite 24 Conﬁ gure Wireless Settings with WCN Plug your ﬂ ash drive into a USB port on this computer. Click Next to continue This screen will appear when the wireless settings have been saved to the USB ﬂ ash drive.
Seite 25 Conﬁ gure Wireless Settings with WCN Next, remove the USB Flash Drive from your PC and insert it into the USB port on the DSM-520, which is located on the front panel. The following screens will appear on the DSM-520.
Seite 26 Conﬁ gure Wireless Settings with WCN Next, remove the USB Flash Drive from the DSM-520 and insert it back into the USB port on your PC. Click Next to continue Click Finish You have Completed Conﬁ guring your Wireless Settings using WCN!
Seite 27 Notes...
Seite 28: Technical Support
Technical Support You can find software updates and user documentation on the D-Link websites. If you require product support, we encourage you to browse our FAQ section on the Web Site before contacting the Support line. We have many FAQ’s which...
Seite 29 Installationsanleitung Version 1.2 DSM-520 Drahtloser Media Player mit HDMI Support...
Seite 30 Systemanforderungen DSM-520 Drahtloser Media Player mit Fernbedienung mit Antenne HDMI Support Batterien (Typ AAA) Installations- CD (einschließlich D-Link Media Server- ® Audio-/Video-Composite- Software, Kurzanleitung für die Installation Standardkabel (Chinch) und Benutzerhandbuch) CAT5-Ethernetkabel Scart- Kabel S-Video-Kabel Sollte eines dieser Teile fehlen, wenden Sie sich an Ihren Fachhändler.
Seite 31 Anschluss, um Daten aus USB- Speichergeräten wiederzugeben. Power-Taste Infrarotsensor Drücken Sie die Power-Taste, Zeigen Sie zur Bedienung um die DSM-520 zu starten. d e s D S M - 5 2 0 m i t d e r mitgelieferten Fernbedienung auf den Infrarotsensor.
Seite 32 Hardware-Übersicht Antenne Koaxial-digitaler Audioanschluss Optisch-digitaler Audioanschluss Composite- Audioanschluss Stromanschluss Ethernet HDMI Scart (High-Deﬁ nition Multimedia- S-Video Schnittstelle) Composite- Video Reset (Zurücksetzen) Mit dieser Taste wird der DSM-520 auf die werksseitigen Voreinstellungen zurückgesetzt.
Seite 33 Musik-, Video- oder Fotodateien beﬁ nden, die Sie mit dem DSM-520 abspielen möchten. Befolgen Sie zum Installieren der Software die Anweisungen in diesem Abschnitt. Legen Sie die CD-ROM mit der DSM-520-Software in das CD- ROM-Laufwerk ein. Daraufhin wird folgendes Dialogfeld angezeigt: Klicken Sie auf Install D-Link ®...
Seite 34 Bedingungen erscheinen. Klicken Sie auf Next (Weiter). Wählen Sie einen Zielordner aus, oder übernehmen Sie das vorgeschlagene Verzeichnis. Die D-Link Media Server- Software wird in dieses Verzeichnis auf Ihrem System kopiert. Klicken Sie auf Next (Weiter). Wählen Sie einen Ordner für das Startmenü...
Seite 35 Windows gestartet werden soll. Die erforderliche Software wird in die von Ihnen gewählten Verzeichnisse auf dem Computer kopiert. Klicken Sie auf Install (Installieren). ® Markieren Sie Launch D-Link ® Media Server (D-Link Media Server starten). Klicken Sie auf Finish (Fertig stellen).
Seite 36 Die D-Link Media Server-Software konﬁ gurieren ® Wenn Sie das Kontrollkästchen Launch D-Link Media Server (D-Link Media Server starten) aktivieren, werden die folgenden Dialogfelder eingeblendet: W ä h l e n S i e a u f d e r...
Seite 37 Die D-Link Media Server-Software konﬁ gurieren ® Wählen Sie den Ordner mit den Dateien aus, die Sie gemeinsam nutzen möchten. Klicken Sie auf OK Wiederholen Sie diese Schritte, bis alle Ordner mit Audio-, Video- und Fotodateien, die Sie g e m e i n s a m n u t z e n möchten, hinzugefügt...
Seite 38 Die D-Link Media Server-Software konﬁ gurieren ® Auf der Registerkarte Media Files (Media- Dateien) werden Ihre g e s a m t e n A u d i o - , Video- und Fotodateien angezeigt. Klicken Sie auf Close (Schließen).
Seite 39 Fernsehers. • Scart Verbinden Sie das Kabel mit dem entsprechenden Anschluss des DSM-520 und dem Scart- Videoanschluss des Fernsehers. Mit der Taste VIDEO OUT auf der Fernbedienung können Sie zwischen Composite-/S- Video-, Scart- und HDMI- Ausgang wechseln. Wenn Sie den Komponentenanschluss...
Seite 40 Anschluss an Ihrem Fernseher oder Audio-/Videosystem. Hinweis: Dieses Kabel ist nicht im Lieferumfang enthalten. In der Standardeinstellung ist der DSM-520 auf den Composite- /S-Video-Modus festgelegt. Mit der Taste VIDEO OUT auf der Fernbedienung können Sie zwischen den verschiedenen Videomodi wechseln.
Seite 41 Den DSM-520 anschließen Audioanschlüsse In der Standardeinstellung ist der DSM-520 auf den Composite- Audioausgang festgelegt. Mit der Taste AUDIO OUT auf der Fernbedienung können Sie zwischen Composite- Audioausgang und optisch-digitalem Audioausgang (optisch/koaxial) wechseln. Sie haben folgende drei Möglichkeiten, ein Audiogerät an den DSM-520 anzuschließen:...
Seite 42: Netzwerkanschlüsse
Den DSM-520 anschließen Netzwerkanschlüsse Sie haben folgende zwei Möglichkeiten, den DSM-520 an ein Netzwerk anzuschließen: • RJ-45 Ethernet- Anschluss V e r b i n d e n S i e d e n Netzwerkanschluss über das mitgelieferte Ethernet-Kabel mit einem Router oder Hub im Netzwerk.
Seite 43 Den DSM-520 anschließen In der Abbildung unten wird schematisch Ihr Netzwerk dargestellt, wenn alle Verbindungen zum MediaLounge™ Wireless Media Player DSM-520 mit HDMI Support hergestellt wurden. Kabel-/DSL-Modem Digitaler Camcorder Drahtloser Router NAS-Gerät MP3-Player Desktop-PC Digitalkamera Webcam Drahtloser Media Player DSM-520 mit HDMI Support...
Seite 44 Fernbedienung verwenden 1. Power-Taste (Ein/Aus) 2. Zifferntasten 3. HOME (Startseite) 4. “.” (Punkt) 5. DELETE (Löschen) 6. MUTE (Stumm schalten) 7. PAGE UP & DOWN (Seite nach oben/unten) 8. Volume +/- (Lautstärkeregler) 9. BACK (Zurück) 10. ENTER (Eingabe) 11. Navigationstasten 12.
Seite 45 Fernbedienung. Auf dem Bildschirm wird dann eine Tastatur angezeigt. Mit der Tastatur können Sie neben vielen anderen Funktionen Ihrem DSM-520 einen Namen zuweisen oder nach Musik, Fotos oder Videos suchen. So verwenden Sie die Tastatur: Markieren Sie einen Buchstaben mit den Pfeiltasten der Fernbedienung, und drücken Sie dann die Taste ENTER.
Seite 46 Der DSM-520-Installationsassistent Beim erstmaligen Starten des DSM-520 wird der Installationsassistent angezeigt. Der Installationsassistent führt Sie durch die einzelnen Schritte der Konﬁ guration des DSM-520. Sie können auch Windows ® Connect Now (WCN) verwenden (siehe S. 22), um das Einrichten der drahtlosen Verbindung zu vereinfachen.
Seite 47 Der DSM-520-Installationsassistent Geben Sie einen beliebigen Namen ein, oder übernehmen Sie die Standardeinstellungen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie den Netzwerktyp aus. Falls Sie Wired (konventionelles Netzwerk) ausgewählt haben, fahren Sie bei Your Current Network Settings (Aktuelle Netzwerkeinstellungen) fort (siehe S.
Seite 48 Der DSM-520-Installationsassistent Die aktuellen Netzwerkeinstellungen werden angezeigt und können an dieser Stelle geändert werden. Die Schlüssel können im Hex- Format oder im ASCII-Format eingegeben werden. Weitere Informationen hierzu ﬁ nden Sie in der Bedienungsanleitung auf der CD-ROM. Klicken Sie auf Next (Weiter), um fortzufahren.
Seite 49 Dateitypen ﬁ nden Sie im Benutzerhandbuch auf der MediaLounge™- CD-ROM. M i t d e m M e d i a L o u n g e ™ DSM-520 können Sie nun per Streaming Musik, Bilder und Videoclips abspielen und auf Ihrem Home Entertainment- System genießen.
Seite 50 Verbindung vorgenommen wurden, können Sie anstelle des Installationsassistenten auch Windows Connect Now (WCN) ® zur Konfiguration der drahtlosen Verbindung des DSM-520 verwenden. Hinweis: WCN ist nur auf Computern mit Windows® XP Service Pack 2 verfügbar. Klicken Sie auf Start > Alle P r o g r a m m e >...
Seite 51 Die drahtlose Verbindung mit WCN konﬁ gurieren Wählen Sie die Option zum Hinzufügen neuer Computer oder Geräte zum vorhandenen drahtlosen Netzwerk aus. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie die Option Use a USB flash drive (USB- Flash-Laufwerk verwenden) aus, um die Einstellungen für das drahtlose Netzwerk zu übernehmen.
Seite 52 Die drahtlose Verbindung mit WCN konﬁ gurieren Verbinden Sie das Flash- Laufwerk mit einem USB- Anschluss des Computers. Klicken Sie auf Next (Weiter), um fortzufahren. Wenn die Einstellungen für das drahtlose Netzwerk auf dem USB-Flash-Laufwerk gespeichert wurden, wird f o l g e n d e s D i a l o g f e l d eingeblendet:...
Seite 53 Entfernen Sie anschließend das USB-Flash-Laufwerk vom PC, und schließen Sie das USB-Flash-Laufwerk an den USB-Anschluss auf der Vorderseite des DSM-520 Auf dem DSM-520 wird das folgende Dialogfeld eingeblendet: Klicken Sie auf Next (Weiter), um fortzufahren. Wenn die Einstellungen für das drahtlose Netzwerk übernommen wurden, wird...
Seite 54 Die drahtlose Verbindung mit WCN konﬁ gurieren Entfernen Sie nun das USB-Flash-Laufwerk vom DSM-520, und schließen Sie es wieder an den USB- Anschluss des Computers Klicken Sie auf Next (Weiter), um fortzufahren. Klicken Sie auf Finish (Fertig stellen). Damit ist die Konﬁ guration des drahtlosen...
Seite 55 Hinweise...
Seite 56: Technische Unterstützung
0,12€/Min aus dem Festnetz der Deutschen Telekom. Telefonische technische Unterstützung erhalten Sie Montags bis Freitags von 09.00 bis 17.30 Uhr. Unterstützung erhalten Sie auch bei der Premiumhotline für D-Link Produkte unter der Rufnummer 09001-475767 Montag bis Freitag von 6-22 Uhr und am Wochenende von 11-18 Uhr.
Seite 57: Guide D'installation
Guide d’installation Version 1.2 DSM-520 Lecteur multimédia haute déﬁnition sans ﬁl...
Seite 58 DSM-520 Lecteur multimédia haute Télécommande avec Antenne déﬁ nition sans ﬁ l piles AAA CD d’installation (Logiciel D-Link Media Server, Guide Câble audio/vidéo RCA d’installation rapide et Manuel) composite standard Câble Ethernet CAT5 Câble Péritel Câble S-vidéo En l’absence de l’un des éléments ci-dessus, contactez votre revendeur.
Seite 59 Utilisez ce port pour lire directement le contenu stocké dans les périphériques de stockage USB. Bouton d’alimentation Capteur Pour démarrer manuellement le Pour utiliser le DSM-520, DSM-520 sans la télécommande, pointez la télécommande appuyez sur ce bouton. fournie en direction du capteur.
Seite 60 Présentation du matériel Antenne Audio numérique coaxial Audio numérique optique Audio composite Power Ethernet Receptacle Péritel HDMI S-vidéo Vidéo composite Bouton de réinitialisation Ce bouton rétablit les paramètres par défaut du DSM-520.
Seite 61 ® des ﬁ chiers audio, vidéo ou image que vous souhaitez utiliser avec le DSM-520. Pour installer le logiciel, procédez comme suit : Insérez le CD-ROM DSM-520 dans le lecteur de CD-ROM. L’écran suivant apparaît. Cliquez sur Install D-Link ®...
Seite 62 Cliquez sur Next (Suivant). Choisissez un emplacement ou acceptez l’emplacement par défaut. Il s’agit de l’endroit où le logiciel D-Link Media Server sera copié sur votre système. Cliquez sur Next (Suivant). Choisissez un dossier de menu de démarrage ou acceptez l’emplacement par...
Seite 63 Installation du logiciel D-Link Media Server ® Sélectionnez les icônes que vous souhaitez créer. Sélectionnez Create a desktop icon (Créer une icône de bureau) pour accéder au programme depuis le bureau. Sélectionnez Create a Quick Launch icon (Créer une icône de démarrage rapide) pour accéder...
Seite 64 Conﬁ guration du logiciel D-Link Media Server ® Si vous avez coché la case Launch D-Link Media Server (Lancer ® D-Link® Media Server), les écrans suivants s’afﬁ chent. L’onglet File Types (Types de ﬁ chier) vous permet de sélectionner les types de ﬁ...
Seite 65 Conﬁ guration du logiciel D-Link Media Server ® Sélectionnez le dossier contenant les ﬁ chiers que vous souhaitez partager. Cliquez sur OK. Répétez les étapes jusqu’à ce que tous les dossiers contenant les ﬁ chiers audio, vidéo et image que vous souhaitez partager aient été...
Seite 66 Conﬁ guration du logiciel D-Link Media Server ® L’ o n g l e t M e d i a F i l e s ( F i c h i e r s m u l t i m é d i a ) permet d’afﬁ...
Seite 67: Connexions Vidéo
DSM-520 : • Connecteur vidéo composite Branchez le câble vidéo jaune fourni au connecteur VIDEO du DSM-520 et l’autre extrémité correspondante du câble à l’entrée du téléviseur. • Connecteur S-vidéo Branchez le câble S-vidéo fourni au connecteur S- VIDEO du DSM-520 et l’autre...
Seite 68 Remarque : ce câble n’est pas fourni. Par défaut, le DSM-520 est conﬁ guré sur le mode composite/S- vidéo. En appuyant sur le bouton VIDEO OUT de la télécommande, vous pouvez basculer entre différents modes vidéo.
Seite 69: Connexions Audio
Connexion du DSM-520 Connexions audio Par défaut, le DSM-520 est conﬁ guré sur la sortie audio composite. Le bouton AUDIO OUT de la télécommande permet de basculer entre la sortie audio composite et la sortie audio numérique optique (optique/coaxial). Sélectionnez l’une des trois méthodes de connexion audio suivantes au DSM-520 : •...
Seite 70: Connexions Réseau
Connexion du DSM-520 Connexions réseau Sélectionnez l’une des deux méthodes de connexion réseau suivantes au DSM-520 : • Connecteur RJ-45 Ethernet Connectez le câble Ethernet fourni au connecteur de câble réseau, puis reliez l’autre extrémité à un routeur ou un hub du réseau.
Seite 71 Connexion du DSM-520 Vous trouverez ci-dessous un schéma illustrant l’aspect de votre réseau une fois toutes les connexions établies au lecteur multimédia haute déﬁ nition sans ﬁ l MediaLounge™ DSM-520.
Seite 72 Utilisation de la télécommande 1. Alimentation 2. Touches alphanumériques 3. HOME “.” (point) 5. DELETE 6. MUTE 7. PAGE UP & DOWN 8. VOLUME + & - 9. BACK 10. ENTER 11. Boutons de navigation 12. SETUP 13. MENU 14. Touches de raccourci à code de couleur 15.
Seite 73 ENTER de la télécommande : le clavier virtuel apparaît. Ce clavier possède de nombreuses fonctions telles que l’attribution d’un nom au DSM-520 et la recherche de ﬁ chiers audio, image ou vidéo. Pour utiliser le clavier, mettez un caractère en surbrillance à...
Seite 74 Assistant de conﬁ guration DSM-520 Lors du démarrage initial, le DSM-520 affiche l’assistant de conﬁ guration. Cet assistant vous indique les étapes nécessaires pour conﬁ gurer le DSM-520. Vous pouvez également utiliser Windows ® Connect Now (WCN) pour simpliﬁ er la conﬁ guration sans ﬁ l. Pour ce faire, reportez-vous à...
Seite 75 Assistant de conﬁ guration DSM-520 Saisissez un nom ou sélectionnez le paramètre par défaut. Pour continuer, cliquez sur Next (Suivant). Sélectionnez le type de connexion réseau souhaité. Si vous sélectionnez Wired (Câblé), reportez-vous à la section Vos paramètres réseau en cours à la page 20.
Seite 76 Assistant de conﬁ guration DSM-520 Vos paramètres réseau en cours s’afﬁ chent. Vous pouvez les modiﬁ er. La saisie peut se faire au format hexadécimal ou ASCII. Pour plus d’informations, reportez-vous au Manuel utilisateur situé sur le CD-ROM. Pour continuer, cliquez sur Next (Suivant).
Seite 77 Assistant de conﬁ guration DSM-520 Cliquez sur Done (Terminer). Pour plus d’informations sur l’utilisation des types de ﬁ chier pris en charge, reportez-vous au Manuel utilisateur situé sur le CD-ROM MediaLounge™. Le MediaLounge™ DSM-520 est désormais prêt à diffuser des contenus audio, image et vidéo...
Seite 78 Windows Connect Now (WCN) pour conﬁ gurer les paramètres sans ® ﬁ l sur le DSM-520. Remarque : WCN est uniquement disponible sur les ordinateurs exécutant Windows® XP avec Service Pack 2. Sélectionnez Démarrer > Tous les programmes >...
Seite 79 Conﬁ guration des paramètres sans ﬁ l avec WCN Sélectionnez l’option permettant d’ajouter de nouveaux ordinateurs ou périphériques à votre réseau sans ﬁ l existant. Pour continuer, cliquez sur Suivant. Sélectionnez l’option Utiliser un lecteur ﬂ ash USB pour enregistrer vos paramètres réseau sans ﬁ...
Seite 80 Conﬁ guration des paramètres sans ﬁ l avec WCN Branchez votre lecteur ﬂ ash sur un port USB de cet ordinateur. Pour continuer, cliquez sur Suivant. Cet écran apparaît après l ’ e n r e g i s t r e m e n t d e s paramètres sans ﬁ...
Seite 81 Conﬁ guration des paramètres sans ﬁ l avec WCN Retirez ensuite le lecteur ﬂ ash USB de votre PC, puis introduisez-le dans le port USB du DSM-520 situé sur le panneau avant. Les écrans suivants apparaissent sur le DSM-520. Pour continuer, cliquez sur Suivant.
Seite 82 Conﬁ guration des paramètres sans ﬁ l avec WCN Débranchez ensuite le lecteur ﬂ ash USB du DSM-520, puis réintroduisez-le dans le port USB de l’ordinateur. Pour continuer, cliquez sur Suivant. Cliquez sur Terminer. Vos paramètres sans ﬁ l sont désormais...
Seite 83 Notes...
Seite 84: Assistance Technique
Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link. Vous pouvez contacter le service technique de D-Link par notre site internet ou par téléphone. Support technique destiné aux clients établis en France: Assistance technique D-Link par téléphone : 0820 0803 03 N°...
Seite 85: Guía De Instalación
Guía de instalación Version 1.2 DSM-520 Reproductor de medios HD inalámbrico...
Seite 86 AAA CD de instalación (contiene software de servidor de medios Cable audio/vídeo RCA D-Link, Guía de instalación rápida y Manual) compuesto Cable Ethernet CAT5 Cable SCART Cable S-Vídeo Si falta alguno de estos componentes, contacte con su proveedor.
Seite 87 USB de almacenaje. Botón de encendido/ Sensor remoto apagado Para operar con el DSM- 520, dirija el mando a Para encender manualmente distancia hacia el sensor el DSM-520, sin usar el mando remoto. a distancia, pulse el botón de encendido/apagado.
Seite 88 Descripción del hardware Antena Audio digital coaxial Audio digital óptico Audio compuesto Conector de Ethernet alimentación SCART HDMI S-Vídeo Vídeo compuesto Reset Este botón reinstaura los parámetros por defecto del DSM-520.
Seite 89 Instalación del servidor de medios D-Link ® Instale el software de servidor de medios D-Link en cada PC ® que contenga archivos de música, vídeo o fotografías que quiera reproducir con el DSM-520. Siga los pasos que ﬁ guran a continuación para instalar el software.
Seite 90 Instalación del servidor de medios D-Link ® Aparecerá la pantalla de acuerdo de licencia D-Link. Haga clic en Next Elija un destino o acepte el que se le propone por defecto. Aquí se copiará el software del servidor de medios.
Seite 91 Instalación del servidor de medios D-Link ® Seleccione los iconos que quiere crear. Seleccione Create a desktop icon para acceder al programa desde el escritorio. Seleccione Create a Quick Launch icon para acceder al programa desde la barra de tareas.
Seite 92 Conﬁ guración del servidor de medios D-Link ® Si ha marcado la casilla de veriﬁ cación Launch D-Link Media ® Server, se mostrarán las siguientes pantallas. En la ﬁ cha File Types puede seleccionar los tipos de archivos de audio, vídeo o fotografías que quiere...
Seite 93 Conﬁ guración del servidor de medios D-Link ® Seleccione la carpeta en la que se encuentran los archivos que quiere compartir. Haga clic en OK Repita estos pasos hasta que haya añadido todas las carpetas que contienen archivos de audio, vídeo o fotografías que quiera...
Seite 94 Conﬁ guración del servidor de medios D-Link ® En la ficha Media Files p u e d e v e r t o d o s l o s archivos de audio, vídeo y fotografías. Haga clic en Close...
Seite 95 Todas las conexiones de red, audio y vídeo se encuentran en el panel trasero del DSM-520. Conexiones de vídeo Seleccione una de las cuatro formas de conectar el vídeo al DSM-520: • Conector de vídeo compuesto Conecte el cable de vídeo...
Seite 96 Nota: No se suministra este cable. Por defecto el DSM-520 está en modo Compuesto/S-Vídeo. Si aprieta el botón VIDEO OUT del mando a distancia, podrá ir cambiando a los distintos modos de vídeo. Pulse una vez el botón VIDEO OUT para pasar a modo SCART.
Seite 97 Conexión del DSM-520 Conexiones de audio Por defecto el DSM-520 está con la salida de audio compuesto. El botón AUDIO OUT del mando a distancia conmuta entre la salida de audio compuesto y la salida de audio digital óptico (óptico/coaxial).
Seite 98 Conexión del DSM-520 Conexiones de red Seleccione una de las dos formas de conectar el DSM-520 a la red: • Conector Ethernet RJ-45 Conecte el cable Ethernet suministrado al conector de cable de red, y el otro extremo a un router o hub de la red.
Seite 99 Conexión del DSM-520 El siguiente esquema muestra aproximadamente cómo será su red tras realizar todas las conexiones al reproductor de medios HD inalámbrico DSM-520 MediaLounge™. Módem DSL o de cable Videocámara digital Dispositivo de Router inalámbrico almacenamiento en red Reproductor MP3 PC de Cámara digital...
Seite 100 Mando a distancia 1. Encendido/apagado 2. Teclas alfanuméricas 3. INICIO “.” (punto) 5. ELIMINAR 6. SILENCIAR 7. PÁGINA ANTERIOR Y POSTERIOR 8. VOLUMEN + Y – 9. ATRÁS 10. INTRO 11. Botones de navegación 12. CONFIGURACIÓN 13. MENÚ 14. Teclas de acceso rápido de color 15.
Seite 101 El teclado se usa para muchas funciones, como ponerle nombre al DSM-520 o realizar búsquedas de música, fotografías o vídeo. Para usar el teclado, seleccione un carácter con las teclas de desplazamiento del mando a distancia y pulse el botón ENTER.
Seite 102 Asistente de conﬁ guración del DSM-520 Al iniciarse por primera vez, el DSM-520 muestra el asistente de conﬁ guración, que lo guiará a lo largo de los pasos necesarios para conﬁ gurar el DSM-520. También puede usar Windows Connect ®...
Seite 103 Asistente de conﬁ guración del DSM-520 E s c r i b a e l n o m b r e q u e preﬁ era o seleccione el valor por defecto. Haga clic en Next para continuar Seleccione el tipo de conexión de red.
Seite 104 Asistente de conﬁ guración del DSM-520 Se muestran sus parámetros de red actuales y puede cambiarlos en este momento. Puede usar tanto el formato ASCII como el hexadecimal. En el Manual del usario, en el CD-ROM, encontrará más información al respecto.
Seite 105 Asistente de conﬁ guración del DSM-520 Haga clic en Done para ﬁ nalizar Si desea más información acerca de las instrucciones de uso o de los tipos de ﬁ cheros admitidos, consulte el Manual del usuario que se encuentra en el CD-ROM MediaLounge™.
Seite 106 Si los parámetros inalámbricos ya están conﬁ gurados en su PC, en vez de usar el asistente de conﬁ guración, puede utilizar Windows® Connect Now (WCN) para conﬁ gurar los parámetros inalámbricos del DSM-520. Nota: WCN está disponible en los PC con Windows® XP y Service Pack 2 instalados.
Seite 107 Conﬁ guración de los parámetros inalámbricos con WCN Seleccione la opción que le permite añadir nuevos ordenadores o dispositivos a su actual red inalámbrica. Haga clic en Next para continuar Seleccione la opción Use a USB flash drive, para guardar los parámetros de red inalámbricos.
Seite 108 Conﬁ guración de los parámetros inalámbricos con WCN Conecte el disco ﬂ ash a un puerto USB de este ordenador. Haga clic en Next para continuar E s t a p a n t a l l a muestra cuando se han guardado los parámetros inalámbricos en el disco ﬂ...
Seite 109 Conﬁ guración de los parámetros inalámbricos con WCN Desconecte el disco flash USB de su PC y conéctelo al puerto USB del DSM-520, que se encuentra en el panel frontal. Se mostrarán las siguientes pantallas del DSM-520. Haga clic en Next para continuar La pantalla siguiente conﬁ...
Seite 110 Conﬁ guración de los parámetros inalámbricos con WCN De sc o n e c te el di sc o ﬂ ash USB del DSM-520 y conéctelo al puerto USB del PC. Haga clic en Next para continuar Haga clic en Finish Ha terminado la conﬁ...
Seite 111 Notas...
Seite 112: Asistencia Técnica
Asistencia Técnica Puede encontrar las últimas versiones de software así como documentación técnica en el sitio web de D-Link. D-Link ofrece asistencia técnica gratuita para clientes residentes en España durante el periodo de garantía del producto. Asistencia Técnica de D-Link por teléfono:...
Seite 113: Manuale D'installazione
Manuale d’installazione Version 1.2 DSM-520 Wireless HD Media Player...
Seite 114 Requisiti di sistema DSM-520 Wireless HD Media Player Telecomando con Antenna batterie AAA CD d’installazione (con software D-Link Media Server, Manuale Cavo composto RCA rapido d’installazione e Manuale utente) Audio/Video standard Cavo Ethernet CAT5 Cavo SCART Cavo S-Video Se uno dei componenti dovesse risultare mancante, contattare il rivenditore.
Seite 115 Sensore remoto Premere l’interruttore, per avviare Per azionare il dispositivo manualmente il dispositivo D S M - 5 2 0 , p u n t a r e i l DSM-520 senza utilizzare il telecomando verso il telecomando. sensore remoto.
Seite 116 Antenna Connettore coassiale digitale audio Connettore ottico digitale audio Connettore Audio composite Presa per cavo di alimentazione Connettore Ethernet CONNETTORE HDMI SCART Connettore S-Video Connettore Video composite Pulsante di Reset Per il ripristino delle impostazioni di default del dispositivo DSM-520.
Seite 117 DSM-520. Per l’installazione del software seguire la procedura descritta nel presente paragrafo Inserire il CD DSM-520 nella relativa unità. Il sistema visualizza la seguente ﬁ nestra Cliccare su Install D-Link ®...
Seite 118 Installazione del software D-Link Media Server ® The D-Link license agreement screen appears. Cliccare su Avanti Confermare il valore di default o selezionare la cartella di destinazione per l’installazione del software D-Link Media Server. Cliccare su Avanti Selezionare una cartella per...
Seite 119 Installazione del software D-Link Media Server ® Selezionare il tipo di icona che si desidera creare. Selezionare Crea una icona sul desktop per accedere al programma dal desktop. Selezionare Crea una icona per avvio veloce per accedere al programma dalla barra delle applicazioni.
Seite 120 Conﬁ gurazione del software D-Link Media Server ® Se è stata selezionata l’opzione Launch D-Link® Media Server, il sistema visualizza la seguente ﬁ nestra . La scheda File Types consente di speciﬁ care il tipo di ﬁ le audio, video e fotograﬁ...
Seite 121 Conﬁ gurazione del software D-Link Media Server ® Selezionare la cartella contenente di file da condividere. Cliccare su OK Ripetere la procedura per aggiungere tutte le cartelle contenenti ﬁ le audio, video e fotograﬁ ci...
Seite 122 Conﬁ gurazione del software D-Link Media Server ® La scheda Media Files mostra tutti i file audio, video e fotograﬁ ci. Cliccare su Close...
Seite 123 Connessione del dispositivo DSM-520 Tutti i connettori audio, video e di rete sono posti sul pannello pos- teriore del dispositivo DSM-520. Connettori Video Selezionare una delle quattro possibili connessioni video del dis- positivo DSM-520: • Connettore video composto Inserire le due estremità del...
Seite 124 DSM-520 e della televisione o del sistema audio/video. Nota: Questo cavo non viene fornito con il prodotto. Per default il dispositivo DSM-520 è impostato nella modalità Composite/S-Video. Il pulsante VIDEO OUT del telecomando consente di passare a differenti modalità video.
Seite 125: Connessioni Audio
Connessione del dispositivo DSM-520 Connessioni Audio Per default il dispositivo DSM-520 è impostato nella modalità composite audio. Il pulsante AUDIO OUT del telecomando consente di passare dalla modalità composta alla modalità audio ottico digitale (ottico/coassiale). Selezionare una delle tre possibili connessioni audio per il dispositivo DSM-520: •...
Seite 126: Connessioni Di Rete
Connessione del dispositivo DSM-520 Connessioni di rete Selezionare una delle due modalità di connessione di rete per il dispositivo DSM-520: • Connettore Ethernet RJ-45 Connettere le due estremità del cavo Ethernet fornito con il prodotto, rispettivamente al connettore Ethernet del dispositivo e al router o hub della rete.
Seite 127 Connessione del dispositivo DSM-520 Una volta realizzate tutte le connessioni del MediaLounge™ DSM- 520 Wireless HD Media Player, la rete assume un aspetto simile a quello illustrato in ﬁ gura. Modem cable/dsl connettore digitale Dispositivo di Router wireless memorizzazione di rete...
Seite 128 Utilizzo del telecomando 1. Accensione 2. Tasti alfanumerici 3. HOME 4. “.” (punto) 5. CANCELLA 6. SILENZIOSO 7. PAGINA PRECEDENTE & SUCESSIVA 8. VOLUME + & - 9. INDIETRO 10. INVIO 11. Pulsanti di navigazione 12. CONFIGURAZIONE 13. MENU 14. Tasti rapidi colorati 15.
Seite 129 La tastiera può essere utilizzata per l’esecuzione di numerose funzioni per esempio per associare un nome al dispositivo DSM-520 o eseguire delle ricerche di brani musicali, foto e video. Per utilizzare la tastiera, selezionare il carattere desiderato con i pulsanti freccia e premere il tasto INVIO del telecomando.
Seite 130 Se la procedura di conﬁ gurazione non è ancora stata eseguita, il dispositivo DSM-520 visualizza il programma Setup Wizard. Il programma guida l’utente nell’esecuzione della procedura di conﬁ gurazione del dispositivo DSM-520. In alternativa è possibile utilizzare il programma Windows Connect Now (WCN) che sempliﬁ ca ®...
Seite 131 Utilizzo del programma DSM-520 Setup Wizard Inserire il nome desiderato o confermare le impostazioni di default. Cliccare su Next per continuare Selezionare il tipo di connessione di rete. Se si utilizza una connessione di rete Wired, passare al paragrafo Impostazioni di rete correnti a...
Seite 132 Utilizzo del programma DSM-520 Setup Wizard In questo punto è possibile visualizzare e modificare le impostazioni di rete correnti. Le chiavi possono essere inserite in formato esadecimale o ASCII. Per maggiori informazioni consultare il manuale utente contenuto nel CD-ROM. Cliccare su Next per continuare In questo punto è...
Seite 133 Utilizzo del programma DSM-520 Setup Wizard Cliccare su Done per terminare la procedura Istruzioni e informazioni dettagliate sui tipi di file supportati sono disponibili nel manuale utente contenuto nel CD-ROM MediaLounge™. Il MediaLounge™ DSM-520 è pronto per eseguire musica e visualizzare foto e video e garantisce all’utente tutti i piaceri...
Seite 134 Utilizzo del programma WCN per la conﬁ gurazione delle impostazioni wireless Se i parametri wireless del PC sono già deﬁ niti, è possibile conﬁ gurare il dispositivo DSM-520 con il software Windows® Connect Now (WCN), anziché con il programma setup wizard.
Seite 135 Conﬁ gurazione delle impostazioni Wireless con il software WCN Selezionare l’opzione che consente l’aggiunta alla rete wireless esistente di nuovi computer o dispositivi. Cliccare su Avanti per continuare Selezionare l’opzione Unità di memoria flash USB (consigliato), per salvare le impostazioni wireless della rete.
Seite 136 Conﬁ gurazione delle impostazioni Wireless con il software WCN Inserire l’unità ﬂ ash nella porta USB del computer. Cliccare su Avanti per continuare Q u e s t a f i n e s t r a v i e n e visualizzata dopo che le impostazioni wireless sono state salvate sull’unità...
Seite 137 Conﬁ gurazione delle impostazioni Wireless con il software WCN Rimuovere l’unità USB Flash dal PC e inserirla nella porta USB posta sul pannello frontale del dispositivo DSM- 520. I l d i s p o s i t i v o D S M - 5 2 0 v i s u a l i z z a l a s e g u e n t e ﬁ...
Seite 138 Conﬁ gurazione delle impostazioni Wireless con il software WCN Rimuovere l’unità USB Flash dal DSM-520 e inserirla nella porta USB del PC. Cliccare su Avanti per continuare Cliccare su Fine La conﬁ gurazione delle impostazioni wireless con il software WCN è terminata!
Seite 139 Note...
Seite 140: Supporto Tecnico
Supporto tecnico Gli ultimi aggiornamenti e la documentazione sono disponibili sul sito D-Link. Supporto tecnico per i clienti residenti in Italia D-Link Mediterraneo S.r.L. Via N. Bonnet 6/B 20154 Milano Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 02-39607160 URL : http://www.dlink.it/supporto.html...
Seite 141: Installatiehandleiding
Installatiehandleiding Version 1.2 DSM-520 Wireless HD Media Player...
Seite 142 Systeemvereisten DSM-520 Wireless HD Media Player Afstandsbediening Antenne met AAA-batterijen Installatie-cd (met D-Link Media Server, Standaardkabel voor composite beknopte installatiehandleiding en audio/video (tulpstekker) gebruikershandleiding) CAT5 Ethernet CableCAT5 SCART-kabel S-Video CableS- Ethernet-kabel video-kabel If any of the above items are missing, please contact your reseller.Als een van deze items ontbreekt,...
Seite 143 Gebruik deze poort voor het rechtstreeks afspelen van content die is opgeslagen op een USB-apparaat. Aan/uit-knop Sensor voor afstandsbediening Druk op deze knop om de DSM- 520 handmatig te starten zonder Richt de afstandsbediening de afstandsbediening. op deze sensor om de DSM-520 te bedienen.
Seite 144 Hardware OverviewHardware-overzicht Antenne Coax digitale audio Optisch digitale audio Composite audio Power Ethernet Receptacle SCART HDMI S-video Composite video Reset-knop Met deze knop herstelt u de standaardinstellingen van de DSM-520.
Seite 145 Installeer D-Link Media Server op elke computer die muziek-, video- ® of fotobestanden bevat die u wilt gebruiken met de DSM-520. Volg de stappen in deze sectie om de software te installeren. Plaats de bijgeleverde cd in het cd-rom-station. Het scherm hiernaast wordt weergegeven.
Seite 146 D-Link Media Server installeren ® The D-Link license agreement screen appears. Klik op Next (Volgende) Kies een doelmap of accepteer de standaardlocatie. Dit is de map waarin de software van D-Link Media Server wordt opgeslagen op uw computer. Klik op Next (Volgende)
Seite 147 De benodigde software wordt naar de aangegeven mappen op uw computer gekopieerd. Klik op Install (Installeren) Selecteer Launch D-Link ® Media Server (D-Link Media ® Server starten) Klik op Finish (Voltooien)
Seite 148 D-Link Media Server conﬁ gureren ® Als u het selectievakje Launch D-Link Media Server (D-Link Media ® ® Server starten) hebt ingeschakeld, wordt een scherm met de volgende tabbladen weergegeven. Op het tabblad File Types (Bestandstypen) selecteert u de typen audio-, video- en fotobestanden die u wilt delen.
Seite 149 D-Link Media Server conﬁ gureren ® Selecteer de map met de bestanden die u wilt delen. Klik op OK Herhaal de stappen totdat alle mappen zijn toegevoegd d i e a u d i o - , v i d e o - e n fotobestanden bevatten die u wilt delen.
Seite 150 D-Link Media Server conﬁ gureren ® Op het tabblad Media Files (Mediabestanden) ziet u alle audio-, video- e n f o t o b e s t a n d e n , e v e n a l s b e l a n g r i j k e bestandsgegevens.
Seite 151 Alle audio-, video- en netwerkaansluitingen bevinden zich op de achterzijde van de DSM-520. Video-aansluitingen Gebruik een van de volgende vier aansluitmogelijkheden om video af te spelen via de DSM-520: • Connector voor composite video Steek het ene uiteinde van de...
Seite 152 Opmerking: Deze kabel wordt niet bijgeleverd. De DSM-520 is standaard ingesteld voor gebruik van composite/S- video. Met de knop VIDEO OUT op de afstandsbediening kunt u schakelen tussen de verschillende video-uitgangen. Druk 1x op VIDEO OUT om SCART te selecteren.
Seite 153 De DSM-520 aansluiten Audio-aansluitingen De DSM-520 is standaard ingesteld voor gebruik van composite audio. Met de knop AUDIO OUT op de afstandsbediening kunt u schakelen tussen uitvoer via composite audio en optisch digitale audio (optisch/coax). Gebruik een van de volgende drie aansluitmogelijkheden om audio af te spelen via de DSM-520: •...
Seite 154 De DSM-520 aansluiten Netwerkaansluitingen Gebruik een van de volgende twee manieren om de DSM-520 aan te sluiten op een netwerk: • RJ-45 Ethernet- connector Sluit de bijgeleverde Ethernet- kabel aan op de netwerkpoort op het apparaat en op een router of hub in het netwerk.
Seite 155 De DSM-520 aansluiten Hieronder ziet u een voorbeeld van een omgeving waarin alle verbindingen met de MediaLounge™ DSM-520 Wireless HD Media Player tot stand zijn gebracht. 9 Kabel-/DSL-modem Digitale videocamera Draadloze router Netwerkschijf MP3-speler Desktop-pc Digitale fotocamera Internetcamera DSM-520 Wireless HD Player...
Seite 156 De afstandsbediening gebruiken 1. Aan/uit-knop 2. Alfanumerieke toetsen 3. HOME 4. “.” (punt of stip) 5. DELETE 6. MUTE 7. PAGE UP & DOWN 8. VOLUME + & - 9. BACK 10. ENTER 11. Navigatieknoppen 12. SETUP 13. MENU 14. Gekleurde sneltoetsen 15.
Seite 157 Gebruik het toetsenbord voor verschillende functies, zoals een naam geven aan de DSM-520 en het zoeken naar muziek, foto’s of video. Gebruik het toetsenbord door met de pijltoetsen op de afstandsbediening een teken te markeren en vervolgens op ENTER te drukken.
Seite 158 De DSM-520 installatiewizard Als u het apparaat de eerste keer start, wordt de installatiewizard van de DSM-520 (Setup Wizard) weergegeven. Deze wizard leidt u stapsgewijs door de stappen die nodig zijn voor het conﬁ gureren van de DSM-520. U kunt ook Windows Connect Now (WCN) gebruiken ®...
Seite 159 De DSM-520 installatiewizard Typ een naam voor het apparaat of accepteer de standaardinstelling. Klik op Next (Volgende) om verder te gaan Selecteer het type netwerkverbinding. Als u Wired (Vast) selecteert, kunt u verdergaan met Your Current Network Settings (De huidige netwerkinstellingen)
Seite 160 De DSM-520 installatiewizard De huidige netwerkinstellingen (Your current network settings) worden weergegeven en u kunt deze indien nodig wijzigen. De sleutel kunt u invoeren in de hexadecimale of ASCII- n o t a t i e . R a a d p l e e g d e gebruikershandleiding op de cd voor meer informatie.
Seite 161 Uitvoerige instructies en informatie over ondersteunde bestandstypen kunt u lezen in de gebruikershandleiding op de bijgeleverde cd van MediaLounge™. De MediaLounge™ DSM-520 is nu klaar voor het streamen van muziek, foto’s en videobeelden naar uw home entertainment center.
Seite 162 Als u al draadloze instellingen hebt geconﬁ gureerd op uw pc, kunt u in plaats van de wizard uit te voeren, Windows Connect Now ® (WCN) gebruiken om de draadloze instellingen van uw DSM-520 te conﬁ gureren. Opmerking: WCN is alleen beschikbaar op computers met Windows ®...
Seite 163 Draadloze instellingen conﬁ gureren met WCN Selecteer de optie voor het toevoegen van nieuwe computers of apparaten aan het bestaande draadloze netwerk. Klik op Volgende om verder te gaan Selecteer de optie Een USB-ﬂ ash-station gebruiken om de instellingen van het draadloze netwerk op te slaan.
Seite 164 Draadloze instellingen conﬁ gureren met WCN S l u i t h e t f l a s h - s t a t i o n (geheugenstick) aan op een USB-poort van uw computer. Klik op Volgende om verder te gaan D i t s c h e r m v e r s c h i j n t wanneer de draadloze instellingen zijn opgeslagen...
Seite 165 Haal het flash-station uit de computer en sluit het station aan op de USB-poort van de DSM-520 (op het voorpaneel). H e t v o l g e n d e s c h e r m verschijnt op de DSM-520.
Seite 166 Draadloze instellingen conﬁ gureren met WCN Sluit het ﬂ ash-station weer aan op uw computer. Klik op Volgende om verder te gaan Klik op Voltooien De conﬁ guratie van uw draadloze instellingen met WCN is voltooid!
Seite 167 Notities...
Seite 168 Technical Support You can find software updates and user documentation on the D-Link website. D-Link provides free technical support for customers within Benelux for the duration of the warranty period on this product. Benelux customers can contact D-Link technical support through our website, or by phone.
Seite 169: Skrócona Instrukcja Obsługi
Skrócona Instrukcja Obsługi Version 1.2 DSM-520 Bezprzewodowy odtwarzacz mediów...
Seite 170 Wymagania systemowe DSM-520 Bezprzewodowy odtwarzacz Pilot zdalnego sterowania Antena mediów z bateriami (AAA) Płyta instalacyjna (zawiera oprogramowanie D-Link Media Kable audio/video z Server, Skróconą instrukcję obsługi, wtykami RCA podręcznik użytkownika) Kabel Ethernet Cat.5 Kabel SCART Kabel S-Video Jeśli jakiegoś wyposażenia brakuje, skontaktuj się ze sprzedawcą.
Seite 171 Zapoznanie się z urządzeniem Port USB 2.0 Port do podłączenia pamięci masowej USB do bezpośredniego odtwarzania mediów. Przycisk zasilania Czujnik podczerwieni Naciśnij, aby włączyć urządzenie Aby sterować zdalnie bez użycia pilota zdalnego odtwarzaczem, skieruj sterowania. pilot zdalnego sterowania w s t r o n ę c z u j n i k a podczerwieni.
Seite 172 Zapoznanie się z urządzeniem Antena Współosiowe cyfrowe wyjście audio Optyczne cyfrowe wyjście audio Wyjście analogowe audio Gniazdo Złącze Ethernet zasilania Gniazdo SCART HDMI Wyjście S-Video Wyjście analogowe video Przycisk Reset Naciśnięcie spowoduje przywrócenie urządzenia do ustawień domyślnych.
Seite 173 Instalacja oprogramowania D-Link Media Server Zainstaluj oprogramowanie D-link Media Server na każdym komputerze zawierającym pliki muzyczne, wideo lub zdjęcia, które chcesz przeglądać przy użyciu DSM-520. Postępuj zgodnie z informacjami w tej części, aby zainstalować to oprogramowanie. Włóż płytę CD DSM-520 do napędu CD-ROM i zaczekaj na...
Seite 174 Instalacja oprogramowania D-Link Media Server The D-Link license agreement screen appears. Kliknij Dalej Wybierz docelowy folder instalacji lub zaakceptuj lokalizację domyślną. Kliknij Dalej Wybierz folder w menu Start lub zaakceptuj lokalizację domyślną. Kliknij Dalej...
Seite 175 Instalacja oprogramowania D-Link Media Server Wybierz ikony, które mają zostać utworzone. Wybierz Create a desktop icon (Utwórz ikonę na pulpicie) aby utworzyć ikonę na pulpicie. Wybierz Create a Quick Launch icon (Utwórz ikonę na pasku szybkiego uruchamiania) aby utworzyć ikonę w pasku szybkiego uruchamiania.
Seite 176 Konﬁ guracja oprogramowania D-Link Media Server ® Jeśli zaznaczyłeś opcję Launch D-Link Media Server pojawi się ® następujący ekran. Zakładka File Types (Typy plików) pozwala na wybór typów plików, które chcesz udostępniać. Zakładka Shared Folders (Współdzielone foldery) pozwala na wybranie katalogów zawierających...
Seite 177 Konﬁ guracja oprogramowania D-Link Media Server ® Wybierz folder zawierający pliki, które chcesz udostępniać. Kliknij OK. Powtarzaj powyższe kroki jeśli chcesz dodać inne foldery zawierające pliki audio, wideo i graﬁ czne.
Seite 178 Konﬁ guracja oprogramowania D-Link Media Server ® Na zakładce Media Files (Pliki mediów) możesz r ó w n i e ż z o b a c z y ć wszystkie pliki audio, wideo i graﬁ czne. Kliknij Close (Zamknij)
Seite 179 • Złącze SCART Podłącz kabel SCART do złącza SCART urządzenia DSM-520 oraz drugi koniec kabla do złącza w odbiorniku telewizyjnym. Przycisk VIDEO OUT na pilocie zdalnego sterowania przełącza pomiędzy wyjściami Composite/S-Video/SCART/HDMI. Jeśli podłączone jest więcej złącz, ale odpowiednie...
Seite 180 Notatka: Ten kabel nie znajduje się w zestawie. Domyślnie DSM-520 jest ustawiony w trybie Composite/S-Video. Naciśnięcie przycisku VIDEO OUT na pilocie zdalnego sterowania pozwala przełączać pomiędzy różnymi źródłami sygnału. Naciśnij jeden raz przycisk VIDEO OUT aby przełączyć na ...
Seite 181 Podłączenie DSM-520 Złącza audio Domyślnie DSM-520 jest ustawiony w trybie dźwięku analogowego stereo. Przycisk AUDIO OUT na pilocie zdalnego sterowania przełącza pomiędzy tym trybem, a wyjściem cyfrowym (optycznym/współosiowym). Wybierz jeden z trzech sposobów podłączenia sygnału audio: • Wyjście analogowe audio Podłącz dostarczony kabel...
Seite 182 Podłączenie DSM-520 Połączenie sieciowe Wybierz jeden z dwóch sposobów podłączenia DSM-520 do sieci: • Złącze Ethernet RJ-45 P o d ł ą c z d o s t a r c z o n y kabel Ethernet do gniazda Ethernet DSM-520, zaś drugi koniec kabla do rutera lub koncentratora w sieci.
Seite 183 Podłączenie DSM-520 Poniższy diagram ilustruje przykładowy wygląd sieci po dokonaniu wszystkich połączeń.
Seite 184 Pilot zdalnego sterowania 1. Zasilanie 2. Klawisze alfanumeryczne 3. HOME 4. “.” kropka 5. Kasowanie 6. Wyciszenie 7. Strona w górę/dół 8. Głośność +/- 9. Wstecz 10. Enter 11. Przyciski nawigacyjne 12. Setup 13. Menu 14. Kolorowe przyciski skrótu 15. Stop, Odtwarzaj/Pauza, Przewijanie wstecz, Przewijanie w przód, Wstecz, Następny 16.
Seite 185 Wirtualna klawiatura Jeśli chcesz wprowadzić tekst, naciśnij Enter na pilocie zdalnego sterowania. Na ekranie pojawi się klawiatura. Klawiatura jest używana przy nadawaniu nazw, wyszukiwaniu, itp. Aby wprowadzić znak, podświetl odpowiedni znak używając strzałek na pilocie zdalnego sterowania i naciśnij ENTER. Tekst może być...
Seite 186 Kreator konﬁ guracyjny DSM-520 Po pierwszym uruchomieniu, DSM-520 wyświetli kreator konﬁ guracyjny, który przeprowadzi użytkownika przez proces instalacji i konﬁ guracji. Możliwe jest również użycie technologii Windows Connect Now (WCN) aby uprościć konﬁ gurację sieci bezprzewodowej – strona Kliknij Next (Dalej) aby uruchomić...
Seite 187 Kreator konﬁ guracyjny DSM-520 Wprowadź przyjazną nazwę lub zaakceptuj ustawienie domyślne. Kliknij Next (Dalej) aby kontynuować. Wybierz typ połączenia z siecią. Jeśli wybrałeś Wired (przewodowo), przejdź na stronę 22. Kliknij Next (Dalej) aby kontynuować. J e ś l i u ż y w a s z s i e c i bezprzewodowej, wybierz SSID swojej sieci.
Seite 188 Kreator konﬁ guracyjny DSM-520 Wyświetlone są aktualne ustawienia sieci i teraz mogą zostać zmodyﬁ kowane. Klucze mogą być wprowadzone w formacie HEX lub ASCII. Kliknij Next (Dalej) aby kontynuować. Wyświetlone są aktualne ustawienia sieci i teraz mogą zostać zmodyﬁ kowane.
Seite 189 Kreator konﬁ guracyjny DSM-520 Kliknij Done (Zakończ) aby zakończyć. Aby uzyskać dokładne informacje na temat obsługiwanych typów plików, zajrzyj do instrukcji użytkownika znajdującej się na płycie CD-ROM. Twój odtwarzacz DSM-520 jest gotowy do odtwarzania muzyki, zdjęć i ﬁ lmów w Twoim domowym centrum multimedialnym.
Seite 190 Jeśli masz skonﬁ gurowaną sieć bezprzewodową na swoim PC, zamiast użyć kreatora instalacji, możesz użyć technologii WCN aby automatycznie skonﬁ gurować ustawienia sieci bezprzewodowej na DSM-520. Notatka: WCN jest dostępne tylko w systemie Microsoft Windows XP SP2. Otwórz Start > Programy >...
Seite 191 Konﬁ guracja sieci bezprzewodowej przy pomocy WCN Wybierz opcję dodania nowego komputera lub i n n e g o u r z ą d z e n i a d o i s t n i e j ą c e j s i e c i bezprzewodowej.
Seite 192 Konﬁ guracja sieci bezprzewodowej przy pomocy WCN Podłącz swoją pamięć USB do portu USB w komputerze. Kliknij Next (Dalej) aby kontynuować. Ten ekran pojawi się po zapisaniu ustawień na dysku USB.
Seite 193 Następnie wyjmij dysk USB z PC i włóż go do portu USB w DSM-520 zlokalizowanym na panelu przednim. Na odbiorniku przyłączonym do DSM-520 pojawi się następujący ekran. Kliknij Next (Dalej) aby kontynuować. Ten ekran potwierdza, ż e u s t a w i e n i a s i e c i bezprzewodowej zostały...
Seite 194 Konﬁ guracja sieci bezprzewodowej przy pomocy WCN Następnie wyjmij dysk USB z DSM-520 i włóż go z powrotem do portu USB w PC. Kliknij Next (Dalej) aby kontynuować. Kliknij Finish (Zakończ) Zakończyłeś konﬁ gurację sieci bezprzewodowej przy użyciu WCN!
Seite 195 Notatki...
Seite 196: Pomoc Techniczna
Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie.
Seite 197 Návod na instalaci Version 1.2 DSM-520 Bezdrátový HD přehrávač médií...
Seite 198 DSM-520 Bezdrátový HD přehrávač Dálkový ovladač s Anténa médií AAA bateriemi Instalační CD (obsahuje D-Link Media Server Software, Standardní kompozitní Návod na rychlou instalaci a Návod k použití) RCA audio/video kabel CAT5 ethernetový kabel SCART kabel S-video kabel Pokud některá z výše uvedených položek chybí, kontaktujte prodejce.
Seite 199 Vypínač Senzor dálkového ovládání Stiskněte pro manuální spuštění D S M - 5 2 0 b e z d á l k o v é h o Nasměrujte dálkový ovladač ovladače. na tento senzor, abyste mohli ovládat DSM-520.
Seite 200 Popis hardwaru Anténa Koaxiální digitální audiovýstup Optický digitální audiovýstup Kompozitní audiovýstup Power Ethernet Receptacle SCART HDMI S-video Kompozitní video Reset Toto tlačítko obnoví výchozí tovární nastavení DSM-520.
Seite 201 Media Server ® Nainstalujte D-Link Media Server na každý PC obsahující hudbu, ® video nebo fotograﬁ e, které chcete přehrávat pomocí DSM-520. Při instalaci softwaru postupujte podle kroků v této části. Vložte DSM-520 CD-ROM do CD-ROM mechaniky. Objeví se následující okno.
Seite 202 Instalace D-Link Media Server ® The D-Link license agreement screen appears. Klikněte na Next (Další) Určete cílovou složku pro instalaci nebo ponechejte výchozí. Do této složky bude zkopírován software D-Link Media Server. Klikněte na Next (Další) Určete složku v menu Start nebo ponechejte výchozí.
Seite 203 P o t ř e b n ý s o f t w a r e b u d e zkopírován do zadané složky na disku počítače. Klikněte na Install (Instalovat) Zaškrtněte Launch D-Link ® Media Server Klikněte na Finish (Dokončit)
Seite 204 Konﬁ gurace D-Link Media Server ® Pokud jste zaškrtli rámeček Launch D-Link Media Server, zobrazí ® se následující okna. V záložce File Types vyberte typy souborů obsahujících hudbu, video a fotograﬁ e, které chcete sdílet. V záložce Shared Folders zadáváte sdílené složky, k t e r é...
Seite 205 Konﬁ gurace D-Link Media Server ® Vyberte složku obsahující soubory, které chcete sdílet. Klikněte na OK Opakujte tyto kroky, dokud nepřidáte všechny složky s audio, video a fotograﬁ ckými soubory, které chcete sdílet.
Seite 206 Konﬁ gurace D-Link Media Server ® Záložka Media Files bude ukazovat všechny vaše audio, video a fotograﬁ cké soubory. Klikněte na Close (Zavřít)
Seite 207 Připojení DSM-520 Všechny audio, video a síťové konektory jsou umístěny na zadním panelu DSM-520. Připojení videosignálu Vyberte jednu ze čtyř možností připojení videozařízení k DSM-520: • Konektor kompozitního videosignálu Připojte dodávaný žlutý videokabel do konektoru VIDEO na DSM-520 a druhý...
Seite 208 HDMI konektoru televizoru nebo audio/video systému. Poznámka: Tento kabel není dodáván. Ve výchozím stavu je DSM-520 nastaven do kompozitního/S-video režimu. Mezi jednotlivými videorežimy můžete přepínat tlačítkem VIDEO OUT na dálkovém ovladači. Prvním stisknutím tlačítka VIDEO OUT přepnete do režimu SCART. ...
Seite 209 Připojení DSM-520 Připojení audiosignálu Ve výchozím stavu je DSM-520 nastaven na kompozitní audiovýstup. Tlačítko AUDIO OUT na dálkovém ovladači přepíná mezi výstupem kompozitního audiosignálu a výstupem digitálního audiosignálu (optický/koaxiální). Vyberte jednu ze tří možností připojení audiosignálu DSM-520: • Kompozitní audiovýstup P ř...
Seite 210 Připojení DSM-520 Připojení k síti Vyberte jednu ze dvou možností připojení DSM-520 k síti: • Ethernetový konektor RJ-45 Připojte dodávaný ethernetový kabel do síťového konektoru a druhý konec připojte ke směrovači nebo přepínači ve vaší síti. • Anténa pro bezdrátové...
Seite 211 Obrázek níže ukazuje, jak by mohla vypadat vaše síť po dokončení všech připojení bezdrátového HD přehrávače médií MediaLounge™ DSM-520. Kabelový/DSL modem Digitální kamera Síťové paměťové Bezdrátový směrovač zařízení MP3 přehrávač Stolní PC Digitální fotoaparát Internetová kamera DSM-520 Bezdrátový HD přehrávač médií Audiovizuální systém...
Seite 212 Použití dálkového ovladače 1. Zapnutí/Vypnutí 2. Číselná tlačítka 3. HOME (výchozí menu) 4. “.” (tečka) 5. DELETE (vymazání) 6. MUTE (vypnutí zvuku) 7. PAGE (stránka nahoru/dolů) 8. VOLUME (hlasitost) 9. BACK (zpět) 10. ENTER (potvrzení) 11. Navigační tlačítka 12. SETUP (nastavení) 13.
Seite 213 Chcete-li zadat text, stiskněte ENTER na dálkovém ovladači. Objeví se obrazovková klávesnice. Klávesnice se používá pro různé funkce, například pro pojmenování DSM-520 a vyhledávání hudby, fotograﬁ í nebo videa. Při používání klávesnice vyberte požadovaný znak pomocí navigačních tlačítek na ovladači a stiskněte tlačítko ENTER. Text lze zadávat také...
Seite 214 DSM-520 Setup Wizard Při úvodním spuštění zobrazí DSM-520 průvodce nastavením Setup Wizard. Ten vás provede potřebnými kroky pro konﬁ guraci DSM-520. Pro zjednodušení nastavení bezdrátového připojení můžete použít také Windows Connect Now (WCN) (přejděte na stranu 22). ® Klikněte na Next, abyste zahájili...
Seite 215 DSM-520 Setup Wizard Zadejte požadované jméno zařízení nebo ponechejte výchozí. Klikněte na Next Zadejte typ síťového připojení. Zvolíte-li Wired (kabelové), přejděte na Your Current Network Settings na straně Klikněte na Next Pro připojení k bezdrátové síti zadejte název vaší sítě...
Seite 216 DSM-520 Setup Wizard Zobrazí se aktuální nastavení bezdrátové sítě, které můžete změnit. K l í č e l z e z a d á v a t hexadecimálním nebo ASCII formátu. Podrobnosti viz Návod k obsluze na CD-ROM. Klikněte na Next Zobrazí...
Seite 217 DSM-520 Setup Wizard Klikněte na Done Podrobné pokyny pro použití a informace o podporovaných typech souborů najdete v Návodu k použití, který je na MediaLounge™ CD-ROM. MediaLounge™ DSM-520 je nyní připraven přenášet hudbu, fotograﬁ e a video, abyste je mohli sledovat na vašem domácím...
Seite 218 Konﬁ gurace bezdrátového spojení pomocí WCN Máte-li již na PC nakonﬁ gurováno bezdrátové připojení, můžete místo Setup Wizard použít pro nakonﬁ gurování bezdrátového připojení na DSM-520 program Windows Connect Now (WCN). ® Poznámka: WCN je k dispozici jen na PC se systémem Windows XP a nainstalovaným Service Pack 2.
Seite 219 Konﬁ gurace bezdrátového spojení pomocí WCN Vyberte možnost přidat nové počítače nebo zařízení k existující bezdrátové síti. Klikněte na Další Vyberte možnost Použít jednotku USB Flash, aby se nastavení bezdrátové sítě uložilo na USB disk. Klikněte na Další...
Seite 220 Konﬁ gurace bezdrátového spojení pomocí WCN Připojte USB ﬂ ash disk k USB portu počítače. Klikněte na Další Po uložení nastavení bezdrátové sítě na USB ﬂ ash disk se objeví toto okno.
Seite 221 Konﬁ gurace bezdrátového spojení pomocí WCN Vyjměte USB ﬂ ash disk z PC a připojte jej do USB portu na předním panelu DSM-520. DSM-520 zobrazí následující okno. Klikněte na Další Toto okno potvrzuje, že bylo použito nastavení vaší bezdrátové sítě.
Seite 222 Konﬁ gurace bezdrátového spojení pomocí WCN Vyjměte USB ﬂ ash disk z DSM-520 a připojte jej zpět do USB portu na PC. Klikněte na Další Klikněte na Dokončit Dokončili jste konﬁ guraci nastavení bezdrátového spojení pomocí WCN!
Seite 223 Poznámky...
Seite 224: Technická Podpora
Technická podpora Aktualizované verze software a uživatelských příruček najdete na webové stránce firmy D-Link. D-Link poskytuje svým zákazníkům bezplatnou technickou podporu Zákazníci mohou kontaktovat oddělení technické podpory přes webové stránky, mailem nebo telefonicky Web: http://www.dlink.cz/suppport/ E-mail: support@dlink.cz Telefon: 224 247 503 Telefonická...
Seite 225: Telepítési Útmutató
Telepítési útmutató Version 1.2 DSM-520 Vezeték nélküli HD médialejátszó...
Seite 226 Rendszerkövetelmények DSM-520 Vezeték nélküli HD Távirányító AAA Antenna médialejátszó elemekkel Telepítő CD (amely tartalmazza a D-Link Media Server Szabványos kompozit szoftvert, a Gyors telepítési útmutatót és a RCA audio/video kábel használati útmutatót) CAT5 Ethernet kábel SCART kábel S-Video kábel Ha a fenti elemek bármelyike hiányzik, kérjük, keresse meg viszonteladóját.
Seite 227 USB 2.0 port Csatlakoztassa erre a portra USB eszközét, és játsza le közvetlenül az azon tárolt fájlokat. Bekapcsoló gomb Távirányító érzékelője Ha távirányító nélkül, manuálisan A DSM-520 távirányítóját erre szeretné bekapcsolni a DSM-520- az érzékelőre irányítsa. at, nyomja be ezt a gombot.
Seite 228 Hardver áttekintés Antenna Koaxális digitális audio Optikai digitális audio Kompozit audio Power Ethernet Receptacle SCART HDMI S-Video Kompozit video Reset Ezzel a gombbal visszaállíthatja a DSM-520 gyári alabeállításait.
Seite 229 Telepítse a D-Link Media Server Software-t minden olyan ® számítógépre, amelyen olyan audio, video vagy fénykép fájlok találhatók, amelyeket a DSM-520 segítségével szeretne lejátszani. Kövesse az alábbi lépéseket a szoftver telepítéséhez. Helyezze be a DSM-520 CD- ROM-ot a CD-ROM meghajtóba.
Seite 230 A D-Link licensz megállapodás ablak jelenik meg. Kattintson Next gombra Válasszon egy célmappát vagy fogadja el azt, amelyet a varázsló felkínál. A D-Link Media Server szoftver ide kerül telepítésre. Kattintson Next gombra Válasszon egy start menü mappát vagy fogadja el azt, amelyet a varázsló...
Seite 231 A s z ü k s é g e s s z o f t v e r a számítógép meghatározott mappájába kerül bemásolásra. Kattintson az Install (Telepítés) gombra Jelölje ki a Launch D-Link ® Media Server (D-Link Média Szerver indítása) sort Kattintson a Finish...
Seite 232 A D-Link® Media Server konﬁ gurálása Ha bejelölte a Launch D-Link Media Server (D-Link Média Szerver ® indítása) mellett található kockát, a következő ablakok jelenik meg. A File Types (Fájl típusok) fül alatt választhatja ki megosztani kívánt audio, video és fénykép fájlokat.
Seite 233 A D-Link Media Server konﬁ gurálása ® Válassza ki a megosztani kívánt fájlt tartalmazó mappát Kattintson az OK gombra Ismételje meg a lépéseket, amíg az összes audio, videó és fotó fájlokat tartalmazó mappát ki nem választotta.
Seite 234 A D-Link Media Server konﬁ gurálása ® A Media Files (Média fájlok) fül alatt találja meg audio, video és fénykép fájljait illetve ezek részletes adatait. Kattintson a Close (Bezárás) gombra...
Seite 235 A DSM-520 csatlakoztatása Minden audio, video és hálózati csatlakozó a DSM-520 hátoldalán található: Videó-csatlakozás Válassza ki a DSM-520 videókapcsolatának létrehozásához mely lehetőséget választja az alábbiak közül: • Kompozit Video Csatlakozó Dugja be a mellékelt sárga videokábel egyik végét a DSM-520-ba, míg a másik végét a TV készülék bemeneti...
Seite 236 (házimozi) megfelelő HDMI csatlakozójához. Megjegyzés: Ilyen kábelt nem mellékeltünk. A DSM-520 alapbeállított kimenete a Kompozit/S-Video mód. A távirányító VIDEO OUT gombjával válthat a különböző videó kimeneti módok között. Nyomja meg egyszer a VIDEO OUT gombot a SCART módhoz. ...
Seite 237 A DSM-520 csatlakoztatása Audio-csatlakozás A DSM-520 alapbeállított hangkimenete a kompozit. A távirányító AUDIO OUT gombjával válthat a kompozit és a digitális (optikai agy koaxális) hangkimenet között. Válassza ki a DSM-520 audiokapcsolatának létrehozásához mely lehetőséget választja az alábbiak közül: • Kompozit Audio Dugja be a mellékelt piros és...
Seite 238: Hálózati Csatlakozás
A DSM-520 csatlakoztatása Hálózati csatlakozás Válassza ki a hálózat DSM-520-hoz csatlakoztatásának módját a két lehetőség közül: • RJ-45 Ethernet Csatlakozó Csatlakoztassa a mellékelt Ethernet kábelt a hálózati kábel csatlakozójához, míg a kábel másik végét csatlakoztassa a hálózathoz. • Vezeték nélküli antenna Illessze a mellékelt antennát...
Seite 239 A DSM-520 csatlakoztatása Az alábbi ábra megmutatja, hogyan kell kinéznie hálózatának, miután minden kapcsolatot létrehozott a MediaLounge™ DSM-520 Vezeték nélküli HD Médialejátszóval. Kábel/DSL modem Digitális videokamera Vezeték nélküli Hálózathoz csatlakozó router háttértároló MP3 lejátszó Asztali PC Digitális fényképezőgép Internet kamera DSM-520 Vezeték nélküli...
Seite 240 A távirányító használata 1. Bekapcsolás 2. Alfanumerikus gombok 3. Kezdőlap 4. “.” (szünet vagy pont) 5. Törlés 6. Némítás 7. Lapozás fel és le 8. Hangerő + és - 9. Visszalépés 10. Bevitel 11. Navigációs gombok 12. Beállítás 13. Menü 14.
Seite 241 Ha szöveget kell beírnia, nyomja meg az ENTER (Bevitel) gombot, és megjelenik a képernyőn egy billentyűzet. A billentyűzetet használja a DSM-520 elnevezéséhez, zenék, fényképek és videók kereséséhez. A billentyűzet használatához jelöljön ki egy karaktert a nyíl gombokkal, majd nyomja meg az ENTER (Bevitel) gombot.
Seite 242 DSM-520 Beállítás varázsló A DSM-520 első elindításakor megjelenik a Beállítás varázsló. A Beállítás varázsló végigkíséri a DSM-520 konfigurálásához szükséges lépéseken. Használhatja a Windows Connect Now ® (WCN) rendszerét is a vezeték nélküli beállítás egyszerűsítése érdekében. Ebben az esetben lapozzon előre 22. oldalra.
Seite 243 DSM-520 Beállítás varázsló Billentyűzze be az ön által választott nevet vagy válassza az alapbeállítást. Kattintson a Next (Tovább) gombra a folytatáshoz Válassza ki a hálózati kapcsolat típusát. Ha a Wired (Vezetékes) módot választotta, ugorjon a Your Current Network Settings (Jelenlegi hálózati beállítások) részhez a 20.
Seite 244 DSM-520 Beállítás varázsló M e g j e l e n n e k a j e l e n l e g i vezeték nélküli beállításai. Itt megváltoztathatja azokat. M e g j e g y z é s : A k u l c s o k hexadecimális vagy ASCII...
Seite 245 DSM-520 Beállítás varázsló Kattintson a Done (Végeztem) gombra a befejezéshez A részletes használati utasításokat és a támogatott médiatípusokat megtalálja a MediaLounge™ CD-ROM-on található Használati útmutatóban. A MediaLounge™ DSM-520 készen áll a zenék, fényképek és videók lejátszására az ön otthoni szórakoztató központjaként.
Seite 246 Windows Connect ® Now (WCN) rendszerét a DSM-520 vezeték nélküli beállításainak konﬁ gurálására. Megjegyzés: A WCN csak a Service Pack 2-vel ellátott Windows XP rendszerekkel működik. Megjegyzés: A WCN csak a Service Pack 2-vel ellátott Windows XP rendszerekkel működik.
Seite 247 Vezeték nélküli beállítások konﬁ gurálása a Windows Connect Now (WCN) használatával Válassza ki azt az opciót, amellyel új számítógépeket vagy eszközöket adhat hozzá meglévő vezeték nélküli hálózatához. Kattintson a Tovább gombra a folytatáshoz Válassza ki az USB ﬂ ash meghajtó használata sort a vezeték nélküli hálózati beállítások mentéséhez.
Seite 248 Vezeték nélküli beállítások konﬁ gurálása a Windows Connect Now (WCN) használatával Csatlakoztassa a flash meghajtót a számítógép egy szabad USB portjára. Kattintson a Tovább gombra a folytatáshoz Ez az ablak jelenik meg, a m i k o r a s z á m í t ó g é p befejezte a vezeték nélküli beállítások mentését az USB falsh meghajtóra.
Seite 249 520 előlapján található “Windows Connect Now” feliratú USB portjára. A k ö v e t k e z ő a b l a k o k jelennek meg a DSM-520 képernyőjén. Kattintson a Tovább gombra a folytatáshoz A következő ablak megerősíti, h o g y a v e z e t é...
Seite 250 Vezeték nélküli beállítások konﬁ gurálása a Windows Connect Now (WCN) használatával Ezt követően távolítsa el az USB Flash meghajtót a DSM-520 portjáról, és helyezze azt vissza a számítógép USB portjára. Kattintson a Tovább gombra a folytatáshoz Kattintson a Befejezés gombra.
Seite 251 Jegyzetek...
Seite 252 Technikai Támogatás Meghajtó programokat és frissítéseket a D-Link Magyarország weblapjáról tölthet le. Telefonon technikai segítséget munkanapokon hétfőtől-csütörtökig 9.00 – 16.00 óráig és pénteken 9.00 – 14.00 óráig kérhet a (1) 461-3001 telefonszámon vagy a support@dlink.hu emailcímen. Magyarországi technikai támogatás : D-Link Magyarország...
Seite 253 Installasjonsveiledning Version 1.2 DSM-520 Trådløs HD mediespiller...
Seite 254 Systemkrav DSM-520 Trådløs HD mediespiller Fjernkontroll med Antenne AAA-batterier Installasjons-CD (inneholder programvaren D-Link Media Standard kompositt- RCA Server, hurtiginstallasjonsveiledning og audio/video-kabel håndbok) CAT5 Ethernetkabel SCART-kabel S-Video-kabel Vennligst kontakt forhandleren hvis noen av disse delene mangler.
Seite 255 Bruk denne porten for direkte avspilling av innholdet på USB- lagringsenheten. På/av-knapp Fjernkontrollsensor Du starter DSM-520 manuelt Når du skal bruke DSM- uten fjernkontroll ved å trykke 520, retter du medfølgende på denne knappen. f j e r n k o n t r o l l m o t fjernkontrollsensoren.
Seite 256 Oversikt over maskinvaren Antenne Koaksial digital audio Optisk digital audio Kompositt audio Power Ethernet Receptacle SCART HDMI S-Video Kompositt video Tilbakestilling Denne knappen gjenoppretter DSM-520 til standardinnstillingene.
Seite 257 Media Server på hver PC som ® inneholder audio-, video- eller fotoﬁ ler som du vil bruke sammen med DSM-520. Følg trinnene nedenfor når du skal installere programvaren. Sett CD-en DSM-520 i CD- stasjonen. Du ser vinduet nedenfor. Klikk på Install D-Link Media ®...
Seite 258 The D-Link license agreement screen appears. Klikk på Next (Neste). Velg et lagringssted eller godta standard lagringssted. Nå kopieres programvaren D-Link Media Server til ditt system. Klikk på Next (Neste). Velg en startmenymappe eller godta standard lagringssted. Klikk på Next (Neste).
Seite 259 Installere programvaren D-Link Media Server ® Velg ikonene du ønsker å opprette. Velg Create a desktop icon (Opprett et skrivebordsikon) for å få tilgang til programmet fra skrivebordet. Velg Create a Quick Launch icon (Opprett et snarveiikon) for å få tilgang til programmet fra oppgavelinjen.
Seite 260 Konﬁ gurere programvaren D-Link Media Server ® Hvis du merket av avkrysningsboksen Launch D-Link Media Server ® (Start D-Link Media Server), ser du følgende vinduer: ® I kategorien File Types (Filtyper) velger du typene audio-, video- og fotoﬁ ler som du vil skal være felles.
Seite 261 Konﬁ gurere programvaren D-Link Media Server ® Velg mappen som inneholder ﬁ lene du vil skal være felles. Klikk på OK. Gjenta trinnene til alle mappene med audio, video og fotograﬁ er du vil dele, er lagt til.
Seite 262 Konﬁ gurere programvaren D-Link Media Server ® Kategorien Media Files (Mediefiler) viser alle audio-, video- og fotoﬁ ler. Klikk på Close (Lukk).
Seite 263 Kople til DSM-520 Alle audio-, video og nettverkskontakter ﬁ nnes på bakpanelet til DSM-520. Videotilkoblinger Velg en av ﬁ re måter å kople videoen til DSM-520 på: • Komposittvideokontakt Kople den medfølgende gule videokabelen til VIDEO- inngangen på DSM-520 og den andre enden av kabelen til TV-inngangen.
Seite 264 TV-apparatet eller audio-/ videosystemet. Merk: Denne kabelen følger ikke med. Som standard er DSM-520 stilt til kompositt/S-Video-modus. Når du trykker på VIDEO OUT-knappen på fjernkontrollen, kan du veksle mellom forskjellige videomodi. Trykk på VIDEO OUT-knappen én gang for å gå til SCART-modus.
Seite 265 Kople til DSM-520 Audiotilkoblinger Som standard er DSM-520 stilt til kompositt audioutgang. Med knappen AUDIO OUT på fjernkontrollen veksler du mellom kompositt audioutgang og optisk digital audioutgang (optisk/koaksial). Velg en av tre måter å koble audio til DSM-520 på: • Kompositt audio Koble de medfølgende røde...
Seite 266 Kople til DSM-520 Nettverkstilkoblinger Du kan koble DSM-520 til nettverket på to måter: • RJ-45 Ethernet-kontakt Koble medfølgende Ethernet- kabel til nettverkskontakten og til en ruter eller hub i nettverket. • Trådløs antenne Koble medfølgende antenne til ved å sette den inn på...
Seite 267 Kople til DSM-520 Diagrammet nedenfor viser hvordan nettverket kan se ut etter at alle forbindelser er koblet til for MediaLounge™ DSM-520 trådløs HD mediespiller. Kabel-/ADSL-modem Digitalt videokamera Nettverkstilknyttet lagring Trådløs ruter MP3-spiller Stasjonær PC Digitalt la,era Webkamera DSM-520 trådløs HD-spiller...
Seite 268 Bruke fjernkontrollen 1. Strøm 2. Alfanumeriske taster 3. HJEM 4. “.” (punktum) 5. SLETT 6. DEMP 7. SIDE OPP & NED 8. VOLUM + & - 9. TILBAKE 10. ENTER 11. Navigasjonsknapper 12. OPPSETT 13. MENY 14. Fargekodede snarveiknapper 15. Stopp, Spill/Pause, Spol tilbake Spol forover, forrige og neste 16.
Seite 269 Hvis du trenger å oppgi tekst, trykker du på ENTER på fjernkontrol- len, slik at du ser skjermtastaturet. Tastaturet brukes til en rekke funksjoner, som å navngi DSM-520 og søke etter musikk, fotograﬁ er eller video. Vil du bruke tastaturet, markerer du et tegn med piltastene på...
Seite 270 Oppsettveiviser for DSM-520 Når DSM-520 tas i bruk første gang, vises oppsettveiviseren. Oppsettveiviseren veileder deg gjennom de nødvendige trinnene for konﬁ gurasjon av DSM-520. Du kan også bruke Windows Connect ® Now (WCN) for å forenkle det trådløse oppsettet. Se side 22.
Seite 271 Oppsettveiviser for DSM-520 Skriv inn et ønsket navn eller velg standardinnstillingen. Klikk på Next (Neste) for å fortsette. Velg nettverkstilkoblin gstype. Hvis du velger Wired (tilkoblet), går du videre til Your Current Network Settings (Gjeldende nettverksinnstillinger) på side 20. Klikk på Next (Neste) for å...
Seite 272 Oppsettveiviser for DSM-520 Gjeldende nettverksinnstillinger vises og kan ikke endres nå. Tegn kan oppgis i heksadesimalt e l l e r A S C I I - f o r m a t . S e brukerhåndboken på CD-en for mer informasjon.
Seite 273 Klikk på Done (Fullført) for å fullføre. Du ﬁ nner ﬂ ere bruksinstruksjoner og mer informasjon om støttede ﬁ ltyper i brukerhåndboken på CD-en MediaLounge™. MediaLounge™ DSM-520 er nå klar til å streame musikk-, foto- og videoinnhold på ditt hjemmeunde rholdningssenter.
Seite 274 Hvis du allerede har konﬁ gurert trådløsinnstillingene på PC-en din, kan du i stedet for å bruke oppsettveiviseren bruke Windows Connect ® Now (WCN) for å konﬁ gurere trådløsinnstilingene på DSM-520. Merk: WCN er kun tilgjengelig på PC-er som kjører Windows ® med Service Pack 2.
Seite 275 Konﬁ gurere trådløse innstillinger med WCN Velg alternativet for tilføying av nye datamaskiner eller enheter til det eksisterende trådløse nettverket. Klikk på Next (Neste) for å fortsette. Ve l g a l t e r n a t i v e t U s e a USB flash drive (Bruk USB flash-stasjon) for å...
Seite 276 Konﬁ gurere trådløse innstillinger med WCN Koble ﬂ ash-stasjonen til en USB-port på datamaskinen. Klikk på Next (Neste) for å fortsette. Dette vinduet vises når trådløsinnstillingene er lagret til USB-ﬂ ash-stasjonen.
Seite 277 Konﬁ gurere trådløse innstillinger med WCN Deretter fjerner du USB- ﬂ ash-stasjonen fra PC-en og setter den i USB-porten på DSM-520, som sitter på panelet foran. Du ser følgende vinduer på DSM-520. Klikk på Next (Neste) for å fortsette. Følgende vindu bekrefter at trådløsinnstillingene er...
Seite 278 Konﬁ gurere trådløse innstillinger med WCN Deretter fjerner du USB- flash-stasjonen fra DSM- 520 og setter den tilbake i USB-porten på PC-en. Klikk på Next (Neste) for å fortsette. Klikk på Finish (Fullfør). Du har fullført konﬁ gurasjonen av trådløsinnstillingene ved bruk av WCN!
Seite 279 Merknader...
Seite 280: Teknisk Support
Teknisk Support Du kan finne programvare oppdateringer og bruker dokumentasjon på D-Links web sider. D-Link tilbyr sine kunder gratis teknisk support under produktets garantitid. Kunder kan kontakte D-Links teknisk support via våre hjemmesider, eller på tlf. Teknisk Support: D-Link Teknisk telefon Support:...
Seite 281 Installationsvejledning Version 1.2 DSM-520 Trådløs HD Media Player...
Seite 282 Systemkrav DSM-520 Trådløs HD Media Player Fjernbetjening med Antenne AAA-batterier Installations-cd (indeholder D-Link Media Server- Standard sammensat programmet, en kort installationsvejledning RCA-lyd/videokabel og en håndbog) CAT5 Ethernet-kabel SCART-kabel S-videokabel Hvis noget af ovennævnte indhold mangler, skal du kontakte forhandleren.
Seite 283 Brug denne port til direkte afspilning af indhold, der er gemt på USB-lagerenheder. Tænd/sluk-knap Fjernsensor Hvis du vil starte DSM-520 manuelt Når du vil betjene uden brug af fjernbetjeningen, skal DSM-520, skal du du blot trykke på denne tænd/sluk- lade den medfølgende knap.
Seite 284 Hardwareoversigt Antenne Koaxial digital lyd Optisk digital lyd Sammensat lyd Power Ethernet Receptacle SCART HDMI S-Video Sammensat video Nulstil Denne knap gendanner DSM- 520 til standardindstillingerne fra fabrikken.
Seite 285 ® gemt musik-, video- eller fotoﬁ ler på, og som du vil bruge sammen med DSM-520. Følg trinnene i dette afsnit, når du skal installere programmet. Sæt DSM-520-cd’en i cd-rom- drevet. Nu vises følgende skærmbillede. Klik på Install D-Link Media ®...
Seite 286 Installation af D-Link Media Server ® The D-Link license agreement screen appears. Klik på Next (Næste) Vælg en destinationsplacering, eller accept standardplaceringen. D-Link Media Server- programmet kopieres til dette sted i dit system. Klik på Next (Næste) Vælg en mappe under startmenuen, eller accepter standardplaceringen.
Seite 287 Klik på Install (Installer) Marker Launch D-Link ® Media Server (Start D-Link ® Media Server) Klik på Finish (Udfør)
Seite 288 Konﬁ guration af D-Link Media Server ® Hvis du har markeret feltet Launch D-Link Media Server (Start ® D-Link Media Server), vises følgende skærmbilleder. ® Du kan vælge de typer lyd-, video- og fotoﬁ ler, som du vil dele med andre, under fanen File Types (Filtyper).
Seite 289 Konﬁ guration af D-Link Media Server ® Vælg (Select) mappen, der indeholder de ﬁ ler, du vil dele med andre. Klik på OK Gentag trinnene, indtil du har tilføjet alle de mapper, der indeholder ﬁ ler med lyd, video og billeder, som skal...
Seite 290 Konﬁ guration af D-Link Media Server ® Under fanen Media Files (Mediefiler) kan du se alle dine lyd-, video- og fotoﬁ ler. Klik på Close (Luk).
Seite 291 Tilslutning af DSM-520 Alle lyd-, video- og netværksforbindelser er placeret på bagpanelet af DSM-520. Videoforbindelser Vælg en af ﬁ re måder at oprette videoforbindelse til DSM-520 på: • Sammensat videostik Sæt det medfølgende gule videokabel i VIDEO-stikket på DSM-520, og sæt den tilsvarende modsatte ende af kablet i tv’ets inputstik.
Seite 292 Bemærk! Dette kabel følger ikke med. DSM-520 er som standard angivet til sammensat/S-video-tilstand. Når du trykker på knappen VIDEO OUT på fjernbetjeningen kan du skifte mellem de forskellige videotilstande. Tryk en gang på knappen VIDEO OUT for at skifte til SCART-tilstand.
Seite 293 Tilslutning af DSM-520 Lydforbindelser DSM-520 er som standard angivet til sammensat lydoutput. Knappen AUDIO OUT på fjernbetjeningen skifter mellem sammensat lydoutput og optisk digitalt lydoutput (optisk/koaksial). Vælg en af tre måder at oprette lydforbindelse til DSM-520 på: • Sammensat lyd Sæt de medfølgende røde og...
Seite 294 Tilslutning af DSM-520 Netværksforbindelser Vælg en af to måder at slutte DSM-520 til netværket på: • RJ-45 Ethernet-stik Sæt det medfølgende Ethernet- kabel i netværkskabelstikket, og slut den anden ende til en router eller en hub i netværket. • Trådløs antenne Tilslut den medfølgende...
Seite 295 Tilslutning af DSM-520 Nedenfor ses et diagram, som viser, hvordan netværket kan se ud, når alle tilslutninger til MediaLounge™ DSM-520 Wireless HD Media Player er foretaget. Kabel/DSL-modem Digital Camcorder Trådløs router Netværkstilsluttet lager MP3-afspiller Stationær pc Digitalt kamera Internetkamera DSM-520 trådløs HD...
Seite 296 Brug af fjernbetjeningen 1. Tænd/sluk-knap 2. Alfanumeriske taster 3. HOME 4. “.” (punktum eller prik) 5. DELETE 6. MUTE 7. PAGE UP & DOWN 8. VOLUME + & - 9. BACK 10. ENTER 11. Navigationsknapper 12. SETUP 13. MENU 14. Farvekodede genvejstaster 15.
Seite 297 Så vises tastaturet på skærmen. Tastaturet bruges til en lang række funktioner, f.eks. til at navngive DSM-520 og til at foretage søgning efter musik, billeder eller video. Når du vil bruge tastaturet, skal du fremhæve et tegn med pileknapperne på fjernbetjeningen og trykke på knappen ENTER.
Seite 298 Installationsguide til DSM-520 Når DSM-520 startes for første gang, vises installationsguiden. Installationsguiden vil føre dig gennem de trin, der er involveret i konﬁ guration af DSM-520. Hvis du vil bruge Windows Connect Now ® (WCN) til at forenkle trådløs installation, kan du gå til side 22.
Seite 299 Installationsguide til DSM-520 Skriv et navn efter eget valg, eller vælg standardindstillingen. Klik på Next (Næste) for at fortsætte Vælg type for netværksforbindelsen. Hvis du har valgt Wired (Traditionelt), skal du gå til Your Current Network Settings (Nuværende netværksindstillinger) på side 20.
Seite 300 Installationsguide til DSM-520 Dine nuværende netværksindstillinger vises og kan ændres på dette tidspunkt. Nøglerne kan angives i hex- eller ASCII-format. Der er ﬂ ere oplysninger i brugerhåndbogen på cd’en. Klik på Next (Næste) for at fortsætte Dine nuværende netværksindstillinger vises og kan ændres på...
Seite 301 Du kan ﬁ nde detaljerede brugsinstruktioner og oplysninger om understøttede filformater i brugerhåndbogen, som findes på MediaLounge™-cd’en. MediaLounge™ DSM-520 er nu klar til at streame musik-, billed- og videoindhold, så du kan nyde det på dine egne underholdning smultimedier.
Seite 302 Hvis der allerede er konﬁ gureret trådløse indstillinger på pc’en, kan du i stedet for installationsguiden bruge Windows Connect Now (WCN) ® til at konﬁ gurere de trådløse indstillinger på DSM-520. Bemærk! WCN kan kun vælges på computere, der kører Windows ® XP med Service Pack 2 installeret.
Seite 303 Konﬁ gurer trådløse indstillinger med WCN Vælg den indstilling, der føjer nye computere eller enheder til dit eksisterende trådløse netværk. Klik på Next (Næste) for at fortsætte Vælg indstillingen Use a USB ﬂ ash drive (Brug et USB-ﬂ ash-drev) til at gemme dine trådløse netværksindstillinger.
Seite 304 Konﬁ gurer trådløse indstillinger med WCN Sæt ﬂ ash-drevet i en USB- port på denne computer. Klik på Next (Næste) for at fortsætte Dette skærmbillede vises, når de trådløse indstillinger er gemt på USB-flash- drevet.
Seite 305 Konﬁ gurer trådløse indstillinger med WCN Tag derefter USB-ﬂ ash-drevet ud af pc’en, og set det i USB- porten på DSM-520, som er placeret på frontpanelet. Følgende skærmbilleder vises på DSM-520. Klik på Next (Næste) for at fortsætte I følgende skærmbillede bekræftes det, at dine trådløse...
Seite 306 Konﬁ gurer trådløse indstillinger med WCN Tag derefter USB-flash- drevet ud af DSM-520, og sæt det igen i USB-porten på pc’en. Klik på Next (Næste) for at fortsætte Klik på Finish (Udfør) Konﬁ gurationen af trådløse indstillinger vha. WCN er færdig!
Seite 307 Noter...
Seite 308: Teknisk Support
Teknisk Support Du finder software opdateringer og bruger- dokumentation på D-Link’s hjemmeside. D-Link tilbyder gratis teknisk support til kunder i Danmark i hele produktets garantiperiode. Danske kunder kan kontakte D-Link’s tekniske support via vores hjemmeside eller telefonisk. D-Link teknisk support over telefonen: Tlf.
Seite 309 Asennusopas Version 1.2 DSM-520 Langaton kiintolevymediasoitin...
Seite 310 Järjestelmävaatimukset DSM-520 Langaton Kaukosäädin sekä Antenni kiintolevymediasoitin AAA-paristot Asennus-CD (sisältää D-Link® Media Server -ohjelmiston, Standardinmukainen pika-asennusoppaan sekä käyttöoppaan) RCA audio- videokomposiittikaapeli CAT5-verkkokaapeli SCART-kaapeli S-videokaapeli (Ethernet) Jos pakkauksesta puuttuu jokin mainituista, ota yhteys jälleenmyyjääsi.
Seite 311 Laitteisto USB 2.0 -portti Käytä tätä porttia USB- tallennusmedioihin tallennetun materiaalin suoraan toistoon. Power (Verkkovirta) -painike Kaukosäätimen tunnistin Tätä painamalla voit käynnistää D S M - 5 2 0 : n s u o r a a n , i l m a n K a u k o s ä...
Seite 312 Laitteisto Antenni Koaksiaalinen digitaalinen ääniliitäntä Optinen digitaalinen ääniliitäntä Komposiittiääniliitäntä Power Lähiverkkoliitäntä Receptacle SCART-liitäntä HDMI-liitäntä S-videoliitäntä Komposiittivideoliitäntä Reset-painike Tämän painaminen palauttaa voimaan DSM-520:n tehdasasetukset.
Seite 313 DSM-520:tä. Asenna ohjelmisto seuraavien vaiheiden mukaisesti. Aseta DSM-520 CD-ROM t i e t o k o n e e s i C D - R O M - asemaan, niin saat näkyviin seuraavanlaisen ikkunan.
Seite 314 D-Link Media Server -ohjelmiston asennus ® The D-Link license agreement screen appears. Klikkaa Next (Seuraava) Va l i ts e k o h d e k a n s i o ta i hyväksy kohdekansioksi oletuskansio. D-Link Media Serverin ohjelmistotiedostot k o p i o i d a a n t ä...
Seite 315 Valitse Create a startup icon (Luo Windows-käynnistyskuvake), jos haluat ohjelman käynnistyvän Windowsin käynnistyessä. Halutut ohjelmistot kopioidaan nyt tietokoneellesi edellä määriteltyihin hakemistoihin. Klikkaa Install (Asenna) Pane ruksi kohtaan Launch D-Link Media Server ® (Käynnistä D-Link Media ® Server) Klikkaa Finish (Lopeta)
Seite 316 D-Link Media Serverin asetukset Jos panit ruksin kohtaan Launch D-Link Media Server (Käynnistä D-Link Media Server) saat näkyviin seuraavanlaiset ikkunat. File Types (Tiedostotyypit) -välilehdellä voit määrittää, minkä tyyppisiä ääni-, video- ja kuvatiedostoja haluat jakaa. Shared Folders (Jaetut kansiot) -välilehdellä voit valita jaettaviksi haluamasi ääntä, videota ja/tai kuvaa...
Seite 317 D-Link Media Serverin asetukset Valitse kansio, jossa on ne tiedostot, jotka haluat jakaa. Klikkaa OK Toista em. vaiheet, kunnes kaikki jaettaviksi haluamasi kansiot on lisätty.
Seite 318 D-Link Media Serverin asetukset Media Files (Mediatiedostot) -välilehdellä näkyvät kaikki ääni-, video- ja kuvatiedostosi. Klikkaa Close (Sulje)
Seite 319 DSM-520:n yhdistäminen DSM-520:n kaikki ääni-, video- ja verkkoliitännät sijaitsevat sen takapaneelissa. Videoliitännät DSM-520:ssä on valittavana neljä eri videoliitäntämahdollisuutta: • Komposiittivideoliitäntä Kytke asennuspaketista l ö y t y v ä n k e l t a i s e n videokaapelin toinen pää...
Seite 320 Kytke sitten HDMI-kaapelin toinen pää televisiovastaanottimesi vastaavaan liitäntään. Huom! Tämä kaapeli ei sisälly asennuspakettiin. Oletuksena DSM-520 on komposiitti/S-videotilassa. Kaukosäätimen VIDEO OUT -painikkeella voit liikkua eri videotilojen välillä. Painaessasi VIDEO OUT -painiketta kerran siirrytään SCART-tilaan.  Painaessasi VIDEO OUT -painiketta kaksi kertaa siirrytään HDMI-tilaan.
Seite 321 DSM-520:n yhdistäminen Ääniliitännät DSM-520:n oletusäänitila on komposiittiääni. Kaukosäätimen AUDIO OUT -painike vuorottelee komposiitti- ja digitaaliulostulojen (optinen/koaksiaali) välillä. DSM-520:ssä on valittavana kolme eri ääniliitäntämahdollisuutta: • Komposiittiääniliitäntä Kytke asennuspaketista löytyvän komposiittikaapelin punainen ja valkoinen liitin DSM-520:n vastaavilla väreillä merkittyihin AUDIO-liitäntöihin. Kytke kaapelin toisen pään liittimet vastaavasti televisiosi tai audio- /videolaitteistosi liitäntöihin.
Seite 322 DSM-520:n yhdistäminen Verkkoyhteydet DSM-520:ssä on valittavana kaksi eri verkkoliitäntämahdollisuutta: • RJ-45 Ethernet -liitäntä Kytke asennuspaketista löytyvä Ethernet-verkkokaapeli DSM- 520:n verkkoliitäntään ja sitten kaapelin toinen pää verkkosi reitittimeen tai keskittimeen. • Langaton antenni Kiinnitä asennuspaketista löytyvä antenni kiertämällä se antenniliitäntään. Varmista, että...
Seite 323 DSM-520:n yhdistäminen Alla olevasta kuvasta näet, millainen verkkosi voi olla, kun kaikki langattoman MediaLounge™ DSM-520-kiintolevymediasoittimen liitännät on tehty. Kaapeli/DSL-modeemi Digitaalinen videokamera Langaton reititin Ulkoinen kiintolevy ym. MP3-soitin Pöytätietokone Digitaalikamera Internet-kamera DSM-520 Langaton kiintolevysoitin Kodin viihdekeskus...
Seite 324 Kaukosäätimen käyttö 1. Verkkovirta 2. Numero/kirjainpainikkeet 3. KOTI (HOME) 4. “.” (piste) 5. POISTA (DELETE) 6. MYKISTÄ (MUTE) 7. SIVU YLÖS & ALAS (PAGE UP & DOWN) 8. ÄÄNENVOIMAKKUUDEN (VOLUME) SÄÄTÖ 9. TAKAISIN 10. VAHVISTA (ENTER) 11. Nuolinäppäimet valikoissa ym. liikkumiseen 12.
Seite 325 Ruutunäppäimistön käyttö Kun haluat syöttää tekstiä, paina kaukosäätimen ENTER-painiketta, niin ruutunäppäimistö tulee näkyviin. Näppäimistöä käyttäen voit mm. nimetä DSM-520-laitteesi sekä tehdä musiikki-, kuva- tai videohakuja. Käytä näppäimistöä valitsemalla kaukosäätimellä kirjain nuolinäppäimin ja paina sitten ENTER- painiketta. Tekstiä voi syöttää myös käyttämällä kaukosäätimen numeropainikkeita 2–9, samaan tapaan kuin matkapuhelimessa.
Seite 326 DSM-520 Asetusvelho Käynnistyessään DSM-520 tuo esiin Asetusvelhon. Asetusvelho opastaa sinut askel askelelta asennuksen läpi. Jos käytät langattomien asetusten tekoon Windows Connect Now (WCN) -proseduuria, ® hyppää suoraan sivulle 22. Klikkaa Next (Seuraava), niin Asetusvelho käynnistyy.
Seite 327 DSM-520 Asetusvelho Kirjoita haluamasi nimi tai hyväksy oletusasetus. Klikkaa Next (Seuraava) jatkaaksesi. Select your network connection ( Va l i t s e v e r k k o y h t e y d e n tyyppi). Jos valintasi on Wired...
Seite 328 DSM-520 Asetusvelho Nykyiset verkkoasetuksesi ovat nyt näkyvissä, ja voit halutessasi muuttaa niitä. S a l a u s a v a i m e t v o i d a a n s y ö t t ä ä h e k s a d e s i m a a l i - t a i A S C I I - m u o d o s s a .
Seite 329 Klikkaa lopuksi Done (Valmis). MediaLounge™ CD-ROM-levyllä sijaitsevasta käyttöoppaasta löydät yksityiskohtaiset käyttöohjeet sekä tietoja siitä, mitä tiedostotyyppejä DSM-320 tukee. MediaLounge™ DSM-520 on nyt käyttövalmis. Saat sen välityksellä musiikkia, kuvia ja videota kotisi viihdekeskukseen. Tämä on alkuruutu, jossa on valittavissa vaihtoehdot MY...
Seite 330 Jos tietokoneeseesi on jo tehty langattoman yhteyden asetukset ilman Asetusvelhoa, voit käyttää Windows Connect Now (WCN) ® -proseduuria DSM-520:n langattomien asetusten tekemiseen. Huom! WCN löytyy ainoastaan Windows XP -käyttöjärjestelmällä varustetuista tietokoneista, joihin on asennettu Service Pack 2. Mene Käynnistä (Start) >...
Seite 331 Langattoman verkon asetusten teko WCN:ää käyttäen Valitse vaihtoehto, jossa lisätään uusia tietokoneita t a i l a i t t e i t a o l e m a s s a olevaan langattomaan verkkoon. Klikkaa Next (Seuraava) jatkaaksesi. Valitse vaihtoehto Käytä USB-muistia (Use a USB ﬂ...
Seite 332 Langattoman verkon asetusten teko WCN:ää käyttäen Kytke USB-muisti tietokoneesi USB-porttiin. Klikkaa Next (Seuraava) jatkaaksesi. Kun langattoman yhteyden asetukset on tallennettu USB-muistiin, näkyviin tulee seuraavanlainen ikkuna.
Seite 333 Langattoman verkon asetusten teko WCN:ää käyttäen Poista seuraavaksi USB- muisti tietokoneestasi ja aseta se DSM-520:n etupaneelissa sijaitsevaan USB-liitäntään. DSM-520:hen tulee näkyviin seuraavanlaiset ikkunat. Klikkaa Next (Seuraava) jatkaaksesi. Seuraavissa ikkunoissa varmistetaan, että langattomat asetukset on kytketty päälle. Klikkaa OK...
Seite 334 Langattoman verkon asetusten teko WCN:ää käyttäen Poista seuraavaksi USB- muisti DSM-520:stä ja kytke se takaisin tietokoneesi USB-porttiin. Klikkaa Next (Seuraava) jatkaaksesi. Klikkaa Finish (Lopeta) Olet nyt tehnyt langattomat asetukset Windows Connect Now’n (WCN) avulla!
Seite 335 Muistiinpanoja...
Seite 336 Teknistä tukea asiakkaille Suomessa: D-Link tarjoaa teknistä tukea asiakkailleen. Tuotteen takuun voimassaoloajan. Tekninen tuki palvelee seuraavasti: Arkisin klo. 9 - 21 numerosta 0800-114 677 Internetin kautta Ajurit ja lisätietoja tuotteista. http://www.dlink.fi Sähköpostin kautta voit myös tehdä kyselyitä.
Seite 337: Installationsguide
Installationsguide Version 1.2 DSM-520 Trådlös HD-mediaspelare...
Seite 338 Systemkrav DSM-520 Trådlös HD-mediaspelare Fjärrkontroll med Antenn AAA-batterier Installations-CD (innehåller D-Link Media Server-mjukvara, Standard kompositkabel snabbinstallationsguide och bruksanvisning) RCA Audio/Video CAT5-Ethernetkabel SCART-kabel S-Videokabel Kontakta din återförsäljare om någon av artiklarna ovan saknas.
Seite 339 Översikt av hårdvara USB 2.0-port Använd denna port för direkt avspelning av innehåll som är lagrat på USB-enheter. Strömbrytare Fjärrsensor Tryck på denna strömtangent Rikta fjärrkontrollen mot för att manuellt starta DSM-520 fjärrsensorn för att styra utan fjärrkontrollen. DSM-520.
Seite 340 Översikt av hårdvara Antenn Koaxialt digitalt ljud Optiskt digitalt ljud Kompositljud Ethernet Strömkontakt SCART HDMI S-Video Kompositvideo Återställ Denna knapp återställer DSM-520 till fabriksinställningarna.
Seite 341 ® Installera D-Link Media Server-mjukvaran på varje PC som innehåller ® musik-, video- eller bildﬁ ler som du vill använda med DSM-520. Följ stegen i detta avsnitt för att installera mjukvaran. Sätt i DSM-520 CD-ROM i CD- ROM-läsaren. Följande skärm visas.
Seite 342 Installing the D-Link Media Server ® D-Links licensavtal visas Klicka på Next (Nästa) Välj en destination eller acceptera standardsökvägen. Det är hit D-Link Media Server-mjukvaran kommer att kopieras. Klicka på Next (Nästa) Välj en startmenymapp eller acceptera standardsökvägen. Klicka på Next (Nästa)
Seite 343 Välj Create a startup icon (Skapa uppstartsikon) så att programmet startas vid uppstart. Nödvändig mjukvara kommer att kopieras till de angivna sökvägarna på din dator. Klicka på Install (Installera) Kontrollera Launch D-Link ® Media Server (Starta D-Link ® Media Server) Klicka på Finish (Slutför)
Seite 344 Konﬁ gurera D-Link Media Server ® Om du markerade Launch D-Link Media Server-rutan kommer ® följande skärmar att visas. På ﬂ iken File Types (Filtyper) väljer du vilka typer av ljud-, video- och bildﬁ ler som du vill dela med dig.
Seite 345 Konﬁ gurera D-Link Media Server ® Välj mappen med de ﬁ ler du vill dela med dig. Klicka på OK Upprepa dessa steg tills du har lagt till alla mappar med de ljud-, video- och bildﬁ ler som du vill dela med dig.
Seite 346 Konﬁ gurera D-Link Media Server ® F l i k e n M e d i a F i l e s (Mediaﬁ ler) visar dig även alla dina ljud-, video- och bildﬁ ler. Klicka på Close (Stäng)
Seite 347 Ansluta DSM-520 Alla ljud-, video och nätverksanslutningar ﬁ nns på bakpanelen hos DSM-520. Videoanslutningar Välj ett av fyra sätt för att ansluta video till din DSM-520: • Kompositvideokontakt Koppla den medföljande, gula videokabeln till VIDEO- kontakten på DSM-520 och den andra änden av kabeln till kontakten på...
Seite 348 HDMI-uttag på din TV eller ljud-/videosystem. Anmärkning: Denna kabel medföljer ej. Som standard är DSM-520 inställd i komposit-/S-Videoläget. Tryck på VIDEO OUT-tangenten på fjärrkontrollen för att växla mellan olika videolägen. Tryck på VIDEO OUT-tangenten en gång för att växla till ...
Seite 349 Som standard är DSM-520 inställd för kompositljudutgång. AUDIO OUT-tangenten på fjärrkontrollen växlar mellan kompositljudutgång och optisk digital ljudutgång (optisk/koaxial). Välj ett av tre sätt att ansluta ljudet till din DSM-520: • Kompositljud Koppla de medföljande röda och vita kontakterna till AUDIO- uttagen (med matchande färg)
Seite 350 Ansluta DSM-520 Nätverksanslutningar Välj ett av två sätt att ansluta din DSM-520 till ditt nätverk: • RJ-45 Ethernetkontakt A n s l u t d e n m e d f ö l j a n d e E t h e r n e t k a b e l n t i l l nätverksuttaget och fäst den...
Seite 351 Ansluta DSM-520 Nedan ﬁ nns ett diagram som visar hur ditt nätverk kan se ut när alla anslutningar har genomförts på MediaLounge™ DSM-520 trådlösa HD-mediaspelare. Kabel/DSL-modem Digital videokamera Trådlös router Nätverksansluten lagring MP3-spelare Stationär dator Digitalkamera Webbkamera DSM-520 trådlös HD-spelare...
Seite 352 Använda fjärrkontrollen 1. Ström 2. Alfanumeriska tangenter 3. HOME (hem) 4. “.” (punkt) 5. DELETE (ta bort) 6. MUTE (tyst) 7. PAGE UP & DOWN (sida upp & ner) 8. VOLUME + & - (volymkontroll) 9. BACK (tillbaka) 10. ENTER (bekräfta) 11.
Seite 353 Skärmtangenterna används för ﬂ era olika syften, såsom att namnge din DSM-520 och söka efter musik, bilder eller videofiler. Om du vill använda skärmtangenterna markerar du ett tecken med piltangenterna på fjärrkontrollen och trycker sedan på ENTER. Texten kan även skrivas in med siffrorna 2-9 på...
Seite 354 DSM-520 installationsguide Vid första uppstarten visar DSM-520 installationsguiden. Den tar dig stegvis genom konﬁ gureringen av DSM-520. Gå till sidan 22 om du vill använda Windows Connect Now (WCN) för att enklare konﬁ gurera ® de trådlösa inställningarna. Klicka på Next (Nästa) för att starta...
Seite 355 DSM-520 installationsguide Skriv in ett valfritt namn eller välj standardinställningen. Klicka på Next (Nästa) för att börja Välj din typ av nätverksanslutning. Om du väljer Wired (Trådanslutning) ska du gå till Your Current Network Settings (Dina aktuella nätverksinställningar) på sidan 20 Klicka på...
Seite 356 DSM-520 installationsguide Dina aktuella nätverksinställningar visas och kan nu ändras. Tangenterna kan anges i hexadecimalt- eller ASCII- format. Se bruksanvisningen på CD-ROM-skivan för mer information. Klicka på Next (Nästa) för att fortsätta Dina aktuella nätverksinställningar visas och kan nu ändras.
Seite 357 För detaljerade instruktioner och information om ﬁ ltyper som stöds, kan du läsa i bruksanvisningen som ﬁ nns på MediaLounge™ CD- ROM. Din MediaLounge™ DSM-520 är nu redo för att överföra musik, bilder och videoklipp till din uppspelningsanläggning.
Seite 358 Windows Connect ® Now (WCN) för att konﬁ gurera de trådlösa inställningarna på din DSM-520. Anmärkning: WCN är enbart tillgänglig på datorer som har Windows® XP med Service Pack 2 installerat. Gå till Start > All Programs (Alla program) >...
Seite 359 Konﬁ gurera trådlösa inställningar med WCN Välj alternativet att lägga till nya datorer eller enheter till ditt befintliga trådlösa nätverk. Klicka på Next (Nästa) för att fortsätta Välj alternativet Use a USB flash drive (Använd en USB-flashenhet) för att spara dina trådlösa nätverksinställningar.
Seite 360 Konﬁ gurera trådlösa inställningar med WCN Koppla din ﬂ ashenhet till en USB-port på datorn. Klicka på Next (Nästa) för att fortsätta De n n a skärm kommer att visas när de trådlösa inställningarna har sparats på USB-ﬂ ashenheten.
Seite 361 Konﬁ gurera trådlösa inställningar med WCN Avlägsna USB-ﬂ ashenheten från din dator och koppla den till USB-porten, som sitter på frontpanelen, på DSM-520. Följande skärm visas på DSM-520. Klicka på Next (Nästa) för att fortsätta Följande skärm bekräftar att dina trådlösa inställningar har aktiverats.
Seite 362 Konﬁ gurera trådlösa inställningar med WCN Avlägsna USB-ﬂ ashenheten från DSM-520 och sätt tillbaka den i datorns USB- port. Klicka på Next (Nästa) för att fortsätta Klicka på Finish (slutför) Du har fullbordat konﬁ gureringen av dina trådlösa inställningar med WCN!
Seite 363 Anmärkningar...
Seite 364 Teknisk Support På vår hemsida kan du hitta mer information om mjukvaru uppdateringar och annan användarinformation. D-Link tillhandahåller teknisk support till kunder i Sverige under hela garantitiden för denna produkt. Teknisk Support för kunder i Sverige: D-Link Teknisk Support via telefon: 0770-33 00 35 Vardagar 08.00-20.00...
Seite 365: Guia De Instalação
Guia de instalação Version 1.2 DSM-520 REPRODUTOR MULTIMEDIA HD sem ﬁos...
Seite 366 ﬁ os com pilhas AAA CD de instalação (contém o software do servidor de meios Cabo de áudio/vídeo RCA D-Link, Guia de instalação rápida e Manual) composto Cabo Ethernet CAT5 Cabo SCART Cabo S-Vídeo Se faltar algum destes componentes, contacte o seu fornecedor.
Seite 367 USB de armazenamento. Botão de ligar/desligar Sensor remoto Para ligar manualmente o DSM- Para utilizar o DSM-520, 520, sem utilizar o comando direccione o comando à à distância, prima o botão de distância para o sensor ligar/desligar.
Seite 368 Descrição do hardware Antena Áudio digital coaxial Áudio digital óptico Áudio composto Power Ethernet Receptacle SCART HDMI S-Vídeo Vídeo composto Reset Este botão recupera os PARAMETROS por de- feito do DSM-520.
Seite 369 Instalação do servidor de meios D-Link ® Instale o software do servidor de meios D-Link em cada PC que ® contenha ﬁ cheiros de música, vídeo ou fotograﬁ as que pretenda reproduzir com o DSM-520. Siga os passos indicados a seguir para instalar o software.
Seite 370 Instalação do servidor de meios D-Link ® The D-Link license agreement screen appears. Faça clique em Next Seleccione um destino ou aceite o destino que lhe é proposto por defeito. O software do servidor de meios vai ser copiado para esta localização.
Seite 371 Instalação do servidor de meios D-Link ® Seleccione os ícones que pretende criar. Seleccione Create a desktop icon para aceder ao programa a partir do escritório. Seleccione Create a Quick Launch icon para aceder ao programa a partir da barra de tarefas.
Seite 372 Conﬁ guração do servidor de meios D-Link ® Se seleccionou a caixa de veriﬁ cação Launch D-Link Media Server, ® vão aparecer os seguintes ecrãs. No separador File Types pode seleccionar os tipos de ﬁ cheiros de áudio, vídeo ou fotograﬁ as que pretende partilhar.
Seite 373 Conﬁ guração do servidor de meios D-Link ® Seleccione a pasta em que se encontram os ﬁ cheiros que pretende partilhar. Faça clique em OK Repita estes passos até adicionar todas as pastas que contêm os ﬁ cheiros de áudio, vídeo ou fotograﬁ as...
Seite 374 Conﬁ guração do servidor de meios D-Link ® No separador Media Files pode ver todos os ﬁ cheiros de áudio, vídeo e fotograﬁ as. Faça clique em Close...
Seite 375 Todas as ligações de rede, áudio e vídeo encontram-se no painel traseiro do DSM-520. Ligações de vídeo Seleccione uma das quatro formas de ligar o vídeo ao DSM-520: • Conector de vídeo composto Ligue o cabo de vídeo de cor...
Seite 376 áudio/vídeo. Nota: Este cabo não é fornecido. Por defeito o DSM-520 está no modo Composto/S-Vídeo. Se premir o botão VIDEO OUT do comando à distância, poderá alternar entre os diferentes modos de vídeo. Prima uma vez o botão VIDEO OUT para passar para o ...
Seite 377 Ligação do DSM-520 Ligações de áudio Por defeito o DSM-520 tem a saída de áudio composto. O botão AUDIO OUT do comando à distância alterna entre a saída de áudio composto e a saída de áudio digital óptico (óptico/coaxial). Seleccione uma das três formas de ligar o áudio ao DSM-520: •...
Seite 378 Ligação do DSM-520 Ligações de rede Seleccione uma das duas formas de ligar o DSM-520 à rede: • Conector Ethernet RJ-45 Ligue o cabo Ethernet fornecido ao conector do cabo de rede, e a outra extremidade a um router ou hub da rede.
Seite 379 Ligação do DSM-520 O seguinte esquema mostra aproximadamente como será a sua rede ao realizar todas as ligações ao reprodutor de meios HD sem ﬁ os DSM-520 MediaLounge™. Modem DSL ou de cabo Câmara de vídeo digital Dispositivo de Router sem ﬁ os...
Seite 380 Usar o Comando à distância 1. Ligar/desligar 2. Teclas alfanuméricas 3. INÍCIO 4. “.” (ponto) 5. ELIMINAR 6. SILENCIAR 7. PÁGINA ANTERIOR E POSTERIOR 8. VOLUME + E – 9. ATRÁS 10. INTRO 11. Botões de navegação 12. CONFIGURAÇÃO 13. MENU 14.
Seite 381 O teclado é utilizado para muitas funções, como atribuir um nome ao DSM-520 ou realizar procuras de música, fotograﬁ as ou vídeo. Para usar o teclado, seleccione um carácter com as teclas de deslocação do comando à distância e prima o botão ENTER. Também pode introduzir texto se premir os números de 2 a 9 do comando...
Seite 382 Assistente de conﬁ guração do DSM-520 Ao iniciar o programa pela primeira vez, o DSM-520 apresenta o Assistente de conﬁ guração, que o vai guiar pelos passos necessários para conﬁ gurar o DSM-520. Também pode usar o Windows Connect ®...
Seite 383 Assistente de conﬁ guração do DSM- Escreva o nome que prefere ou seleccione o valor por defeito. Faça clique em Next para continuar Seleccione o tipo de ligação de rede. Se a sua rede for por cabo, seleccione Wired e vá para Your Current Network Settings, na página 20 Faça clique em Next...
Seite 384 Assistente de conﬁ guração do DSM-520 São apresentados os seus parâmetros de rede actuais e pode alterá-los neste momento. Pode usar tanto o formato ASCII como o hexadecimal. No Manual do utilizador, no CD-ROM, vai encontrar mais infromações sobre este assunto.
Seite 385 Assistente de conﬁ guração do DSM-520 Faça clique em Done para ﬁ nalizar Se pretende obter mais informações sobre as instruções de utilização ou dos tipos de ﬁ cheiros permitidos, consulte o Manual do utilizador que se encontra no CD-ROM MediaLounge™.
Seite 386 Se os parâmetros sem ﬁ os já estiverem conﬁ gurados no seu PC, em vez de usar o Assistente de conﬁ guração, pode utilizar o Windows ® Connect Now (WCN) para conﬁ gurar os parâmetros sem ﬁ os do DSM-520. Nota: O WCN está disponível nos PCs com Windows XP e Service ®...
Seite 387 Conﬁ guração dos parâmetros sem ﬁ os com WCN Seleccione a opção que l h e p e r m i t e a d i c i o n a r novos computadores ou dispositivos à sua rede sem ﬁ...
Seite 388 Conﬁ guração dos parâmetros sem ﬁ os com WCN Ligue o disco flash a uma porta USB deste computador. Faça clique em Next para continuar Este ecrã vai aparecer quando forem guardados os parâmetros sem ﬁ os no disco ﬂ ash USB.
Seite 389 Conﬁ guração dos parâmetros sem ﬁ os com WCN Desligue o disco ﬂ ash USB do seu PC e ligue-o à porta USB do DSM-520, que se encontra no painel frontal. Serão apresentados os seguintes ecrãs do DSM- 520. Faça clique em Next para continuar O ecrã...
Seite 390 Conﬁ guração dos parâmetros sem ﬁ os com WCN Desligue o disco ﬂ ash USB do DSM-520 e ligue-o à porta USB do PC. Faça clique em Next para continuar Faça clique em Finish A conﬁ guração dos parâmetros sem...
Seite 391 Notas...
Seite 392: Suporte Técnico
Suporte Técnico Você pode encontrar atualizações de software e documentação de utilizador no site de D-Link Portugal http://www.dlink.pt. A D-Link fornece suporte técnico gratuito para clientes no Portugal durante o período de vigência de garantia deste produto. Suporte Técnico para clientes no Portugal: Assistência Técnica:...
Seite 393 Οδηγός Εγκατάστασης Version 1.2 DSM-520 Ασύρματο HD Media Player...
Seite 394 Απαιτήσεις Συστήματος DSM-520 Ασύρματο HD Media Player Ασύρματο χειριστήριο Κεραία με ΑΑΑ μπαταρίες CD εγκατάστασης (Περιέχει το πρόγραμμα D-Link Media Καλώδιο Standard Server, τον οδηγό γρήγορης εγκατάστασης Composite RCA Audio/Video και το εγχειρίδιο χρήσης) Καλώδιο CAT5 Ethernet Καλώδιο SCART Καλώδιο S-Video Εάν...
Seite 395 ή να ακούσετε αρχεία που έχετε στην USB συσκευή αποθήκευσης σας. Κουμπί εκκίνησης Επαφή τηλεχειρισμού Μπορείτε να ξεκινήσετε τη Για να χρησιμοποιήσετε τις λειτουργία της συσκευής λειτουργίες του DSM-520, DSM-520 απλά πατώντας το κρατήστε το τηλεχειριστήριο συγκεκριμένο κουμπί. σε οπτική επφή με το σημείο αυτό.
Seite 396 Hardware Overview Κεραία Coaxial Σύνδεση Ψηφιακού Ήχου Σύνδεση Ψηφιακού Ήχου τύπου Οπτικής Ίνας Composite Audio Power Ethernet Receptacle SCART HDMI S-Video Composite Video Reset Με αυτό το κουμπί η συσκευή επανέρχεται στις εργοστασιακές ρυθμίσεις.
Seite 397 Media Server Software σε κάθε ® PC που περιέχει multimedia αρχεία που θέλετε να χρησιμοποιείτε με το DSM-520. Ακολουθείστε τα παρακάτω βήματα για την εγκατάσταση. Τοποθετείστε το DSM-520 CD- ROM στο CD-ROM drive και θα εμφανιστεί το ακόλουθο μήνυμα στην οθόνη. Επιλέξτε Install D-Link ®...
Seite 398 Installing the D-Link Media Server ® The D-Link license agreement screen appears. Επιλέξτε Next Επιλέξτε σε ποιο σημείο του δίσκου θέλετε να εγκατασταθεί τ ο π ρ ό γ ρ α μ μ α D - L i n k Media Server ή...
Seite 399 Installing the D-Link Media Server ® Επιλέξτε τα εικονίδια που θέλετε να δημιουργηθούν. Επιλέξτε Create a desktop icon για να έχετε πρόσβαση στο πρόγραμμα από το desktop. Επιλέξτε Create a Quick Launch icon για να έχετε πρόσβαση στο πρόγραμμα από την taskbar.
Seite 400 Διαμορφώνοντας το D-Link Media Server ® Εάν επιλέξετε το Launch D-Link Media Server, θα εμφανιστούν τα ® ακόλουθες επιλογές στην οθόνη. Επιλογή File Types όπου μπορείτε να επιλέξετε τα αρχεία audio, video και photo που επιθυμείτε να μοιράσετε στο δίκτυο.
Seite 401 Διαμορφώνοντας το D-Link Media Server ® Επιλέξτε τον φάκελο που περιέχει τα αρχεία που θέλετε να μοιράζεστε. Επιλέξτε ΟΚ Επαναλάβετε αυτό το βήμα εωσότου όλοι οι φάκελοι με τα αρχεία audio, video, και photo που έχετε να έχουν προστεθεί.
Seite 402 Διαμορφώνοντας το D-Link Media Server ® Η ετικέτα Media Files θα σας δείχνει επίσης όλα τα audio, video, και photo αρχεία. Επιλέξτε Close...
Seite 403 Συνδέοντας το DSM-520 Όλες οι επαφές σύνδεσης audio, video και networking βρισκονται στην οπίσθια όψη του DSM-520. Συνδέσεις Video Επιλέξτε έναν από τους τέσσερεις τρόπους σύνδεσης video γιατοDSM-520: • Composite Video Connector Τοποθετείστε το κίτρινο καλώδιο (παρέχεται) στη θέση VIDEO του...
Seite 404 τηλεόρασης ή του audio/video system. Σημείωση: Το HDMI καλώδιο δεν περιλαμβάνεται. Σαν προεπιλογή το DSM-520 είναι τοποθετημένο στη θέση λειτουργίας του Composite/S-Video. Πατώντας το κουμπί VIDEO στο τηλεχειριστήριο, μπορείτε να μεταβείτε στους διαφορετικούς τύπους video που περιγραφονται. Πατήστε το κουμπί VIDEO OUT μία φορά για να μεταβείτε...
Seite 405 Συνδέοντας το DSM-520 Συνδέσεις Audio Σαν προεπιλογή το DSM-520 έχει την Composite audio έξοδο. Με το κουμπί AUDIO OUT στο τηλεχειριστήριο, αλλάζετε την επιλογή σας ανάμεσα στη προεπιλεγμένη και την οπτικής ίνας/ coaxial. Επιλέξτε έναν από τους τρεις τρόπους για να συνδέσετε το ηχιτικό σας...
Seite 406 Συνδέοντας το DSM-520 Δικτυακή σύνδεση Επιλέξτε μία από τις δύο διαθέσιμες συνδέσεις για το δίκτυο σας: • RJ-45 Βύσμα Ethernet Σ υ ν δ έ σ τ ε τ ο κ α λ ώ δ ι ο (παρέχεται) στην θύρα Network (RJ45) και...
Seite 407 Συνδέοντας το DSM-520 Στο παρακάτω διάγραμμα μπορείτε να δείτε πως θα είναι το δίκτυο σας αφού εγκατασταθεί το MediaLounge™ DSM-520 Wireless HD Media Player.
Seite 408 Χρησιμοποιώντας το τηλεχειριστήριο 1. ΕΚΚΙΝΗΣΗ / ΠΑΥΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 2. ΑΛΦΑΡΙΘΜΙΤΙΚΟΙ ΧΑΡΑΚΤΗΡΕΣ 3. HOME (ΑΡΧΙΚΗ ΟΘΟΝΗ) 4. ΤΕΛΕΙΑ 5. ΣΒΗΣΙΜΟ 6. ΣΙΓΑΣΗ 7. ΣΕΛΙΔΑ ΑΝΩ & ΚΑΤΩ 8. ΗΧΟΣ +&- 9. ΠΙΣΩ 10. ENTER / ΕΠΙΛΟΓΗ 11. ΠΛΗΚΤΡΑ ΠΕΡΙΗΓΗΣΗΣ 12. SETUP 13.
Seite 409 τηλεχειριστήριο και το πληκτρολόγιο θα εμφανίζεται στην οθόνη σας. Το πληκτρολόγιο χρειάζεται για μία πληθωρα εργασιών, όπως η ονοματοδοσία του DSM-520 καθώς και για την αναζήτηση διαφόρων τύπων αρχείων μουσικής, φωτογραφιών και video. Για να χρησιμοποιήσετε κάποιον χαρακτήρα «φωτίστε» τον με τα πλήκτρα- βέλη...
Seite 410 DSM-520 Setup Wizard Μετα τη αρχική εγκατάσταση το DSM-520 εμφανίζει το Setup Wizard. Το Setup Wizard θα σας βοηθήσει μέσω βασικών βημάτων στη διαδικασία διαμόρφωσης του DSM-520. Μπορείτε επίσης να χρησιμοποιήσετε Windows Connect Now (WCN) για να απλοποιήσετε ® την διαμόρφωση της ασύρματης σύνδεσης, βλέπετε σελίδα 22.
Seite 411 DSM-520 Setup Wizard Γράψτε ένα όνομα της επιλογής σας ή αφήστε το προεπιλεγμένο. Επιλέξτε ΝΕΧΤ για συνέχεια Επιλέξτε τον τύπο δικτύωσης σας. Εάν επιλέξατε ενσύρματη, μεταβείτε στη σελίδα 20, οι ήδη υπάρχουσες ρυθμίσεις σας Επιλέξτε ΝΕΧΤ για συνέχεια Ε ά ν χ ρ η σ ι μ ο π ο ι ε ί τ ε...
Seite 412 DSM-520 Setup Wizard Οι υπάρχουσες ρυθμίσεις σας εμφανίζονται και μπορούν να αλλαχθούν σε αυτό το σημείο. Μ π ο ρ ε ί ν α γ ί ν ε ι χ ρ ή σ η HEX ή ASCII χαρακτήρων για την ενεργοποίηση των...
Seite 413 DSM-520 Setup Wizard Επιλέξτε Done για τέλος Για λεπτομερείς πληροφορίες και υποστηριζόμενους τυπους αρχείων, δείτε το εγχειρίδιο χρήσης που βρίσκεται μέσα στο CD-ROM του MediaLounge™. To MediaLounge™ DSM-520 είναι τώρα έτοιμο για να στείλει μεσα από το δίκτυό σας μουσική, φωτογραφίες...
Seite 414 Εάν έχετε ήδη διαμορφώσει τις ασύρματες ρυθμίσεις στο PC σας, αντι του setup wizard, μπορείτε να χρησιμοποιείσετε Windows ® Connect Now (WCN) για να ρυθμίσετε την ασύρματη συνδεση του DSM-520. Σημείωση: Το WCN είναι διαθέσιμο μόνο σε PC που διαθέτουν εγκατεστημένα τα Windows XP με το Service Pack 2.
Seite 415 Διαμορφώνοντας τις ασύρματες ρυθμίσεις μέσω του WCN Πιέστε την επιλογή πρόσθεσης ν έ ω ν υ πολο γ ι σ τώ ν σ το υπάρχον ασύρματο δίκτυο σας. Επιλέξτε ΝΕΧΤ για συνέχεια Επιλέξτε το Use a USB ﬂ ash drive,για να σώσετε τις υπάρχουσες...
Seite 416 Διαμορφώνοντας τις ασύρματες ρυθμίσεις μέσω του WCN Τοποθετήστε το USB ﬂ ash drive στην USB θύρα του υπολογιστή. Επιλέξτε ΝΕΧΤ για συνέχεια Αυτή η σελίδα θα εμφανιστεί όταν τελειώσει η καταγραφή των ρυθμίσεων στο USB ﬂ ash drive.
Seite 417 από το PC και τοποθετήστε το στη θύρα USB που βρισκεται στην εμπρόσθια όψη του DSM-520. Θα εμφανιστεί η ακόλουθη οθόνη στο DSM-520. Επιλέξτε ΝΕΧΤ για συνέχεια H οθόνη αυτή επιβεβαιώνει ότι οι ασύρματες ρυθμίσεις έχουν γίνει και εφαρμόζονται. Επιλέξτε ΟΚ...
Seite 418 Διαμορφώνοντας τις ασύρματες ρυθμίσεις μέσω του WCN Στη συνέχεια αφαιρέστε το USB ﬂ ash drive από το DSM- 520 και τοποθετήστε το πάλι στη USB θύρα του PC. Επιλέξτε ΝΕΧΤ για συνέχεια Επιλέξτε Finish Ολοκληρώσατε την διαμόρφωση της ασύρματης σύνδεσης χρησιμοποιώντας το WCN!
Seite 419 Σημειώσεις...
Seite 420 Τεχνική Υποστήριξη Μπορείτε να βρείτε software updates και πληροφορίες για τη χρήση των προϊόντων στις ιστοσελίδες της D-Link Η D-Link προσφέρει στους πελάτες της δωρεάν υποστήριξη στον Ελλαδικό χώρο Μπορείτε να επικοινωνείτε με το τμήμα τεχνικής υποστήριξης μέσω της ιστοσελίδας...

D-Link DSM-520 Installationsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für D-Link DSM-520

Inhaltszusammenfassung für D-Link DSM-520

Inhaltsverzeichnis
