  • Seite 1 Installationshandbuch...

  • Seite 2: Inhaltsverzeichnis

      3.3.3 installation DER CLIENT- UND KONFIGURATIONSSYSTEM-Software ....13     BESCHREIBUNG DES KONFIGURATIONSTOOLS ..........14     ANSCHLUSS EINES TERMINALS AN DEN DOMOVEA-SERVER ...... 14     4.1.1 Anschluss hinter einem DHCP-Server ................14     4.1.2 Verbindung ohne DHCP-Server ..................15  ...
  • Seite 3 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 INHALT ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS ......56     GRUPPEN ......................... 56     GERÄTE ..........................56     KAMERAS ........................58     6.3.1 Eine Verbindung zu einer Kamera herstellen ..............59     6.3.2 Importieren eines Kameramodells ..................

  • Seite 4: Einleitung

    Die in diesem Handbuch enthaltenen Beschreibungen sollen den Installateur mit dem von Hager gelieferten domovea-System vertraut machen. Die im Handbuch beschriebenen Verfahren sollen den Installateur mittels geeigneter Software- Tools bei der Installation und der Konfigurierung des domovea-Systems unterstützen. Zum besseren Verständnis wird ein konkretes Beispiel beschrieben und illustriert.

  • Seite 5: Allgemeine Beschreibung

    Steuer- und Visualisierungssoftware für tebis Installationen. Sie ermöglicht über die Terminals des Hauses (PC, Touchscreens) den Zugriff auf sämtliche Haustechnik- Funktionen. domovea ergänzt die üblichen Steuermodule von tebis um neue Komfort- und Sicherheitselemente: Auslösen der Sequenzen (Abfolge von programmierten oder sofort ausgelösten Aktionen), Änderung der Konfigurierung des Hauses in Abhängigkeit von...

  • Seite 6: Die Domovea-Lösung

    INSTALLATIONSHANDBUCH V 1.3 ALLGEMEINE BESCHREIBUNG Das System domovea basiert auf den zwei unterschiedlichen Netzen eines Gebäudes: Dem KNX-Netz (Kabel, Funk oder gemischt), in dem sämtliche KNX-Sensoren, Stellorgane, Schalter, etc., installiert sind. Dem Ethernet-Netz, in dem alle IP-Clients mit dem LAN (lokales Netzwerk) verbunden sind: PCs, Touchscreens, Kameras, etc.

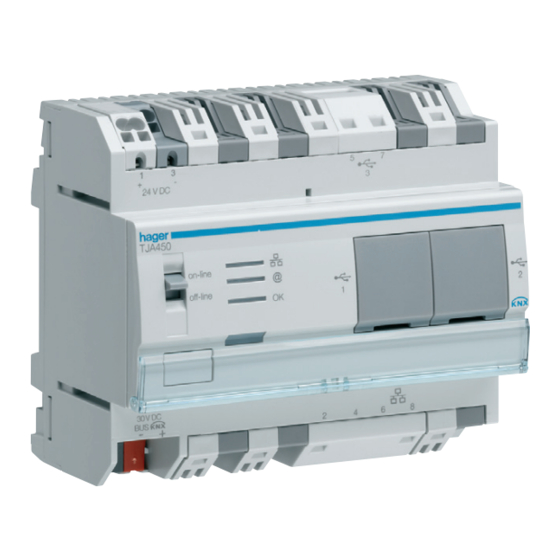

  • Seite 7: Vorderseite Des Domovea-Servers Tja450

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ALLGEMEINE BESCHREIBUNG VORDERSEITE DES DOMOVEA-SERVERS TJA450 Die folgende Tabelle fasst die Bedeutung der einzelnen LEDs (1, 2 und 3) zusammen: 24V DC 1 2 3 30V DC Status Bedeutung Fehlerkorrektur Erloschen Netzkabel abgezogen Das Netzkabel anschließen...
  • Seite 8 Fall ermöglicht der Offline-Betrieb die Neukonfigurierung der IP-Adresse des Servers mit einer domovea Konfigurierungs-Software. Der domovea-Server TJA450 verfügt über drei USB-Anschlüsse: zwei an der Frontseite hinter der Gummiabdeckungen, einer auf der Oberseite. Diese USB-Anschlüsse werden für die Aktualisierung der Software-Version des Servers...

  • Seite 9: Installation Von Material Und Software

    INSTALLATION VON MATERIAL UND SOFTWARE INSTALLATION VON MATERIAL UND SOFTWARE Der domovea-Server TJA450 muss in einem Verteiler installiert werden. Der Medienkoppler TJ701A muss in der Nähe des Server-PCs installiert werden. Die Server-Software muss auf einem Server-PC mit Betriebssystem Microsoft Windows XP, Windows VISTA, Windows 7, 32 oder 64 Bit, Windows Home Server installiert werden.

  • Seite 10: Installation Des Domovea-Servers Tja450

    Kleinspannung und Schutzkleinspannung auf geeignete Weise gesichert werden. 3.1.2 NETZWERK-INSTALLATION Installation hinter einem DHCP-Server Der domovea-Server TJ450 ist mit einem DHCP-Server verbunden (Router oder eine andere Vorrichtung mit DHCP-Funktion). In diesem Fall erhält der Server automatisch eine IP-Adresse vom DHCP-Server.
  • Seite 11 HINWEIS: Die Verbindung mit dem Portal domovea.com erfolgt über eine VPN-Verbindung. Installation ohne DHCP-Server Der domovea-Server TJ450 kann direkt an den PC des Installateurs angeschlossen werden, auf dem das Konfigurationstool installiert ist. In diesem Fall übernimmt der Server nach 40 Sekunden die folgenden Parameter: IP-Adresse: 192.168.0.253,...

  • Seite 12: Aktualisierung Der Softwareversion Des Domovea-Servers

    INSTALLATION VON MATERIAL UND SOFTWARE 3.1.3 AKTUALISIERUNG DER SOFTWAREVERSION DES DOMOVEA-SERVERS Die Aktualisierungsdatei ist beim Kundendienst von Hager verfügbar oder kann im Portal www.domovea.fr heruntergeladen werden. Aktualisierung der Softwareversion des domovea-Servers: Legen Sie einen "autorun" (1) benannten Ordner am Root eines USB-Sticks (2) an, Kopieren Sie die Aktualisierungsdatei mit der Erweiterung .cab (3) in diesen Ordner...

  • Seite 13: Installation Der Gesamten Domovea-Software (Tj701A)

    INSTALLATION DER GESAMTEN DOMOVEA-SOFTWARE (TJ701A) 3.2.1 AUFBAU Die gesamte domovea-Software TJ701A besteht aus: einem Medienkoppler KNX/USB (TH201) einem USB-Kabel einem USB-Stick mit der Software für die Installation von domovea 3.2.2 ANSCHLUSSSCHEMA Der Medienkoppler TH201 muss in der Nähe des Server-PCs angeschlossen werden. Server- TH201...

  • Seite 14: Installation Der Server-Software (Nur Tj701A)

    Version Windows 32 oder 64 Bit wählen. Installationssprache auswählen. Auf „DomoveaClientConfiguration…“ klicken. HINWEIS: Für das Funktionieren von domovea ist Microsoft.NET Framework 4.0 erforderlich. Die Software gegebenenfalls installieren. HINWEIS: Für die Installation von domovea benötigen Sie Administratorrechte für den PC- Server, auf dem die Software installiert wird.

  • Seite 15: Beschreibung Des Konfigurationstools

    HINWEIS: Falls erforderlich, das WiFi des Terminals deaktivieren, auf dem das Konfigurationstool installiert ist. Der domovea-Server auswählen (1), Auf Verbinden klicken (2). Wenn der domovea-Server nicht automatisch erkannt wird: Geben Sie die IP-Adresse (192.168.0.253) des Servers ein (3), Auf Verbinden klicken (4).

  • Seite 16: Verbindung Ohne Dhcp-Server

    Das Initialisierungssymbol erscheint. Das Konfigurationstool ist einsatzbereit. 4.1.2 VERBINDUNG OHNE DHCP-SERVER Vor Verbindung mit dem domovea-Server die IP-Adresse des Terminals ändern: In der Systemsteuerung von Windows Netzwerkverbindungen öffnen. Einen rechten Mausklick auf Verbindung mit dem lokalen Netzwerk (1) ausführen und dort auf Eigenschaften klicken (2),...
  • Seite 17  Subnetzmaske (8): 255.255.255.0. HINWEIS: Bei aktivierter Firewall im lokalen Netzwerk muss der Verkehr der Clients im domovea-Server freigegeben werden. Der domovea-Server verwendet die Ports TCP 4504 und UDP 3702. Die Firewall muss korrekt konfiguriert sein, um den eingehenden Verkehr an den Ports freizugeben.
  • Seite 18 HINWEIS: Falls erforderlich, das WLan des Terminals deaktivieren, auf dem das Konfigurationstool installiert ist. Der domovea-Server auswählen (9), Auf Verbinden klicken (10). Wenn der domovea-Server nicht automatisch erkannt wird: Geben Sie die IP-Adresse (192.168.0.253) des Servers ein (11), Auf Verbinden klicken (12). Das Initialisierungssymbol erscheint. Das Konfigurationstool ist einsatzbereit.

  • Seite 19: Navigationsschnittstelle

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BESCHREIBUNG DES KONFIGURATIONSTOOLS NAVIGATIONSSCHNITTSTELLE Die Navigationsschnittstelle des domovea-Konfigurationstools gestaltet sich wie folgt: A: Hauptmenüleiste E: Liste der Tabs B: Liste der Links F: Objektfenster C: Menüleiste G: Fenster Parameter D: Fenster Eigenschaften...

  • Seite 20: Menü Allgemein

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BESCHREIBUNG DES KONFIGURATIONSTOOLS MENÜ ALLGEMEIN Wählen Sie das Menü Allgemein in der Hauptmenüleiste. Server auswählen: ermöglicht die Auswahl eines Servers. Die Auswahl erfolgt automatisch beim Start des Konfigurationstools, es ist jedoch auch möglich, in diesem Fenster einen anderen Server zu wählen. Server Einstellungen: ermöglicht die Konfigurierung der Parameter des Servers.
  • Seite 21 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BESCHREIBUNG DES KONFIGURATIONSTOOLS KNX-Schnittstelle: Erlaubt die Konfigurierung der KNX-Verbindung. KNX-Uhr konfigurieren …: ermöglicht die Konfiguration einer KNX-Synchronisierungs- Uhr, deren Datum und Uhrzeit in regelmäßigen, konfigurierbaren Zeitintervallen gesendet werden. Zyklisch senden: ermöglicht die Festlegung der Häufigkeit der Sendung auf den KNX-Bus Mögliche Werte: 15 Minuten, 30 Minuten, 1 Stunde, 6 Stunden, 12 Stunden oder täglich Sendeformat:...
  • Seite 22 BESCHREIBUNG DES KONFIGURATIONSTOOLS Adresse konfigurieren... ermöglicht die Konfigurierung der physikalischen KNX- Schnittstelle (Wert der Standardeinstellung: 15.15.254). Internetzugang: ermöglicht die Konfigurierung der Parameter des domovea-Portals (weitere Details finden Sie im Dokument "Fernzugriff"). Mailbox und Kontakte: ermöglicht die Konfigurierung der Mail-Adresse und des Adressbuchs.
  • Seite 23 Parametrierung der Geolokalisierung des Servers für eine automatische Berechnung Uhrzeiten Sonnenaufgang und -untergang, die auf dem Bedienfeld des domovea-Clients angezeigt oder in den Sequenzen verwendet werden. Zeit Server: ermöglicht ggf. die Eingabe der Adresse des Internet-Zeit-Servers. Server: ermöglicht die Anzeige der Server-Ressourcen und des Fehler-Protokolls. Über diese...
  • Seite 24 Maximale Anzahl Archive: zeigt den prozentualen Anteil des verwendeten Speicherplatzes und des maximal verwendbaren Speicherplatzes für die Speicherung der Archive an. Projektmanagement: ermöglicht die Verwaltung der Konfigurierungsarchive der domovea- Projekte. Die Dateien der Konfigurierungsarchive haben das Format .ddb und der Speicherort wird vom Benutzer während des Speichervorgangs bestimmt.

  • Seite 25: Menü Konfiguration

    Server, einem vom Benutzer definierten CD-ROM-Laufwerk oder dem domovea- Portal. HINWEIS: Es wird empfohlen, die Konfigurierung nach jeder Änderung sowohl auf dem domovea-Server als auch auf der lokalen Festplatte oder dem domovea-Portal zu speichern. HINWEIS: Bei der Speicherung der Konfigurierung auf dem domovea-Portal werden die Elemente „Messungen“...

  • Seite 26: Beispiel Für Die Konfigurierung Eines Projekts

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS DEFINITION DER PROJEKTSTRUKTUR Zum leichteren Verständnis stützt sich dieses Kapitel auf ein konkretes Beispiel, das stellvertretend ist für die meisten Fälle. Beispiel für eine Wohnung mit unterschiedlichen Anwendungen: Wohnzimmer (Einschalten/Ausschalten der Beleuchtung, Herauf-/Herunterfahren der Rollläden, Regelung des Thermostats).
  • Seite 27 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Anlegen der Gruppe Küche: Gruppen (1) in der Link-Liste auswählen, In der Menüleiste erst auf Zufügen (2) klicken, dann auf Neue Gruppe klicken, Küche im Feld Name (3) des Eigenschaftenfensters eingeben, In der Menüleiste auf Übernehmen (4) klicken, um die Änderung zu validieren.

  • Seite 28: Anlegen Von Geräten

    ANLEGEN VON GERÄTEN: Ein Gerät ist eine Ausrüstung wie z. B. Beleuchtung, Rollladen, Heizung, etc., die mit einem Element der KNX-Installation verbunden ist und mittels des domovea-Clients gesteuert oder visualisiert werden kann (pro Installation können maximal 500 Geräte eingebunden werden).
  • Seite 29 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Anlegen des Geräts Allgemeine Küchenbeleuchtung: Geräte (1) in der Link-Liste auswählen, Klicken Sie in der Menüleiste auf Zufügen (2), wählen Sie die Kategorie Beleuchtung und klicken Sie auf das Gerät Dimmer, Allgemeine Küchenbeleuchtung im Feld Name (3) der Fensters Eigenschaften eingeben, In der Menüleiste auf Übernehmen (4) klicken, um die Änderung zu validieren.

  • Seite 30: Zuweisung Eines Geräts Zu Einer Gruppe

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Gerätename (3) Gerätekategorie / Gerätetyp Außenbeleuchtung Beleuchtung / Beleuchtung Jalousie Wohnzimmerfenster Rollladen / Rollladen / Jalousie Jalousie Küchenfenster Rollladen / Rollladen / Jalousie Rollladen Terrasse Wohnzimmer Rollladen / Rollladen Rollladen Terrasse Küche Rollladen / Rollladen Thermostat Heizung...
  • Seite 31 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Ein Gerät seiner Gruppe zuteilen: Das Gerät Allgemeine Küchenbeleuchtung (1) per Drag and Drop in die Gruppe Küche (2) verschieben. Alle Geräte nach der gleichen Vorgehensweise und gemäß der im Vorfeld festgelegten Struktur ihren jeweiligen Gruppen zuteilen (siehe §5.1).
  • Seite 32 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie das Icon (Symbol) Bedienfeld im domovea-Client. Die folgende Seite wird angezeigt: Wählen Sie das Icon (Symbol) Gruppen im domovea-Client. Die folgende Seite wird angezeigt:...

  • Seite 33: Anlegen Der Knx-Links

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS ANLEGEN DER KNX-LINKS Das unter TX100 oder ETS angelegte Projekt exportieren und dann dieses Projekt in das Konfigurationstool importieren, um die KNX-Links herzustellen. 5.5.1 ETS-PROJEKT Ein ETS-Projekt exportieren Export OPC (esf-Datei): Aus ETS kann eine OPC-Datei, die sämtliche Adresseninformationen der Gruppe enthält, exportiert werden.
  • Seite 34 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Das Format xml auswählen und den Speicherpfad der Datei angeben. Ein ETS-Projekt importieren Importieren eines ETS-Projekts: Geräte (1) in der Link-Liste auswählen, In der Menüleiste auf KNX Daten anzeigen (2) klicken und Konfiguriert per ETS wählen.
  • Seite 35 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Auf Importieren klicken (3). Die ETS-Exportdatei im Format .esf im laufenden Projekt auswählen (4), Auf Öffnen klicken (5).
  • Seite 36 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Das in ETS angelegte Projekt erscheint im Fenster Importieren (6):...
  • Seite 37 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Verbindung einer KNX-Gruppenadresse mit einem Geräteausgang. Verbindung der mit ETS angelegten KNX-Gruppenadressen mit einem Befehl oder der Statusanzeige eines Geräts in der domovea-Konfigurierung. Verbindung KNX-Gruppenadressen Ausgängen Geräts Beleuchtungsambiente: Geräte (1) in der Link-Liste auswählen, Das Modul Beleuchtung aufklappen und das Gerät Beleuchtungsambiente (2) wählen,...
  • Seite 38 Drag and Drop in das Feld Wert (7) des Befehls EIN / AUS. HINWEIS: TXA213 ist die Bezeichnung für das Modul Dimmen in der domovea-Installation. Wählen Sie TXA213 – Output 1 Value (8) und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (9) des Befehls Dimmwert setzen ein.
  • Seite 39 Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Wohnzimmer und dort das Gerät Beleuchtungsambiente im domovea-Client. Die zuvor im Konfigurator definierten Objekte erscheinen im Client:  Die Steuerung von Ein / Aus (7) mit seiner Statusanzeige des Dimmwerts (11), ...
  • Seite 40 Wählen Sie TXA206 – Output 1 (14) im Modul Lighting, dann cmd, und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (15) des Befehls Ein / Aus. HINWEIS: TXA206 ist die Bezeichnung für das Modul Beleuchtung in der domovea- Installation.
  • Seite 41 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Wohnzimmer und dort das Gerät Außenbeleuchtung im domovea-Client. Die zuvor im Konfigurator definierten Objekte erscheinen im Client:  Die Steuerung von Ein / Aus (15) mit seiner Statusanzeige Beleuchtung (17), KNX-Gruppenadressen Geräte...
  • Seite 42 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie unter ie das Modul Room Temperature (22) und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (23) der Statusanzeige Raumtemperatur ein. Wählen Sie mode (24) und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (25) der Statusanzeige Betriebsart Heizen /Kühlen Anzeige ein.
  • Seite 43 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Wohnzimmer und dort das Gerät Thermostat im domovea-Client. Die zuvor im Konfigurator definierten Objekte erscheinen im Client:  Die Auswahl des Modus (19) mit seiner Statusanzeige Betriebsart Heizen / Kühlen Anzeige (25)
  • Seite 44 Wählen Sie TXA224 – Output 1 up / down (28) im Modul Rollläden, dann cmd, und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (29) des Befehls Auf / HINWEIS: TXA224 ist die Bezeichnung für das Modul Rollladen / Jalousie in der domovea- Installation.
  • Seite 45 Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Küche und dort das Gerät Rollladen Terrasse Küche im domovea-Client. Die zuvor im Konfigurator definierten Objekte erscheinen im Client:  Die Befehle Auf / Ab (29).  Der Stopp-Befehl (31),...
  • Seite 46 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Die KNX-Gruppenadressen des Geräts Rollladen Terrasse Wohnzimmer auf gleiche Weise unter Verwendung des Ausgangs 2 von TXA224 eingeben. Verbindung der KNX-Gruppenadressen mit den Ausgängen Jalousie Küchenfenster herstellen: Geräte in der Link-Liste auswählen, Das Modul Rollladen aufklappen und das Gerät Jalousie Küchenfenster wählen, Wählen Sie TXA224 –...
  • Seite 47 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie unter ie das Modul TXA224 – Output 3 Shutter Position (44) und fügen Sie diesen Ausgang per Drag and Drop in das Feld Wert (45) der Position Status in % ein.
  • Seite 48 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Küche und dort das Gerät Jalousie Küchenfenster im domovea-Client. Die zuvor im Konfigurator definierten Objekte erscheinen im Client:  Die Befehle Auf / Ab (37).
  • Seite 49 Die KNX-Gruppenadresse 10/1/4 im Feld Wert der Statusanzeige Regen eingeben, Wählen Sie das Icon (Symbol) Gruppen , die Gruppe Außenbereich und dort das Gerät Wetterstation im domovea-Client. Es erscheinen die zuvor im Konfigurator definierten Objekte:  Die Statusanzeige Temperatur (48), ...
  • Seite 50 V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Die KNX-Gruppenadressen mit dem Befehl Ventilation verknüpfen: HINWEIS: In diesem Beispiel wird Eingang 1 des Moduls TXA306 der domovea-Installation verwendet. Geräte in der Link-Liste auswählen, Das Modul Steuerbefehle aufklappen und das Gerät Ventilation wählen, Die KNX-Gruppenadresse 9/1/1 im Feld Wert des Befehls EIN / AUS eingeben, Wählen Sie das Icon (Symbol) Gruppen...
  • Seite 51 Gerät Toröffnung im domovea-Client. Es erscheint der zuvor im Konfigurator angelegte Befehl Ein / Aus: Die KNX-Gruppenadressen mit der Statusanzeige Rauchentdeckung verknüpfen: HINWEIS: In diesem Beispiel wird Ausgang 3 des Moduls TXA206A der domovea- Installation verwendet. Geräte in der Link-Liste auswählen, Das Modul Sensoren aufklappen und das Gerät Rauchmelder wählen,...

  • Seite 52: Projekt Tx100

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS 5.5.2 PROJEKT TX100 Links Ein TX100-Projekt importieren Importieren eines TX100-Projekts: Appareils (1) in der Link-Liste auswählen, In der Menüleiste auf Voir les données KNX (2) klicken und Configurés par TX100 wählen.
  • Seite 53 Der Installateur hat zwei Möglichkeiten: Beispiel 1: Die mit einem Ausgang oder Eingang der Installation TX100 verbundenen Gruppenadressen mit einem existierenden Gerät in der domovea-Installation verknüpfen, Beispiel 2: Ab einem Eingang oder Ausgang der TX100-Installation ein neues Gerät in...
  • Seite 54 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Beispiel 1: Einen Ausgang TX100 mit einem existierenden Gerät verknüpfen: Einen Ausgang TX100 mit einem existierenden Gerät verknüpfen: Wählen Sie Sortie 1 (1), er entspricht der Ein/Aus-Lampe der Küche, Fügen Sie diesen Ausgang (1) per Drag and Drop in das Gerät Lumière Cuisine (2) Klicken Sie auf Oui (3) für eine Validierung der Änderung.
  • Seite 55 BEISPIEL FÜR DIE KONFIGURIERUNG EINES PROJEKTS Die Gruppenadressen von Sortie 1 des Projekts TX100 sind nun mit dem Gerät Lumière Cuisine der domovea-Konfigurierung verbunden. In der Spalte Etat der Ansicht TX100 erscheint für Ausgang 1 die Kennzeichnung Lié (4) und bestätigt die Verknüpfung zwischen Sortie 1 des TX100-Projekts und einem Gerät der...
  • Seite 56 In der Spalte Etat der Ansicht TX100 erscheint für den gewählten Eingang die Kennzeichnung Lié und bestätigt die Erstellung des Geräts, da den gewählten Eingang des Projekts TX100 in der domovea-Konfigurierung darstellt. In der Ansicht Appareils steht ab nun das Icon (Symbol) vor dem Gerät Ein / Aus und zeigt...

  • Seite 57: Erweiterte Funktionen Des Konfigurationstools

    Hintergrund (2): ermöglicht die Auswahl eines Hintergrunds, der bei Zugriff auf die Gruppe im domovea-Client sichtbar ist: Icon (Symbol) (3): ermöglicht eine Personalisierung des Icons (Symbols). Klicken Sie auf das Icon, doppelklicken Sie dann auf das gewünschte Icon (Symbol) in der Symbolleiste und dann auf Übernehmen in der Menüleiste, um die...
  • Seite 58 Lokaler Zugriff: ermöglicht den Zugriff auf das Gerät ausschließlich mit dem domovea-Client. Nie: ermöglicht den Zugriff auf das Gerät weder mit dem domovea-Client, noch via des Portals www.domovea.com. Icon (Symbol) (6): ermöglicht eine Personalisierung des Icons (Symbols). Klicken Sie auf das Icon (Symbol), doppelklicken Sie dann auf das gewünschte Icon (Symbol) in der Symbolleiste und dann auf Übernehmen in...

  • Seite 59: Kameras

    INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS KAMERAS Dieser Teil beschreibt die Herstellung einer Verknüpfung zwischen einer Netzwerk-Kamera und der domovea-Installation (maximal 10 Kameras pro Installation). Die folgende Liste zeigt die Marken und Modelle der kompatiblen Kameras: Marke Modell Marke...

  • Seite 60: Eine Verbindung Zu Einer Kamera Herstellen

    Lokaler Zugriff: ermöglicht den Zugriff auf die Kamera ausschließlich mit dem domovea-Client. Nie: ermöglicht den Zugriff auf die Kamera weder mit dem domovea- Client, noch via des Portals www.domovea.com.  Icon (Symbol) (6): ermöglicht eine Personalisierung des Icons (Symbols). Auf das Icon (Symbol) klicken und anschließend auf das gewünschte Icon (Symbol) in...
  • Seite 61 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS...

  • Seite 62: Importieren Eines Kameramodells

    IMPORTIEREN EINES KAMERAMODELLS Die mit domovea kompatiblen Kameramodelle sind der vorhergehenden Liste zu entnehmen (siehe §.6.3). Da sich dieser Markt jedoch in ständiger Entwicklung befindet, wird Hager weitere Modelle zu den sechs kompatiblen Marken zur Verfügung stellen. Die entsprechenden Konfigurierungsdateien werden im Portal www.domovea.com bereitgestellt und bei jeder neuen Aktualisierung der Software erneuert.

  • Seite 63: Automation

    Klingel ausgeführt werden. Weitere Einzelheiten finden Sie im Dokument "Automation". MESSUNGEN Die Energie-Visualisierungsfunktion von domovea trägt einer steigenden Nachfrage nach Reduzierung des Energieverbrauchs Rechnung. Nach Erfassung der Daten durch die unterschiedlichen KNX-Produkte werden diese mittels des KNX TP Busses an den domovea-Server weitergeleitet.
  • Seite 64 Außerdem kann die Parametrierung von Geräten und Sequenzen erlaubt oder untersagt werden. Die Anzeige der Toolleiste des domovea-Client kann in der Registerkarte Konfiguration unter Ansicht Optionen (7) geändert werden: Menü-Elemente: Hier können die Favoriten Ihrer Wahl ausgewählt werden, die im domovea- Client angezeigt werden (Startseite, Gruppen, Sequenzen, Kameras, Sicherheit, Parameter).
  • Seite 65 INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS Anzeigemodus Client PC Über die Registerkarte Client PC (8) kann die Parametrierung des domovea-Clientprogramms auf PC geändert werden. Standardanzeige für die Gruppen/Sequenzen/Kameras: Definition des Standard- Anzeigemodus der Gruppen/Sequenzen/Kameras (Band, Liste, Kalender, Mosaik). Sichtbarkeit...
  • Seite 66 V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS Anzeigemodus Touchpanel 8" Über die Registerkarte Touchpanel 8" (9) können die Einstellungen des domovea-Programms bei einem 8"-Touchscreen (domotouch) vorgenommen werden. Standardanzeige für die Gruppen/Sequenzen/Kameras: Definition des Standard- Anzeigemodus der Gruppen/Sequenzen/Kameras (Band, Liste, Kalender, Mosaik).
  • Seite 67 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS Schwelle des Bewegungssensors: Hier kann die Entfernung eingestellt werden, ab welcher der Bildschirm den Ruhezustand verlässt. Es sind 6 Schwellen von 0,5 m bis 3 m einstellbar. Verlässt man diesen Bereich, kehrt das System automatisch in den Ruhezustand zurück.
  • Seite 68 Zur Parametrierung der Geräte in der Favoriten-Ansicht: Wählen Sie Geräte in der Linkliste, Wählen Sie das gewünschte Gerät aus, Verschieben Sie per Drag and Drop das Gerät in das Fenster Aktuelle Übersicht Favoriten. Das ausgewählte Gerät erscheint in der Favoriten-Ansicht des domovea-Clientprogramms.
  • Seite 69 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS Anzeigemodus Benutzerdefinierte Sortierreihenfolge Bei Auswahl dieses Anzeigemodus erscheint das zusätzliche Tab Benutzerdefinierte Sortierreihenfolge (11). Die Verwaltung der Icons (Symbole): Die Gerätegruppe in der Baumstruktur (12) wählen, Die Art der Ansicht der Geräte auswählen (13): ...

  • Seite 70: Icons (Symbole) Und Hintergründe

    INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS ICONS (SYMBOLE) UND HINTERGRÜNDE: Dieser Teil beschreibt die Personalisierung der Ansicht des domovea-Clients. Es ist möglich, eigene Bilder zu importieren und diese in Form von Icons (Symbole) oder Hintergründe zu verwenden. Hintergründe: Für eine Optimierung der optischen Erscheinung der Schnittstelle muss die Auflösung der Bildschirmhintergründe der Auflösung der jeweilgen...
  • Seite 71 Icons (Symbole): Für eine Personalisierung der verwendeten Icons (Symbole) ist eine Größenoptimierung erforderlich. Die maximale Auflösung der für Icons (Symbole) verwendeten Bilder beträgt 140 x 140. Jpg ist das für das domovea-System optimierte Format. Die Personalisierung der Icons (Symbole): Wählen Sie Icons und Hintergründe (1) in der Link-Liste, In der Menüleiste erst auf Zufügen (2) klicken, dann Icon wählen,...
  • Seite 72 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ERWEITERTE FUNKTIONEN DES KONFIGURATIONSTOOLS Icons erstellen: Um Icons individuell zu gestalten, haben Sie die Möglichkeit, anhand von Bildern eigene Icons zu erstellen. Wählen Sie zunächst Ihr Bild aus und rufen Sie anschließend das Fenster Ikonen- Generator, wie oben beschrieben, auf.

  • Seite 73: Anhänge

    ANHÄNGE LISTE UND DETAILS DER GERÄTE In diesem Teil werden alle Geräte aufgeführt, die dem Installateur zur Erstellung eines domovea-Projekts zur Verfügung stehen. Die Objekte und Parameter aller Geräte sind aufgelistet. In manchen Fällen erscheinen zum besseren Verständnis Zusatzinformationen. 7.1.1...

  • Seite 74: Geschalteter Ausgang

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Das Gerät aus den allgemeinen Befehlen ausschließen: Das Gerät aus den allgemeinen Befehlen für die Gruppe(n) ausschließen, zu der/denen er gehört. Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms.

  • Seite 75: Steuerbefehle

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms. 7.1.3 STEUERBEFEHLE: Totmann Schaltung: Objekte: Auf /Ab Befehl Herauf-/Herunterfahren. Stopp: Befehl Stopp oder Lamellen-Neigung / Stopp.

  • Seite 76: Rollladen / Jalousien

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE 7.1.4 ROLLLADEN / JALOUSIEN Sonstige Öffnungsorgane: Objekte: Auf /Ab Befehl Herauf-/Herunterfahren. Statusanzeige: Anzeige des Anlagenzustands. Stopp: Stopp-Befehl. Parameter: Das Gerät aus den allgemeinen Befehlen ausschließen: Das Gerät aus den allgemeinen Befehlen für die Gruppe(n) ausschließen, zu der/denen er gehört. Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms.

  • Seite 77: Heizung/Klima/Lüftung

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Rollladen / Jalousie: Objekte: Auf /Ab: Befehl Herauf-/Herunterfahren. Statusanzeige: Anzeige des Anlagenzustands. Stopp: Befehl Stopp oder Lamellen-Neigung / Stopp. Position in %: Steuerung der Position in %. Anzeige der Position in %. Neigung in: Steuerung der Neigung. Anzeige der Neigung: Parameter: Position und Neigungswinkel...
  • Seite 78 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Objekte in Tabs Zone X: Name der Zone: ermöglicht das Benennen der gewählten Zone. Aktueller Sollwert: Anzeige des aktuellen Sollwerts. Aktuelle Temperatur: Anzeige der aktuellen Temperatur. Aktueller Modus: Anzeige des aktuellen Modus. Parameter im Tab Konfigurierung: Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms.

  • Seite 79: Knx-Szene

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Raumtemperaturregler: Objekte: Auswahl des Modus: Steuerung der Heizmodus. Aktueller Modus: Anzeige des aktuellen Modus. Temperatureinstellung des Komfort-Sollwerts: Steuerung der Sollwert-Temperatur des Komfortmodus. Temperatur Heiz-Sollwert: Anzeige der Sollwert-Temperatur. Raumtemperatur: Anzeige der Raumtemperatur. Heizung / Klimatisierung: Steuerung Umschaltung Heiz-/Klimatisierungsmodus. Anzeige Heizung / Klimatisierung: Anzeige des Heiz-/Klimatisierungsmodus.
  • Seite 80 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Parameter: Angezeigte maximale Leistung: Die maximale, vom Zeiger des Zählers angezeigt Leistung. Warnschwelle in €/Tag. Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms. Elektro-Zähler Produktion: Objekte: Elektrische Leistung.

  • Seite 81: Sensoren

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Parameter: Angezeigte maximale Leistung: Die maximale, vom Zeiger des Zählers angezeigt Leistung. Warnschwelle in €/Tag. Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Frist nach Versenden: Wartezeit nach der Ausgabe des Befehls in ms. Elektro-Zähler Unterzähler: Objekte: Elektrische Leistung.
  • Seite 82 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Helligkeitssensor: Objekte: Helligkeitsanzeige. Parameter: Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Feuchtigkeitssensor: Objekte: Feuchtigkeitsanzeige. Parameter: Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: Regensensor: Objekte:...

  • Seite 83: Sicherheit

    Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Parameter: Temperatureinheit. Geschwindigkeitseinheit. Ablesen der Statusanzeigen auf dem KNX-Bus: Häufigkeit des Ablesens der Statusanzeigen auf dem KNX-Bus: 7.1.9 SICHERHEIT Einbruchsmelder: Objekte: Alarmanzeige. Parameter: Meldung für ON: Benennung, die unter der Statusanzeige im Client erscheint und dem Wert ON entspricht.
  • Seite 84 Datum: 26/06/2012 INSTALLATIONSHANDBUCH V 1.3 ANHÄNGE Audio Zone: Objekte: EIN / AUS: Befehl Ein / Aus. Statusanzeige: Anzeige des Anlagenzustands. Lautstärke: Lautstärkeregelung. Lautstärkeanzeige. Lautlos-Modus: Steuerung des Lautlos-Modus. Anzeige Lautlos-Modus: Vorhergehende / Nächste Quelle: Steuerung der Vorhergehenden / Nächsten Quelle: Parameter: Kein Variieren der Lautstärke: ermöglicht das Festlegen der Variationsstufen für eine Steigerung/Reduzierung der Lautstärke.
