Inhaltszusammenfassung für Fracarro AMP9763
- Seite 1 AMP9763 UBB LINE AMPLIFIER (5-2400 MHz) AMPLIFICATEUR ULB (5-2400 MHz) AMPLIFICATORE DI LINEA ULB (5-2400 MHz) AMPLIFICADOR DE LINEA UBB (5-2400 MHz) AMPLIFICADOR DE LINHA UBB (5-2400MHz) DER ULB LEITUNGSVERSTÄRKUNG (5-2400 MHZ)
-
Seite 2: Inhaltsverzeichnis
SAFETY INSTRUCTION ..................3 PRODUCT DESCRIPTION .................. 3 CONNECTIONS ....................4 SETTINGS INSTALLATION HELP ..................6 CONFIGURATION EXAMPLE ................27 INSTRUCTION DE SECURITE ................7 DESCRIPTION PRODUIT ..................7 CONNEXIONS ..................... 8 RÉGLAGE ......................9 AIDE A L’INSTALLATION ...................10 EXEMPLES DE CONFIGURATION ..............27 ISTRUZIONI DI SICUREZZA ................11 DESCRIZIONE DEL PRODOTTO ...............11 CONNESSIONI ....................12... -
Seite 3: Safety Instruction

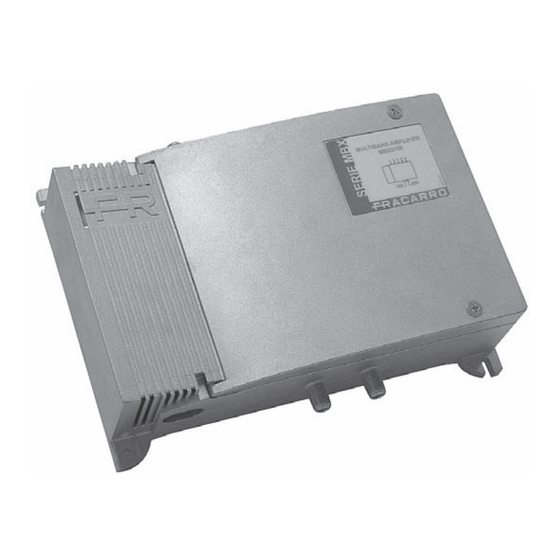

EN 60065: 1998 PRODUCT DESCRIPTION AMP9763 is a mains powered line amplifier, UBB band (from 47 to 2400 MHz), with return path pass-through. Built in a die cast metal housing for reaching an excellent power heating dissipation and total shielding, nickel plated to guarantee protection against oxidation. -
Seite 4: Connections
Main features: • Protection against short circuit and overload with automatic restart • Gain and slope adjustment in the RF band, 0-20 dB • Gain and slope adjustment in the SAT band, 0-20 dB • Return path gain switchable -2/25 dB •... -
Seite 5: Settings
SETTINGS To get access to the gain and slope adjustment: (1) Unscrew the two safety screws (2) Open the cover To get an easier access to the settings it is possible to remove the cover: (1) Open the cover a little bit (2) Push the cover slightly towards the power supply unit (3) Remove the cover... -
Seite 6: Installation Help
Active RP (gain = 25 dB) Passive RP (gain = -2 dB) Operating levels of forward paths: TV BAND SAT BAND 2 channels 100 dBµV 2 channels 105 dBµV Max input level 32 channels 88 dBµV 32 channels 93 dBµV 2 channels 120 dBµV 2 channels... -
Seite 7: Instruction De Securite
à l’eau. EN 60065: 1998 DESCRIPTION PRODUIT L’AMP9763 est un ampli de ligne ULB (47-2400 MHz) avec voie retour. Il est alimenté par le secteur. Le boîtier moulé de l’AMP9763 permet une excellente dissipation de la chaleur et une protection contre les perturbations électromagnétiques la plus élevée. -
Seite 8: Caractéristiques Principales
Caractéristiques principales: • Protection contre les court-circuits et les surcharges avec redémarrage automatique • Réglage du gain et pente dans la bande RF de 0 à 20 dB • Réglage du gain et pente dans la bande BIS de 0 à 20 dB •... -
Seite 9: Réglage
RÉGLAGES Pour accéder aux réglages de gain et de pente: (1) Dévisser les vis de fixation (2) Ouvrir le couvercle Pour accéder plus facilement aux réglages de l’amplificateur (1) Dévisser les 2 vis en façade de l’amplificateur (2) Ouvrir le boîtier et pousser le couvercle du boîtier légèrement en direction de l’alimentation (3) Retirer le couvercle. -
Seite 10: Aide A L'installation
Active RP (gain = 25 dB) Passive RP (gain = -2 dB) Niveau de sortie de la voie aller: TV BAND SAT BAND 2 canaux 100 dBµV 2 canaux 105 dBµV Niveau d’entrée maxi 32 canaux 88 dBµV 32 canaux 93 dBµV 2 canaux 120 dBµV... -
Seite 11: Istruzioni Di Sicurezza
EN 60065: 1998 DESCRIZIONE DEL PRODOTTO L’AMP9763 è un amplificatore autoalimentato ultra banda larga (da 47 a 2400 MHz) con passaggio del canale di ritorno (RP=return path). Costruito su meccanica in pressofusione, permette di ottenere una elevata dissipazione del calore e una schermatura totale. -
Seite 12: Connessioni
Caratteristiche principali: • protezione contro i corto circuiti e i sovraccarichi con ripristino automatico; • regolazione del guadagno e della pendenza nella banda TV 0-20 dB; • regolazione del guadagno e della pendenza nella banda SAT 0-20 dB; • guadagno nella banda 5-30 commutabile -2/25 dB; •... -
Seite 13: Regolazione Del Prodotto
REGOLAZIONE DEL PRODOTTO Per le regolazioni del guadagno e della pendenza: (1) svitare le due viti imperdibili (2) aprire il coperchio Per accedere più facilmente alle regolazioni è possibile togliere completamente il coperchio: (1) Aprire un po’ il coperchio (2) Spingere lievemente il coperchio verso l’alimentatore (3) Togliere il coperchio A questo punto sono accessibili gli attenuatori per la... -
Seite 14: Aiuto All'installazione
RP Attivo (guadagno = 25 dB) RP passivo (guadagno = -2 dB) Livelli di funzionamento: BANDA TV BANDA SAT 2 canali 100 dBµV 2 canali 105 dBµV Livello massimo d’ingresso 32 canali 88 dBµV 32 canali 93 dBµV 2 canali 120 dBµV 2 canali 125 dBµV... -
Seite 15: Instrucciones De Seguridad
EN 60065: 1998 DESCRIPCIÓN DEL PRODUCTO AMP9763 es un amplificador de línea, banda UBB ( desde 47 a 2400 MHz), con paso para vía de retorno. Fabricado con chasis metálico para proporcionar una excelente dispersión del calor y un total blindaje, chapa niquelada para garantizar la protección contra la oxidación. -
Seite 16: Conexiones
Principales características: • Protección contra corto circuitos y sobrecargas con reinicio automático. • Ajuste de ganancia y pendiente en la banda RF, 0-20 dB • Ajuste de ganancia y pendiente en la banda SAT, 0-20 dB • Ganancia de vía de retorno conmutable -2/25 dB •... -
Seite 17: Configuración
CONFIGURACIÓN Para acceder a los mecanismos de ajuste de ganancia y ajuste de pendiente: (1) Desenrosque los dos tornillos de seguridad (2) Abra la cubierta Para facilitar el acceso a los mecanismos de ajuste es posible quitar la cubierta: (1) Abra un poco la cubierta (2) Empuje suavemente la cubierta hacia la fuente de alimentación. -
Seite 18: Ayuda A La Instalación
RP Activo (ganancia = 25 dB) RP Pasivo (ganancia = -2 dB) Niveles operativos: BANDA TV BANDA SAT 2 canales 100 dBµV 2 canales 105 dBµV Nivel màximo entrada 32 canales 88 dBµV 32 canales 93 dBµV 2 canales 120 dBµV 2 canales 125 dBµV Nivel màximo salida... -
Seite 19: Instruções De Segurança
água ou outros líquidos. DESCRIÇÃO DO PRODUCTO O AMP9763 é um amplificador com alimentação local, funcionando na banda UBB (47 a 2400 MHz) e com via de retorno. Construído em caixa metálica die cast oferece excelente dissipação de calor e total blindagem. Um banho de níquel garante protecção contra oxidação. -
Seite 20: Ligações
Características Principais: • Protecção contra curto-circuitos e sobrecargas, com reinicialização automática. • Ajuste de ganho e slope na banda RF de 0-20dB • Ajuste de ganho e slope na banda SAT de 0-20dB • Via de retorno com ganho comutável -2/25dB •... -
Seite 21: Configurações
CONFIGURAÇÕES Para ter acesso ao ajuste de ganho e de slope (1) Desaperte os parafusos de segurança (2) Abra a tampa Para ter acesso mais facilitado às configurações, é possível remover totalmente a tampa: (1) Abra ligeiramente a tampa (2) Empurre a tampa em direcção à fonte de alimentação (3) Remova a tampa Os atenuadores para o ajuste de ganho e de slope estão... -
Seite 22: Apoio À Instalação
VR Activa (ganho = 25 dB) VR Passiva (ganho = -2 dB) Niveles operativos: BANDA TV BANDA SAT 2 canais 100 dBµV 2 canais 105 dBµV Nível Máx. Entrada 32 canais 88 dBµV 32 canais 93 dBµV 2 canais 120 dBµV 2 canais 125 dBµV Nível Máx. -
Seite 23: Sicherheitsanweisungen
EN 60065: 1998 Plätze installiert werden. PRODUKTBESCHREIBUNG AMP9763 ist ein Ultrabreiter Band und selbstgespeister Verstärker von TV Band (von 47 bis 862 MHz) mit dem Durchgang des Rückskanals (RP = return path). Er ist auf Druckgussmechanik gebaut und erlaubt, eine größe Wärmedissipation und eine Vollentstörung zu haben. -
Seite 24: Schaltungen
Technische Daten: • Schutz gegen die Kurzschlusse und die Überlastungen mit selbsttätigen Wiederherstellung; • Regelung des Gewinns und der Steilheit im Band TV 0-20 dB; • Regelung des Gewinns und der Steilheit im Band SAT 0-20 dB; • Steilheit im Band 5-30 , umschaltbar -2/25 dB •... -
Seite 25: Regulierung Des Produktes
REGULIERUNG DES PRODUKTES Für die Regelung des Gewinns und der Steilheit: (1) man muss die zweiten unverlorenen Schrauben (2) man muss der Deckel öffnen Es ist möglich, den Deckel völlstandig abzunehmen, um besser in die Regelungen zu kommen (1) man muss den Deckel ein bißchen öffnen (2)Der Deckel muss leicht nach dem Verstärker aufgeschoben werden. -
Seite 26: Hilfe Für Die Installation
Aktiv RP (Gewinn = 25 dB) VR Passiv (Gewinn = -2 dB) Der Arbeitsweisestand: BANDA TV BANDA SAT 2 kanal 100 dBµV 2 kanal 105 dBµV Der höchste Eingangstand 32 kanal 88 dBµV 32 kanal 93 dBµV 2 kanal 120 dBµV 2 kanal 125 dBµV Der höchste Ausgangstand... -
Seite 27: Configuration Example
CONFIGURATION EXAMPLE EXEMPLES DE CONFIGURATION ESEMPIO DI CONFIGURAZIONE EJEMPLO DE CONFIGURACIÓN EXEMPLO DE CONFIGURAÇÃO KONFIGURATION BEISPIEL... - Seite 28 Fracarro France S.A.S. 14 bis rue du Ratrait - 92158 Suresnes Cedex - FRANCE Tel: +33 1 47283419 - Fax: +33 1 47283421 Fracarro Iberica C/Ciudad de Elda, 4 - Poligono Ind. Fte. Del Jarro 46988 Valencia - ESPAÑA Tel. +34/961340104-920 - Fax +34/961340691...
