Fixation de l'Imager Box au projecteur

ATTENTION: Lorsque vous fixez l'Imager Box au projecteur, mettez le projecteur hors
tension. Ne fixez pas ou ne retirez pas l'Imager Box lorsque le projecteur
est sous tension. Vous risqueriez d'endommager l'équipement.

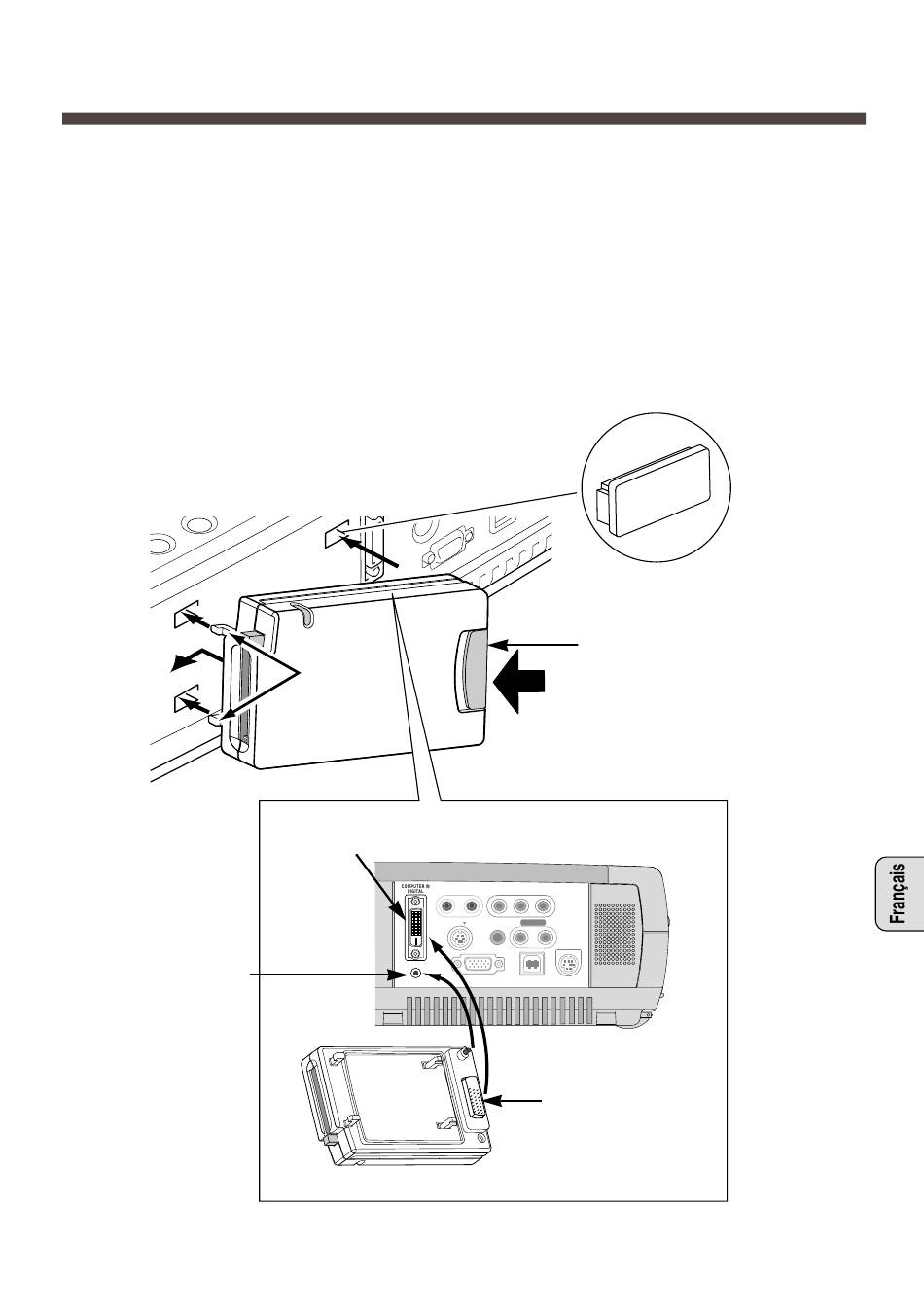

1 Retirez les 4 couvercles fixés au projecteur. Insérez les
CROCHETS DE MONTAGE (A) dans le projecteur dans le
sens indiqué par la flèche. (Illustration 1)
Branchez la FICHE DU CONNECTEUR dans la borne DVI
2
du projecteur tout en appuyant sur le bouton de
VERROUILLAGE de l'Imager Box, puis relâchez-le pour le
verrouiller.
(Illustration 1)
Le BOUTON DE
COMMUTATION
de l'Imager Box
est placé sur le
commutateur du
projecteur.
(A)
Borne DVI
R – AUDIO IN – L
S – VIDEO
MCI
COMPUTER IN
ANALOG
Couvercle
BOUTON DE VERROUILLAGE
(Illustration 2)
VIDEO
(MONO) Y – Pb / Cb – Pr / Cr
AUDIO IN
R – AUDIO OUT – L
COMPUTER
USB CONTROL PORT
FICHE DU
CONNECTEUR
Retirez les quatre
couvercles.
5
