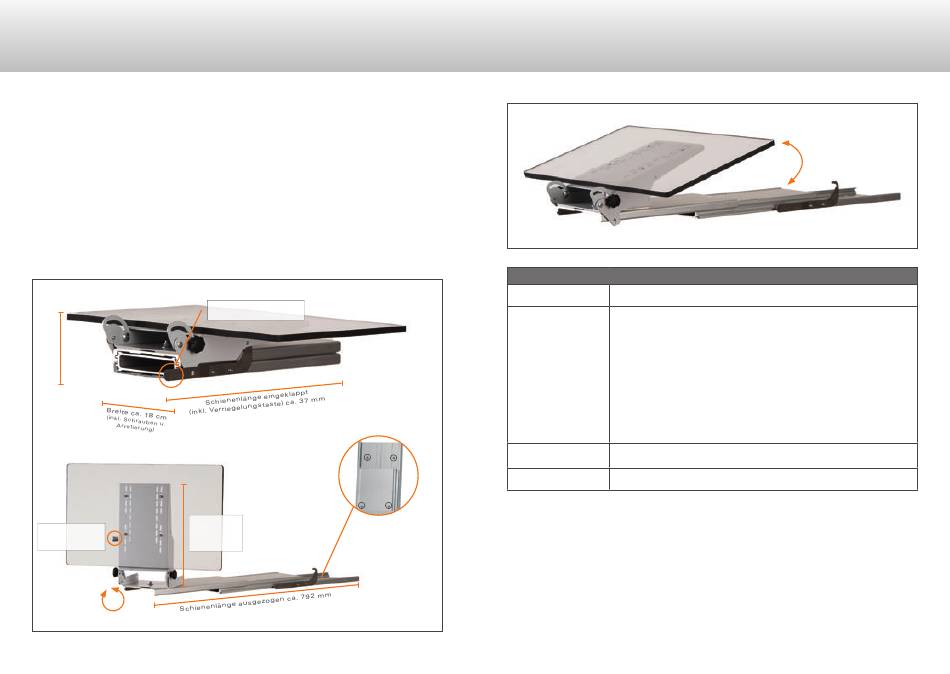

Caratec Flex CFA100H Auszug für Fernsehschrank
Zur Montage in den meisten Wohnmobil-TV-Schränken. Bei vielen Fahrzeugen so
einsetzbar, dass sich das TV-Gerät von der Sitzgruppe und vom Bett betrachten
lässt. Durch den Auszug lässt sich das TV-Gerät nach Gebrauch sicher und
bequem im Schrank verstauen.
· stehend oder hängend montierbar
· ausziehbar, mit Verriegelungstaste
· Halteplatte dreh- und neigbar
· Schienenlänge ausgezogen: ca. 792 mm
· Maße (B x H x L/T): ca. 180 x 85 x 370 mm
· Höhe senkrecht aufgeklappt: 313 mm
Art.-Nr.
MC029075
Verriegelungstaste zur
Arretierung
Höhe ca.
85 mm
Halteplatte,
mit zusätzlicher
senkrecht
Arretierung an
aufgeklappt:
der Halteplatte
ca. 31 cm
360°
Halteplatte
drehbar
Montagehinweise
Zur Montage des Halters beachten Sie bitte folgende Punkte:
Erforderliche
Werkzeuge
Montage
Gewicht
Arretierung
Befestigung
125°
125°
Bohrmaschine, Schraubenzieher und Wasserwaage
Prüfen Sie den Untergrund auf ausreichende Stabilität zur Montage des
Halters.
Wählen Sie anschließend geeignete Senkkopfschrauben aus, sodass der Halter
stabil befestigt werden kann (Schrauben nicht im Lieferumfang enthalten).
Zeichnen Sie die Bohrlöcher für den Halter an (s. Abbildung Befestigung).
Bohren Sie nun die Löcher.
Befestigen Sie den Halter (s. Abbildung Befestigung). Dazu die Schienen
entsprechend ausziehen. Die Bohrungen der mittleren Schiene müssen über
den Bohrungen der unteren Schiene liegen.
Nun können Sie den TV/Monitor an der Halteplatte befestigen (Schrauben
nicht im Lieferumfang enthalten).
Der Halter ist nur für TV-Geräte bis zu 6,5 kg und VESA 75 oder 100
Befestigung geeignet.
Der Halter muss während der Fahrt verriegelt sein.
