- Seite 1 Pioneering for You Wilo-DDA/-DDS/-DDM/-DDG Einbau- und Betriebsanleitung Notice de montage et de mise en service Installation and operating instructions Inbouw- en bedieningsvoorschriften 2211742 • Ed.02-2020-06...
- Seite 2 Fig.1: DDA Fig.2: DDS...
- Seite 3 Fig.3: DDM...
- Seite 4 Fig.4: DDG 65,7 17,5...
- Seite 5 Fig.5: DDG 2/100...
- Seite 6 Fig.6:...
- Seite 7 Deutsch ......... English ........... Français ......... Nederlands ........
-
Seite 8: Inhaltsverzeichnis
Lieferumfang........................ 12 Zubehör......................... 12 Beschreibung von Erzeugnis und Zubehör .......... 12 Beschreibung der Geber und Messgeräte .............. 12 Wartung...................... 15 Störungen, Ursachen, Beseitigung ............. 15 Entsorgung.................... 15 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten ............................ 15 WILO SE 2020-06... -
Seite 9: Allgemeines
Die Bedienung muss von Personen ausgeführt werden, die in die Funktionsweise der kompletten Anlage unterrichtet wurden. Eine Elektrofachkraft ist eine Person mit geeigneter Definition „Elektro- fachlicher Ausbildung, Kenntnissen und Erfahrung, fachkraft“ die die Gefahren von Elektrizität erkennen und ver- meiden kann. Einbau- und Betriebsanleitung Wilo-DDA/-DDS/-DDM/-DDG... -
Seite 10: Transport Und Zwischenlagerung
Anzeige 1 x Schaltkon- 2 x Schaltkon- Analog-Aus- funktion takt takt gang 4-20 mA Betriebss- 250 V 24 V DC +/- pannung / 20 % Leistungs- aufnahme Max. Kon- 25 V / 250 V / 1 A DC taktbelast- 20 mA DC barkeit Max. Belas- 500 Ω tungswider- stand WILO SE 2020-06... - Seite 11 100 m: bis 100 m: bis 25 m: 2 x 1,5 mm 3 x 1,5 mm 3 x 0,75 mm abgeschirmt bauseitige bis 250 m: bis 100 m: Verlänge- 3 x 2,5 mm 3 x 1,5 mm rung abgeschirmt bis 250 m: 3 x 2,5 mm abgeschirmt Einbau- und Betriebsanleitung Wilo-DDA/-DDS/-DDM/-DDG...
-
Seite 12: Lieferumfang
Die Geräte sind überlastungssicher. Gegen extreme Druckdifferenzen stützt sich die Membran gegen die Gehäusewandung ab. Die Geräte werden mit bauseits beizustellenden Be- festigungselementen an die Wand montiert. Die Ver- bindung des Gerätes zu den Druckmessstellen wird WILO SE 2020-06... -
Seite 13: Differenzdruck-Anzeigegerät Dda

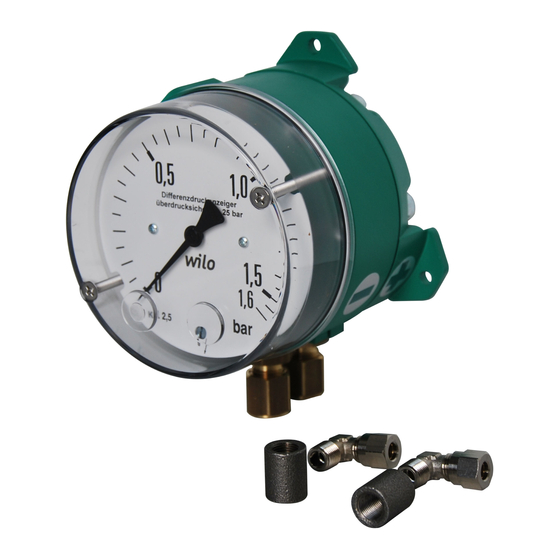

Lufteinschlüsse in die Leitungen entweichen können. Anderenfalls ist am Gerät eine Entlüftungsmöglichkeit vorzusehen. 5.1.1 Differenzdruck-Anzeigegerät DDA → Fig. 1 Das DDA eignet sich für viele Messaufgaben in den Bereichen der industriellen und sanitären Messtech- nik. 5.1.2 Differenzdruckschalter DDS → Fig. 2 Der DDS wird als Zweipunktregler im Wesentlichen für die Wilo-AS-Regelgeräte eingesetzt. -
Seite 14: Funktion
: beide Kontakte geöffnet. gelbe Fahne Ader-Nr. 5.1.4 Differenzdruckgeber DDG →Fig. 4/5 Der DDG wird als Signalgeber für die Wilo-Regelge- räte eingesetzt (stufenlose Drehzahlregelung). Die Widerstandsmessbrücke eines Keramik-Sensors wird über einen Messwandler erfasst und in elektri- sche Signale umgesetzt. Elektrischen Anschluss wie folgt ausführen:... -
Seite 15: Wartung
Wilo-Kundendienststelle oder Ver- tretung kontaktieren. Entsorgung Information zur Sammlung von gebrauchten Elektro- und Elek- tronikprodukten Die ordnungsgemäße Entsorgung und das sachge- rechte Recycling dieses Produkts vermeiden Um- weltschäden und Gefahren für die persönliche Ge- sundheit. Einbau- und Betriebsanleitung Wilo-DDA/-DDS/-DDM/-DDG... - Seite 16 ƒ Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsor- gungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! WILO SE 2020-06...
