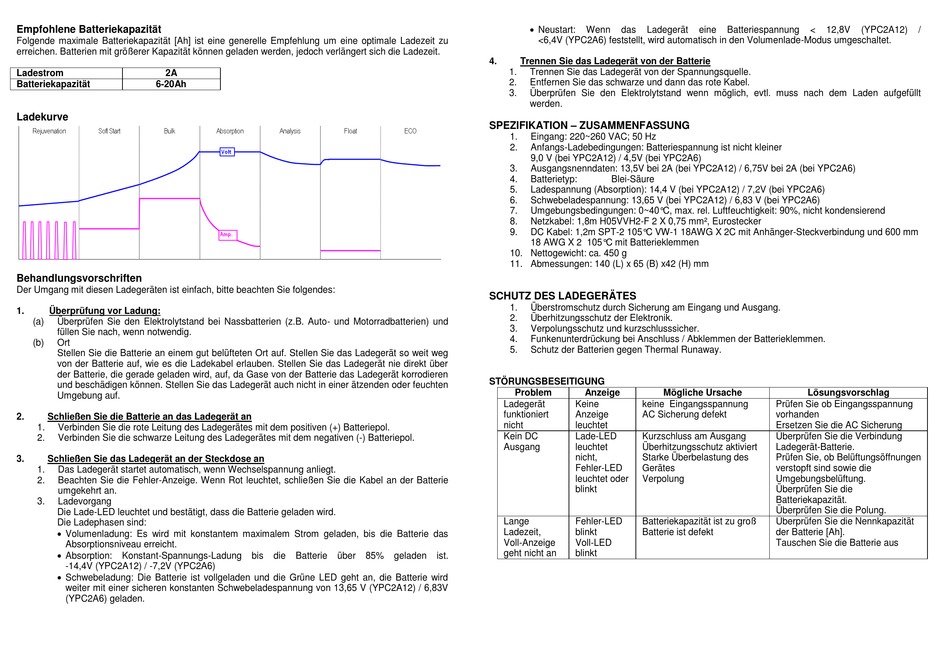

Empfohlene Batteriekapazität
Folgende maximale Batteriekapazität [Ah] ist eine generelle Empfehlung um eine optimale Ladezeit zu
erreichen. Batterien mit größerer Kapazität können geladen werden, jedoch verlängert sich die Ladezeit.
Ladestrom
2A
Batteriekapazität
6-20Ah
Ladekurve
Behandlungsvorschriften
Der Umgang mit diesen Ladegeräten ist einfach, bitte beachten Sie folgendes:
1.
Überprüfung vor Ladung:
(a)
Überprüfen Sie den Elektrolytstand bei Nassbatterien (z.B. Auto- und Motorradbatterien) und
füllen Sie nach, wenn notwendig.
(b)
Ort
Stellen Sie die Batterie an einem gut belüfteten Ort auf. Stellen Sie das Ladegerät so weit weg
von der Batterie auf, wie es die Ladekabel erlauben. Stellen Sie das Ladegerät nie direkt über
der Batterie, die gerade geladen wird, auf, da Gase von der Batterie das Ladegerät korrodieren
und beschädigen können. Stellen Sie das Ladegerät auch nicht in einer ätzenden oder feuchten
Umgebung auf.
2.
Schließen Sie die Batterie an das Ladegerät an
1.
Verbinden Sie die rote Leitung des Ladegerätes mit dem positiven (+) Batteriepol.
2.
Verbinden Sie die schwarze Leitung des Ladegerätes mit dem negativen (-) Batteriepol.
3.
Schließen Sie das Ladegerät an der Steckdose an
1.
Das Ladegerät startet automatisch, wenn Wechselspannung anliegt.
2.
Beachten Sie die Fehler-Anzeige. Wenn Rot leuchtet, schließen Sie die Kabel an der Batterie
umgekehrt an.
3.
Ladevorgang
Die Lade-LED leuchtet und bestätigt, dass die Batterie geladen wird.
Die Ladephasen sind:
Volumenladung: Es wird mit konstantem maximalem Strom geladen, bis die Batterie das
Absorptionsniveau erreicht.
Absorption:
Konstant-Spannungs-Ladung
-14,4V (YPC2A12) / -7,2V (YPC2A6)
Schwebeladung: Die Batterie ist vollgeladen und die Grüne LED geht an, die Batterie wird
weiter mit einer sicheren konstanten Schwebeladespannung von 13,65 V (YPC2A12) / 6,83V
(YPC2A6) geladen.
bis
die
Batterie
über
85%
geladen
Neustart:
Wenn
<6,4V (YPC2A6) feststellt, wird automatisch in den Volumenlade-Modus umgeschaltet.
4.
Trennen Sie das Ladegerät von der Batterie
1.
Trennen Sie das Ladegerät von der Spannungsquelle.
2.
Entfernen Sie das schwarze und dann das rote Kabel.
3.
Überprüfen Sie den Elektrolytstand wenn möglich, evtl. muss nach dem Laden aufgefüllt
werden.
SPEZIFIKATION – ZUSAMMENFASSUNG
1.
Eingang: 220~260 VAC; 50 Hz
2.
Anfangs-Ladebedingungen: Batteriespannung ist nicht kleiner
9,0 V (bei YPC2A12) / 4,5V (bei YPC2A6)
3.
Ausgangsnenndaten: 13,5V bei 2A (bei YPC2A12) / 6,75V bei 2A (bei YPC2A6)
4.
Batterietyp:
Blei-Säure
5.
Ladespannung (Absorption): 14,4 V (bei YPC2A12) / 7,2V (bei YPC2A6)
6.
Schwebeladespannung: 13,65 V (bei YPC2A12) / 6,83 V (bei YPC2A6)
7.
Umgebungsbedingungen: 0~40°C, max. rel. Luftfeuchtigkeit: 90%, nicht kondensierend
8.
Netzkabel: 1,8m H05VVH2-F 2 X 0,75 mm², Eurostecker
9.
DC Kabel: 1,2m SPT-2 105°C VW-1 18AWG X 2C mit Anhänger-Steckverbindung und 600 mm
18 AWG X 2 105°C mit Batterieklemmen
10. Nettogewicht: ca. 450 g
11. Abmessungen: 140 (L) x 65 (B) x42 (H) mm
SCHUTZ DES LADEGERÄTES
1.
Überstromschutz durch Sicherung am Eingang und Ausgang.
2.
Überhitzungsschutz der Elektronik.
3.
Verpolungsschutz und kurzschlusssicher.
4.
Funkenunterdrückung bei Anschluss / Abklemmen der Batterieklemmen.
5.
Schutz der Batterien gegen Thermal Runaway.
STÖRUNGSBESEITIGUNG
Problem
Anzeige
Ladegerät
Keine
funktioniert
Anzeige
nicht
leuchtet
Kein DC
Lade-LED
Ausgang
leuchtet
nicht,
Fehler-LED
leuchtet oder
blinkt
Lange
Fehler-LED
Ladezeit,
blinkt
Voll-Anzeige
Voll-LED
geht nicht an
blinkt
ist.
das
Ladegerät
eine
Batteriespannung
Mögliche Ursache
keine Eingangsspannung
Prüfen Sie ob Eingangsspannung
AC Sicherung defekt
vorhanden
Ersetzen Sie die AC Sicherung
Kurzschluss am Ausgang
Überprüfen Sie die Verbindung
Überhitzungsschutz aktiviert
Ladegerät-Batterie.
Starke Überbelastung des
Prüfen Sie, ob Belüftungsöffnungen
Gerätes
verstopft sind sowie die
Verpolung
Umgebungsbelüftung.
Überprüfen Sie die
Batteriekapazität.
Überprüfen Sie die Polung.
Batteriekapazität ist zu groß
Überprüfen Sie die Nennkapazität
Batterie ist defekt
der Batterie [Ah].
Tauschen Sie die Batterie aus
<
12,8V
(YPC2A12)
/
Lösungsvorschlag
