Honeywell ESSER 808623 Installationsanleitung

Installationsanleitung
®

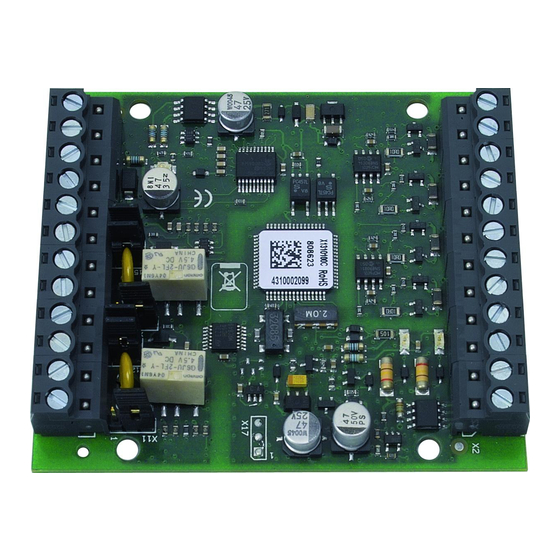

esserbus -Alarmierungskoppler
Installation Instruction
esserbus ® alarm transponder
(Art.-Nr. / Part No. 808623)
Technische Änderungen vorbehalten!
798885
Technical changes reserved!
D GB
05.2018 / AE
© 2018 Honeywell International Inc.
Novar GmbH a Honeywell Company
Dieselstraße 2, 41469 Neuss, Germany
Tel.: +49 2131 40615-600
Fax: +49 2131 40615-606
www.esser-systems.com
info@esser-systems.com
72
64
808623
Abb. 1: Maße und Befestigungslöcher (in mm)
Fig. 1: Dimensions and fixing holes (mm)
Alarmierungskoppler
0310
808623
VdS G 210020
2
3
Abb. 2: Kennzeichnung
Fig. 2: Identification
Achtung!
Diese Anleitung muss vor der Inbetriebnahme des Gerätes genau durchgelesen und verstanden werden. Bei
Schäden die durch Nichtbeachtung der Installationsanleitung verursacht werden, erlischt der Gewährleistungs-
anspruch. Für Folgeschäden, die daraus resultieren, wird keine Haftung übernommen.
Allgemein / Anwendung
®
Der esserbus -Alarmierungskoppler mit integriertem Trenner wird ausschließlich für den Anschluss an den
® ®
esserbus / esserbus -PLus der ESSER-Brandmelderzentralen verwendet. Zur Konfiguration ist die Service- und
Programmiersoftware tools 8000 erforderlich.
Systemvoraussetzungen
BMZ Systemsoftware
800x ab Version V2.42.6
Compact ab Version V2.05
IQ8Control ab Version V3.09
FlexES Control ab Version V04.01
Systemgrenzen
•
®
max. 100 esserbus -Koppler pro Brandmelderzentrale
•
®
max. 31 esserbus -Koppler pro Ringleitung
•
max. 127 Meldergruppen pro Ringleitung
•
Kein Einsatz von EOL-I und EOL-O Abschlusselementen bei BMZ 800x
Pro Relaisausgang:
Max. 10 konventionelle Signalgeber und Blitzleuchten (Berechnungstool beachten)
Pro Gruppeneingang:
Meldertyp
Automatische Brandmelder Serie 9000 /
IQ8Quad / ES Detect
Standard Handmelder / MCP / Sondermelder /
Manuelle Auslösevorrichtungen
Installation
®
Der esserbus -Alarmierungskoppler im Gehäuse (z.B. Art.-Nr. 788600) muss in unmittelbarer Nähe des ext.
Netzteiles oder des Spannungskonverters (Art.-Nr. 781336 bzw. 781337) montiert werden. Alternativ kann die
Montage innerhalb des ext. Netzteiles oder der BMZ erfolgen.
Zur vereinfachten Installation können die Anschlussklemmen mit einem geeigneten Werkzeug, z.B. Spitzzange
abgezogen werden. Nach dem Anschluss der Leitungen die Klemmenleiste wieder auf die Steckkontakte stecken.
Anschlusskabel
Fernmeldekabel I-Y (St) Y n x 2 x 0,8 mm oder vergleichbar mit besonderer Kennzeichnung oder
Brandmeldekabel verwenden! Durch den Anschluss der Kabelabschirmung werden die
Signalleitungen gegen Störeinflüsse geschützt.
Abschlusswiderstand / Abschlusselement
Nicht benutzte, freie Gruppeneingänge des esserbus
Abschlusswiderstand oder EOL-I Abschlusselement beschaltet werden.
10 kOhm Abschlusswiderstand oder EOL-I und EOL-O Abschlusselement in der angeschalteten
Peripherie (Sondermelder oder akustische bzw. optische Komponenten) einsetzen. Polarität (+/-) der
Abschlusselemente beachten. Siehe Anschaltung Seite 2.
Externe Spannungsversorgung / Überwachung
Die externe Spannungsversorgung (+UB
erforderlich und kann in der Betriebsart >überwacht< programmiert werden. Eine Unterbrechung
oder das Unterschreiten der zulässigen Toleranzgrenze (-10%) löst eine Störungsmeldung an der
BMZ aus.
Eine Netzstörung muss gem. VDE 0833-2 innerhalb von 24 Stunden behoben sein. Kann das nicht
sichergestellt werden, Spannungskonverter (Art.-Nr. 781336 bzw. 781337) einsetzen!
Zur Anschaltung von Sondermeldern siehe Seite 2 sowie Technische Information 798961.
Kennzeichnung (Abb. 2)
Den beiliegenden Aufkleber  auf dem Kopplergehäuse  bzw. auf dem Modulgehäuse  für C- oder
Hutschienenmontage (siehe Pfeile in Abb. 2) aufbringen.
Gruppeneingänge
Alle verbindlichen Peripheriekomponenten der Brandmeldeanlage bzw. die im ESSER-Brandmeldesystem gelistet
sind, müssen mit 10 kOhm Abschlusswiderständen oder EOL-I
Melder / Komponente) überwacht werden.
*1 Die Service- und Programmiersoftware tools 8000 ab V1.24 unterstützt zusammen mit dem Feldbus- und Zentraleninterface PLus
(Art.-Nr. 789862.10) die Servicefunktionen zur Instandhaltung / Wartung der angeschalteten Brandmelder ES Detect. Dazu müssen die
Meldergruppen der BMZ ES Line mit dem roten Abschlusselement EOL-I (Art.-Nr. 808626) abgeschlossen sein.
Verbindliche Peripheriekomponenten an den Gruppeneingängen sind:
•
Automatische Brandmelder und Handmelder / MCP usw. - siehe Tabelle oben
•
Sondermelder (z.B. OSID, LRMX usw.)
Relaisausgänge
Verbindliche Peripheriekomponenten für Relaisausgänge sind:
Konventionelle Signalgeber und Blitzleuchten.
Relaisausgänge mit einem EOL-O abschließen. EOL-O mit der Programmiersoftware tools 8000 konfigurieren.
•
Sämtliche Komponenten die im Berechnungstool (in Programmiersoftware tools 8000 enthalten)
gelistet sind, können gem. EN 54-13 angeschaltet werden.
•
Für alle Komponenten, die nicht im Berechnungstool aufgeführt sind, kann keine normenkonforme
Anschaltung (gem. EN 54-13) gewährleistet werden.
•
Konventionelle Komponenten sind kein Bestandteil des ESSER-Brandmeldesystems und können nur
>potentialfrei / nicht überwacht< an die Relaisausgänge angeschaltet werden!
Programmierung des Kontaktverhaltens
Die Relais K1 und K2 können als Schließer- oder Öffnerkontakt programmiert werden.
Betriebsart
Einstellung der Betriebsart für jeden Relaisausgang siehe Abb. 8 - 10
Reset-Relais Funktion
Die beiden Relaisausgänge können zum Rücksetzen von Sondermeldern genutzt werden. Die Rücksetzart ist
abhängig vom angeschlossenen Melder, z.B. durch Schalten eines entsprechenden Reset-Einganges gegen
GND oder kurzzeitiges Abschalten der Betriebsspannung des Melders.
Hierzu den Ansteuertyp >Reset-Relais< sowie die gewünschte Relais-Betriebsart (Öffner oder Schließer) mit
der Service- und Programmiersoftware tools 8000 konfigurieren. Der jeweilige Relaisausgang wird für die
eingestellte Reset-Zeit (1-14 Sekunden) angesteuert, wenn der zugehörige Eingang (G1 für Relais 1 / G2 für
Relais 2) zurückgesetzt wird.
Erforderliche Reset-Zeiten siehe Dokumentation des Sondermelders bzw. Technische Information 798961.
Anschaltbeispiele Sondermelder (an Relais K1):
Meldertyp Betriebsart des Reset - Relais
Potentialfrei - nicht überwacht - Schließer
LRMX
Reset über den Schalteingang des Melders
Potentialfrei - nicht überwacht - Öffner
OSID
Reset über den Schalteingang des Melders
*2 Steckbrücken auf dem Koppler beachten – Kundendatenprogrammierung erforderlich.
Technische Daten
Ringleitung
Nennspannung : 8 V DC ... 42 V DC
Nennstrom : ca. 90 µA @ 19 V DC
Externe Spannungsversorgung
Betriebsspannung : 10 V DC ... 28 V DC
Stromaufnahme : max. 120 mA @ 12 V DC
1
Ruhestrom : ca. 12 mA @ 12 V DC
Eingänge
Stromaufnahme : max. 25 mA @ 9 V DC
Länge der Anschlussleitung : max. 1.000 m
Überwachung : EOL-I oder 10 kΩ ±40%
Relais
Kontaktbelastung : max. 30 V DC / 1 A
Überwachung Relais : EOL-O oder 10 kΩ / ±40%
Anschlussklemmen : max. 1,5 mm² (AWG 30-14)
Umgebungstemperatur : -10 °C ... +50 °C
Lagertemperatur : -25 °C ... +75 °C
: ≤ 95% (ohne Betauung)
Luftfeuchte
Schutzart : IP 40 (im Gehäuse)
Gewicht : ca. 28 g
Maße (B x H x T) : 82 x 72 x 20 (mm)
Spezifikation : EN 54-17 : 2005
VdS-Anerkennung : G 210020
Leistungserklärung : DoP-21057130701
Ergänzende und aktuelle Informationen
Die Produktangaben entsprechen dem Stand der Drucklegung und können durch Produktänderungen,
geänderte Normen/Richtlinien ggf. von den hier genannten Informationen abweichen. Aktualisierte
Informationen und Konformitätserklärungen siehe www.esser-systems.com.
Dokumentation der Brandmelderzentrale bzgl. Normen, lokalen Anforderungen und
Systemvoraussetzungen beachten!
® ®
esserbus und essernet sind in Deutschland eingetragene Warenzeichen.
Weiteres Zubehör siehe Produktgruppenkatalog Brandmeldetechnik.
X1 Anschlussklemmen Relais K1 + K2, ext. Spannungsversorgung des Kopplers über +/- UB
X2 Anschlussklemmen Ringleitung, Gruppeneingänge
X11 - X13 Relais K 2
Betriebsart:
X14 - X16 Relais K 1
LED V9 Grün
Leuchtdioden blinken sporadisch bei der Kommunikation mit der BMZ
LED V10 Rot
F1, F2 Elektronische Sicherung (Multifuse) der Relais-Ausgänge K1 und K2
F3 Elektronische Sicherung (Multifuse) für ext. Spannungsversorgung des Kopplers über +/- UB
K1, K2 Relais K1 und K2 zur Ansteuerung einer externen Peripherie
Steckbrücke offen / geschlossen
D
Programmiersoftware tools 8000
ab Version V1.19
ab Version V1.20
ab Version V1.15
ab Version V1.16
Anzahl mit EOL-I Anzahl mit 10 KOhm
Überwachung Überwachung
Siehe Kompatibilitätsliste
30
798940.30
10 10
®
-Kopplers müssen mit einem 10 kOhm
= 12 V DC oder 24 V DC) ist grundsätzlich immer
ext
*1
Abschlusselementen gem. EN 54-13 (im letzten
*2
/ Funktion Reset-Zeit Abb.
5 s 11
5 s 12
ext
 überwacht
 potentialbehaftet

nicht überwacht
 potentialfrei
ext
GB
Warning!
These instructions must be studied carefully and understood before commissioning the device. Any damage caused
by failure to observe the installation instructions voids the warranty. Furthermore, no liability can be accepted for
any consequential damage arising from such failure.
General / Application
®
The esserbus alarm transponder with integrated isolator is designed for operation only as esserbus
®
esserbus PLus device of the ESSER-Fire Alarm Control Panels. The service and programming software tools
8000 is required for the device configuration.
System requirements
FACP System software
800x from Version V2.42.6
Compact from Version V2.05
IQ8Control from Version V3.09
FlexES Control from Version V04.01
System restrictions
• ®
max. 100 esserbus transponders per fire alarm control panel
•
®
max. 31 esserbus transponders per loop
•
max. 127 detector zones per loop
•
No application of EOL-I and EOL-O end-of-line unit with FACP 800x
Per Relay output:
Max. 10 conventional audible alarm devices and beacon (refer to calculation tool)
Per zone input:
Number with
Detector type
EOL-I monitoring
Automatic fire detectors series 9000 /
ES Detect / IQ8Quad
Conventional manual call point / MCP /
third party detector / manual activations
Installation
®
The esserbus -alarm transponder with housing (e.g. Part No. 788600) must be mounted in a close range to the
ext. power supply unit or voltage converter (Part No. 781336 or 781337). Alternatively it is possible to mount
the transponder inside of the ext. power supply unit or the FACP.
For easy installation the terminals may be removed with a suitable tool, such as needle-nose pliers. When the
loops have been connected, attach the terminal strip to the plug contact again.
Connection cable
Use clearly identified cable I-Y (St) Y n x 2 x 0,8 mm or comparable and employ only shielded twisted
pair cables with special designation for fire detection and consider furthermore the requirements of
the local standard!
The shielding must be connected for EMI protection of the cable!
End-of-line resistor / end-of-line unit
Free and not connected zone inputs must be terminated with an 10 kOhm End-of-line resistor or
EOL-I end-of-line unit.
Insert 10 kOhm End-of-line resistor or EOL-I and ELO-O end-of-line unit for connected devices
(third- party detector or audible / optical components). Observe required polarity (+/-) of the EOL-
device. Refer to wiring page 2.
External power supply / Monitoring
The external power supply (+UB = 12 V DC or 24 V DC) is always required and can be programmed
ext
in the operation mode >monitored<. An interruption or falling below the permissible tolerance limit (-
10%) results in a Fault on the FACP.
In accordance to VDE 0833-2 a mains supply fault must be remedied within 24 hours. If this is not
ensured a DC/DC converter (Part. No. 781336 or 781337) must be installed!
For connecting third party detector see page 2 as well as technical information 798961.GB0.
Identification (Fig. 2)
The supplied adhesive label  must be placed onto the transponder housing  or module housing  for C- or snap
on rail mounting (refer to arrows in Fig. 2).
Zone inputs
All designated peripheral devices of the Fire Alarm system and listed components in the corresponding approval of the
ESSER-Fire Alarm System must be terminated and monitored with a 10 kOhm End-of-line resistor or EOL-I
of-line unit acc. EN 54-13.
*1
The service and programming software tools 8000 V1.24 or higher, together with the field bus and panel interface Plus (Part No. 789862.10),
support the service functions for the servicing/maintenance of the activated ES Detect fire alarms. The detector zones of the FACP ES Line
with the red end element EOL-I (Part No. 808626) must be terminated.
Designated peripheral devices for the zone inputs are:
•
Intelligent fire detectors and Manual call points (MCP) etc. – see table above
•
Third party detectors (e.g. OSID, LMRX)
Relay outputs
Designated peripheral devices for the relay outputs are:
Conventional audible alarm devices and beacons.
Relay outputs must be terminated with an EOL-O. To be configured the EOL-O with tools 8000.
•
All of the components listed in the calculation tool (included in programming software tools 8000) can
be connected in accordance with EN 54-13.
•
For all components that are not listed in the calculation tool, connection in compliance with the
relevant standard (EN 54-13) cannot be guaranteed.
•
Conventional components are not part of the ESSER fire alarm system and can only be connected to
the relay outputs as 'dry contact/not monitored'.
Relay contact operation
The relays K1 and K2 may be programmed as NC (normally closed) or NO (normally open) contacts.
Operating mode
Operating mode for each relay output refer to Fig. 8 - 10
Reset-Relay Function
Both relay outputs may be used to reset a connected third-party detector. The reset function relates to the
corresponding detector, e.g. by switching the appropriate input to GND or by a short interruption of the detectors
supply voltage.
Therefore the control mode >Reset-Relay< as well as the desired relay operation mode (normally closed or
open) must be configured with the service and programming software tools 8000. The relay output will be
activated for the selected reset time (1 to 14 seconds) if the assigned input (G1 for relay 1 / G2 for relay 2) is
reset.
Refer to the detectors manual as well as technical information 798961.GB0 for the required reset time.
Wiring examples for special third-party detectors (for Relay K1):
Detector type Operation mode of the Reset relay
Dry contact – not monitored – normally open
LRMX
Reset via the control input of the detector
Dry contact – not monitored – normally closed
OSID
Reset via the control input of the detector
*2
Observe jumper setting on the transponder – Customer data configuration required.
Specifications
Loop
Rated voltage : 8 V DC ... 42 V DC
Rated current : approx. 90 µA @ 19 V DC
External power supply
Operating voltage : 10 V DC ... 28 V DC
Current consumption : max. 120 mA @ 12 V DC
Quiescent current : approx. 12 mA @ 12 V DC
Inputs
Current consumption : max. 25 mA @ 9 V DC
Length of connection cable : max. 1.000 m
Monitoring : EOL-I or 10 kΩ / ±40%
Relays
Contact rating : max. 30 V DC / 1 A
monitoring relay : EOL-O or 10 kΩ / ±40%
Connection terminals : max. 1,5 mm² (AWG 30-14)
Ambient temperature : -10 °C ... +50 °C
Storage temperature : -25 °C ... +75 °C
: ≤ 95% (no condensation)
Rel. humidity
Protection rating : IP 40 (with housing)
Weight: : approx. 28 g
Dimensions (w x h x d) : 82 x 72 x 20 (mm)
Specification : EN 54-17 : 2005
VdS Approval : G 210020
Declaration of Performance : DoP-21057130701
Additional and updated Information
The product specification relate to the date of issue and may differ due to modifications and/or amended
Standards and Regulations from the given information. For updated information and declaration of
conformity refer to www.esser-systems.com.
Observe technical manuals of the FACP to ensure compliance to standards and local requirements of
Systems features!
® ®
esserbus and essernet are registered trademarks in Germany.
Refer to the Fire Alarm System Catalogue for additional accessories.
Connection terminals for relay K1 + K2, ext. power supply of the transponder via +/- UB
Connection terminals of the loop, zone inputs
Relay K 2
 live contacts
Operating mode:
Relay K 1
 dry contact
Green
LED indicator for communication to the FACP, flashes sporadically
Red
Electronic fuse (Multifuse) for relay output K1 and K2
Electronic fuse (Multifuse) for ext. power supply of the transponder via +/- UB
Relay contacts K1 and K2 for activating an external field device
Jumper open / close
®
/
Programming software tools 8000
from Version V1.19
from Version V1.20
from Version V1.15
from Version V1.16
Number with
10 KOhm monitoring
See compatibility list
30
798940.30
10 10
*1
end-
*2
/ function Reset time Fig.
5 s 11
5 s 12
ext
 monitored

not monitored
ext
