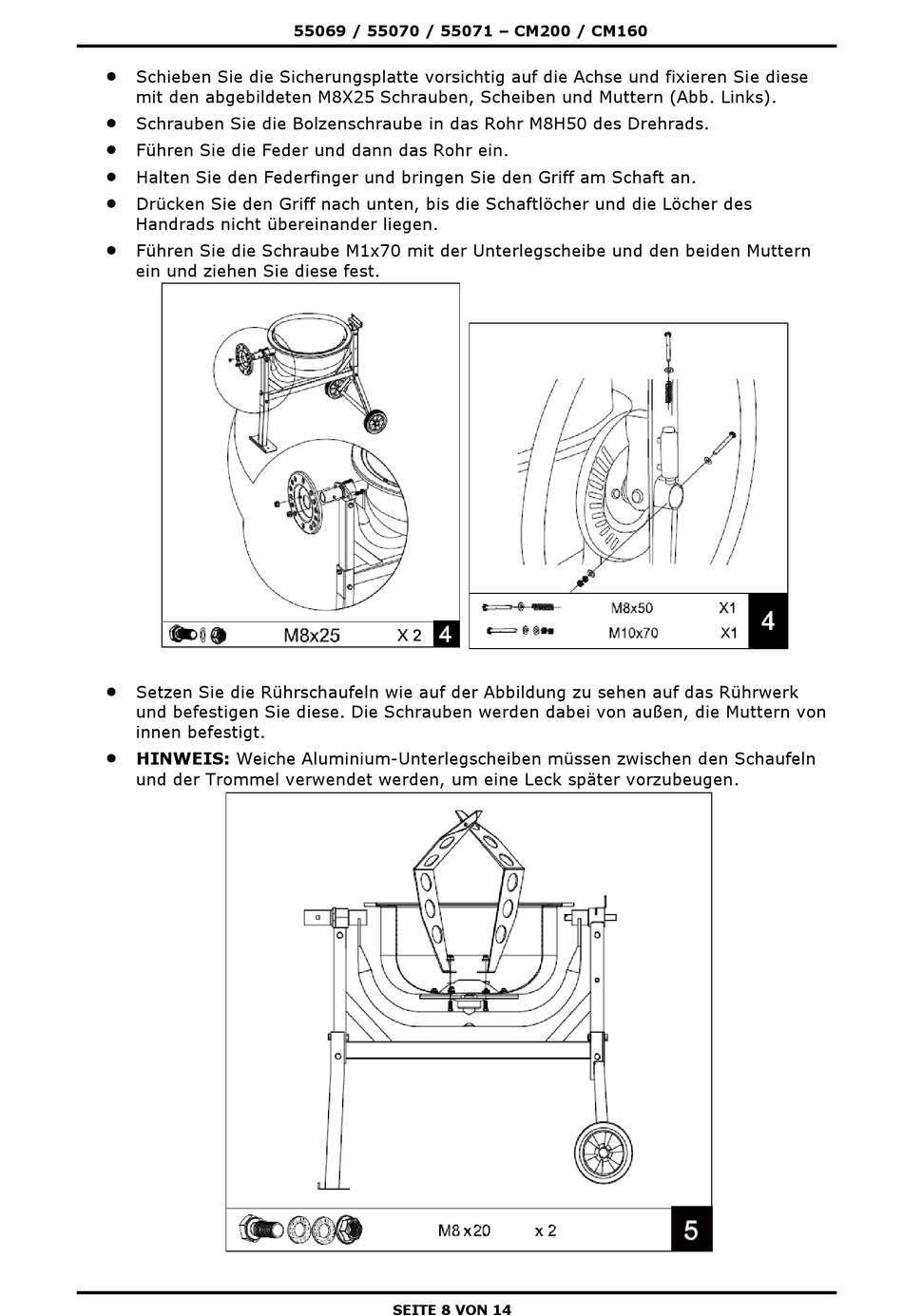

Schieben Sie die Sicherungsplatte vorsichtig auf die Achse und fixieren Sie diese
mit den abgebildeten M8X25 Schrauben, Scheiben und Muttern (Abb. Links).

Schrauben Sie die Bolzenschraube in das Rohr M8H50 des Drehrads.

Führen Sie die Feder und dann das Rohr ein.

Halten Sie den Federfinger und bringen Sie den Griff am Schaft an.

Drücken Sie den Griff nach unten, bis die Schaftlöcher und die Löcher des
Handrads nicht übereinander liegen.

Führen Sie die Schraube M1x70 mit der Unterlegscheibe und den beiden Muttern
ein und ziehen Sie diese fest.

Setzen Sie die Rührschaufeln wie auf der Abbildung zu sehen auf das Rührwerk
und befestigen Sie diese. Die Schrauben werden dabei von außen, die Muttern von
innen befestigt.

HINWEIS: Weiche Aluminium-Unterlegscheiben müssen zwischen den Schaufeln
und der Trommel verwendet werden, um eine Leck später vorzubeugen.
55069 / 55070 / 55071 – CM200 / CM160
SEITE 8 VON 14
