Versuchen Sie niemals elektrische Arbeiten selbst durchzuführen, konsultieren Sie
in jedem Fall einen qualifizierten Elektriker.
3-3

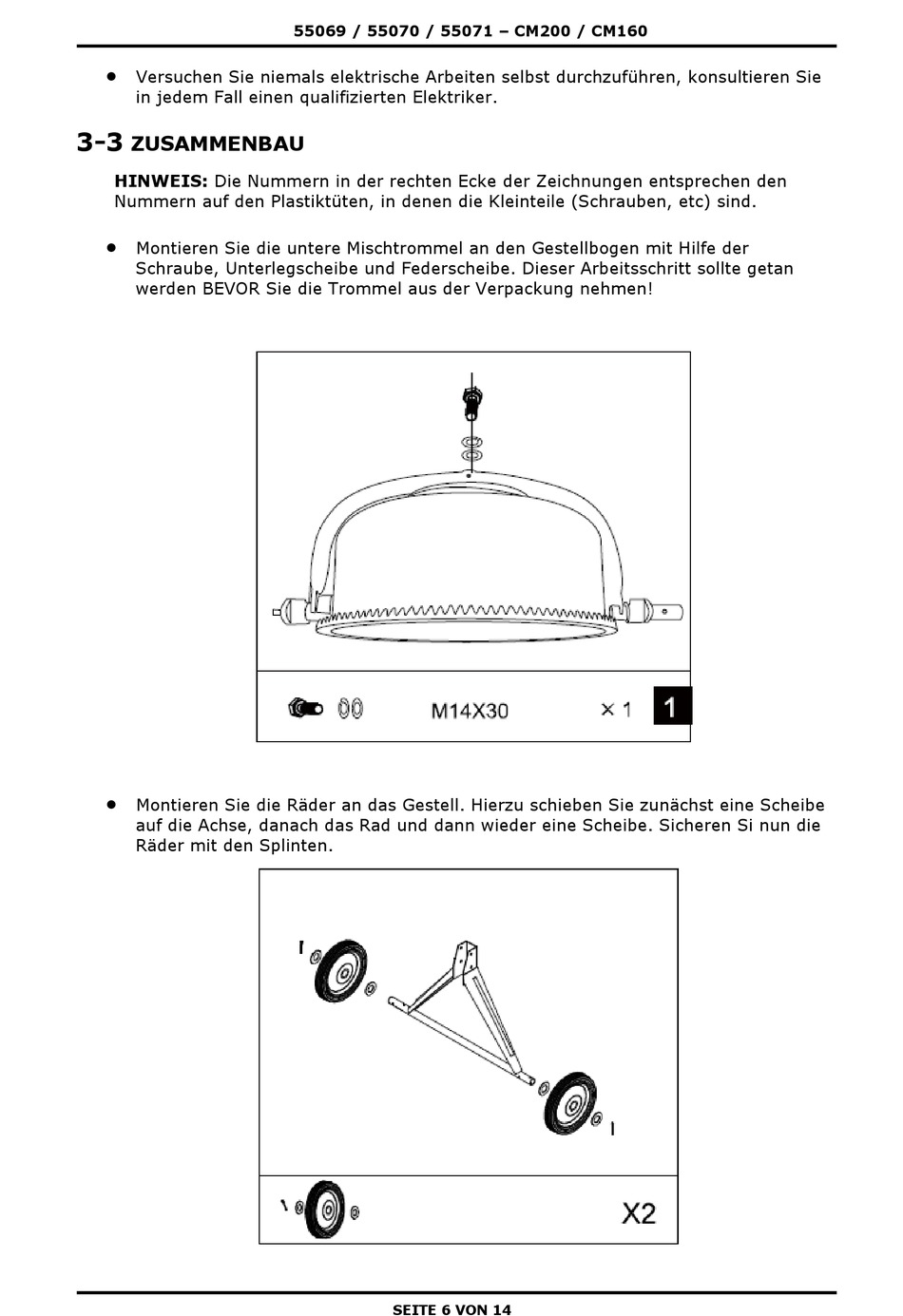

ZUSAMMENBAU
HINWEIS: Die Nummern in der rechten Ecke der Zeichnungen entsprechen den
Nummern auf den Plastiktüten, in denen die Kleinteile (Schrauben, etc) sind.
Montieren Sie die untere Mischtrommel an den Gestellbogen mit Hilfe der
Schraube, Unterlegscheibe und Federscheibe. Dieser Arbeitsschritt sollte getan
werden BEVOR Sie die Trommel aus der Verpackung nehmen!
Montieren Sie die Räder an das Gestell. Hierzu schieben Sie zunächst eine Scheibe
auf die Achse, danach das Rad und dann wieder eine Scheibe. Sicheren Si nun die
Räder mit den Splinten.
55069 / 55070 / 55071 – CM200 / CM160
SEITE 6 VON 14
