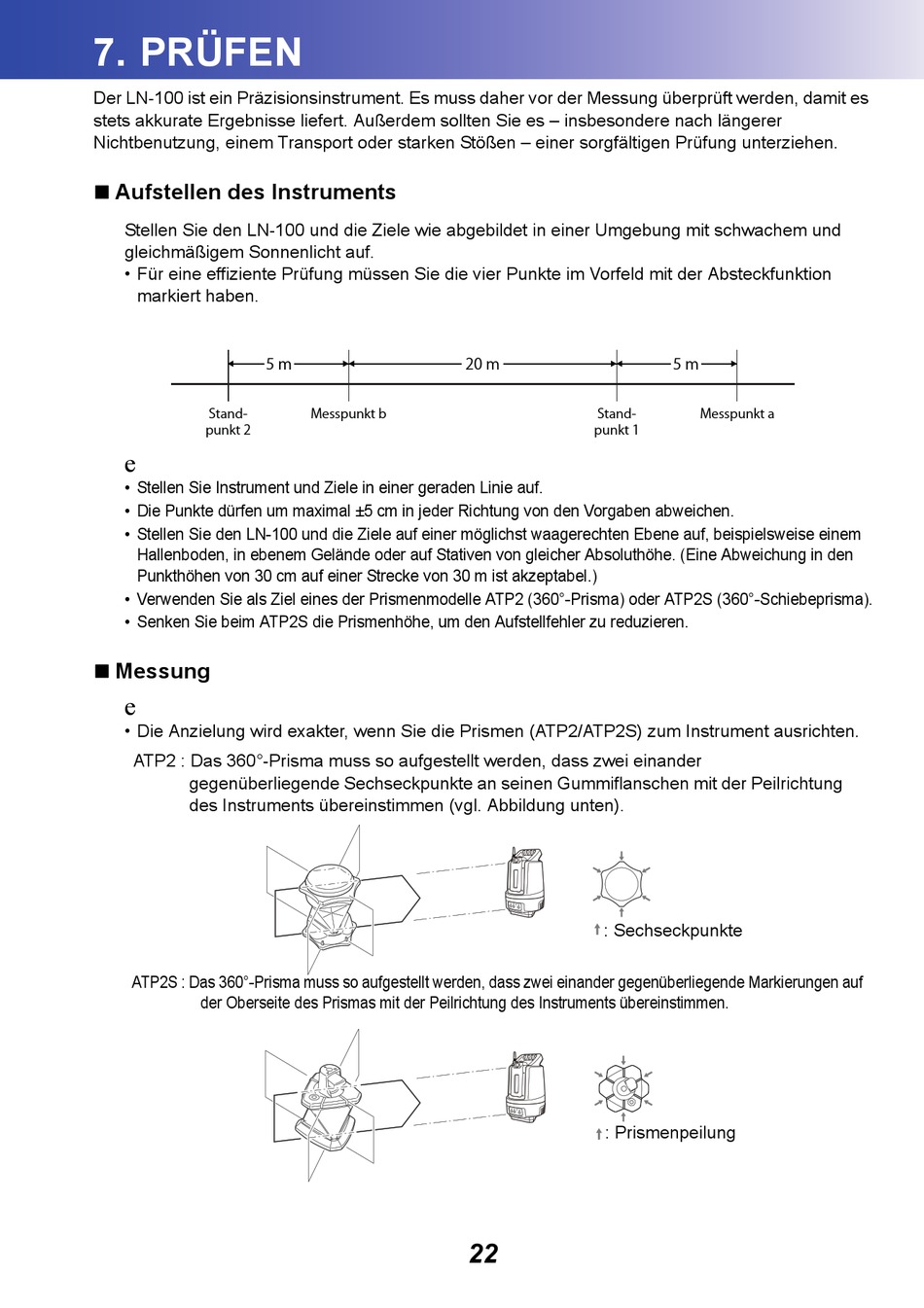

7. PRÜFEN
Der LN-100 ist ein Präzisionsinstrument. Es muss daher vor der Messung überprüft werden, damit es
stets akkurate Ergebnisse liefert. Außerdem sollten Sie es – insbesondere nach längerer
Nichtbenutzung, einem Transport oder starken Stößen – einer sorgfältigen Prüfung unterziehen.
Aufstellen des Instruments
Stellen Sie den LN-100 und die Ziele wie abgebildet in einer Umgebung mit schwachem und
gleichmäßigem Sonnenlicht auf.
• Für eine effiziente Prüfung müssen Sie die vier Punkte im Vorfeld mit der Absteckfunktion
markiert haben.
5 m
Stand-
punkt 2
e
• Stellen Sie Instrument und Ziele in einer geraden Linie auf.
• Die Punkte dürfen um maximal ±5 cm in jeder Richtung von den Vorgaben abweichen.
• Stellen Sie den LN-100 und die Ziele auf einer möglichst waagerechten Ebene auf, beispielsweise einem
Hallenboden, in ebenem Gelände oder auf Stativen von gleicher Absoluthöhe. (Eine Abweichung in den
Punkthöhen von 30 cm auf einer Strecke von 30 m ist akzeptabel.)
• Verwenden Sie als Ziel eines der Prismenmodelle ATP2 (360°-Prisma) oder ATP2S (360°-Schiebeprisma).
• Senken Sie beim ATP2S die Prismenhöhe, um den Aufstellfehler zu reduzieren.
Messung
e
• Die Anzielung wird exakter, wenn Sie die Prismen (ATP2/ATP2S) zum Instrument ausrichten.
ATP2 : Das 360°-Prisma muss so aufgestellt werden, dass zwei einander
gegenüberliegende Sechseckpunkte an seinen Gummiflanschen mit der Peilrichtung
des Instruments übereinstimmen (vgl. Abbildung unten).
ATP2S : Das 360°-Prisma muss so aufgestellt werden, dass zwei einander gegenüberliegende Markierungen auf
der Oberseite des Prismas mit der Peilrichtung des Instruments übereinstimmen.
20 m
Messpunkt b
22
5 m
Stand-
Messpunkt a
punkt 1
: Sechseckpunkte
: Prismenpeilung
