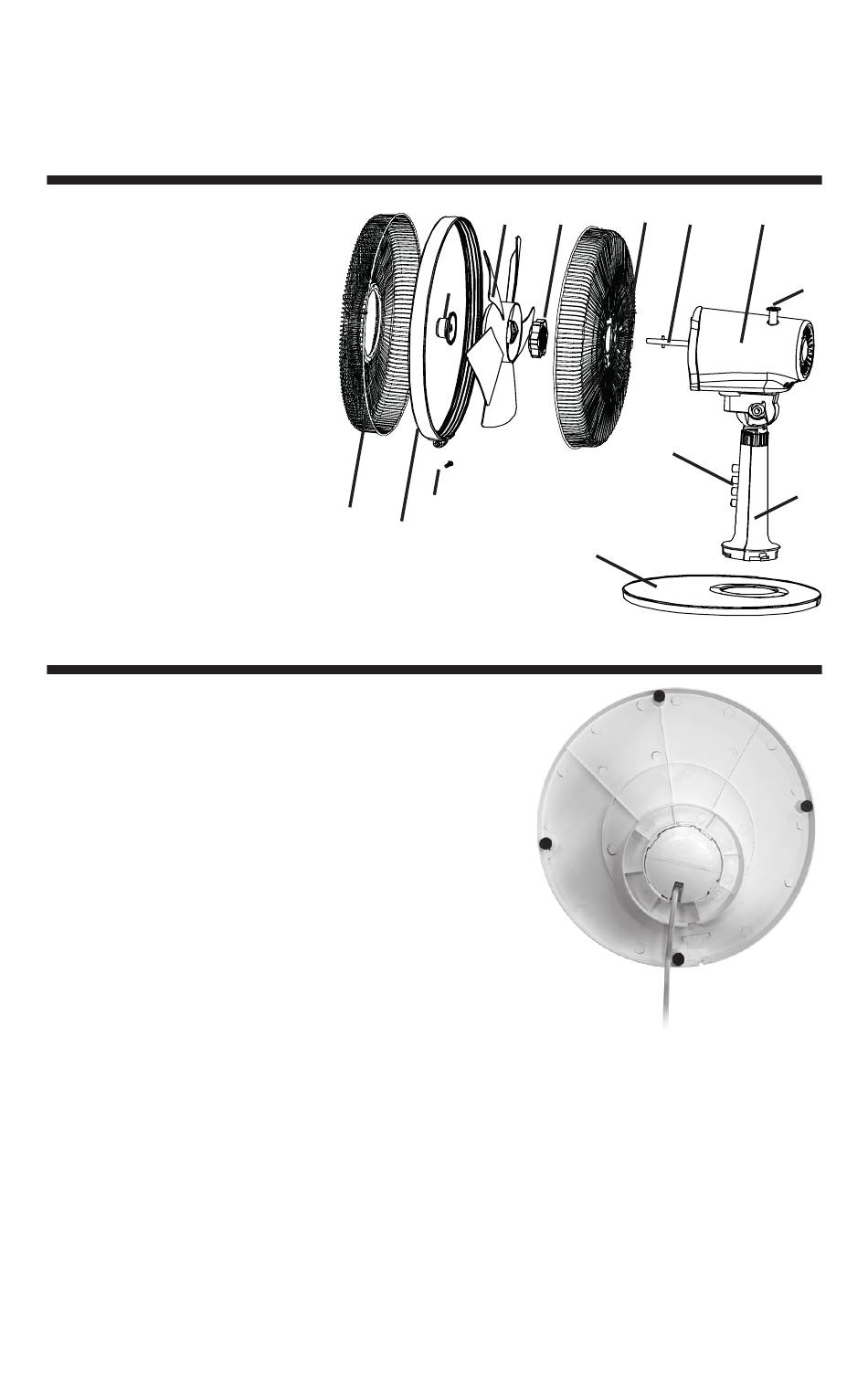

1. Base
2. Pannello comandi
3. Corpo principale
4. Manopola oscillazione
5. Corpo motore
6. Albero motore
7. Griglia posteriore
8. Ghiera di fissaggio
griglia posteriore
9. Ventola
10. Ghiera di fissaggio
ventola
11. Anello di chiusura
12. Griglia anteriore
13. Vite di sicurezza
1. Montare la base (1) sul corpo principale
(3): inserire il cavo elettrico attraverso il foro
della base, posizionare la base sul corpo
principale come mostrato nella figura a lato
e fissarla ruotandola in senso orario fino a
fine corsa.
2. Fissare il cavo elettrico nelle apposite
asole.
3. Svitare la ghiera di fissaggio ventola (10)
dall'albero motore (6) ruotandola in senso
orario
4. Svitare la ghiera di fissaggio della griglia
posteriore (8)
ruotandola in senso antiorario.
5. Inserire la griglia posteriore (7) sull'albero
motore (6) in modo che i tre pin di incastro si inseriscano nei relativi
fori della griglia posteriore. Avvitare la ghiera di fissaggio della griglia
posteriore (8) ruotandola in senso orario.
6. Inserire la ventola (9) sull'albero motore (6) e fissarla ruotando in
senso antiorario l'apposita ghiera di fissaggio (10).
7. Rimuovere la vite di sicurezza (13) ed aprire la linguetta dell'anello di
chiusura (11). Posizionarlo sulla griglia anteriore (12).
6

Informazioni tecniche

12
11
Assemblaggio
dall'albero motore
9 8
10
13
1
(6)
7 6 5
2
3
4
