AUTORADIO
Abgleichanweisung • Alignment Instructions
3 D93 340 007
3 D93 240 015
3 D93 340 007
3 D93 240 015

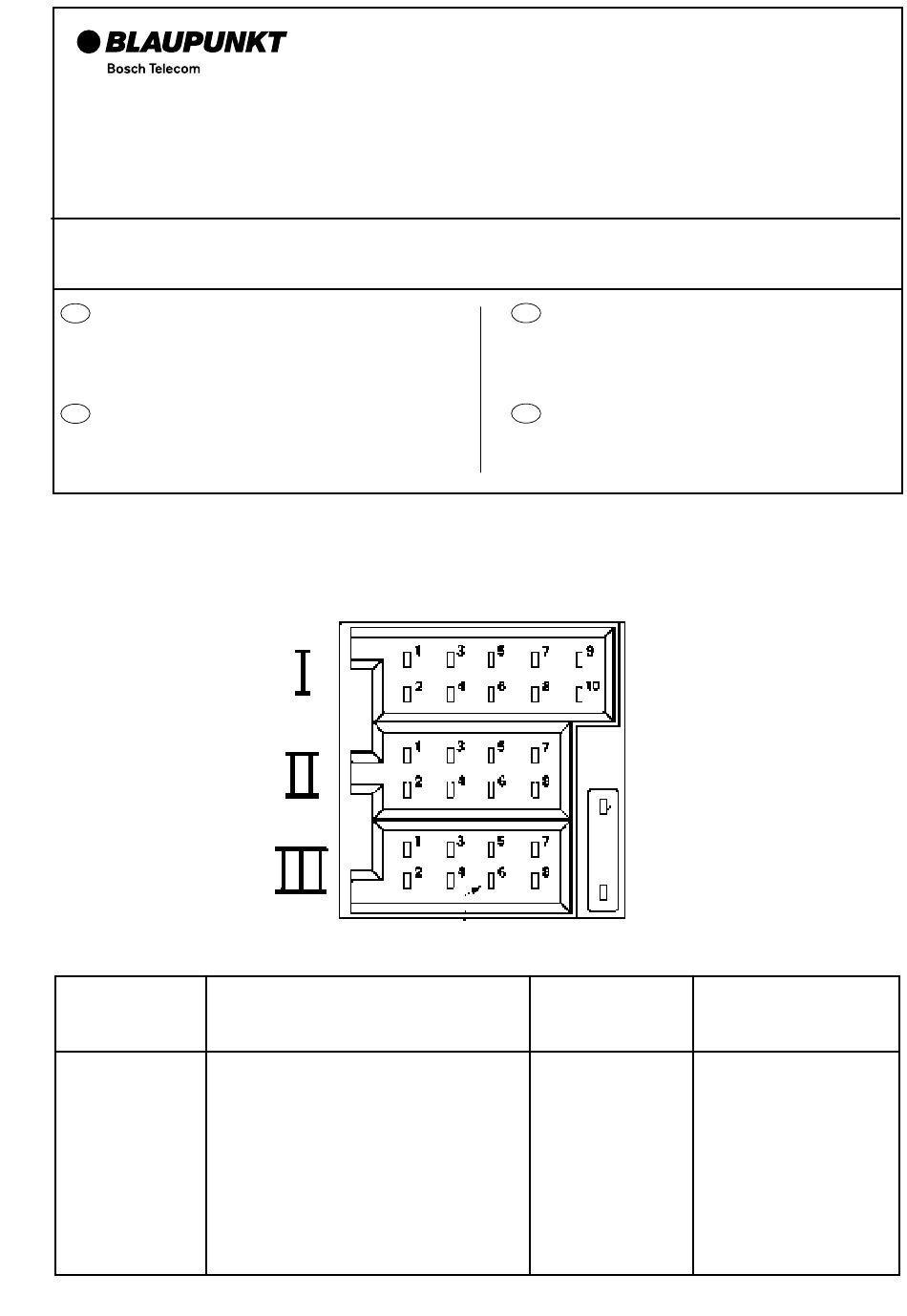

Connector Box
I
R
(Changer Line - IN)
L
(Changer Line - IN)
Ground
(Changer Line - IN)
RC + Uref U5
(Remote control)
RC A2
(Remote control)
RC A1
(Remote control)
RC - illumination
(Remote control)
RC - Ground
(Remote control)
-
-
Citroen PH 1 - D
MC/VKD 3 D93 440 017 BN 07/93
Supplementary documentation:
GB
Spare Part List
Circuit Diagram
E
Documentation suplementaria
Lista de repuestos
Schéma du poste
I I
RR +
RR -
RF +
RF -
LF +
LF -
LR +
LR -
7 642 490 394
3 D93 340 007
3 D93 240 015
3 D93 340 007
3 D93 240 015
I II
CDC BUS SDA
CDC BUS SCL
CDC - Ground
Permanent (KL 15)
Automatic antenna
Illumination
Plus (KL 30)
Ground
