CARACTÉRISTIQUES
• Conforme aux normes IEEE 802.3, IEEE 802.3u et 10/100BaseTX
• Auto MDI/MDI-x
• Commutateur DIP pour les modes Half Duplex et Full Duplex
• Témoins d'état pour un contrôle instantané et aisé du réseau
• Fonctionnement jusqu'à une distance de 2km pour une fibre en
multimode
• Alimentation externe
• Conforme aux normes FCC Classe A et CE
PRÉSENTATION GÉNÉRALE

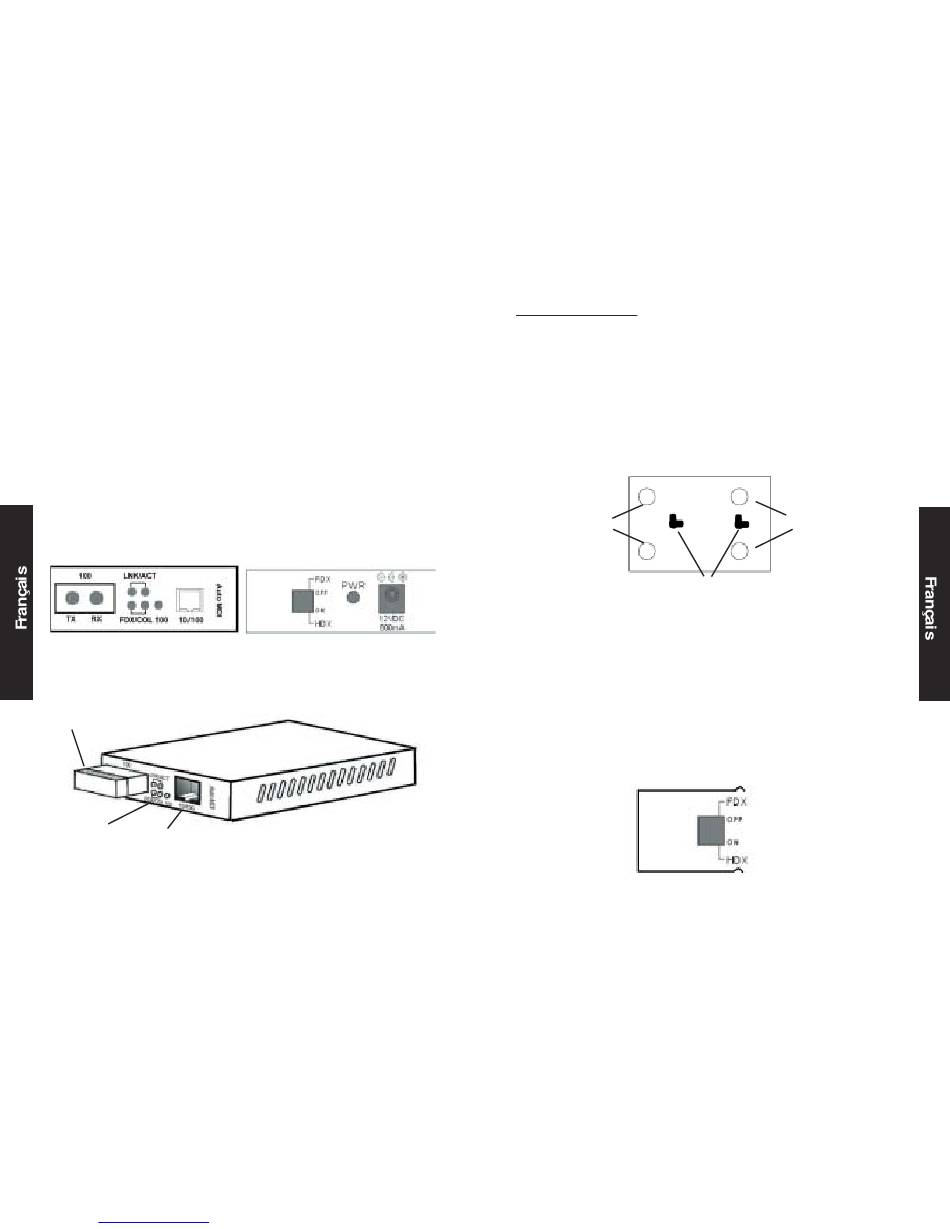

Vue de la façade avant
Convertisseur de média 10/100BASE-TX vers 100BASE-FX
Port à fibre optique
Témoins d'état
Port UTP
(RJ-45)
11
Downloaded from
www.Manualslib.com
Vue de la façade arrière
manuals search engine
MISE EN SERVICE
1. Installation
Il existe deux types d'installation :
• Fixation murale – Fixez le convertisseur à l'aide de deux vis.
• Fixation à plat – Collez les quatre patins adhésifs comme indiqué
dans la figure ci-dessous.
Vue arrière du boîtier de fixation de l'unité
Patins
adhésifs
Orifices pour fixation murale
2. Activation des modes Half/Full Duplex
Basculez le commutateur DIP (situé sur la façade arrière) sur le
mode Full Duplex ou Half Duplex, selon votre convenance.
• FDX – Active le mode Full Duplex.
• HDX – Active le mode Half Duplex.
REMARQUE : Vous pouvez changer de mode sans déconnecter ou
mettre hors tension l'unité.
Vue du commutateur DIP sur la façade arrière
Patins
adhésifs
