Montage Hinweise :
•
Beim Einsatz von vlieskaschierten
Dachbahnen ist im Anschlußbereich des
Schraubflansches eine Anschlußbahn
ohne Vlies zu verwenden.

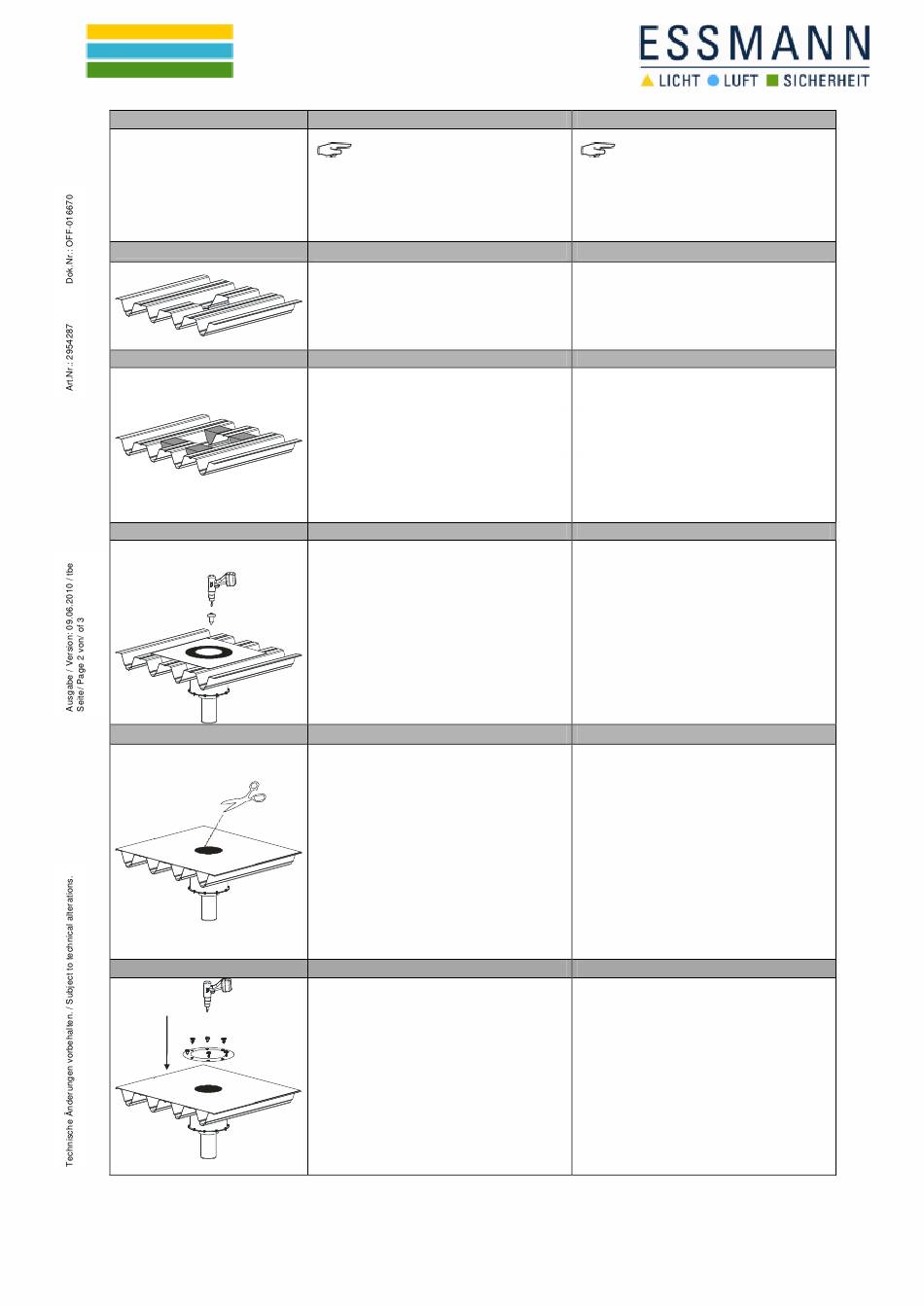

1. Dachausschnitt
1.1 Den Dachausschnitt von 300 x 300 mm
dem Tiefpunkt des Stahltrapezprofils
zuordnen und einbringen.
2. Sickenfüller
2.1 Die Profilhohlräume im Profilquerschnitt
um den Dachauschnitt bis zum ersten
nicht angeschnitten Obergurt mit nicht
brennbaren Sickenfüllern (Länge
min.12cm) in einer Linie verfüllen.
3. Montage
3.1 Den ESSMANN GULLY Brandschutz in
den Dachausschnitt einsetzen. Das
Verstärkungsblech des ESSMANN
GULLY Brandschutz mit dem
Stahltrapezprofil nach IFBS –
Montagegerichtlinie (Fachregeln für
Metallarbeiten im Dachdecker-
Handwerk) verbinden.
4. Ausschnitt
4.1 Die Dampfsperre mit einem Heizwert von
max :10500 kJ/m² über den Gully legen
und im Bereich des Ablaufs
ausschneiden.
5.Schraubflansches montieren
5.1 Den Schraubflansch des ESSMANN
GULLY Brandschutz auflegen,
ausrichten und anschrauben
(Eindrehmoment 3-6Nm).
E-Mail: info@essmann.de • www.essmann.de
A member of the ESSMANN GROUP.
Montage Hinweise :
•
When using roof sheeting clad in non-
woven material, a layer of sheeting
without non-woven material must be laid
next to the bolt flange area.
1. Roof opening
1.1 Align the roof opening measuring 300 x
300 mm to the lowest point of the steel
trapezoidal profile and install.
2. Corrugation fillers
2.1 Insert non-flammable corrugation fillers
(min. 12 cm long) in a single row into the
cavities of the profile section around the
roof opening up to the first uncut top
chord.
3. Assembly
3.1 Insert the ESSMANN GULLY Fire
Protection into the roof opening. Join the
reinforcement plate of the ESSMANN
GULLY Fire Protection to the steel
trapezoidal profile using the procedures
stipulated by IFBS assembly guidelines
(professional rules governing metal
works in the roofing trade).
4. Cut-out
4.1 Place the vapour barrier (heat value:
max: 10500 kJ/m²) over the gully and cut
out around the drain.
5.Install bolt flange
5.1 Position, align and tighten (initial torque
3-6Nm) the bolt flange of the ESSMANN
GULLY Fire Protection.
