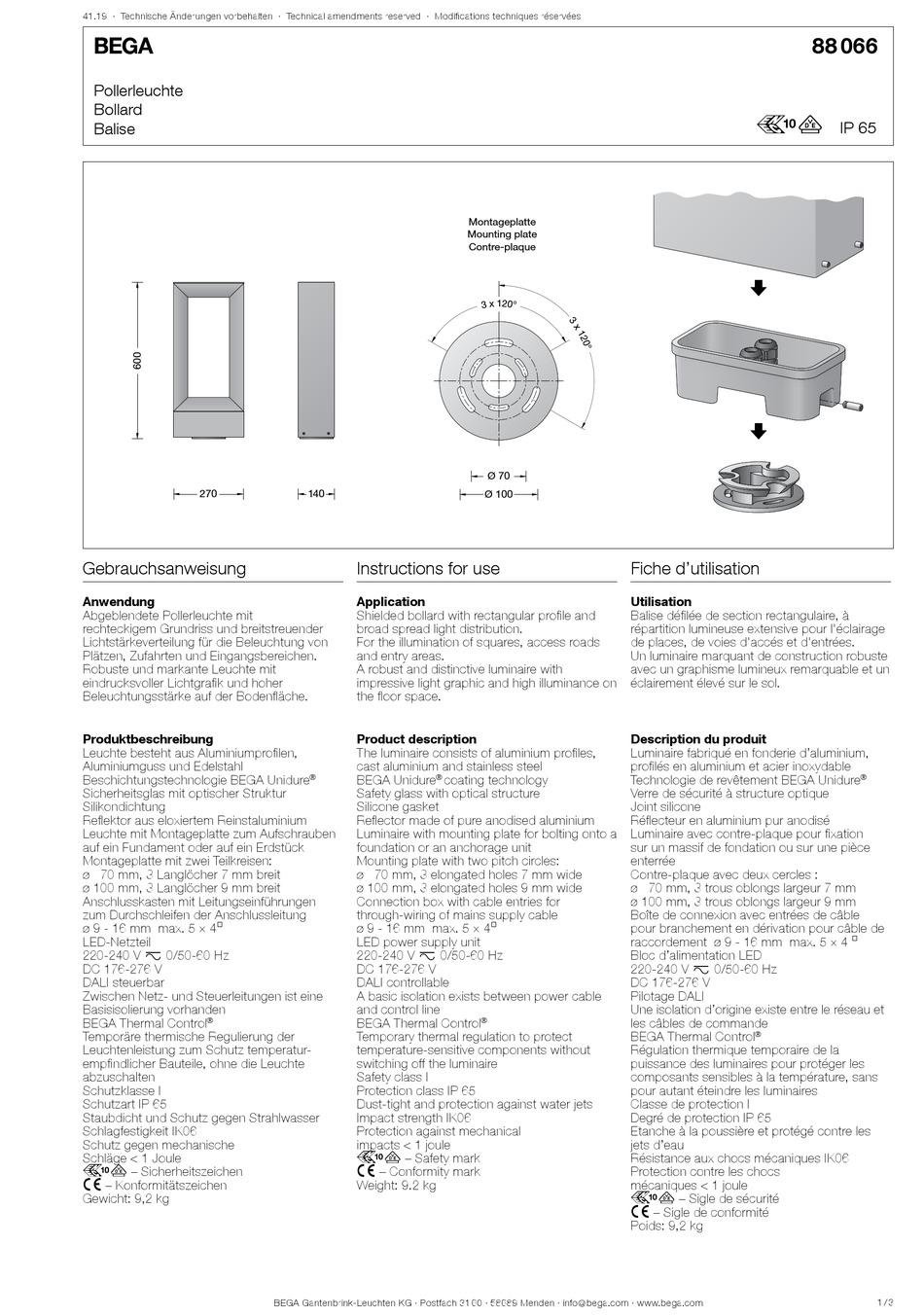

BEGA 88 066 Gebrauchsanweisung

41.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchte
Bollard
Balise
270
Gebrauchsanweisung
Anwendung
Abgeblendete Pollerleuchte mit
rechteckigem Grundriss und breitstreuender
Lichtstärkeverteilung für die Beleuchtung von
Plätzen, Zufahrten und Eingangsbereichen.
Robuste und markante Leuchte mit
eindrucksvoller Lichtgrafik und hoher
Beleuchtungsstärke auf der Bodenfläche.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Anschlusskasten mit Leitungseinführungen
zum Durchschleifen der Anschlussleitung
ø 9 - 16 mm max. 5 × 4@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 9,2 kg
140
Instructions for use
Application
Shielded bollard with rectangular profile and
broad spread light distribution.
For the illumination of squares, access roads
and entry areas.
A robust and distinctive luminaire with
impressive light graphic and high illuminance on
the floor space.
Product description
The luminaire consists of aluminium profiles,
cast aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Connection box with cable entries for
through-wiring of mains supply cable
ø 9 - 16 mm max. 5 × 4@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Weight: 9.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Balise défilée de section rectangulaire, à
répartition lumineuse extensive pour l'éclairage
de places, de voies d'accés et d'entrées.
Un luminaire marquant de construction robuste
avec un graphisme lumineux remarquable et un
éclairement élevé sur le sol.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
profilés en aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce
enterrée
Contre-plaque avec deux cercles :
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Boîte de connexion avec entrées de câble
pour branchement en dérivation pour câble de
raccordement ø 9 - 16 mm max. 5 × 4 @
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
®
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Poids: 9,2 kg
88 066
r
IP 65
®
®
1 / 3
