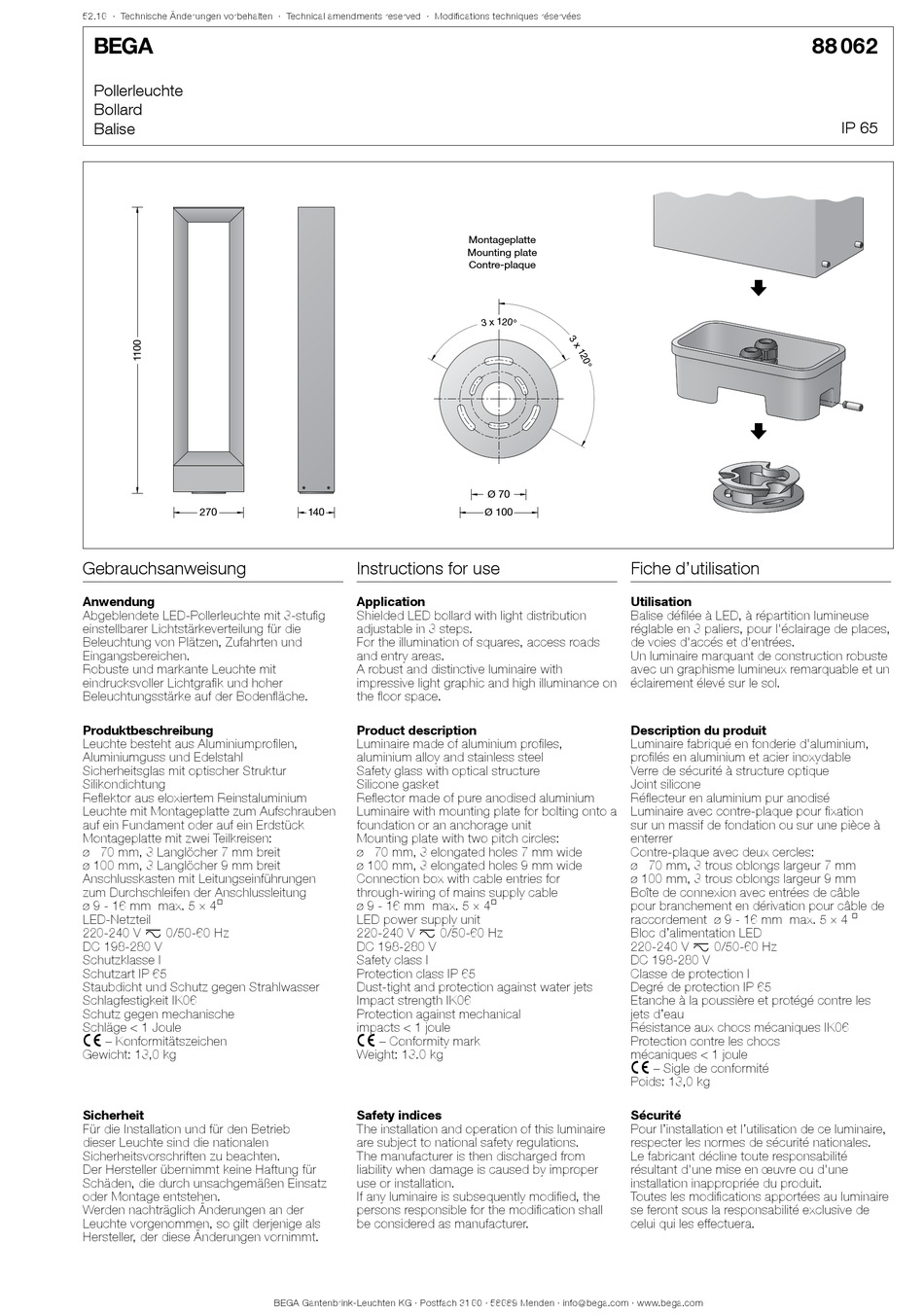

BEGA 88 062 Gebrauchsanweisung

52.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchte
Bollard
Balise
270
Gebrauchsanweisung
Anwendung
Abgeblendete LED-Pollerleuchte mit 3-stufig
einstellbarer Lichtstärkeverteilung für die
Beleuchtung von Plätzen, Zufahrten und
Eingangsbereichen.
Robuste und markante Leuchte mit
eindrucksvoller Lichtgrafik und hoher
Beleuchtungsstärke auf der Bodenfläche.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Anschlusskasten mit Leitungseinführungen
zum Durchschleifen der Anschlussleitung
ø 9 - 16 mm max. 5 × 4@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 198-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 13,0 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
140
Instructions for use
Application
Shielded LED bollard with light distribution
adjustable in 3 steps.
For the illumination of squares, access roads
and entry areas.
A robust and distinctive luminaire with
impressive light graphic and high illuminance on
the floor space.
Product description
Luminaire made of aluminium profiles,
aluminium alloy and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Connection box with cable entries for
through-wiring of mains supply cable
ø 9 - 16 mm max. 5 × 4@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 198-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 13.0 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Balise défilée à LED, à répartition lumineuse
réglable en 3 paliers, pour l'éclairage de places,
de voies d'accés et d'entrées.
Un luminaire marquant de construction robuste
avec un graphisme lumineux remarquable et un
éclairement élevé sur le sol.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
profilés en aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec deux cercles:
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Boîte de connexion avec entrées de câble
pour branchement en dérivation pour câble de
raccordement ø 9 - 16 mm max. 5 × 4 @
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 198-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 13,0 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
88 062
IP 65
