Montage- und Betriebsanleitung
Gas-Brennwertkessel WTC-GB 120 ... 300-A

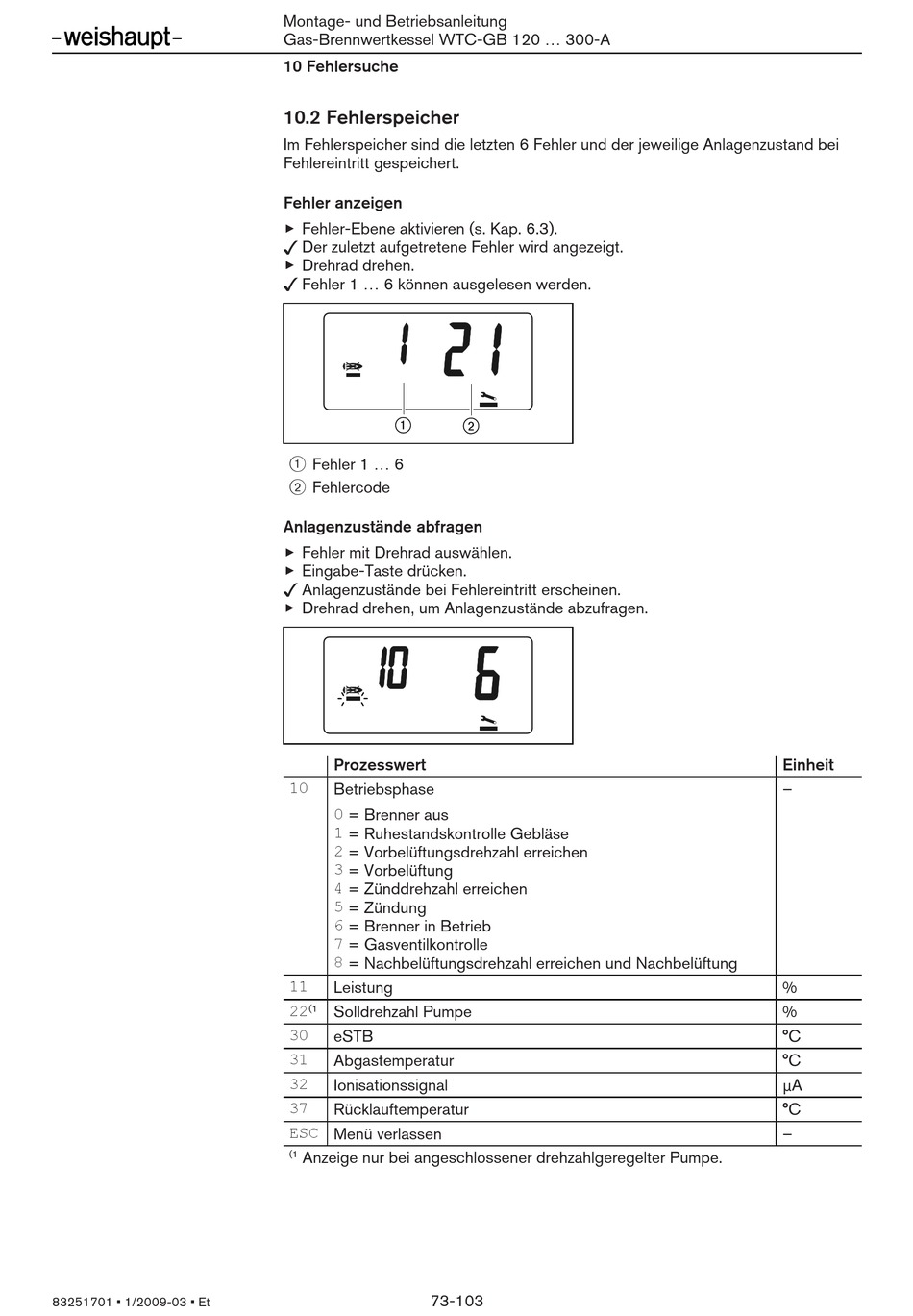

10 Fehlersuche
10.2 Fehlerspeicher
Im Fehlerspeicher sind die letzten 6 Fehler und der jeweilige Anlagenzustand bei
Fehlereintritt gespeichert.
Fehler anzeigen
▶
Fehler-Ebene aktivieren (s. Kap. 6.3).
✓
Der zuletzt aufgetretene Fehler wird angezeigt.
▶
Drehrad drehen.
✓
Fehler 1 ... 6 können ausgelesen werden.
1 Fehler 1 ... 6
2 Fehlercode
Anlagenzustände abfragen
▶
Fehler mit Drehrad auswählen.
▶
Eingabe-Taste drücken.
✓
Anlagenzustände bei Fehlereintritt erscheinen.
▶
Drehrad drehen, um Anlagenzustände abzufragen.
Prozesswert
10
Betriebsphase
0 = Brenner aus
1 = Ruhestandskontrolle Gebläse
2 = Vorbelüftungsdrehzahl erreichen
3 = Vorbelüftung
4 = Zünddrehzahl erreichen
5 = Zündung
6 = Brenner in Betrieb
7 = Gasventilkontrolle
8 = Nachbelüftungsdrehzahl erreichen und Nachbelüftung
Leistung
11
Solldrehzahl Pumpe
22
(1
30
eSTB
Abgastemperatur
31
32
Ionisationssignal
37
Rücklauftemperatur
ESC Menü verlassen
Anzeige nur bei angeschlossener drehzahlgeregelter Pumpe.
(1
73-103
Einheit
–
%
%
°C
°C
µA
°C
–
