Inhaltszusammenfassung für Weishaupt WTC-GB 120-A

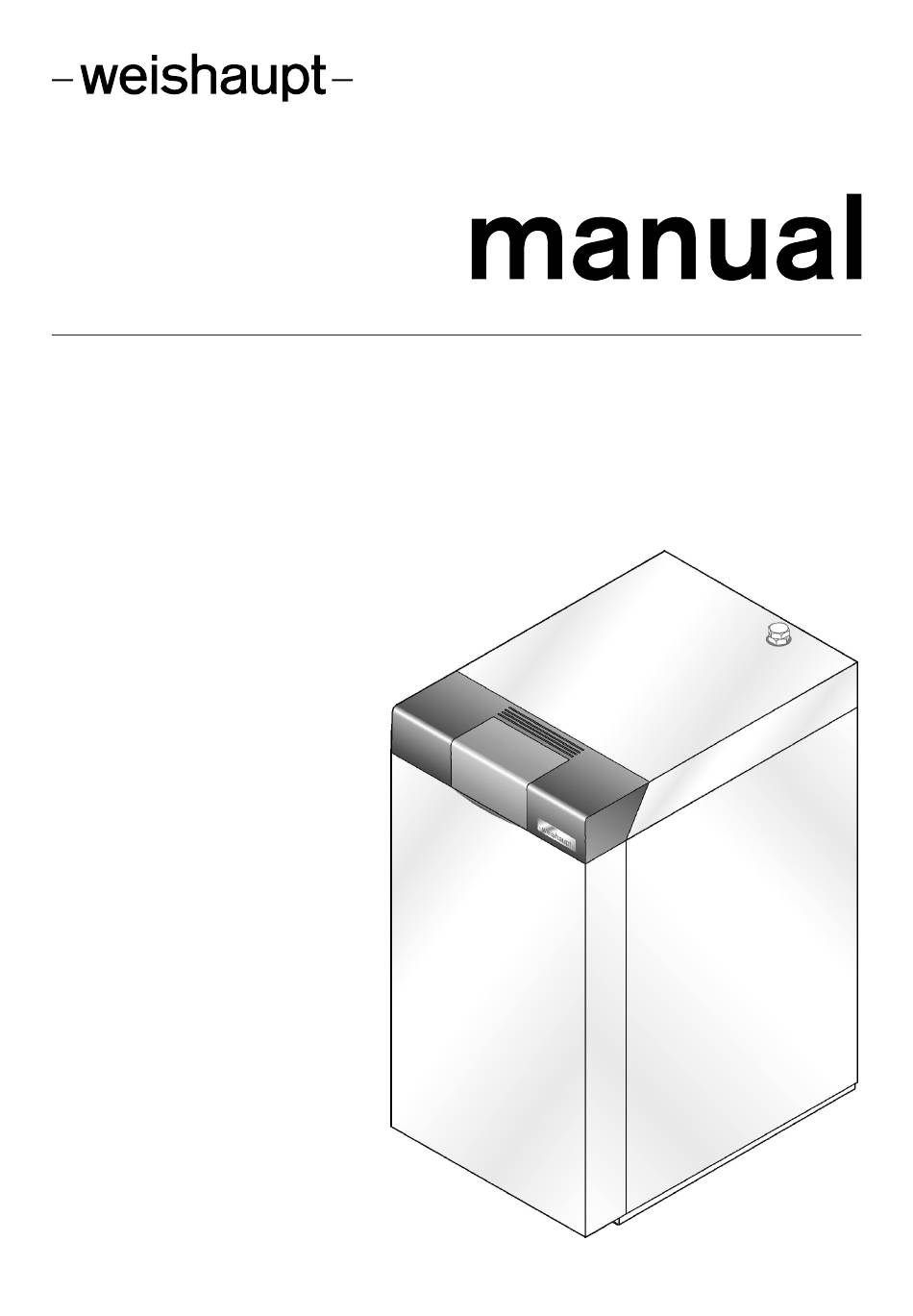

- Seite 1 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 83251701 • 1/2009-03...
-
Seite 2: Konformitätserklärung Nach Iso/Iec Guide
Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Gas-Brennwertkessel WTC-GB 120-A, WTC-GB 170-A, WTC-GB 210-A, WTC-GB 250-A, WTC-GB 300-A Gemäß den Bestimmungen der Richtlinien 90 / 396 / EEC 2006 / 95 / EC 2004 / 108 / EC... -
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A Benutzerhinweise ........................6 Benutzerführung ....................6 1.1.1 Symbole ......................... 6 1.1.2 Zielgruppe ......................6 Gewährleistung und Haftung ................7 Sicherheit ............................ 8 Bestimmungsgemäßer Gebrauch ..............8 Verhalten bei Gasgeruch ................... 8 Verhalten bei Abgasgeruch ................8 Sicherheitsmaßnahmen .................. - Seite 4 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A Installation ..........................24 Anforderungen an das Heizungswasser ............. 24 5.1.1 Zulässige Wasserhärte ................... 24 5.1.2 Füllwassermenge ....................25 5.1.3 Aufbereitung Füll- und Ergänzungswasser ..........26 Hydraulischer Anschluss ................. 27 Kondensatanschluss ..................28 Gasversorgung ....................
- Seite 5 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A Elektroden ausbauen ..................66 Brennerrohr aus- und einbauen ..............67 Wärmetauscher reinigen ................. 70 Abgasdruckwächter prüfen ................71 10 Fehlersuche ..........................72 10.1 Vorgehen bei Störung ..................72 10.2 Fehlerspeicher ....................73 10.3 Fehler beheben ....................
-
Seite 6: Benutzerhinweise
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss ständig Originalbetriebsanleitung am Einsatzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 7: Gewährleistung Und Haftung
Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wur- den, ▪ Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern, ▪ unsachgemäß durchgeführte Reparaturen, ▪ keine Verwendung von Weishaupt-Originalteilen, ▪ nicht geeignete Brennstoffe, ▪ Mängel in den Versorgungsleitungen, ▪ bei nicht diffusionsdichten Heizkreisen ohne Systemtrennung, ▪... -
Seite 8: Sicherheit
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Der Brennwertkessel ist geeignet für: ▪ Warmwasserheizkreise in geschlossenen Systemen nach DIN EN 12828, ▪ einen Volumenstrom von maximal: WTC 120 = 10,3 m WTC 170 = 14,2 m WTC 210 = 18,0 m WTC 250 = 21,5 m WTC 300 = 25,0 m... -
Seite 9: Elektrischer Anschluss
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 2 Sicherheit 2.4.2 Elektrischer Anschluss Bei allen Arbeiten an spannungsführenden Teilen: ▪ Unfallverhütungsvorschriften BGV A3 und örtliche Vorschriften beachten, ▪ Werkzeuge nach EN 60900 verwenden. 2.4.3 Gasversorgung ▪ Einrichtungs-, Änderungs- und Unterhaltungsarbeiten an Gasanlagen in Gebäu- den und Grundstücken dürfen nur durch das Gasversorgungsunternehmen oder ein Vertragsinstallationsunternehmen durchgeführt werden, ▪... -
Seite 10: Produktbeschreibung
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-GB 170-A Weishaupt Thermo Condens Brennstoff: Gas Bauart: bodenstehend Leistungsgröße: 170 kW Konstruktionsstand 3.2 Funktion 3.2.1 Komponenten 1 Wärmetauscher in Gliederbauweise 2 Vorlaufsammler mit Rohranschluss 2"... -
Seite 11: Elektrische Teile
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.2.2 Elektrische Teile 1 Sicherheitstemperaturbegrenzer (eSTB) 2 Zündelektrode 3 Kesselschaltfeld (WCM-CUI) 4 Gaskombiventil 5 Anschlussbox (W-EAB) 6 Kesselelektronik (WCM-CPU) 7 Ionisationselektrode 8 Zündgerät 9 Gebläse 0 Vorlauffühler q Abgasfühler w Wassermangelschalter e Rücklauffühler r Luftdruckwächter t Abgasdruckwächter... -
Seite 12: Sicherheitseinrichtungen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.2.3 Sicherheitseinrichtungen Sicherheitstemperaturbegrenzer (eSTB) Überschreitet die Temperatur am eSTB einen Wert von 95 °C, wird die Brennstoff- zufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet ( W12 ). Der Kessel schaltet automatisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vorlaufsollwert gesunken ist. -
Seite 13: Programmablauf
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.2.4 Programmablauf 1. Vorbelüftung Bei Wärmeanforderung 1 startet das Gebläse und fährt auf die Vorbelüftungsdreh- zahl 2. 2. Zündung Das Gebläse fährt auf die Zünddrehzahl 3 herunter, die Zündung 4 schaltet ein und die Gasventile 5 werden geöffnet. -
Seite 14: Technische Daten Wtc 120 / Wtc 170
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.3 Technische Daten WTC 120 / WTC 170 3.3.1 Zulassungsdaten Gasgeräte-Kategorie (DE, AT, CH) I2ELL, I2H Installationsart B23, B23P , B33, C13, C33, C43, C53, C63, C83, CE-PIN CE-0063 BS 3948 SVGW 07-050-4 nur in Verbindung mit Abgassystem der Druckklasse P1 oder H1 nach EN 14471. -
Seite 15: Emissionen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.3.6 Emissionen Der Brennwertkessel entspricht nach EN 297 der Emissionsklasse 5. Norm-Emissionsfaktor nach DIN 4702 T8 (40/30 °C) WTC 120 WTC 170 Stickoxide NO 47 mg/kWh 39 mg/kWh Kohlenmonoxid CO 17 mg/kWh 19 mg/kWh -Gehalt bei Leistung-min und Leistung-max... -
Seite 16: Auslegung Abgasanlage
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.3.8 Auslegung Abgasanlage WTC 120 WTC 170 Restförderdruck am Abgasstutzen 163 Pa 166 Pa Abgasmassenstrom 10,3 … 51,1 g/s 12,1 …71,0 g/s Abgastemperatur bei 80/60 °C 56 … 65 °C 57 …... -
Seite 17: Abmessungen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.3.10 Abmessungen WTC 120 / WTC 170 154,5 154,5 205,5 Alle Angaben in mm 1 Anschluss Sicherheitsgruppe 1¼" 2 Gasrohr 1" 3 Zuluftleitung DN 110 4 Kondensatanschluss 5 Abgasanschluss DN 160 6 Kesselrücklauf 2"... -
Seite 18: Technische Daten Wtc 210 / Wtc 250 / Wtc 300
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.4 Technische Daten WTC 210 / WTC 250 / WTC 300 3.4.1 Zulassungsdaten Gasgeräte-Kategorie (DE, AT, CH) I2ELL, I2H Installationsart B23, B23P , B33, C13, C33, C43, C53, C63, C83, C93 CE-PIN CE-0063 BS 3948 SVGW... -
Seite 19: Emissionen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.4.6 Emissionen Der Brennwertkessel entspricht nach EN 297 der Emissionsklasse 5. Norm-Emissionsfaktor nach DIN 4702 T8 (40/30 °C) WTC 210 WTC 250 WTC 300 Stickoxide NO 43 mg/kWh 47 mg/kWh 54 mg/kWh Kohlenmonoxid CO 14 mg/kWh... -
Seite 20: Auslegung Abgasanlage
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.4.8 Auslegung Abgasanlage WTC 210 WTC 250 WTC 300 Restförderdruck am Abgasstutzen 145 Pa 182 Pa 189 Pa Abgasmassenstrom 19,5 … 88,1 g/s 21,6 …105,3 g/s 23,8 … 121,6 g/s Abgastemperatur bei 80/60 °C 58 …... -
Seite 21: Abmessungen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 3 Produktbeschreibung 3.4.10 Abmessungen WTC 210 / WTC 250 / WTC 300 1205 154,5 154,5 205,5 Alle Angaben in mm 1 Anschluss Sicherheitsgruppe 1½" 2 Gasrohr 1" 3 Zuluftleitung DN 110 4 Kondensatanschluss 5 Abgasanschluss DN 160 6 Kesselrücklauf 2"... -
Seite 22: Montage
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 4 Montage 4 Montage Nur gültig für die Schweiz Bei der Montage und dem Betrieb sind in der Schweiz die Vorschriften des SVGW, der VKF, die örtlichen und kantonalen Verordnungen zu beachten. Vorderteil entfernen ▶... - Seite 23 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 4 Montage Aufstellraum Der Aufstellraum muss den örtlichen Bestimmungen entsprechen. Er muss eine ins Freie führende Öffnung mit einem Mindest-Querschnitt (siehe DVGW-TRGI, Ar- beitsblatt G 600) haben. Der Querschnitt darf auf maximal zwei Öffnungen aufgeteilt werden. Gerät Mindest-Querschnitt Raumluftabhängig...
-
Seite 24: Installation
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5 Installation 5.1 Anforderungen an das Heizungswasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizungswasser nachfolgen- de Anforderungen. ▪ Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen), ▪... -
Seite 25: Füllwassermenge
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation WTC 210 / WTC 250 / WTC 300 WTC 210 WTC 250 WTC 300 1 Füll- und Ergänzungswassermenge in Liter 2 Gesamthärte in °dH 5.1.2 Füllwassermenge Wenn keine Informationen über die Füllwassermenge vorhanden sind, kann sie mit nachfolgender Tabelle überschlägig abgeschätzt werden. -
Seite 26: Aufbereitung Füll- Und Ergänzungswasser
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.1.3 Aufbereitung Füll- und Ergänzungswasser Entsalzung (wird von Weishaupt empfohlen) ▶ Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizungswasser darf die Ergänzungswassermenge bis zu 10 % des Anlageninhalts unbehandelt sein. Höhere Ergänzungswassermengen müssen ebenfalls entsalzt werden. -
Seite 27: Hydraulischer Anschluss
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.2 Hydraulischer Anschluss ▶ Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. ✓ Fremdkörper werden entfernt. ▶ Kesselvorlauf und Kesselrücklauf anschließen (Empfehlung: Absperrventile ver- wenden). ▶ Sicherheitsgruppe (optional) an Anschluss 1 anbauen. ▶... -
Seite 28: Kondensatanschluss
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. ▶ Füllstand des Siphons regelmäßig prüfen und ggf. nachfüllen, besonders bei län- GEFAHR gerer Stillstandszeit oder beim Betrieb mit hohen Rücklauftemperaturen (>... -
Seite 29: Gasversorgung
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.4 Gasversorgung Der gasseitige Anschluss darf nur durch einen zugelassenen Gasinstallateur erfolgen. Dabei die länderspezifischen Richtlinien sowie die örtlichen Vorschriften der Gas- versorgungsunternehmen beachten. Die Gasbeschaffenheit muss mit den Angaben auf dem Typenschild des Kessels übereinstimmen. -
Seite 30: Luft-/Abgasführung
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.5 Luft-/Abgasführung Luftführung Die Verbrennungsluft kann zugeführt werden: ▪ aus dem Aufstellungsraum (raumluftabhängiger Betrieb), ▪ durch den Anschluss einer externen Zuluftleitung (raumluftunabhängiger Betrieb). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beachten. Schaden am Kessel Überbelastung bei Verwendung eines falschen Abgassystems. -
Seite 31: Elektroinstallation
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.6 Elektroinstallation Stromschlag bei Arbeiten unter Spannung Schwere Verletzungen oder Tod sind die Folge. ▶ Gerät vor Beginn der Arbeiten vom Netz trennen und gegen unerwartetes Wieder- GEFAHR einschalten sichern. Die Elektroinstallation darf nur von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt werden, dabei die örtlichen Vorschriften beachten. -
Seite 32: Anschlussplan
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten (s. Kap. 5.6). Der maximale Gesamtstrom aller externen Verbraucher darf 4,5 A und nicht über- schreiten. WCM - CPU µC - Unit eBUS Modul 230V MFA 1 MFA 2... -
Seite 33: Anschluss Zusätzliche Pumpe Über Ausgang Va
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 5 Installation 5.6.2 Anschluss zusätzliche Pumpe über Ausgang VA Hinweise zur Elektroinstallation beachten (s. Kap. 5.6). ▶ Pumpe gemäß Anschlussplan anschließen. 230V MFA 1 MFA 2 eBUS L N PE N PE L N PE L N PE 230 V/50 Hz... -
Seite 34: Bedienung
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld ▶ Klappe öffnen Es stehen 4 Bedienelemente zur Verfügung. reset 1 Eingabe-Taste Auswahl bestätigen, Eingabe bestätigen 2 Drehrad Navigieren durch Ebenen und Parameter, Werte verändern 3 Taste [reset] Fehler entriegeln. -
Seite 35: Anzeige
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Bei Anschluss einer Fernbedienung (z. B. WCM-FS oder WCM-EM) werden die Symbole 9 … q nicht angezeigt. 1 Brenner in Betrieb 2 Heizbetrieb aktiv 3 Warmwasserladung aktiv... -
Seite 36: Endanwender-Ebene
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.2 Endanwender-Ebene Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Bei Anschluss einer Fernbedienung (z. B. WCM-FS oder WCM-EM) werden die Symbole 1 … 4 nicht angezeigt. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Symbole für den Notbetrieb wieder eingeblendet. -
Seite 37: Einstellungen Endanwender-Ebene
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.2.2 Einstellungen Endanwender-Ebene In der Endanwender-Ebene können verschiedene Werte verändert werden. ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Drehrad drehen. ✓ Auswahlbalken wechselt zwischen den Symbolen. ▶ Eingabe-Taste drücken. ✓ Eingestellter Wert wird blinkend angezeigt. -
Seite 38: Heizungsfachmann-Ebene
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.3 Heizungsfachmann-Ebene Heizungsfachmann-Ebene aktivieren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Drehrad drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. ▶ Eingabe-Taste drücken. ▶ Drehrad drehen und Code 11 einstellen. ▶ Mit Eingabe-Taste Code bestätigen. -
Seite 39: Info-Ebene
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen ▶ Info-Ebene aktivieren (s. Kap. 6.3). ▶ Drehrad drehen. ✓ Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit i 10 Betriebsphase –... - Seite 40 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung Info Sensoren Einheit i 37 Rücklauftemperatur °C i 39 Weichenfühler-Temperatur °C Info Systeminfo Einheit i 42 Brennerstarts x 1000 i 43 Betriebsstunden Brenner h x 100 i 44 Softwareversion WCM-CPU –...
-
Seite 41: Parameter-Ebene
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶ Drehrad drehen. ✓ Parameter können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte verändern ▶ Eingabe-Taste drücken. ✓... - Seite 42 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung Parameter Basiskonfiguration Wertebereich Werks- einstellung P 16 Funktion Eingang H1 0 = Heizkreis-Freigabe 1 = Heizkreis Absenk/Normal 3 = Standby mit Frostschutz 4 = Rückmeldung Abgasklappe (fixiert, wenn P 11 = EA ) P 17 Funktion Eingang H2 0 = Warmwasser-Freigabe...
- Seite 43 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung Parameter Umwälzpumpe Wertebereich Werks- einstellung P 40 Pumpenbetriebsart Heiz- 0 = Pumpennachlauf betrieb 1 = Pumpendauerlauf P 41 Pumpennachlaufzeit 1 … 60 min Heizbetrieb ( nur wenn P 40 = 0) P 42 Pumpennachlaufzeit 1 …...
-
Seite 44: Leistung Manuell Anfahren
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.4 Leistung manuell anfahren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Maximale Leistung wird angefahren. 1 Vorlauftemperatur 2 Leistung in % ▶... -
Seite 45: Konfiguration Manuell Starten
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst (s. Kap. 7.2). ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶... -
Seite 46: Regelungsvarianten
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.6 Regelungsvarianten Konstante Vorlauf-Temperaturregelung Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Endanwender-Ebene gere- gelt (s. Kap. 6.2.2). Witterungsführung Für eine witterungsgeführte Regelung ist eine Fernbedienstation (WCM-FS) und ein Außenfühler (QAC 31) erforderlich. - Seite 47 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung Temperaturfernsteuerung 2 … 10 V ▶ Analoges Sollwertsignal 2 … 10 V am Eingang N1 anschließen (s. Kap. 5.6.1). ✓ Signal wird als Vorlaufsollwert interpretiert. Minimale Vorlauftemperatur (P 30 ) 10 V Maximale Vorlauftemperatur (P 31 ) 2 …...
-
Seite 48: Kesselkreispumpe
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.8 Kesselkreispumpe 6.8.1 Allgemeine Hinweise Das Gerät kann eine externe Kesselkreispumpe über die Ausgänge MFA 1, MFA 2 bzw. VA ansteuern. Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parame- ter 41 eingestellte Nachlaufzeit (NLZ) weiter. -
Seite 49: Frostschutz
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: ▪ Brenner wird mit minimal Leistung betrieben, ▪ Ausgänge MFA und VA sind aktiv, wenn sie als Heizkreis- oder Zubringerpumpe parametriert sind. Vorlauftemperatur > 20 °C: ▪... -
Seite 50: Ein- Und Ausgänge
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.10 Ein- und Ausgänge Mit den frei wählbaren Ein- und Ausgängen können verschiedene Anwendungen re- alisiert werden. Ausgänge MFA 1, MFA 2 und VA Die Ausgänge MFA sind potentialgebundene Relaisausgänge. Der Ausgang VA ist potentialfrei. - Seite 51 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung Einstellung Parameter 17 Beschreibung 3 = Brennersperr-Funktion Ist der Eingang geschlossen, schaltet das Gerät und die Pumpe ab. Es ist kein Frostschutz aktiv. Im Display erscheint W24 , wenn der Kontakt geschlossen ist. Diese Funktion kann z.
-
Seite 52: Spezielle Anlagenparameter
20 … 25 Vorlauf eSTB/B12 max Temperaturgradient eSTB 0,5 … 2,0 (0 = keine Überwachung) max Laufzeit Abgasklappe 3 … 25 Werkseinstellung. Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 52-103 83251701 • 1/2009-03 • Et... -
Seite 53: Anlagenparameter Wtc 210 / Wtc 250 / Wtc 300
20 … 25 Vorlauf eSTB/B12 max Temperaturgradient 0,5 … 2,0 eSTB (0 = keine Überwachung) max Laufzeit Abgasklappe 3 … 25 Werkseinstellung. Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 53-103 83251701 • 1/2009-03 • Et... -
Seite 54: Schornsteinfeger
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 6 Bedienung 6.12 Schornsteinfeger Schornsteinfeger-Funktion aktivieren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Die Schornsteinfeger-Funktion bleibt für 15 Minuten aktiv. 1 Vorlauftemperatur 2 Leistung in % Schornsteinfeger-Funktion deaktivieren ▶... -
Seite 55: Inbetriebnahme
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden. ▶ Vor der Inbetriebnahme prüfen: ▪ Alle Montage- und Installationsarbeiten abgeschlossen und geprüft, ▪ Elektroinstallation ordnungsgemäß durchgeführt, Stromkreise ordnungsgemäß abgesichert und Maßnahmen für Berührungsschutz von elektrischen Einrich- tungen und der gesamten Verdrahtung geprüft, ▪... -
Seite 56: Gasarmatur Auf Dichtheit Prüfen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 7.1.1 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung ▶ Dichtheitsprüfung durchführen: ▪ vor der Inbetriebnahme, ▪ nach allen Service- und Wartungsarbeiten. ▶ Anlage abschalten. ▶ Gaskugelhahn schließen. ▶ Schraube an Messstelle Pe 1 des Gaskombiventils öffnen. ▶... -
Seite 57: Gasanschlussdruck Prüfen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Der Gasanschlussdruck muss in folgenden Bereichen liegen: Erdgas E/H 17,0 … 20 … 25,0 mbar Erdgas LL 20,0 … 25 … 30,0 mbar ▶ Schraube an Messstelle Pe des Gaskombiventils öffnen (s. Kap. 7.1.1). ▶... -
Seite 58: Gerät Einregulieren
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 7.2 Gerät einregulieren ▶ Während der Inbetriebnahme prüfen: ▪ Maximal möglicher Wasserdurchfluss gewährleistet, ▪ Hochheizen erfolgt mit niedrigen Vorlauftemperaturen und geringer Leistung, ▪ bei Mehrkesselanlagen alle Geräte gleichzeitig mit geringer Leistung betreiben, ▪... - Seite 59 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 3. Verbrennung einstellen Der Brennwertkessel ist werkseitig auf Erdgas E, H (G20) eingestellt. ▶ Der O -Gehalt muss überprüft, ggf. nachreguliert werden. WTC 120 -Gehalt bei maximaler Leistung einstellen ▶ Gaskugelhahn öffnen.
- Seite 60 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme WTC 170 / WTC 210 / WTC 250 / WTC 300 -Gehalt bei maximaler Leistung einstellen ▶ Gaskugelhahn öffnen. ▶ Leistung manuell auf maximale Leistung anfahren (s. Kap. 6.4). ▶ Verbrennung prüfen und ggf.
-
Seite 61: Brennerleistung Berechnen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 7 Inbetriebnahme 7.3 Brennerleistung berechnen Betriebsvolumen in m /h (Gasdurchsatz) Normvolumen in m /h (Gasdurchsatz bei 0 °C und 1013 mbar) Erfasster Gasdurchsatz am Gaszähler Gemessene Zeit bei Gasdurchsatzerfassung (V Umrechnungsfaktor Gastemperatur am Zähler in °C Gasdruck am Zähler in mbar Barometrischer Luftdruck in mbar (siehe Tabelle) Baro... -
Seite 62: Außerbetriebnahme
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 8 Außerbetriebnahme 8 Außerbetriebnahme ▶ Bei längeren Betriebsunterbrechungen Gerät ausschalten und Brennstoff-Ab- sperreinrichtungen schließen. ▶ Besteht bei Betriebsunterbrechungen Frostgefahr, muss die Anlage entleert wer- den. 62-103 83251701 • 1/2009-03 • Et... -
Seite 63: Wartung
Fachkenntnissen durchgeführt werden. Je nach Anlagenbedingungen kann auch eine häufigere Prüfung notwendig sein. Dabei müssen Systemkomponenten mit erhöhtem Verschleiß oder mit einer begrenzten Lebensdauer vorsorglich ersetzt werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung ▶... -
Seite 64: Sicherheitsrelevante Komponenten
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.1 Sicherheitsrelevante Komponenten Sicherheitsrelevante Komponenten Sicherheitsrelevante Komponenten müssen nach Erreichen ihrer konstruktionsbe- dingten Lebensdauer ausgetauscht werden. Die konstruktionsbedingte Lebensdauer ist nicht die Gewährleistungszeit, die in den Lieferungs- und Zahlungsbedingungen beschrieben ist. Sicherheitsrelevante Konstruktionsbedingte CEN-Standard... -
Seite 65: Differenzdruck Am Luftdruckwächter Prüfen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.3 Differenzdruck am Luftdruckwächter prüfen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Seitenwand rechts entfernen. ▶ Schläuche von den Messstutzen 1 am Luftdruckwächter abziehen. ▶ Prüfeinrichtung anschließen: ▪ + auf P1, ▪... -
Seite 66: Elektroden Ausbauen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.4 Elektroden ausbauen Hinweise zur Wartung beachten (s. Kap. 9). Zündelektrode ▶ Zündstecker 5 und Masseleitung 3 entfernen. ▶ Schrauben 4 entfernen. ▶ Zündelektrode 2 und Dichtung 1 austauschen, dabei den Zündelektrodenab- stand von 4,0 mm beachten. -
Seite 67: Brennerrohr Aus- Und Einbauen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.5 Brennerrohr aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau WTC 120 ▶ Gaskugelhahn schließen. ▶ Elektroden ausbauen (s. Kap. 9.4). ▶ Stecker für Gasdruckwächter 5, Gasventil 4 und Gebläse 2 entfernen. ▶... - Seite 68 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung Ausbau WTC 170 / WTC 210 / WTC 250 / WTC 300 ▶ Gaskugelhahn schließen. ▶ Elektroden ausbauen (s. Kap. 9.4). ▶ Stecker für Gasdruckwächter 6, Gasventil 5 und Gebläse 2 entfernen. ▶...
- Seite 69 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung Brennerrohr reinigen Bei Bedarf muss das Brennerrohr gereinigt werden: ▶ Brennerrohr innen reinigen (ggf. mit Druckluft von außen nach innen ausblasen). ▶ Bei vorhandenen Staubablagerung ggf. Brennervlies ausbürsten, dabei eine wei- che Bürste verwenden, um das Brennervlies nicht zu beschädigen.
-
Seite 70: Wärmetauscher Reinigen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.6 Wärmetauscher reinigen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Seitenwand links entfernen. ▶ Wartungsdeckel von Wärmetauscher 1 und der Kondensatwanne 4 entfernen. ▶ Wärmetauscher mit Reinigungsset (Zubehör) reinigen. ▶... -
Seite 71: Abgasdruckwächter Prüfen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 9 Wartung 9.7 Abgasdruckwächter prüfen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Hauptschalter einschalten. ▶ Kessel auf Standby stellen (s. Kap. 6.2.2). Ist eine Fernbedienstation angeschlos- sen, siehe Bedienungsanleitung WCM-FS. ▶ Druckmessschlauch vom Messstutzen 1 an der Kondensatwanne abziehen. -
Seite 72: Fehlersuche
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. ▶ Nicht mehr als 2 Entriegelungen hintereinander durchführen. ▶ VORSICHT Störungsursache muss von qualifiziertem Fachpersonal beseitigt werden. Unregelmäßigkeiten des Kessels werden erkannt und in der Anzeige blinkend dar- gestellt. -
Seite 73: Fehlerspeicher
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 6 Fehler und der jeweilige Anlagenzustand bei Fehlereintritt gespeichert. Fehler anzeigen ▶ Fehler-Ebene aktivieren (s. Kap. 6.3). ✓ Der zuletzt aufgetretene Fehler wird angezeigt. ▶... -
Seite 74: Fehler Beheben
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche 10.3 Fehler beheben 10.3.1 Warncode Warncode Ursache Beseitigung ▶ Temperatur am eSTB > 95 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. ▶ Kessel wasserseitig entlüften. ▶ Temperatur am eSTB steigt zu schnell an Wasserdurchfluss prüfen. - Seite 75 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche Warncode Ursache Beseitigung ▶ Kommunikation zu EM#4 fehlerhaft Adressierung prüfen. ▶ Verbindung prüfen. ▶ Erweiterungsmodul austauschen. ▶ Kommunikation zu EM#5 fehlerhaft Adressierung prüfen. ▶ Verbindung prüfen. ▶ Erweiterungsmodul austauschen. ▶ Kommunikation zu EM#6 fehlerhaft Adressierung prüfen.
-
Seite 76: Fehlercode
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche 10.3.2 Fehlercode Fehlercode Ursache Beseitigung ▶ Temperatur am eSTB > 105 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. ▶ Kessel wasserseitig entlüften. ▶ Differenz Vorlauf- und Rücklauftemperatur zu Funktion der Pumpen prüfen, ggf. Pumpenleis- groß... - Seite 77 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 10 Fehlersuche Fehlercode Ursache Beseitigung ▶ Elektronikfehler Elektromagnetische Störquelle beseitigen. ▶ WCM-CPU austauschen. ▶ Anlage wurde zu oft entriegelt Spannungsversorgung kurzzeitig unterbre- (max 5-mal innerhalb 5 Minuten) chen. ▶ Kommunikation WCM-CPU und WCM-CUI feh- Verbindung prüfen.
-
Seite 78: Ersatzteile
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile 11 Ersatzteile 1.01 1.03 1.02 1.10 1.04 1.13 1.14 1.15 1.11 1.14 1.13 1.12 1.15 1.16 2) 2) 1.21 1.07 1.05 1.08 1.09 1.07 1.08 1.09 1.16 1.06 1.20 1.22 1.23 1.17 1.18... - Seite 79 1.09 Stopfen 6 mm weiß 446 034 1.10 Funktionsblende komplett (ohne Kesselschaltfeld) 482 101 22 09 2 1.11 Firmenschild -weishaupt- 125 x 35 793 815 1.12 Klappe Funktionsblende 482 101 22 12 7 1.13 Mitnehmer für Drehdämpfer 482 101 22 11 7 1.14...
- Seite 80 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile 2.01 2.01 2.02 2.02 2.04 2.03 2.05 2.06 2.08 2.07 2.09 2.20 2.14 2.11 2.15 2.14 2.12 2.16 2.15 2.17 2.20 2.18 2.21 2.22 2.19 2.10 2.21 2.13 2.23 2.24 2.25 2.30 2.26...
- Seite 81 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Kabelbinder mit Niet 481 011 22 11 7 2.02 Tülle 481 011 02 23 7 2.03 Halteblech Bedieneinheit 482 101 22 19 7 2.04 Abdeckung - LCD 482 101 22 14 7 2.05 Betätigungstaste...
- Seite 82 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile 3.01 3.02 3.03 3.05 3.04 3.38 3.06 3.07 3.08 3.17 3.05 3.15 3.16 3.09 3.10 3.11 3.20 3.18 3.12 3.21 3.22 3.19 3.23 3.13 3.14 3.24 3.30 3.22 3.37 3.36 3.31 3.25 3.32...
- Seite 83 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Wärmedämmung – WTC 120 482 101 30 42 7 – WTC 170 482 201 30 42 7 – WTC 210 482 301 30 42 7 – WTC 250 482 401 30 42 7 –...
- Seite 84 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile 3.01 3.02 3.03 3.05 3.04 3.38 3.06 3.07 3.08 3.17 3.05 3.15 3.16 3.09 3.10 3.11 3.20 3.18 3.12 3.21 3.22 3.19 3.23 3.13 3.14 3.24 3.30 3.22 3.37 3.36 3.31 3.25 3.32...
- Seite 85 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.24 Wartungsdeckel Kondensatwanne – WTC 120 / WTC 170 482 101 30 02 7 – WTC 210 / WTC 250 / WTC 300 482 301 30 02 7 3.25 Überwurfmutter G 1 1/4 Siphon 481 011 40 19 7...
- Seite 86 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile WTC 120 4.07 4.08 4.01 4.09 4.10 4.13 4.02 4.19 4.20 4.12 4.17 4.18 4.15 4.21 4.16 4.27 4.03 4.23 4.26 4.22 7) 7) 4.25 4.24 4.45 1) 1) 4.44 4.11 4.30 4.43...
- Seite 87 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Brennerrohr WTC 120 482 101 30 23 7 4.02 Dichtung Brennerflansch 482 101 30 24 7 4.03 Brennerflansch komplett 482 101 30 64 2 4.04 Gewindestift M4 x 20 420 451 4.05 Federscheibe B 8 DIN 137...
- Seite 88 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile WTC 170 / WTC 210 / WTC 250 / WTC 300 5.07 5.08 5.01 5.09 5.10 5.02 5.19 5.13 5.20 5.17 5.18 5.15 5.21 5.16 5.12 5.03 5.23 5.22 6) 6) 5.25 5.24 5.28...
- Seite 89 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Brennerrohr – WTC 170 482 201 30 23 7 – WTC 210 482 301 30 23 7 – WTC 250 482 401 30 23 7 – WTC 300 482 501 30 23 7 5.02 Dichtung Brennerflansch...
- Seite 90 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile WTC 170 / WTC 210 / WTC 250 / WTC 300 5.07 5.08 5.01 5.09 5.10 5.02 5.19 5.13 5.20 5.17 5.18 5.15 5.21 5.16 5.12 5.03 5.23 5.22 6) 6) 5.25 5.24 5.28...
- Seite 91 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.37 Druckwächter 5-40 mbar 250VAC 605 575 5.38 Gasanschlussstück komplett WTC 170 482 201 30 51 2 5.39 Schraube M5 x 16 402 208 5.40 Dichtring 32 x 44 x 2 Gummikork R1' 441 011 5.41 Gasrohr mit Einschraubteil und Dichtring...
- Seite 92 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile WTC 120 6.01 6.02 6.03 6.04 6.05 6.06 6.07 6.08 6.09 6.10 6.11 6.13 6.12 6.14 6.15 6.16 92-103 83251701 • 1/2009-03 • Et...
- Seite 93 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Steckerkabel Gebläsesteuerung 482 101 22 26 2 6.02 Steckerkabel Gebläse 230V 482 101 22 27 2 6.03 Ionisationselektrode mit Kabel 482 101 30 05 2 6.04 Steckerkabel Zündtrafo 482 101 22 28 2 6.05...
- Seite 94 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile WTC 170 / WTC 210 / WTC 250 / WTC 300 7.01 7.02 7.03 7.04 7.07 7.05 7.06 7.08 7.09 7.10 7.11 7.13 7.12 7.14 7.15 7.16 94-103 83251701 • 1/2009-03 • Et...
- Seite 95 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Steckerkabel Gebläsesteuerung 482 101 22 26 2 7.02 Steckerkabel Gebläse 230V 482 101 22 27 2 7.03 Ionisationselektrode mit Kabel 482 101 30 05 2 7.04 Steckerkabel Zündtrafo 482 101 22 28 2 7.05...
- Seite 96 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile 8.01 96-103 83251701 • 1/2009-03 • Et...
- Seite 97 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Wartungsset Bestehend aus: ▪ Dichtung Brennerflansch ▪ Zündelektrode ▪ Dichtung Zündelektrode ▪ Ionisationselektrode ▪ Dichtung Ionisationselektrode ▪ Dichtring 32 x 44 x 2 Gummikork R1' ▪ Dichtungen Wartungsdeckel Wärmetauscher ▪...
-
Seite 98: Technische Unterlagen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Kesselinterne Verdrahtung WCM-CUI WCM-FS W-EAB WCM-CPU 6,3 AT X10B X10A X11C X11B X11A X12C X12B X12A 230V MFA1 MFA2 eBus PE L N PE L N PE 1 eSTB 2 Vorlauffühler 3 Rücklauffühler... -
Seite 99: Fühlerkennwerte
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 12 Technische Unterlagen 12.2 Fühlerkennwerte NTC 600 Ω NTC 5 kΩ NTC 12 kΩ eSTB Außenfühler WW-Fühler Rücklauffühler (QAC 31) Vorlauffühler Weichenfühler Abgasfühler Ω Ω Ω °C °C °C 48180 82430 36250 63190 27523 48820... -
Seite 100: Pneumatische Steuerleitungen
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 12 Technische Unterlagen 12.3 Pneumatische Steuerleitungen Anschlussplan Luftdruckwächter 1 Luftdruckwächter (Ein-/Ausschaltdruck 1,6/1,4 mbar) 2 Gaskombiventil 3 Venturi 4 Zuluftleitung Anschlussplan Abgasdruckwächter 1 Abgasdruckwächter (Auslösedruck 5,5 mbar) 2 Kondensatwanne 100-103 83251701 • 1/2009-03 • Et... -
Seite 101: Projektierung
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 13 Projektierung 13 Projektierung 13.1 Umrechnungstabelle O2/CO2 -Gehalt -Gehalt in % trocken in %v Erdgas E Erdgas LL Propan (max 11,7 % CO (max 11,5 % CO (max 13,7 % CO 10,5 10,3 12,3 10,3... -
Seite 102: Stichwortverzeichnis
Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 14 Stichwortverzeichnis Füll- und Entleerhahn ............10 Abgasdruckwächter ........... 11, 12 Abgasfühler ..............11, 12 Abgasführung ..............30 Gasanschlussdruck ............ 29, 57 Abgasgeruch ................. 8 Gasart ................14, 18 Abgasmassenstrom ............ 16, 20 Gasbeschaffenheit .............29 Abgasmessung ............ - Seite 103 Montage- und Betriebsanleitung Gas-Brennwertkessel WTC-GB 120 … 300-A 14 Stichwortverzeichnis Norm-Nutzungsgrad ..........14, 18 Wartungsset ................97 Normvolumen ...............61 Wasseranschluss ...............27 Wasseraufbereitung ............26 Wasserfüllung ..............27 Wasserhahn .................49 O2-Gehalt ..........15, 19, 59, 60, 101 Wasserhärte ................24 Wasserinhalt ..............15, 19 Wassermangelschalter ..........11, 12 Parameter-Ebene ..............41 Programmablauf ..............13 Pumpensteuerlogik .............48...
