Inhaltszusammenfassung für GE ASTAT XL

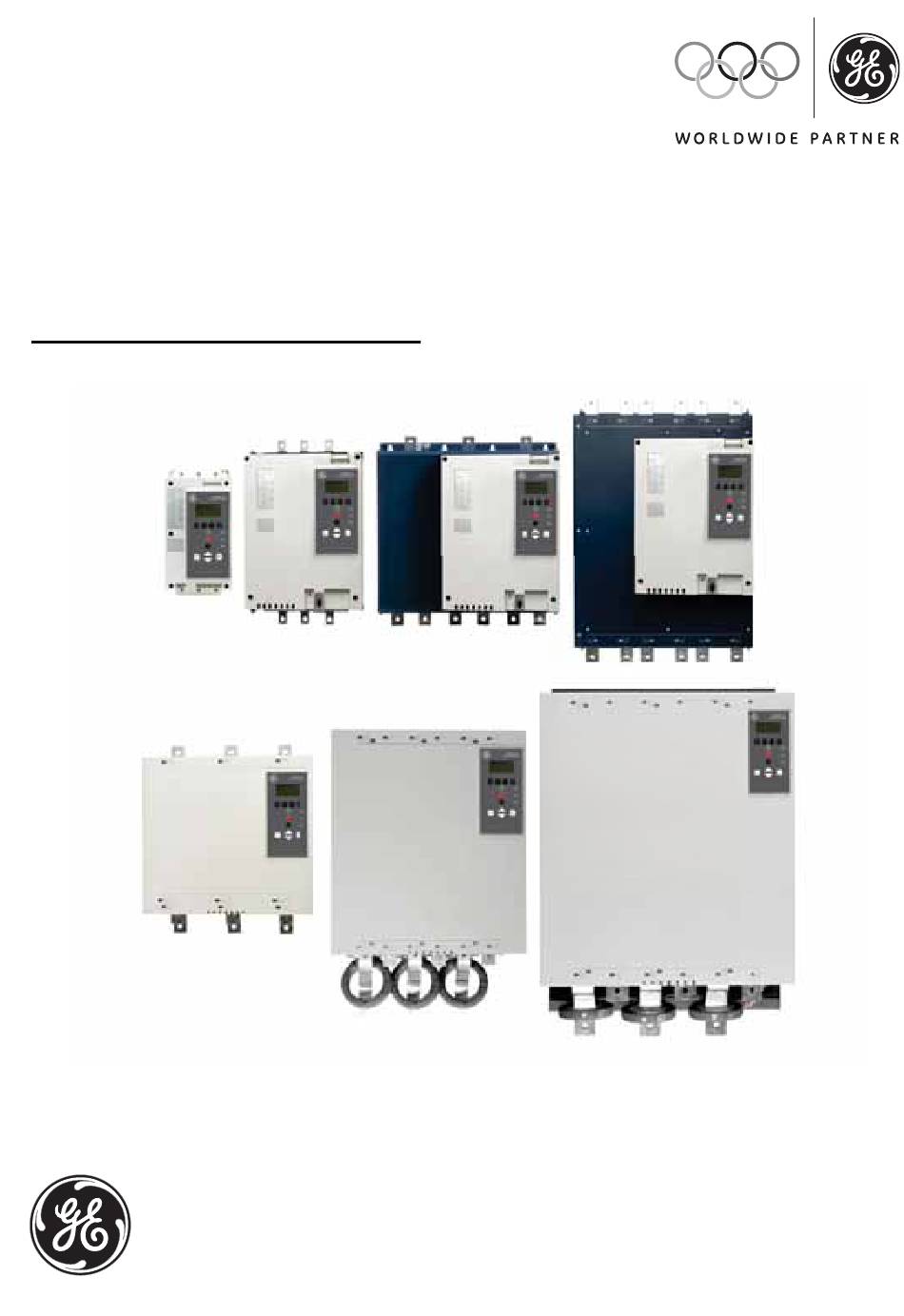

- Seite 1 Industrial Solutions ASTAT Installation, connection and operation instructions GE imagination at work Original Instruction DET-812 (DE) ed. 00...
-
Seite 2: Inhaltsverzeichnis
ASTAT XL-Benutzerhandbuch Inhalt Inhalt Über dieses Handbuch ..........................3 Vorsichtsmaßnahmen ..........................4 Gefahr eines Stromschlags ..................................4 Systemaufbau und Arbeitsschutz ................................4 Entsorgungsanweisungen ................................... 5 Einführung ..............................6 Liste der Merkmale ......................................6 Technische Daten ............................. 7 Modellcode ........................................... 7 Nennstrom .......................................... - Seite 3 Ferraz/Mersen-Sicherungen - Bauformen Nordamerika (PSC 690) ..................79 13.5 Ferraz/Mersen-Sicherungen - Bauformen Europa (PSC 690) ....................80 13.6 Ferraz/Mersen-Sicherungen - AJT .................................81 13.7 UL-zugelassene Sicherungen und Kurzschlusswerte .........................82 Anhang 2: Kompatibilität ASTAT XL-Ausgangsrelais ............... 84 14.1 Übersicht ..........................................84 14.2 Schalten eines Schützes mit dem Softstarter ..........................84 DET-812 (DE)
-
Seite 4: Über Dieses Handbuch
In keinem Fall werden Haftung oder Schuld für direkte, indirekte oder Folgeschäden übernommen, die sich aus der Verwendung oder Anwendung dieses Geräts ergeben. GE kann die Richtigkeit und Vollständigkeit der übersetzten Informationen in diesem Dokument nicht garantieren. Im Streitfall ist das Originaldokument in Englisch das Referenzdokument. -
Seite 5: Vorsichtsmaßnahmen
ERDUNGS- UND NEBENSTROMKREISSCHUTZ Es liegt in der Verantwortung des Benutzers oder der Person, die den ASTAT XL installiert, eine ordnungsgemäße Erdung und einen ordnungsgemäßen Schutz der Stromkreise entsprechend der vor Ort geltenden Gesetze und Bestimmungen zur Sicherheit von Elektroanlagen zu installieren. -
Seite 6: Stop-Funktion
Vorsichtsmaßnahmen ASTAT XL-Benutzerhandbuch Steuer- und Regelsystems des Starters Sachschäden, sonstige Schäden oder Verletzungen verursachen bzw. begünstigen könnte, ist eine Risikoanalyse vorzunehmen und gegebenenfalls sind weitere Maßnahmen zur Vermeidung von Gefahren zu ergreifen. Es liegt in der Verantwortung der Person, die das System entwirft, sicherzustellen, dass das Gesamtsystem gemäß... -
Seite 7: Einführung
Einführung ASTAT XL-Benutzerhandbuch Einführung Liste der Merkmale Vielfältige Optionen für Start und Stopp Gut ablesbare Anzeige mit aussagekräftigen Meldungen • Adaptive Regelung • Meldungen in mehreren Sprachen • Konstantstrom • Mehrere Zustandsbildschirme und • Stromrampe Performance-Grafiken • Softstopp durch Spannungsabfall in einer •... -
Seite 8: Technische Daten
Technische Daten ASTAT XL-Benutzerhandbuch Technische Daten Modellcode Beispiel: QL21B023D ASTAT L = XL-Serie Netzspannung 2 = 200 bis 525 VAC 4 = 380 bis 690 VAC Ansteuerungsspannung 1 = 110 bis 120 VAC oder 220 bis 240 VAC 2 = 24 VAC/VDC... - Seite 9 Technische Daten ASTAT XL-Benutzerhandbuch In-line Schaltung AC53b 3.0-10:350 AC53b 3.5-15:345 AC53b 4.0-20:340 AC53b 4.5-30:330 40 ºC <1000 Meter 40 ºC <1000 Meter 40 ºC <1000 Meter 40 ºC <1000 Meter QLxxB023D 23 A 20 A 17 A 15 A QLxxB043D...
- Seite 10 Technische Daten ASTAT XL-Benutzerhandbuch In-delta Schaltung AC53b 3.0-10:350 AC53b 3.5-15:345 AC53b 4.0-20:340 AC53b 4.5-30:330 40 ºC <1000 Meter 40 ºC <1000 Meter 40 ºC <1000 Meter 40 ºC <1000 Meter QLxxB023D 34 A 30 A 26 A 22 A QLxxB043D...
-
Seite 11: Nennströme Für Durchgangsbetrieb (Ohne Bypass)
Technische Daten ASTAT XL-Benutzerhandbuch 4.2.2 Nennströme für Durchgangsbetrieb (ohne Bypass) 351 A : AC-53a 3.5 - 15 : 50 - Starts je Stunde Einschaltdauer unter Last (%) Startzeit (Sekunden) Anlaufstrom (ein Mehrfaches des Motor-Nennstroms) Starter-Nennstrom (Ampere) In-line Schaltung AC53a 3-10:50-6 AC53a 3.5-15:50-6... -
Seite 12: Einstellungen Für Mindeststrom Und Maximalstrom
Technische Daten ASTAT XL-Benutzerhandbuch 4.2.3 Einstellungen für Mindeststrom und Maximalstrom Die Einstellungen für Mindeststrom und maximalen Strom am ASTAT XL bei Volllast sind vom Modell abhängig: In-line Schaltung In-delta Schaltung Modell Minimum Maximum Minimum Maximum QLxxB023D 23 A 34 A... -
Seite 13: Abmessungen Und Gewicht
Technische Daten ASTAT XL-Benutzerhandbuch Abmessungen und Gewicht Höhe Breite Tiefe Gewicht kg mm (Zoll) mm (Zoll) mm (Zoll) (lb) Modell QLxxB023D QLxxB043D QLxxB050D (7.2) (9.0) QLxxB053D QLxxB076D (11.6) (10.9) (5.9) (4.9) 4.4 (9.7) QLxxB097D QLxxB100D (8.4) (10.8) QLxxB105D QLxxB145D 13.6 (30.0) QLxxB170D 13.8 (30.4) -
Seite 14: Technische Daten
Technische Daten ASTAT XL-Benutzerhandbuch Technische Daten Stromversorgung Netzspannung (L1, L2, L3) 2 ..............................200 VAC bis 525 VAC (± 10%) 4 ................380 VAC bis 600 VAC (± 10%) (In-line- oder In-delta-Anschluss) 4 ......380 VAC bis 690 VAC (± 10%) (nur für Stromversorgung mit geerdeter Sternschaltung) Ansteuerungsspannung (A4, A5, A6) 1 ................ -
Seite 15: Ul-Konforme Installation
Anforderungen erfüllt sein. Nähere Informationen finden Sie unter „UL-konforme Installation“ auf Seite UL-konforme Installation In diesem Abschnitt werden die zusätzlichen Anforderungen und Konfigurationseinstellungen für die Softstarter ASTAT XL für das Erreichen einer UL-Konformität erläutert. Informieren Sie sich außerdem unter UL-zugelassene Sicherungen und Kurzschlusswerte auf Seite 82. 4.5.1 Modelle QLxxB023D bis QLxxB105D Für diese Modelle gibt es keine zusätzlichen Anforderungen. - Seite 16 Technische Daten ASTAT XL-Benutzerhandbuch 4.5.7 Endverbinder Damit Modelle QLxxB145D bis QLxxB425D und QLxxX255D bis QLxxX1K6D UL-konform sind, müssen die in der Tabelle unten aufgeführten empfohlenen Druckendverbinder verwendet werden. Modelle FLC (A) Anz. Leitungen Teile-Nr. empfohlene Verbindungsmittel QLxxB145D OPHD 95-16 QLxxB170D...
-
Seite 17: Installation
Installation ASTAT XL-Benutzerhandbuch Installation Physische Installation 1 QLxxB023D bis QLxxB220D: Belassen Sie 100 mm (3,94 Zoll) zwischen Softstartern. 1/L 1 3/ L 2 5/ L3 1/L 1 3/ L 2 5/ L3 QLxxB255D bis QLxxB1K0D: Belassen Sie 200 mm (7,88 Zoll) zwischen Softstartern. -
Seite 18: Steuerleitungen
Wenn an die Thermistoreingänge des ASTAT XL keine Motor-Thermistoren angeschlossen werden, muss 64, 65 offen sein. Wenn 64, 65 geschlossen sind, löst der ASTAT XL eine Abschaltung aus. In der Voreinstellung ist der Thermistoreingang deaktiviert. Bei Erkennen eines Thermistors wird der Eingang jedoch automatisch aktiviert. -
Seite 19: Leistungsanschlüsse
Installation ASTAT XL-Benutzerhandbuch Leistungsanschlüsse HINWEIS Aus Gründen des Arbeitsschutzes sind bei Modellen bis zu QLxxB105D die Leistungsanschlüsse mit Schnappzungen versehen. Bei Verwendung dicker Kabel müssen diese Schnappzungen möglicherweise abgebrochen werden. HINWEIS Einige Geräte verfügen über Stromschienen aus Aluminium. Wir empfehlen vor dem Anschließen der Hochspannungskabel, die Kontaktoberflächen gründlich zu reinigen (mit... -
Seite 20: Modelle Ohne Bypass - Qlxxx255D
Installation ASTAT XL-Benutzerhandbuch Oberseite als auch an der Unterseite des Geräts. Die Wechselspannungsversorgung kann in den Varianten „Eingang oben/Ausgang unten“ oder „Eingang unten/Ausgang unten“ angeschlossen werden. Die Modelle QLxxB500D bis QLxxB1K0D mit internem Bypass verfügen sowohl oben als auch unten über eingangsseitige und ausgangsseitige Stromschienen. -
Seite 21: Prinzipschaltbilder
Installation ASTAT XL-Benutzerhandbuch Prinzipschaltbilder Modelle mit internem Bypass Modelle ohne Bypass 2/T1 1/L1 1/L1 2/T1 4/T2 3/L2 3/L2 4/T2 5/L3 6/T3 5/L3 6/T3 24 VDC 24 VDC 200 mA 200 mA Steuerspannung (vom Modell abhängig) 54, 55 Start Eingänge für Fernbedienung... -
Seite 22: Hochspannungskreise
Softstarter ASTAT XL können In-line oder in In-delta (auch als Dreileitungs- bzw. Sechsleitungsanschluss bezeichnet) an den Motor angeschlossen werden. Geben Sie bei In-delta-Anschluss den Motor-Nennstrom (FLC) für Parameter 1A ein. Der ASTAT XL erkennt automatisch, ob der Motor in-line oder in-delta angeschlossen ist, und berechnet die korrekte In-delta-Stromstärke. - Seite 23 In-line-Installation, externer Bypass Modelle ohne Bypass verfügen über fest zugeordnete Bypass-Klemmen, die es ermöglichen, dass der ASTAT XL seine Schutz- und Überwachungsfunktion auch dann erfüllen kann, wenn er über einen externen Bypass-Schütz umgangen wird. Das Bypass-Relais muss an die Bypass-Klemmen angeschlossen und über einen auf „Lauf“ (siehe Parameter 7A bis 7I) konfigurierten programmierbaren Ausgang angesteuert werden.
- Seite 24 In-delta-Installation, externer Bypass Modelle ohne Bypass verfügen über fest zugeordnete Bypass-Klemmen, die es ermöglichen, dass der ASTAT XL seine Schutz- und Überwachungsfunktion auch dann erfüllen kann, wenn er über einen externen Bypass-Schütz umgangen wird. Das Bypass-Relais muss an die Bypass-Klemmen angeschlossen und über einen auf „Lauf“ (siehe Parameter 7A bis 7I) konfigurierten programmierbaren Ausgang angesteuert werden.
-
Seite 25: Bypass-Schütz
Volllast ist. Hauptschütz Wenn der ASTAT XL in In-delta-Schaltung an den Motor angeschlossen wird, muss ein Hauptschütz installiert werden; für In-line-Anschluss ist das Hauptschütz optional. Wählen Sie ein Schütz mit einem AC3-Wert größer oder gleich dem Nennstrom des angeschlossenen Motors aus. -
Seite 26: Sicherungen Für Stromversorgung
Hochspannungskreise ASTAT XL-Benutzerhandbuch Sicherungen für Stromversorgung Für eine Koordination Typ 2 (gemäß Norm IEC 60947-4-2) und zum Vermeiden von Schäden an Thyristoren durch kurze Stromspitzen können Halbleitersicherungen verwendet werden. Für eine Koordination Typ 1 (gemäß Norm IEC 60947-4-2) können Sicherungen mit hohem Abschaltvermögen (wie z. -
Seite 27: Betrieb
Die Grafik-Bildschirme sind aktiviert. Die Darstellung der Grafik wurde angehalten. Alarm Logs Das Menü „Protokolle“ ist geöffnet. – Wenn sich der Starter im Bedienmodus „Fernbetätigungsmodus“ befindet, leuchtet die LED „Hand“ nicht. Wenn keine der LEDs Leuchtet, liegt keine Steuerspannung am Starter an. - Seite 28 Auf dem Bildschirm für die Temperatur wird angezeigt, welcher Motordatensatz aktiviert ist, und es werden die Temperaturen beider Motoren als Prozentsatz der Gesamt-Kühlleistung angezeigt. Wenn der ASTAT XL für die Ansteuerung eines einzelnen Motors konfiguriert wurde, wird als Wert für die Temperatur des zweiten Motors (M2) immer 0 % angezeigt.
-
Seite 29: Befehle Start, Stopp Und Reset
• über Ferneingänge • über eine serielle Kommunikationsverbindung Die Taste HAND/AUTO legt fest, ob der ASTAT XL auf Befehle vor Ort (über das Bedienfeld) oder auf Fernbedienungsbefehle (über die Fernbedienungseingänge) reagiert. Der ASTAT XL kann anhand von Parameter 6A auch so konfiguriert werden, dass ausschließlich Bedienung vor Ort oder ausschließlich Fernbedienung möglich ist Auswahl Lokal/Fern. -
Seite 30: Verfahren Für Softstart
Zeit 7.5.3 Adaptive Regelung für das Starten Bei einem Softstart mit adaptiver Regelung gleicht der ASTAT XL den Strom so ab, dass der Motor innerhalb einer vorgegebenen Zeit und mit einem vorgegebenen Beschleunigungsprofil anläuft. ACHTUNG Die Adaptive Regelung kann den Motor nicht schneller starten als ein Direktstart. Wenn die Startrampenzeit (Parameter 2D) kürzer als die Anlaufzeit des Motors bei Direktstart ist, kann der... -
Seite 31: Adaptive Regelung
Profil ausgewählt, kann die Adaptive Regelung das dem System eigene Profil in gewissen Grenzen neutralisieren. Der ASTAT XL überwacht das Verhalten des Motors während jedes Startvorgangs und versucht, die Ansteuerung bei den nächsten Startvorgängen entsprechend abzustimmen. 7.5.3.1 Adaptive Regelung So stellen Sie die Adaptive Regelung als Regelungsverfahren für das Starten ein:... -
Seite 32: Stopp-Verfahren
Regelverstellung“ (Parameter 2L) ab. Der eingestellte Wert für die Verstellung legt fest, wie stark der ASTAT XL anhand der Daten des letzten Starts zukünftige Starts und Stopps mit adaptiver Regelung anpasst. Der eingestellte Wert für die Verstellung wirkt sich sowohl auf das Startverhalten als auch auf das Stoppverhalten aus. -
Seite 33: Adaptive Regelung Für Das Stoppen
7.6.3 Adaptive Regelung für das Stoppen Bei einem Sanftstoppen mit adaptiver Regelung wird der Strom vom ASTAT XL so geregelt, dass der Motor innerhalb einer vorgegebenen Zeit und nach einem ausgewählten Verzögerungsprofil stoppt. Die Adaptive Regelung kann zum Verlängern der Stoppzeit bei Lasten mit kleiner Massenträgheit genutzt werden. -
Seite 34: Stopp Von Pumpen
Pumpe in umgekehrter Richtung anzutreiben.. Der erste Stopp bei Adaptiver Regelung erfolgt als normales Sanftstoppen. Dadurch kann der ASTAT XL das Betriebsverhalten des angeschlossenen Motors „erlernen“. Diese Motordaten werden vom ASTAT XL bei den späteren Stopps mit Adaptiver Regelung verwendet. -
Seite 35: Jog-Betrieb
Softstarter das Gleichstrombremsen beendet, wenn der Motor stoppt. Dadurch wird eine unnötige Erwärmung des Motors vermieden. Weitere Informationen über die Verwendung des ASTAT XL mit einem externen Drehzahlsensor (z. B: bei variablen Lasten während des Bremsvorgangs) finden Sie unter Gleichstrombremse mit externem Stoppsensor auf Seite 63. -
Seite 36: Betrieb In-Delta
Betrieb ASTAT XL-Benutzerhandbuch 100% 1. Drehmoment des Motors bei Nennstrom 2. Maximales Drehmoment für JOG vorwärts 3. Maximales Drehmoment für JOG rückwärts 05723.D Die Aktivierung des Jog-Betriebs erfolgt über einen programmierbaren Eingang (Parameter 6D). Wenn während des JOG-Betriebs ein anderer Befehl empfangen wird, stoppt der Starter und wartet auf einen neuen Befehl. -
Seite 37: Programmiermenü
Standard-Parametersatzes. Kurzinbetriebnahme Im Menü für die Schnellkonfiguration kann der ASTAT XL auf einfache Weise für übliche Anwendungsfälle konfiguriert werden. Der ASTAT XL wählt die für die Anwendung relevanten Parameter aus und schlägt eine typische Einstellung vor; Sie können jeden einzelnen Parameter auf den konkreten Anwendungsfall abgleichen. - Seite 38 Programmiermenü ASTAT XL-Benutzerhandbuch Anwendung Parameter Empfohlener Wert Pumpe (zentrifugal) vom Modell abhängig Motornennstrom Adaptive Regelung Startmodus Frühbeschleunigung Adaptives Startprofil 10 Sekunden Startrampenzeit Adaptive Regelung Stoppmodus Spätverzögerung Adaptives Stoppprofil 15 Sekunden Stoppzeit Pumpe (unterwasser) vom Modell abhängig Motornennstrom Adaptive Regelung Startmodus Frühbeschleunigung...
-
Seite 39: Standardmenü
Programmiermenü ASTAT XL-Benutzerhandbuch Standardmenü Über das Standardmenü haben Sie Zugriff auf häufig verwendete Parameter, mit denen Sie den ASTAT XL für den konkreten Anwendungsfall konfigurieren können. Standardeinstellung Motordetails 1A Motornennstrom vom Modell abhängig Primärer Start/Stopp 2A Startmodus Konstantstrom 2B Stromgrenze... -
Seite 40: Erweitertes Menü
Programmiermenü ASTAT XL-Benutzerhandbuch Erweitertes Menü In „Erweitertes Menü“ haben Sie Zugriff auf sämtliche programmierbaren Parameter des ASTAT XL. Standardeinstellung Motordetails vom Modell abhängig Motornennstrom Stillstandszeit Rotor 00:10 mm:ss vom Modell abhängig Motornennstrom-2 00:10 mm:ss Zeit Rotorstillstand-2 Einzel Duales Thermo-Modell Primärer Start/Stopp... - Seite 41 Programmiermenü ASTAT XL-Benutzerhandbuch Standardeinstellung Eingänge Auswahl Lokal/Fern LCL/RMT beliebig Fernbedienung aktiviert Fernkommunikation Remote-Reset Logik Öffner (N/C) Auswahl Motorsatz Funktion Eingang A Eingangsabschaltung Name Eingang A Relaisausgänge Hauptschütz Funktion Relais A 00:00 mm:ss Einschaltverzögerung Relais A 00:00 mm:ss Abschaltverzögerung Relais A...
-
Seite 42: Beschreibung Der Parameter
Einzel (Standard) Dual Beschreibung: Aktiviert die thermische Modellbildung. Das duale Thermomodell ist nur erforderlich, wenn der ASTAT XL zwei physisch separate Motoren ansteuert. HINWEIS Das zweite thermische Modell ist nur verfügbar, wenn Parameter 1E Duales Thermo-Modell „Dual“ eingestellt ist und der Starter zurzeit den sekundären Motor verwendet (es wurde ein programmierbarer Eingang auf „Auswahl Motorsatz“... - Seite 43 Last und Kupplungen für diese höheren Drehmomente ausgelegt sind. 2G – Überstartzeit Die „Überstartzeit“ ist die maximale Zeitdauer, die der ASTAT XL versucht, den Motor zu starten. Wenn der Motor nicht innerhalb der programmierten Zeit in den Zustand „Lauf“ übergeht, löst der Starter eine Abschaltung aus.
- Seite 44 Relais zum Steuern des Hauptschützes. 2J – Adaptives Startprofil Optionen: Frühbeschleunigung Konstante Beschleunigung (Standard) Spätbeschleunigung Beschreibung: Zum Auswählen des Profils, das der ASTAT XL für einen Softstart mittels „Adaptive Regelung“ anwendet. 2K – Adaptives Stoppprofil Optionen: Frühverzögerung Konstante Verzögerung (Standard) Spätverzögerung...
- Seite 45 Beschreibung: Zum Festlegen der Zeitdauer eines Stoppvorgangs. 3J – Adaptives Startprofil-2 Optionen: Frühbeschleunigung Konstante Beschleunigung (Standard) Spätbeschleunigung Beschreibung: Zum Auswählen des Profils, das der ASTAT XL für einen Softstart mittels „Adaptive Regelung“ anwendet. 3K – Adaptives Stoppprofil-2 Optionen: Frühverzögerung Konstante Verzögerung (Standard) Spätverzögerung...
- Seite 46 Optionen: Nicht prüfen (Standard) Prüfen Beschreibung: Legt fest, ob der ASTAT XL überprüft, dass der Motor über eine ausreichende Wärmekapazität für einen erfolgreichen Start verfügt. Der Softstarter vergleicht die berechnete Motortemperatur mit dem Temperaturanstieg beim letzten Start des Motors und löst nur dann einen Startvorgang aus, wenn die Temperatur des Motors für einen erfolgreichen Start niedrig genug ist.
- Seite 47 Abschaltungen bei kurzzeitigen Stromschwankungen zu vermeiden. 5C – Verzögerung Mindeststrom Bereich: 0:00 - 4:00 (Minuten:Sekunden) Standard: 5 Sekunden Beschreibung: Verzögert die Reaktion des ASTAT XL auf Minimalstrom, um Abschaltungen bei kurzzeitigen Schwankungen zu vermeiden. 5D – Verzögerung Kurzzeitiger Überstrom Bereich: 0:00 - 1:00 (Minuten:Sekunden) Standard: 0 Sekunde Beschreibung: Verzögert die Reaktion des ASTAT XL auf Minimalstrom, um Abschaltungen bei...
- Seite 48 Lokal/Fern“ sind immer aktiviert. 6C – Remote-Reset Logik Optionen: Normal geschlossen (Öffner) (Standard) Normal offen (Schließer) Beschreibung: Legt fest, ob der Remote-Reset-Eingang (Klemmen 58, 57) des ASTAT XL „normal offen“ oder „normal geschlossen“ sind. 6D – Funktion Eingang A Optionen: Auswahl Motorsatz Im ASTAT XL können zwei verschiedene Sätze an...
- Seite 49 Parameter 7L Anzeige Motortemperatur). Beschreibung: Zum Auswählen der Funktion von Relais A (normal offen). 7B, 7C – Relais A Verzögerungen Der ASTAT XL kann so konfiguriert werden, dass das Öffnen oder Schließen von Relais A zeitverzögert erfolgt. Parameter 7B Einschaltverzögerung Relais A...
- Seite 50 7I Abschaltverzögerung Relais C 7J, 7K – Anzeige Mindeststrom und Anzeige Maximaler Strom Der ASTAT XL verfügt über Anzeigen „Mindeststrom“ und „Maximalstrom“, um rechtzeitig auf einen anormalen Betrieb hinzuweisen. Diese Stromanzeigen können so konfiguriert werden, dass beim Auftreten anormaler Stromwerte während des Betriebs, die zwischen dem normalen Betriebsstrom und den Werten für Abschaltung wegen Mindeststrom bzw.
- Seite 51 Strommessgerät erzeugte Signal an. 8.4.9 9 Auto-Reset Der ASTAT XL kann so programmiert werden, dass bestimmte Abschaltungen automatisch zurückgesetzt werden, wodurch sich die Ausfallzeiten möglicherweise verkürzen. Abschaltungen werden entsprechend der Gefahr für den Softstarter in drei Kategorien für Auto-Reset unterteilt:...
- Seite 52 Programmiermenü ASTAT XL-Benutzerhandbuch 9B –Maximale Resets Bereich: 1 - 5 Standard: Beschreibung: Legt fest, wie oft der Softstarter ein Auto-Reset ausführt, wenn beständig Abschaltungen vorkommen. Der Reset-Zähler wird bei jeder Abschaltung um 1 erhöht und nach jedem erfolgreichen Start/Stopp-Zyklus um 1 verringert.
- Seite 53 Einfluss auf die Motorschutz- und -regelfunktionen des ASTAT XL. 10J – Anzeige A oder kW Optionen: Strom (Standard) Motor kW Beschreibung: Legt fest, ob der ASTAT XL Stromstärken (Ampere) oder die Kilowatt des Motors in der Stromnetz-Überwachungsanzeige anzeigt. 8.4.11 15 Eingeschränkt 15A – Zugriffscode Bereich:...
- Seite 54 Beschreibung: Kalibriert die Stromüberwachungsschaltungen des Softstarters auf ein externes Strommessgerät. Ermitteln Sie die notwendige Einstellung anhand der folgenden Formel: Kalibrierung (%) = In der Anzeige des ASTAT XL angezeigter Strom Vom externen Gerät gemessener Strom z. B. 102% = HINWEIS Diese Einstellung wirkt sich auf alle auf Strom basierenden Funktionen und Schutzmechanismen aus.
- Seite 55 PowerThrough nicht. 15F – Stromgrenze JOG Der ASTAT XL kann den Motor im JOG-Betrieb mit niedrigerer Drehzahl betreiben, wodurch ein exaktes Positionieren von Riemen und Schwungrädern ermöglicht wird. Der JOG-Betrieb kann entweder im Vorwärtslauf oder im Rückwärtslauf erfolgen.
-
Seite 56: Anpassungssperre
Programmiermenü ASTAT XL-Benutzerhandbuch 8.4.12 16 Schutzmaßnahme ACHTUNG Das Deaktivieren des Schutzes kann den Starter und den Motor gefährden und sollte ausschließlich in einem Notfall erfolgen. 16A bis 16M – Schutzmaßnahmen Optionen: Abschaltung Starter (Standard) Warnung & Protokoll Nur Protokoll Beschreibung: Zum Festlegen der Reaktion des Softstarters auf die einzelnen Schutzauslösungen. -
Seite 57: Einstellwerkzeuge
Drücken Sie die Taste ENTER und EXIT, um auszuwählen, welcher Bestandteil von Datum und Uhrzeit bearbeitet werden soll. Ändern Sie mit Hilfe der Tasten den Wert. Zum Speichern der Änderung drücken Sie die Taste ENTER. Der ASTAT XL quittiert die Änderungen. Zum Verwerfen der Änderungen drücken Sie die Taste EXIT. 8.7.2 Einstellungen laden/speichern Für den Aufruf des Menüs „Einstellungen laden/speichern“... - Seite 58 Der ASTAT XL verfügt über eine ausgeklügelte Software zur Modellierung des thermischen Verhaltens, von der das Betriebsverhalten des Motors beständig überwacht wird. Dadurch kann der ASTAT XL zu jeder Zeit die Motortemperatur berechnen und einschätzen, ob der Motor problemlos gestartet werden kann.
-
Seite 59: Protokollmenü
• Drücken Sie die Taste ENTER, um ein Protokoll zu öffnen. • Drücken Sie die Tasten , um durch die Einträge eines Protokolls zu blättern. • Drücken Sie die Taste ENTER, um Details zu einem Protokolleintrag anzuzeigen. • Drücken Sie die Taste EXIT, um zur vorherigen Ebene zurückzukehren. -
Seite 60: Anwendungsbeispiele
Anwendungsbeispiele 10.1 Installation mit Hauptschütz Der ASTAT XL ist mit einem Hauptschütz (Schaltleistung AC3) installiert. Die Steuerspannung muss von der Stromversorgungsseite des Schützes bereitgestellt werden. Der Hauptschütz wird über den Ausgang „Hauptschütz“ (Klemmen 13, 14) des ASTAT XL angesteuert. Dreiphasen-Stromversorgung... -
Seite 61: Installation Mit Bypass-Schütz
ASTAT XL-Benutzerhandbuch 10.2 Installation mit Bypass-Schütz Der ASTAT XL ist mit einem Bypass-Schütz (Schaltleistung AC1) installiert. Der Bypass-Schütz wird über den Ausgang „Lauf“ des ASTAT XL angesteuert, dieser Ausgang ist standardmäßig dem Ausgang Relais B (Klemmen 21, 22, 24) zugeordnet. -
Seite 62: Notbetrieb
Im Normalbetrieb wird der ASTAT XL über ein zweiadriges Fernsignal (Klemmen 56, 57) angesteuert. Der Notbetrieb wird über einen zweiadrigen Stromkreis gesteuert, angeschlossen an Eingang A (Klemmen 53, 55). Durch Schließen von Eingang A wird der ASTAT XL zum Betreiben des Motors und zum Ignorieren bestimmter Abschaltungen veranlasst. -
Seite 63: Hilfs-Auslösestromkreis
10.4 Hilfs-Auslösestromkreis Im Normalbetrieb wird der ASTAT XL über ein zweiadriges Fernsignal (Klemmen 56, 57) angesteuert. Eingang A (Klemmen 53, 55) wird an einen externen Auslösestromkreis (z. B. einen Niederdruckschalter zur Alarmauslösung bei einer Pumpe) angeschlossen. Wenn der externe Stromkreis aktiviert wird, löst der Softstarter eine Abschaltung aus und stoppt den Motor. -
Seite 64: Gleichstrombremse Mit Externem Stoppsensor
Für Lasten, die zwischen Bremszyklen variieren können, kann die Verwendung eines externen Stoppsensors an dem Modul mit dem ASTAT XL zum Abschalten der Bremse von Vorteil sein. Diese Regelungsmethode gewährleistet, dass die ASTAT XL-Bremse stets ausgeschaltet wird, wenn der Motor den Stillstand erreicht hat, sodass eine unnötige Motorerwärmung vermieden wird. -
Seite 65: Sanft-Bremsen
Bei Anwendungen bei Lasten mit hohem Trägheitsmoment und mit variablen Lasten kann der ASTAT XL auf „Soft-Bremsen“ eingerichtet werden. In dieser Anwendung wird der ASTAT XL mit einem Schütz für Vorwärtslauf und mit einem Schütz für das Bremsen ausgestattet. Wenn der ASTAT XL ein Startsignal (Drucktaster S1) empfängt, schließt er den Schütz für Vorwärtslauf (K1) und steuert den Motor entsprechend der programmierten primären... -
Seite 66: Motor Mit Zwei Drehzahlen
Motoreinstellungen an. Wenn der Softstarter ein Signal für den Start mit niedriger Drehzahl empfängt, schließt er den Schütz (K2) für die niedrige Drehzahl. Dadurch wird Eingang A geschlossen, und der ASTAT XL steuert den Motor entsprechend der sekundären Motoreinstellungen an. - Seite 67 • Auswahl von „Abschaltung“ - die Funktion „Abschaltung“ wird dem Relaisausgang B zugewiesen. HINWEIS Falls der ASTAT XL aufgrund der Frequenz der Netzspannung abschaltet (Parameter 16F Frequenz), wenn das Startsignal für hohe Drehzahl (7) deaktiviert wird, ändern Sie die Einstellungen für den Frequenzschutz.
-
Seite 68: Problemlösung
Reaktion auf Schutzereignisse Bei Erkennen eines Schutzereignisses wird dies vom ASTAT XL in den Ereignisspeicher geschrieben, und der ASTAT XL nimmt möglicherweise außerdem eine Abschaltung vor oder gibt eine Warnung aus. Die Reaktion des Softstarters ist abhängig: Schutzmaßnahme (Parametergruppe 16). - Seite 69 Problemlösung ASTAT XL-Benutzerhandbuch Anzeige Mögliche Ursache/Vorschlag zur Abhilfe Der ASTAT XL hat aufgrund eines internen Fehlers eine Abschaltung Interner Fehler X vorgenommen. Notieren Sie den Fehlercode (X), und wenden Sie sich an Ihren Lieferanten. Zugehörige Parameter: Keine Dies ist ein für einen programmierbaren Eingang ausgewählter Name. Siehe Kein Durchfluss Eingang A Abschaltung.
- Seite 70 Zeit, bis der Motor abgekühlt ist. Zugehörige Parameter: 1A, 1B, 1C, 1D, 2A, 2B, 3A, 3B, 16A Wenn der ASTAT XL in einer In-delta-Konfiguration anstatt in einer Nennstrom zu hoch In-line-Schaltung an den Motor angeschlossen wird, kann der Starter höhere Motor-Volllastströme unterstützen.
- Seite 71 Problemlösung ASTAT XL-Benutzerhandbuch Anzeige Mögliche Ursache/Vorschlag zur Abhilfe • Der Wert eines Parameters liegt außerhalb des zulässigen Bereichs. Parameter außerhalb Bereich Der Starter lädt für alle betreffenden Parameter die Standardwerte. Drücken Sie RESET, um zum ersten unzulässigen Parameter zu gelangen und die Einstellung zu berichtigen.
- Seite 72 Interner Fehler (PCB-Fehler). Wenden Sie sich an Ihren Lieferanten. Diese Abschaltung ist nicht einstellbar. Zugehörige Parameter: Keine Der ASTAT XL verfügt über einen internen Bypass und hat während des Betriebs Zeit-Überstrom einen hohen Strom gezogen. (Die Schutzkurvenabschaltung 10 A wurde erreicht oder der Motorstrom ist auf 600 % der Einstellung für „Motornennstrom“...
-
Seite 73: Allgemeine Fehler
Eingang deaktiviert. Wenn Parameter 6D auf „Starter deaktiviert“ eingestellt ist und der Stromkreis an 53, 55 offen ist, startet der ASTAT XL nicht. Wenn kein weiterer Grund für das Deaktivieren des Starters vorliegt, schließen Sie den Stromkreis am Eingang. HINWEIS Parameter 6A Auswahl Lokal/Fern legt fest, wann die Taste HAND/AUTO aktiviert ist. - Seite 74 Effekt. Die Funktionen Adaptive • Diese Funktionen stehen nur bei einer In-line-Installation zur Regelung, Bremsen, JOG und Verfügung. Wenn der ASTAT XL in In-delta installiert ist, können PowerThrough diese Funktionen nicht genutzt werden. (Durchgangsleitung) arbeiten nicht. Nach dem Aktivieren der •...
- Seite 75 Problemlösung ASTAT XL-Benutzerhandbuch Symptom Wahrscheinliche Ursache PowerThrough • Nach Anlegen der Steuerspannung während des ersten (Durchgangsleitung) ist aktiviert, Startversuchs, löst der Starter eine Abschaltung „Kurschluss funktioniert jedoch nicht. Lx-Tx“ aus. Wenn die Steuerspannung zwischen den Starts aus- und eingeschaltet wird, funktioniert PowerThrough nicht.
-
Seite 76: Zubehör
Mit Hilfe der PC-Software „GE ASTAT Setup Tool ed.3“ können bis zu 99 Softstarter überwacht, programmiert und gesteuert werden. Für die Verwendung mit GE ASTAT Setup Tool ed.3 muss in jeden entsprechenden Starter ein Modul für die Kommunikation über Modbus installiert sein. -
Seite 77: Anhang 1: Tabellen Für Auswahl Von Sicherungen
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch Anhang 1: Tabellen für Auswahl von Sicherungen HINWEIS Die Auswahl von Sicherungen erfolgt unter Annahme folgender Bedingungen: Anlaufstrom von 400 % Volllaststrom für 20 Sekunden, Starts je Stunde und Einschaltdauer wie in der Produktbezeichnung angegeben, bis zu 40°C Umgebungstemperatur und bis zu 1000 m Höhe... -
Seite 78: Bussmann-Sicherungen - Bauformen Großbritannien (Bs88)
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.2 Bussmann-Sicherungen – Bauformen Großbritannien (BS88) Modell Thyristor I t (A Netzspannung Netzspannung Netzspannung (< 440 VAC) (< 575 VAC) (< 690 VAC) QLxxB023D 1150 63FE 63FE 63FE QLxxB043D 8000 120FEE... -
Seite 79: Ferraz/Mersen-Sicherungen - Hsj
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.3 Ferraz/Mersen-Sicherungen - HSJ Modell Thyristor I t (A Netzspannung Netzspannung Netzspannung (< 440 VAC) (< 575 VAC) (< 690 VAC) QLxxB023D 1150 HSJ40** HSJ40** QLxxB043D 8000 HSJ80** HSJ80** QLxxB050D 10500... -
Seite 80: Ferraz/Mersen-Sicherungen - Bauformen Nordamerika (Psc 690)
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.4 Ferraz/Mersen-Sicherungen - Bauformen Nordamerika (PSC 690) Modell Thyristor I Netzspannung Netzspannung Netzspannung < 440 VAC < 575 VAC < 690 VAC QLxxB023D 1150 A070URD30XXX0063 A070URD30XXX0063 –– QLxxB043D 8000 A070URD30XXX0125 A070URD30XXX0125... -
Seite 81: Ferraz/Mersen-Sicherungen - Bauformen Europa (Psc 690)
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.5 Ferraz/Mersen-Sicherungen - Bauformen Europa (PSC 690) Modell Thyristor I Netzspannung Netzspannung Netzspannung (< 440 VAC) (< 575 VAC) (< 690 VAC) QLxxB023D 1150 6.9URD30D11A0050 6.9URD30D11A0050 6.9URD30D11A0050 QLxxB043D 8000 6.9URD30D11A0125 6.9URD30D11A0125 6.9URD30D11A0125... -
Seite 82: Ferraz/Mersen-Sicherungen - Ajt
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.6 Ferraz/Mersen-Sicherungen - AJT Modell SCR I t (A Netzspannung Netzspannung Netzspannung (< 440 VAC) (< 575 VAC) (< 690 VAC) QLxxB023D 1150 AJT25 AJT25 QLxxB043D 8000 AJT50 AJT50 QLxxB050D 10500... -
Seite 83: Ul-Zugelassene Sicherungen Und Kurzschlusswerte
Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch 13.7 UL-zugelassene Sicherungen und Kurzschlusswerte Für UL-konforme Anwendungen stehen zwei Werte für den Kurzschluss-Nennstrom (Short Circuit Current Rating, SCCR) zur Verfügung. • Standard-Fehlerströme (bei 600-VAC-Kreisen) Die Standard-Fehlerströme werden entsprechend UL508, Sektion 51, Tabelle 51.3 festgelegt. In dieser ist der Kurzschlussstrom vorgegeben, den der Starter bei gegebener Leistungsklasse (oder, in Abhängigkeit vom Modell, Motor-Nennstrom (Full Load Current, FLC) oder Strom bei blockiertem... - Seite 84 Anhang 1: Tabellen für Auswahl von Sicherungen ASTAT XL-Benutzerhandbuch Bewertung der Kurzschlussfestigkeit Hochverfügbar Standard-Fehlerstrom 600-V Max. Kurz-cct- Ferraz/Mersen- Nennstrom Ferraz/Mersen- Modell Einstufung Sicherung, @ 480 Sicherung @ 600 Sicherung, – Nach Klasse J, L R/C-Halbleiter- 3 Zyklen † max. oder RK5 gelistete...
-
Seite 85: Anhang 2: Kompatibilität Astat
Anhang 2: Kompatibilität ASTAT XL-Ausgangsrelais 14.1 Übersicht Der Softstarter ASTAT XL verfügt über drei programmierbare Ausgangsrelais (Klemmen 13, 14, 21, 22, 24 und 33, 34). Diese Relais werden oft zur Steuerung von Leitungs- oder Bypass-Schützen genutzt. Die in vielen Schützen verwendeten elektronischen Schützspulen weisen einen hohen anfänglichen Einschaltstrom auf, der bei einem direkten Schalten der Schützspule die internen Relais des Softstarters zerstören... - Seite 86 Industrial Solutions GE is a first class global supplier of low and medium voltage products, including wiring devices, residential and industrial electrical distribution components, automation products, enclosures and switchboards. Demand for the company’s products comes from wholesalers, installers, panel builders, contractors, OEMs and utilities worldwide.
