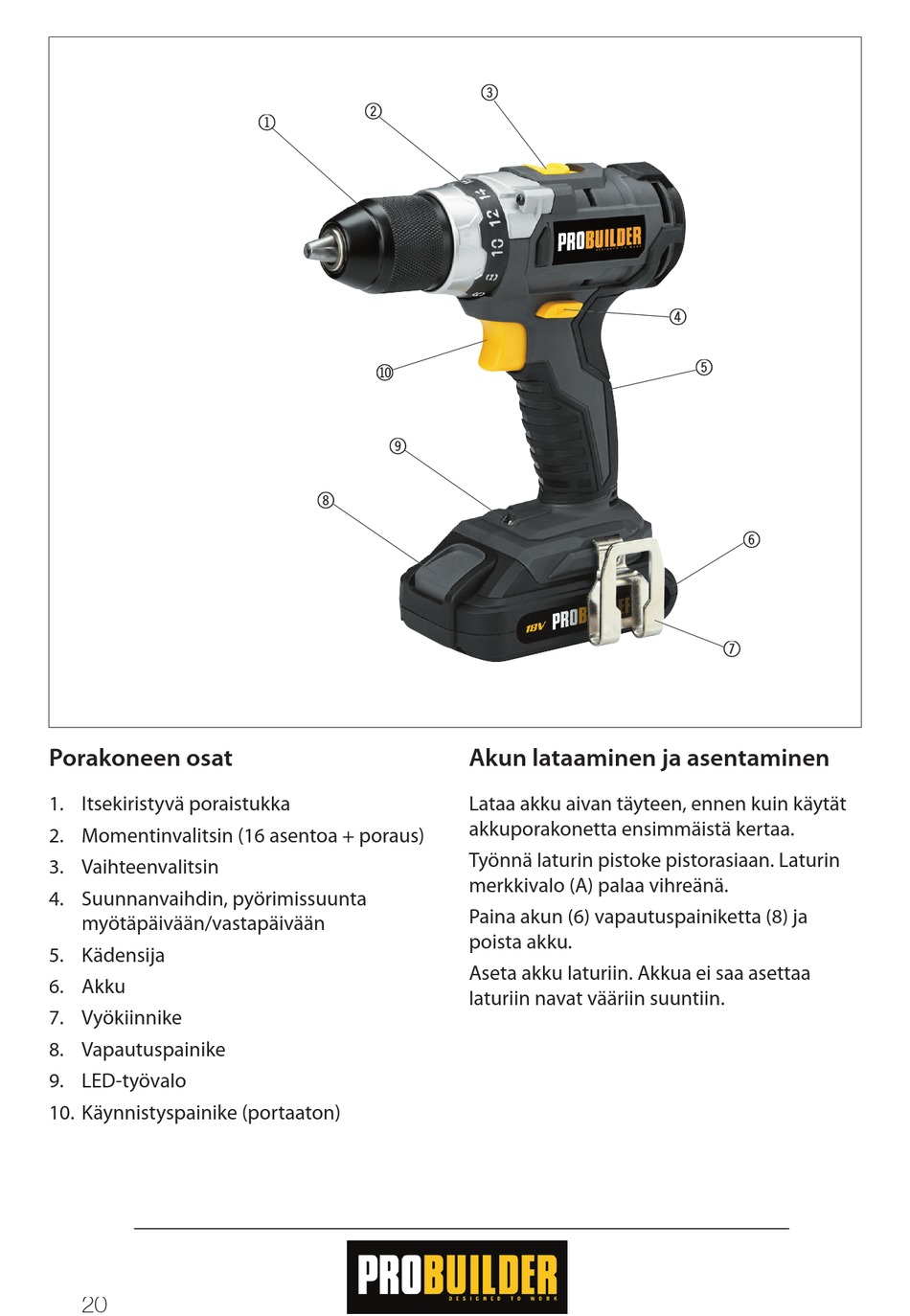

Porakoneen osat
1. Itsekiristyvä poraistukka
2. Momentinvalitsin (16 asentoa + poraus)
3. Vaihteenvalitsin
4. Suunnanvaihdin, pyörimissuunta
myötäpäivään/vastapäivään
5. Kädensija
6. Akku
7. Vyökiinnike
8. Vapautuspainike
9. LED-työvalo
10. Käynnistyspainike (portaaton)
20
2 2
1 1
bl bl
9 9
8 8
3 3
Akun lataaminen ja asentaminen
Lataa akku aivan täyteen, ennen kuin käytät
akkuporakonetta ensimmäistä kertaa.
Työnnä laturin pistoke pistorasiaan. Laturin
merkkivalo (A) palaa vihreänä.
Paina akun (6) vapautuspainiketta (8) ja
poista akku.
Aseta akku laturiin. Akkua ei saa asettaa
laturiin navat vääriin suuntiin.
4 4
5 5
6 6
7 7
