Abbildung 19: Kabelführung Klemmleiste (-X3) - wsTech BATD0280-ES-1-400-1 Originalbetriebsanleitung

Originalbetriebsanleitung
BATx0280-ES-1-400-1 (Outdoor)
Installation
3.5.2.5 Externes Spannungsmessgerät
Erforderliches Material (nicht im Lieferumfang enthalten):
•
Spannungsmessgerät
Handlung:
1. Klemmleiste (-X3) lokalisieren (Abbildung 19).
2. Entsprechende Kabelkanäle öffnen.
3. Kabel durch die Kabeldurchführungstülle verlegen.
4. Kabel an Klemmleiste (-X3) anschließen:
5. Kabelkanäle schließen.
6. Kabel mit Kabelschelle befestigen.
O_BATx0280-ES-1-400-1_(Outdoor)_V1.3_DE

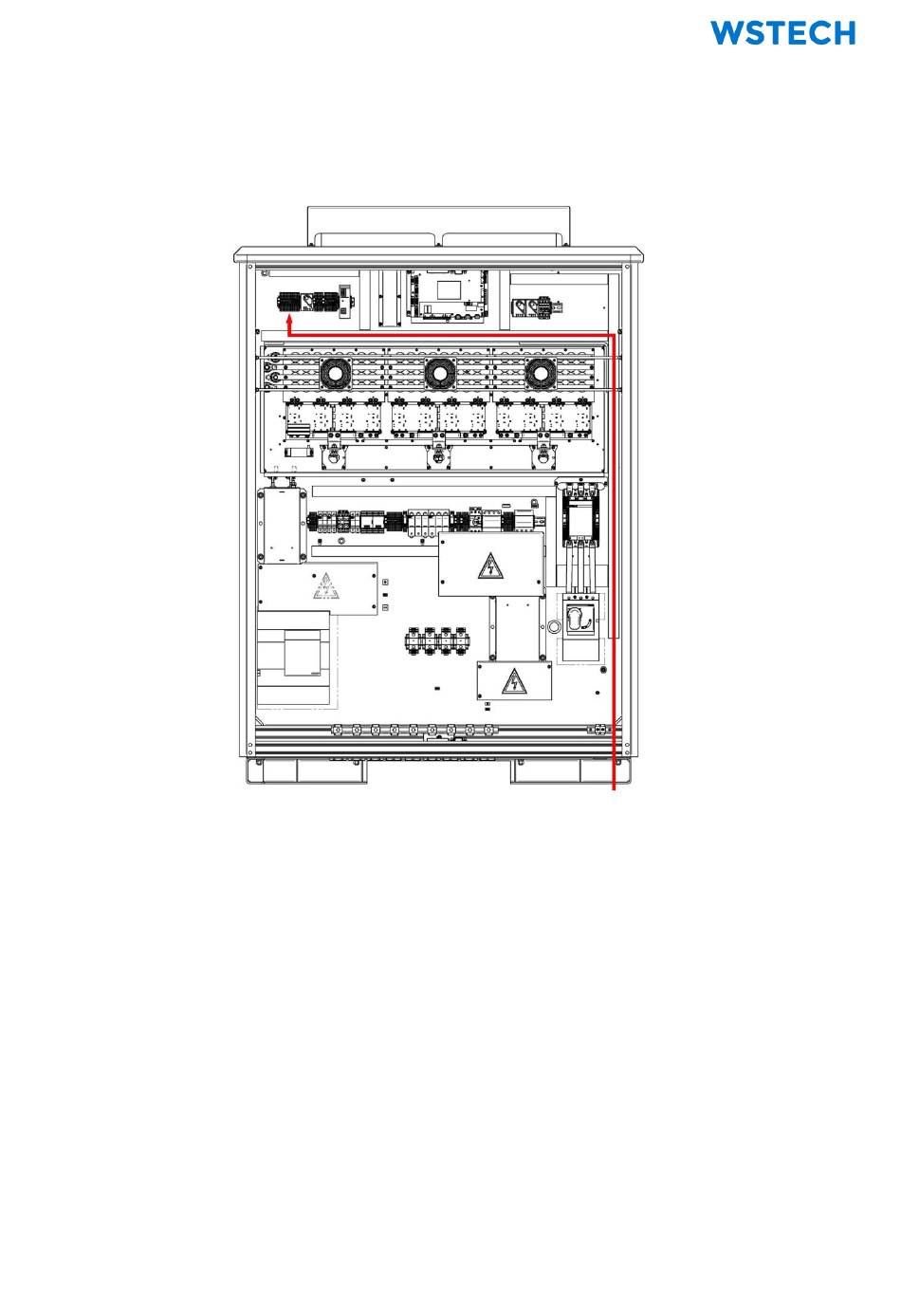

Abbildung 19: Kabelführung Klemmleiste (-X3)
Phase L1 an (-X3.11)
Phase L2 an (-X3.12)
Phase L3 an (-X3.13)
Neutralleiter N an (-X3.14)
Seite 41 von 69
