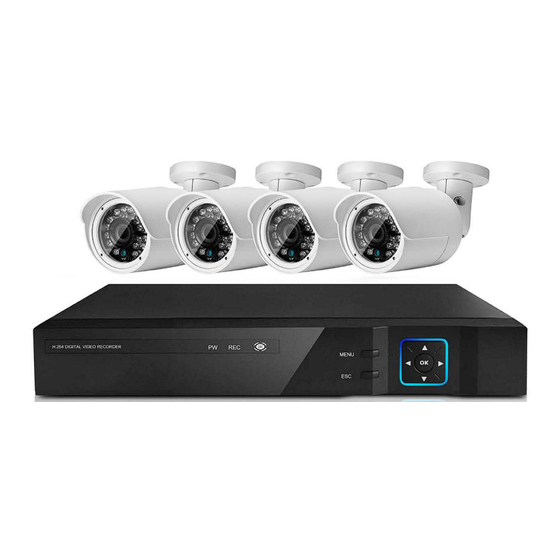

- Seite 1 351.186 CCTV Security AHD DVR Kit User Manual User Manual Handleiding Betriebsanleitung V1.0...
- Seite 2 1 Statement Thanks for using our product. Please feel free to contact us whenever you need help. This manual is applicable for standard AHD DVR including only a few instructions for product operations. For more information, please read the CD. Notice: 1.
- Seite 3 2.2 Rear panel Function Function Video Input Video Output Audio Output VGA Output HDMI Output Audio Input WAN port USB Interface RS485 Power 3 HDD installation Pre-installed 1TB HDD 4 Installation diagram...
- Seite 4 5 Product Features & Specification DVR Specification Type 720P AHD DVR Main Processor Hi3520D Operating System Embedded LINUX operating system Multiplex realtime recording and playback, multiplex multi- System Resource user network operation Operation Interface 16bit real color GUI interface, support mouse operation...
- Seite 5 Video Search Time, data, event, channel search 1080P :40GB / 720P: 20GB / 960H: 12~20GB / audio: Hard Disk Space 691MB (aech channel per day) Storage HDD / Network USB portable HDD, network backup, USB recording, SATA Backup recording Video Input 4ch BNC Video Output 1ch HDMI, 1ch VGA...
- Seite 6 6 Boot up/ Shut down & User login 6.1 Boot up Power on, then the indicator turns on, DVR boots up. Note: 1. Please use configured adapter to avoid abnormal situation or damage. 2. Connect the powerlead 6.2 Shut down Two ways to shut down the device, soft power-off and forced shutdown.
- Seite 7 Password protection: If input password wrongly for three times continuously, the alarm will start. If password wrong for five times, the account will be locked. (Account will be unlocked automatically half an hour later or by rebooting). 7 Video input setting Go to <Main menu>-<System>--<Digital>-<ChannelType>...
- Seite 8 8.2 Video Settings Go to <Main menu>-<record>-<Record Conf.>. Channel] Choose the corresponding channel number. [Redundancy] Choose the backup function to double backup the file. [Length] Set time length of each video file between 1 minute to 120 minutes. 60 minutes as default. [Mode] Set video state: schedule, manual or stop.
- Seite 9 9 Playback There are two ways to play the video files stored in HDD. 1. In the right shortcut menu 2. <Main menu>-<Record>-<Playback> Please note: The HDD for storing video files must be set as “read/write’’ or “read only’’. 10 Public network acces (cloud operation) PC access (1) Enter...
- Seite 10 10.2 Login by User, click ‘’By User’’, input user name, password, verify code, then login. Or login by device, input serial ID and verify code, click Login. 10.3 Install the ActiveX when first visit.
- Seite 11 10.4 Enter into monitor live, see below picture then click OK. Then manage video 11 Smart Phone Remote Monitoring 1 Mobile App Download Download & install the APP ‘’XMEye’’ from APP Store of Google play 2 Smartphone Viewing Setting 2.1 Connect the DVR LAN port to router with network cable; 2.2 Open the APP “XMEye’’...
- Seite 12 2.3 Click top right corner to add device; (Image 2.3) 2.4 Click Add Device (Image 2.4), typing “Device Name’’ in any words, and enter dvr’s “Serial Number’’ (Image 2.5)
- Seite 13 3. Login Device 3.1 Login the device (Image 3.1); 3.2 Click on the device and wait “CAM01~CAM04’’ are load over (Image 3.2) 4 Video Viewing 4.1 Click arbitrary CAM to open video (Image 4.1) 4.2 All channels video are loading completed on your phone (Image 4.2)
-
Seite 14: Beknopte Installatiehandleiding
Bedankt voor de aankoop van dit product. Neem gerust contact met ons op als u hulp nodig hebt. Deze handleiding is van toepassing voor standaard AHD DVR en bevat een paar basisinstructies. Voor meer informatie, lees de cd. Let op: 1. - Seite 15 2.2 Achterkant Function Function Video Ingang Video Uitgang Audio Uitgang VGA Uitgang HDMI Uitgang Audio Ingang WAN port USB Interface RS485 Power 3 HDD installatie Voor geïnstalleerde 1TB HDD 4 Installatieschema...
- Seite 16 5 Product Kenmerken en specificaties DVR Specificaties Type 720P AHD DVR Main Processor Hi3520D Operating System Embedded LINUX operating system Multiplex realtime recording and playback, multiplex multi- System Resource user network operation Operation Interface 16bit real color GUI interface, support mouse operation...
- Seite 17 Video Search Time, data, event, channel search 1080P :40GB / 720P: 20GB / 960H: 12~20GB / audio: Hard Disk Space 691MB (aech channel per day) Storage HDD / Network USB portable HDD, network backup, USB recording, SATA Backup recording Video Input 4ch BNC Video Output 1ch HDMI, 1ch VGA...
- Seite 18 6 Opstarten / Afsluiten & Gebruikers login 6.1 Opstarten Power on, de indicator licht op, DVR start op. Let op: 1. Gebruik de meegeleverde verbindingsmaterialen om beschadiging te voorkomen. 2. Sluit de voedingskabel aan 6.2 Uitschakelen U kunt het apparaat op 2 manieren uitschakelen, soft power-off en gedwongen afsluiten. Soft power-off: Ga naar <...
- Seite 19 Als het wachtwoord vijf keer verkeerd wordt ingevoerd, zal de account worden afgesloten. (Account wordt automatisch actief na een half uur, of door het herstarten ontgrendeld). 7 Video-ingang instellen Ga naar <Main menu> - <System> - <Digital> - <Channel Type> als volgt: 7.1 Netwerk Instellingen Om het apparaat toegang te geven op het netwerkmoet het IP-adres van de DVR tot hetzelfde netwerksegment behoren als die van de router en niet in strijd zijn met andere...
- Seite 20 8.2 Video-instellingen Ga naar < Main menu > - < record > -. <. Record Conf > [Channel] Kies het betreffende kanaal nummer. [Redundancy] Kies de backup functie om een dubbele back-up van het bestand te maken. [Length] Stel de tijdslengte van elk videobestand in tussen 1 minuut tot 120 minuten. 60 minuten als standaard.
- Seite 21 9 Afspelen Er zijn twee manieren om video- bestanden die zijn opgeslagen in de HDD af te spelen. 1. In de juiste snel menu 2. < Main menu > - < Record > - < Playback > Let op: De harde schijf voor het opslaan van video-bestanden moet worden ingesteld als "read/write'' of read only’’.
- Seite 22 10.2 Inloggen door gebruiker, klik op '' By User'', invoeren gebruikersnaam, wachtwoord, controleer de code, vervolgens Login. Of login per apparaat, invoeren serial ID en controleer de code, klik op Login. 10.3 Installeer de ActiveX voor het eerste bezoek.
- Seite 23 10.4 Benader de monitor live, zie onderstaande afbeelding en klik vervolgens op OK. Dan manage video 11 Smart Phone controle op afstand 1 Mobile App downloaden Download en installeer de APP '' XMEye '' uit de App Store van Google play 2 Smartphone weergave instelling 2.1 Verbind de DVR LAN-poort met de router d.m.v.
- Seite 24 2.3 Klik rechtsboven om het apparaat toe te voegen; (Afbeelding 2.3) 2.4 Klik op Add Device (Afbeelding 2.4), het intikken van "Device Name '' en voer dvr" serial nummer in '' (Afbeelding 2.5)
- Seite 25 3. Inloggen Apparaat 3.1 Inloggen van het apparaat (Afbeelding 3.1); 3.2 Klik op het apparaat en wacht "CAM01 CAM04 ~ '' zijn geladen (Afbeelding 3.2) 4 Video weergeven 4.1 Klik willekeurige cam om de video te openen (Afbeelding 4.1) 4.2 Alle videokanalen worden voltooid op uw telefoon geladen (Afbeelding 4.2)
- Seite 26 Danke für den Kauf dieses Produkt. Bitte zögern Sie nicht uns zu kontaktieren, wenn Sie Hilfe benötigen. Dieses Handbuch gilt für die Standard AHD DVR, die nur ein paar Anweisungen für die Produkt- Funktionalität enthält. Für weitere Informationen, lesen Sie bitte die CD.
- Seite 27 2.2 Rückseite Function Function Video Eingang Video Ausgang Audio Ausgang VGA Ausgang HDMI Ausgang Audio Eingang WAN port USB Interface RS485 Power 3 Festplatteninstallation Vorinstallierte 1TB HDD 4 Installationsdiagramm...
- Seite 28 5 Produkteigenschaften und Spezifikation DVR Specification Type 720P AHD DVR Main Processor Hi3520D Operating System Embedded LINUX operating system Multiplex realtime recording and playback, multiplex multi- System Resource user network operation Operation Interface 16bit real color GUI interface, support mouse operation...
- Seite 29 Video Search Time, data, event, channel search 1080P :40GB / 720P: 20GB / 960H: 12~20GB / audio: Hard Disk Space 691MB (aech channel per day) Storage HDD / Network USB portable HDD, network backup, USB recording, SATA Backup recording Video Input 4ch BNC Video Output 1ch HDMI, 1ch VGA...
- Seite 30 6 Boot up / Shutdown & Benutzer Login 6.1 Boot-up Power on, die Anzeige leuchtet auf, DVR bootet. Hinweis: 1. Benutzen zu nur die mitgelieferte Materialen um Beschädigungen zu vermeiden. 2. Schließen Sie das Netzkabel an 6.2 Herunterfahren Zwei Möglichkeiten, um das Gerät herunterfahren, soft power-off und Zwangsabschaltung.
- Seite 31 Passwortschutz: Wenn Sie das Passwort dreimal kontinuierlich falsch geben, wird der Alarm ausgelöst. Wenn das Passwort fünf Mal kontinuierlich falsch eingegeben, wird das Konto gesperrt. (Konto wird automatisch eine halbe Stunde später oder durch einen Neustart wieder freigeschaltet). 7 Videoeingangseinstellung Gehe zu <Main menu>-<System>--<Digital>-<ChannelType>...
- Seite 32 8.2 Videoeinstellungen Gehen Sie zu < Main menu > - <Record> -. <. Record Conf > [Channel] Wählen Sie die entsprechende Kanalnummer. [Redundancy] Wählen Sie die Redundanzfunktion zu Doppelsicherungskopie der Datei. [Length] Stellen Sie die Zeit Länge jeder Video-Datei zwischen 1 Minute bis 120 Minuten.
- Seite 33 9 Wiedergabe Es gibt zwei Möglichkeiten, um die Video-Dateien auf Festplatte gespeicherte spielen. 1. In der rechten Kontextmenü 2. < Main Menu > - < Record > - <Playback> Bitte beachten Sie: Die Festplatte zum Speichern von Videodateien müssen als “read/write’’...
- Seite 34 10.2 Anmelden nach Benutzer, klicken Sie auf '' ’By User '', Eingabe User name, password verifying code, dann anmelden. Oder loggen pro Gerät, Seriennummer eingeben und überprüfen Sie Code, klicken Sie auf Login. 10.3 Installieren Sie das ActiveX beim ersten Besuch.
- Seite 35 10.4 Wiedergabe Live-Monitor, siehe unteres Bild, klicken Sie dann auf OK. Dann manage Video 11 Smart-Phone Fernüberwachungs 1 Mobile App Download Herunterzuladen und installieren Sie die APP '' XMEye '' aus dem App Store von Google Play 2 Smartphone Ansichts Einstellung 2.1 Verbinden Sie den DVR-LAN-Anschluss mit Netzwerk-Kabel-Router 2.2 Öffnen Sie die APP "XMEye '' auf Ihrem Telefon, klicken Sie auf"...
- Seite 36 2.3 Klicken Sie oben rechts auf Gerät hinzufügen; (Bild 2.3) 2.4 Klicken Sie auf Gerät hinzufügen (Bild 2.4), die Eingabe von "Device Name '' in irgendwelchen Worten, und geben Sie dvr" Serial Number '' (Bild 2.5)
- Seite 37 3. AnmeldenGeräte 3.1 Anmelden das Gerät (Bild 3.1); 3.2 Klicken Sie auf das Gerät und warten "CAM01 ~ CAM04 '' sind Last über (Bild 3.2) 4 Video Ansichts 4.1 Klicken Sie auf beliebigen CAM, um Video zu öffnen (Bild 4.1) 4.2 Alle Videos Kanäle werden auf Ihrem Telefon abgeschlossen geladen (Bild 4.2)
- Seite 38 – Declaration of Conformity Manufacturer: TRONIOS BV Bedrijvenpark Twente 415 7602 KM – ALMELO +31(0)546589299 +31(0)546589298 The Netherlands Product number: 351.186 Product Description: AHD DVR & 4 Cams kit Trade Name: FENTON Regulatory Requirement: EN 60065:2002+A11:2008+A12:2011+A1:2006+A2:2010 EN55013:2013 EN61000-3-2:2006+A2:2009 EN61000-3-2:2014 EN61000-3-3:2013 EN55020:2007+A11:2011 EN55022:2010+AC:2011...
