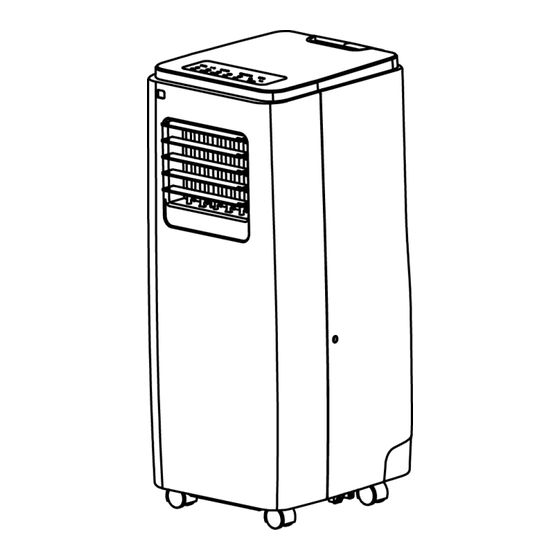

- Seite 1 Mobile Klimaanlage Bedienungsanleitung für ACOK03 Lesen Sie diese ☆ Anweisungen und bewahren Sie sie zum späteren Nachschlagen auf. Hersteller: Acopino, Badelacher Weg 27, 36404 Vacha Tel.: 036962-22600 www.acopino.de...
-
Seite 2: Spezifikation
SPEZIFIKATION Model no. ACOK03 Stromversorgung 220-240V~, 50Hz Kühlkapazität 8000BTU/ 2.3KW Stromverbrauch 885W/4.0A Luftmenge (max. 360m Geschwindigkeit Entfeuchtungskapazität 18 L/day Kompressor rotary Kühlmittel R290 Lüftergeschwindigkeit Timer 1～24 hours Arbeitstemperatur C- 32 Abluftöffnung Ø 150 x 1500 mm Netto-Gewicht 20.2kg Maße (Breite x Tiefe x Höhe) - Seite 3 Vor Gebrauch: Diese Symbole auf Ihrem Gerät bedeuten: Dieses Gerät ist mit Propangas R290 gefüllt. Befolgen Sie strikt die Anweisungen des Herstellers bezüglich Verwendung und Reparaturen! Lesen Sie vor der Verwendung des Geräts die gesamte Bedienungsanleitung sorgfältig durch. ...
- Seite 4 Insektensprays oder Ähnliches in der Nähe des Geräts. Dies könnte den Kunststoff verformen oder elektrische Schäden verursachen. Stellen Sie sicher, dass sich zwischen den Seiten des Geräts und allen brennbaren Heizmaterialien mindestens 50 cm befinden. Legen Sie keine Gegenstände auf das Gerät oder bedecken/blockieren Sie den Lufteintritt / -austritt ein.
- Seite 5 Halten Sie Vorhänge oder Rollos während der sonnigsten Stunden des Tages geschlossen. Filter sauber halten. Wenn der Raum die gewünschten Bedingungen erreicht hat, reduzieren Sie die Einstellungen für Temperatur und Belüftung. Schalten Sie das Gerät nicht ein, wenn Sie Beschädigungen am Gerät, am Kabel oder am Stecker festgestellt haben, wenn das Gerät fehlerhaft arbeitet oder wenn ein anderer Defekt vorliegt.
- Seite 6 Die Einhaltung der nationalen Gasvorschriften ist zu beachten. Lüftungsöffnungen frei von Hindernissen halten. Warnung, dass das Gerät in einem gut belüfteten Bereich gelagert werden soll, in dem die Raumgröße der für den Betrieb angegebenen Raumfläche entspricht. Jede Person, die an der Arbeit an oder dem Einbruch in einen Kältemittelkreislauf beteiligt ist, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsbehörde verfügen, das ihre Kompetenz zum sicheren...
- Seite 7 PARTS Bedienfeld Abluftöffnung Tragegriff Luftfilter Up & down Lamellen Ventil / Abflussstelle Left & right Lamellen Lufteinlass Kabelaufbewahrung Lufteinlass Luftfilter...
- Seite 8 Zubehör Außenadapter - zum Einführen über den Schlauch und in den Fensterabstandshalter (oder in das Loch in der Wand / im Fenster). Abgasschlauch Einwärtsadapter - zum Einführen über den Schlauch und das Gerät. Fernbedienung Ablaufschlauch für kontinuierliche Entwässerung Aktivkohlefilter Klettfenster-Kit...
-
Seite 9: Installation
INSTALLATION Das Gerät ist eine tragbare Klimaanlage, die von Raum zu Raum bewegt werden kann. Allgemeine Informationen zur Installation Öffnen Sie das Fenster nur so weit wie nötig und führen Sie das Schlauchende nach außen. Bitte beachten Sie folgende Abstände und Hinweise: ... - Seite 10 WARNUNG! Die Länge des Abluftschlauches ist speziell auf die Spezifikationen diesen Produkts ausgelegt. Ersetzen oder verlängern Sie ihn nicht mit Ihrem eigenen privaten Schlauch. Die Funktionalität des Geräts wird somit nicht gewährleistet. FIG.7...
- Seite 11 Fensterabdichtung Um den offenen Fensterraum abzudichten, wird mit dem Gerät ein Klettfenstersatz geliefert. Bitte befolgen Sie die folgenden Anweisungen für die Installation: Montageanleitung Zuerst an den gestrichelten Linien Klettband anbringen! 1. Markieren Sie die Mitte der Fensterdichtung. 2. Markieren Sie die Mitte des Fensterrahmens und des Fensterflügels. 3.
- Seite 12 Installation des Kohlefilters 1. Nehmen Sie den Filterrahmen vom Gerät ab. 2. Nehmen Sie den Aktivkohlefilter aus der Plastiktüte. 3. Setzen Sie den Aktivkohlefilter in die Rückseite des Geräts ein. 4. Setzen Sie den Filterrahmen wieder in das Gerät ein.
- Seite 13 Bedienung Bedienfeld Ein/ Ausschalter 11. Optionsschaltfläche Modus (Funktion) Anzeige für Kompressorbetrieb 12. Automatikmodus-Anzeige Geschwindigkeit (Belüftung) 13. Kühlmodus-Anzeige Anzeige für geringe Belüftung 14. Gebläsemodus-Anzeige Hohe Belüftungsanzeige 15. Entfeuchtungsmodus-Anzeige “Timer” -Taste 16. Taste “Temperatur senken” “Timer” - Anzeige 17. Taste “Temperatur erhöhen “Sleep”...
- Seite 14 EIN / AUS schalten Drücken Sie die ON / OFF-Taste. Das Gerät startet im automatischen Modus. Automatischer Modus Im Automatikmodus kann das Gerät abhängig von der Umgebungstemperatur und der Sollwerteinstellung abkühlen oder lüften. Die Einheit ist wie folgt voreingestellt: Wenn die Umgebungstemperatur über 23 ° C liegt, befindet sich das Gerät im automatischen Kühlmodus und läuft gemäß...
- Seite 15 Einstellmodus / Funktion Drücken Sie die MODE-Taste, um den gewünschten Arbeitsmodus auszuwählen: Automatik, Kühlung, Lüfter oder Entfeuchtung. Die Anzeige des ausgewählten Modus leuchtet auf. Temperatur einstellen Drücken Sie die Taste 'Temperature up' oder 'Temperature down', um die gewünschte Temperatur einzustellen. Im Anzeigefenster wird die von Ihnen eingestellte Temperatur angezeigt, wenn Sie auf die Schaltfläche 'Temperature up' oder 'Temperature down' drücken.
- Seite 16 Bitte beachten Sie, dass die Schlaffunktion nicht verfügbar ist, wenn das Gerät im Modus AUTO, FAN (Lüftung) oder ENTFEUCHTUNG arbeitet. Wenn sich das Gerät im Ruhezustand befindet, wird die Gebläsedrehzahl auf NIEDRIG eingestellt.
- Seite 17 Entfeuchtungsmodus (TROCKEN) Im Entfeuchtungsmodus (DRY) kann die Temperatur nicht eingestellt werden, die Belüftung wird auf niedrige Geschwindigkeit eingestellt. Wenn sich das Gerät im Entfeuchtungsmodus (DRY) befindet, wird die Luftfeuchtigkeit in einem internen Tank gesammelt. Wenn der Tank voll ist, werden Kompressor und Motor automatisch ausgeschaltet.
- Seite 18 Entfeuchtung Während des Abkühlvorgangs wird etwas Wasser aus der Luft in das Gerät gesaugt. Wenn der Vorratsbehälter voll ist, halten sowohl der Kompressor als auch der Motor an und die Einheiten summten (Sie können eine beliebige Taste drücken, um den Summton zu stoppen). Die W.F.
- Seite 19 Entfernen Sie den Ablassknopf und den Gummistopfen und bewahren Sie sie für eine spätere Verwendung auf. Schließen Sie den mitgelieferten Ablassschlauch an den Wasserauslass an und platzieren Sie das andere Ende in einem Abfluss. Das Drainagerohr kann verlängert werden, indem ein Verlängerungsrohr hinzugefügt und ein geeigneter Verbinder verwendet wird.
- Seite 20 Wartung Trennen Sie das Klimagerät vor der Reinigung immer vom Netz. Um die Effizienz der Klimaanlage zu maximieren, reinigen Sie sie regelmäßig. Gehäuse reinigen Wischen Sie den Körper mit einem weichen, feuchten Tuch ab. Verwenden Sie niemals aggressive Chemikalien, Benzin, Reinigungsmittel, chemisch behandelte Tücher oder andere Reinigungsmittel.
- Seite 21 FEHLERPRÜFLISTE Die Klimaanlage läuft nicht. Ist die Klimaanlage angeschlossen? Liegt ein Stromausfall vor? Blinkt die Anzeige für Komp. / „Volles Wasser“? Liegt die Raumtemperatur unter der eingestellten Temperatur? Die Maschine scheint wenig zu tun. Gibt es direkten Sonnenschein? (Bitte den Vorhang weglegen.) ...
- Seite 22 Ihr Servicepartner: Fa. Merzweil Badelacher Weg 27 36404 Vacha http://www.acopino.de Tel.: 036962-22600...
