Beschreibung

AD-500 und AD-600
energiesparende Beleuchtungssteuerung.
Der Melder erfasst Geräusche innerhalb zweier verschiedener
Frequenzbereiche die zur Erkennung von Anwesenheit analysiert
werden.
Durch Abhören von
Frequenzbereiche und deren Analyse wird Anwesenheit
erkannt. Die Beleuchtung wird durch unhörbare Geräusche
niedriger Frequenzen (LF), die beim Öffnen einer Tür auftreten,
eingeschaltet. Die Beleuchtung bleibt dann durch höhere
Schallfrequenzen (HF) von Schrittschall, Stimmen oder anderen
Geräuschen, die eine Anwesenheit bestätigen, eingeschaltet.
Hauptfunktion ist automatisches Einschalten und Ausschalten
der Beleuchtung bei Anwesenheit
Einschalten und Ausschalten kann in zwei separaten Kanälen, A
und B (Beleuchtungsgruppen) mit unterschiedlicher Zeitfunktion
erfolgen.
Verwendungsbereiche
Da es sich beim Melder AD-500/600 um einen akustischen Melder
handelt, kann dieser bei Räumen mit abschirmender Einrichtung
auch „um die Ecke hören". Dies macht ihn besonders geeignet für
Treppenhäuser, Umkleideräume mit Schränken und Gängen,
Duschräume, über Eck laufende Korridore, Garagen,
öffentliche Toiletten, Lagerräume usw. Voraussetzungen sind,
dass der Raum geschlossen ist und der Zutritt durch Öffnen
einer Tür erfolgt.
Jede Anwendung muss hinsichtlich der Geräusche und Akustik
der Umgebung geprüft werden.
Die akustischen Melder ergänzen die Erkennung von Anwesenheit
durch passive IR-Melder. Akustische Melder ermöglichen die
Steuerung der Beleuchtung in Räumen, in denen eine Steuerung
mit anderen Erkennungstechniken technisch nicht machbar oder
wirtschaftlich nicht vertretbar ist.
Zwei Versionen
Der Melder ist in zwei Ausführungen erhältlich, AD-500 und AD-
600.
Der AD-500 besitzt
eingebautes Mikrofon
ist allein einsetzbar. Er wird
mit 230 V WS betrieben. In
dem Gehäuse ist eine DIN-
Schiene mit Platz für fünf
Module (90 mm), z.B. ein
Schütz, das zur Steuerung der
Leuchtstoffröhren erforderlich
sein kann, vorhanden.
Der AD-600 hat
Normgehäuse aus Kunststoff
für Montage auf einer DIN-
Schiene. Da der AD-600
in einem Schaltschrank
untergebracht wird,
mindestens ein externes
Mikrofon anzuschließen.
An den AD-500/600 können zusätzliche Mikrofone angeschlossen
werden (AD-260, max. 6 St. siehe Seite 3), IR-Melder (z.B.
PD-2200), Drucktaster, Lichtsensoren, Zeitschaltuhr usw. AD-
500/600 hat einen 12-V-GS-Ausgang für beispielsweise externe
Speisung des Melders.
2008-11-11
sind Anwesenheitsmelder
Geräuschen zweier verschiedener
bzw. leerem
ein
und
ein
ist
Extronic Elektronik AB +46 (0)8-771 26 00
Mikrofone
für

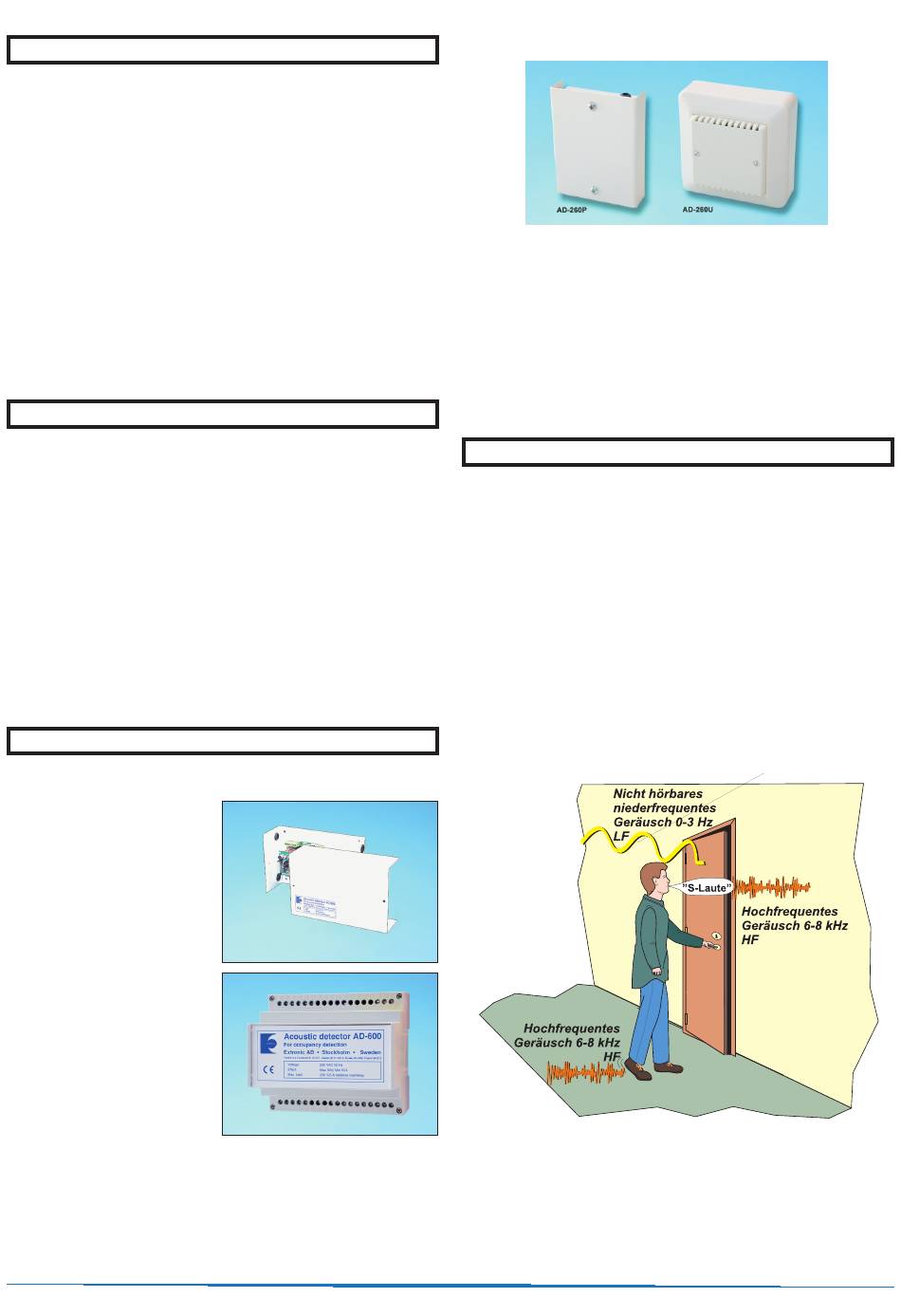

Mikrofone gibt es in zwei Ausführungen, AD-260P und AD-260U.
AD-260P mit Blechgehäuse für Aufwandmontage.
AD-260U mit Kunststoffgehäuse für Aufwandmontage oder
Raum. versenkte Montage. Passend zu Elektrodosen.
Die Empfindlichkeit lässt sich individuell auf HF- beziehungsweise
LF-Bereich des Mikrofons einstellen.
ACHTUNG! Für AD-500/600 Version 5.3 müssen Mikrofons AD-
260 Version 5.0 oder höher verwendet werden.
Der Melder erfasst zwei verschiedene Frequenzbereiche:
Der eine Frequenzbereich mit niedrigen Frequenzen (LF) ist
für das menschliche Ohr unhörbar. Dabei handelt es sich um
Infraschall, der beim Öffnen und Schließen von Türen entsteht.
Das niederfrequente LF-Geräusch bewirkt das Einschalten der
Beleuchtung. Dies erfolgt oft bereits bevor sich das Türblatt um
die eigene Dicke bewegt hat. Das heißt, man merkt nicht einmal,
dass das Licht ausgeschaltet war, wenn man den Raum betritt.
Der andere Frequenzbereich, HF (hohe Frequenz) umfasst
hörbare Geräusche von Schritten, menschlichen Stimmen
(insbesondere S-Laute) usw. Diese Geräusche legt der Melder
als menschliche Anwesenheit aus. Solange diese Geräusche
erkannt werden, bleibt die Beleuchtung eingeschaltet. HF-
Geräusche können auch das Licht einschalten
.
Blockierungsfunktionen
Zuweilen will man die Beleuchtung nicht automatisch
einschalten. Anhand einer Fotozelle oder Zeitschaltuhr lässt sich
das Einschalten des einen oder beider Kanäle blockieren. Nur
HF-Einschaltung lässt sich mit dem der Brücke „HF BLOCK"
blockieren, z.B., wenn hochfrequente Störungen vorliegen.
Zudem ist es möglich, den einen Kanal per Drucktaster und den
anderen automatisch einzuschalten.

Funktion
