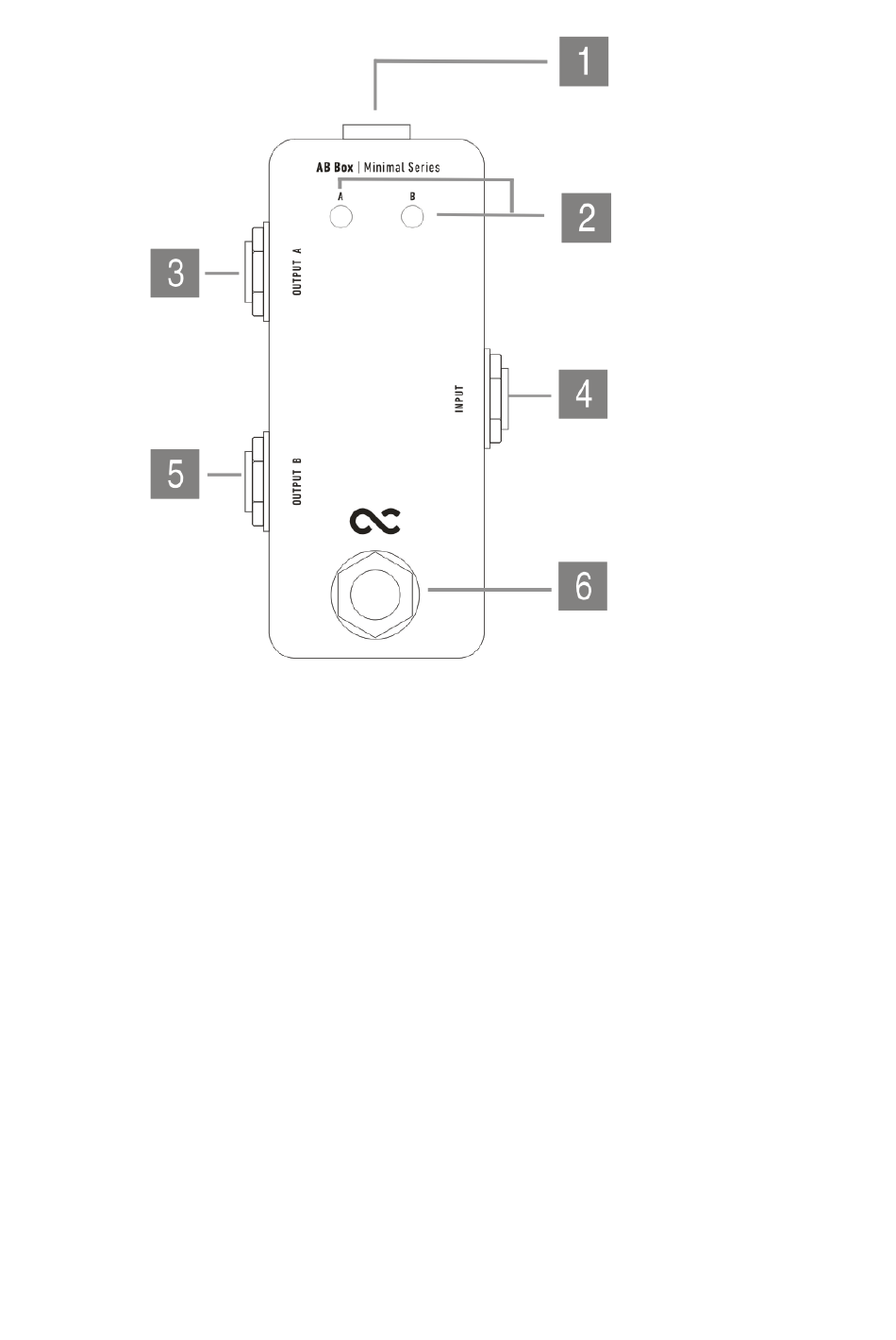

1. 9VDC EINGANG:
Es kann ein reguläres 9V Netzteil mit Minus am Mittelkontakt verwendet werden.
2. LED:
Rot zeigt an, dass OUTPUT A aktiv ist. Die blaue LED zeigt an, dass OUTPUT B aktiv ist.
3. AUSGANG A - ROT:
Senden Sie hier Ihr Signal an einen Verstärker / ein Stimmgerät oder eine Effektschleife.
4. INPUT Buchse:
Schließen Sie hier Ihr Instrument an.
5. AUSGANG B - BLAU:
Senden Sie hier Ihr Signal an einen Verstärker / ein Stimmgerät oder eine Effektschleife.
6. FUSSSCHALTER:
True Bypass 3PDT Schalter. Schaltet zwischen den Ausgängen A und B um.
