Bedienungsanleitung
Minimal Pedalboard Junction Box 4M
Vielen Dank, dass Sie sich für die Minimal Pedalboard Junction Box 4M (JB4M) von One
Control entschieden haben.
Die JB4M verfügt über 2 Paare 6,35 mm (1/4") Mono-Klinkenbuchsen, 2 Paare 6,35 mm
Stereo-Kinkenbuchsen (TRS) und ein Paar MIDI Buchsen. Die JB4M eignet sich perfekt
für ein Pedalboard, das Mono Eingänge / Ausgänge, eine Umschaltsteuerung für
Verstärker über 6,35 mm Mono- / Stereoklinken oder eine Midi-Steuerung von
Verstärkern oder ähnlichen Geräten erfordert.

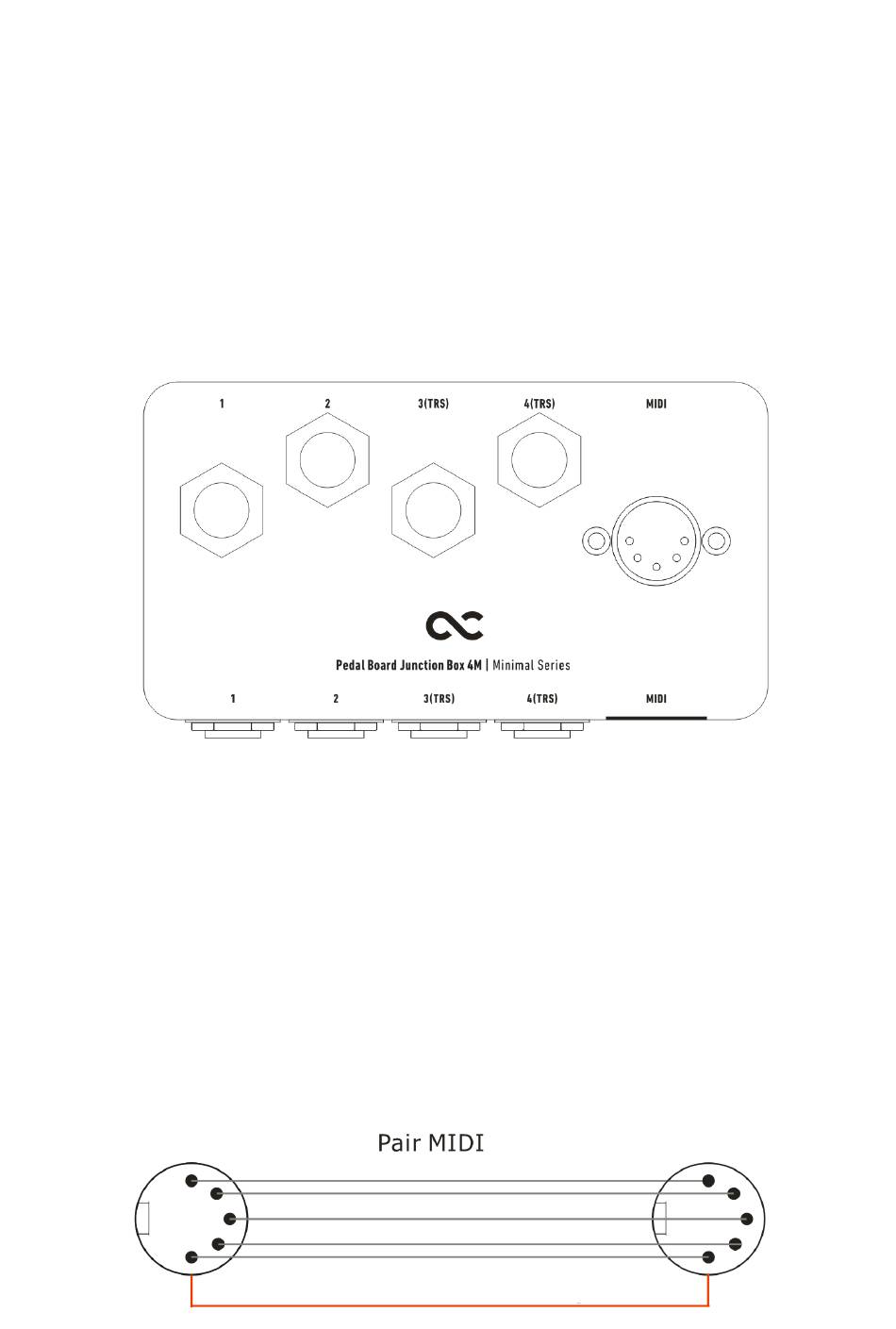

Paar 1: 6,35 mm (1/4") Mono-Klinkenbuchse, Schaftkontakt mit gemeinsamer Masse
verbunden.
Paar 2: 6,35 mm (1/4") Mono-Klinkenbuchse, Schaftkontakt mit gemeinsamer Masse
verbunden.
Paar 3: 6,35 mm (1/4") Stereo-Klinkenbuchse (TRS), Schaftkontakt von gemeinsamer
Masse und dem Schaftkontakt von Paar 4 isoliert.
Paar 4: 6,35 mm (1/4") Stereo-Klinkenbuchse (TRS), Schaftkontakt von gemeinsamer
Masse und dem Schaftkontakt von Paar 3 isoliert.
Paar MIDI: 5 PIN MIDI Buchse, 5-Draht Verbindung, verwendet für MIDI oder
Fußschalter, kann Strom führen (sofern vorgesehen).
Schaftkontakte mit gemeinsamer Masse verbunden
