3.2
Montage
3.2.1
Einbausituation Trio E oder E2
Multiplex Trio E-WLAN-Modul
▶

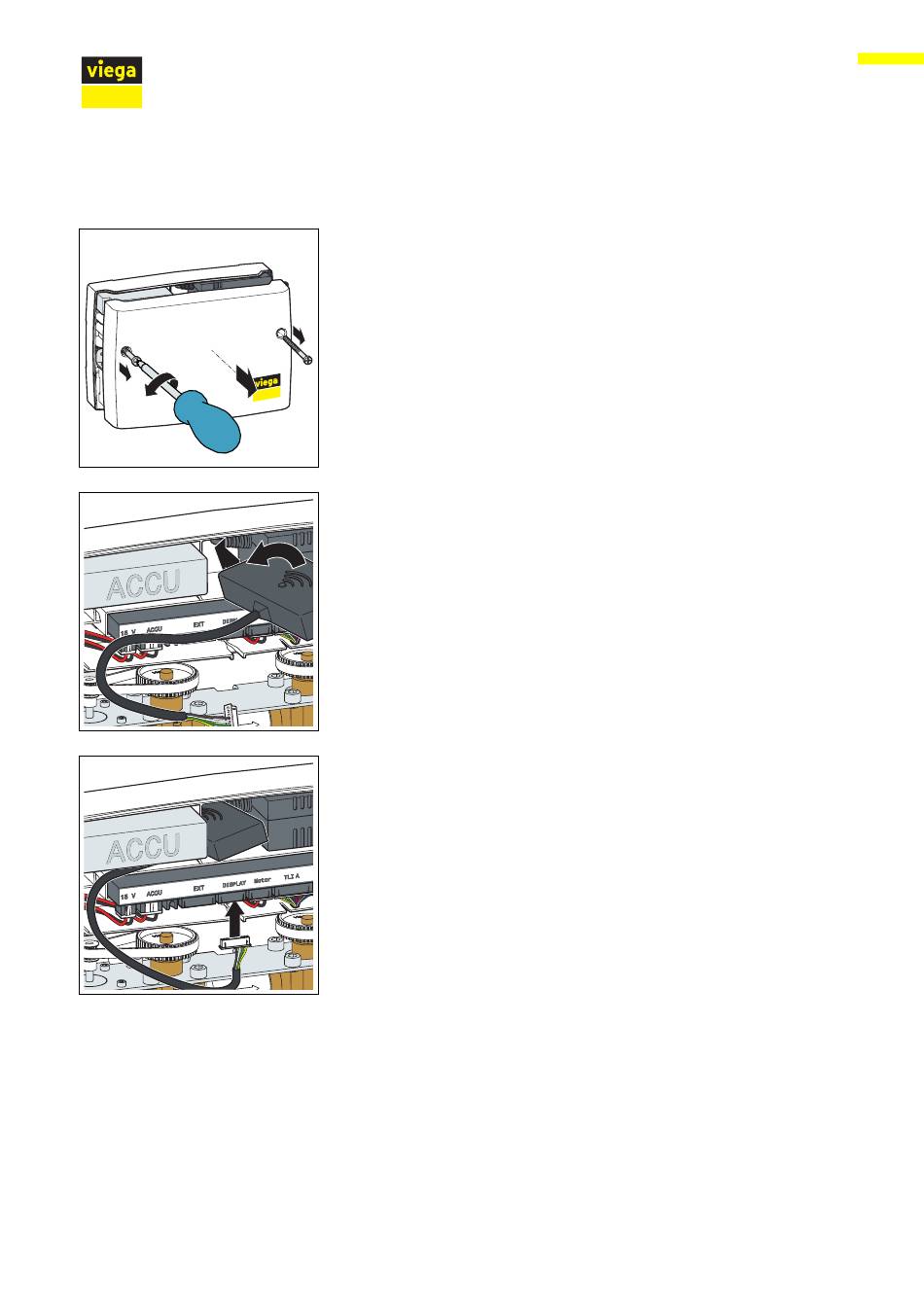

Mit einem Kreuzschlitz-Schraubendreher zwei Schrauben aus dem
Gehäuse drehen und Gehäusedeckel abnehmen.
▶
Das WLAN-Modul (Kabelabgang links) zwischen Akku und Netzteil
schräg in die Lücke einführen.
▶
Das Anschlusskabel des WLAN-Moduls in den Steckplatz mit der
Bezeichnung [Display] stecken.
HINWEIS!
Bei der Multiplex Trio E-Armatur (Modell 6146,
ohne Display bei den Bedienelementen) fehlt am Steckplatz
für das Anschlusskabel die Bezeichnung [Display] . Instal‐
lieren Sie das Anschlusskabel dennoch wie beschrieben.
