3

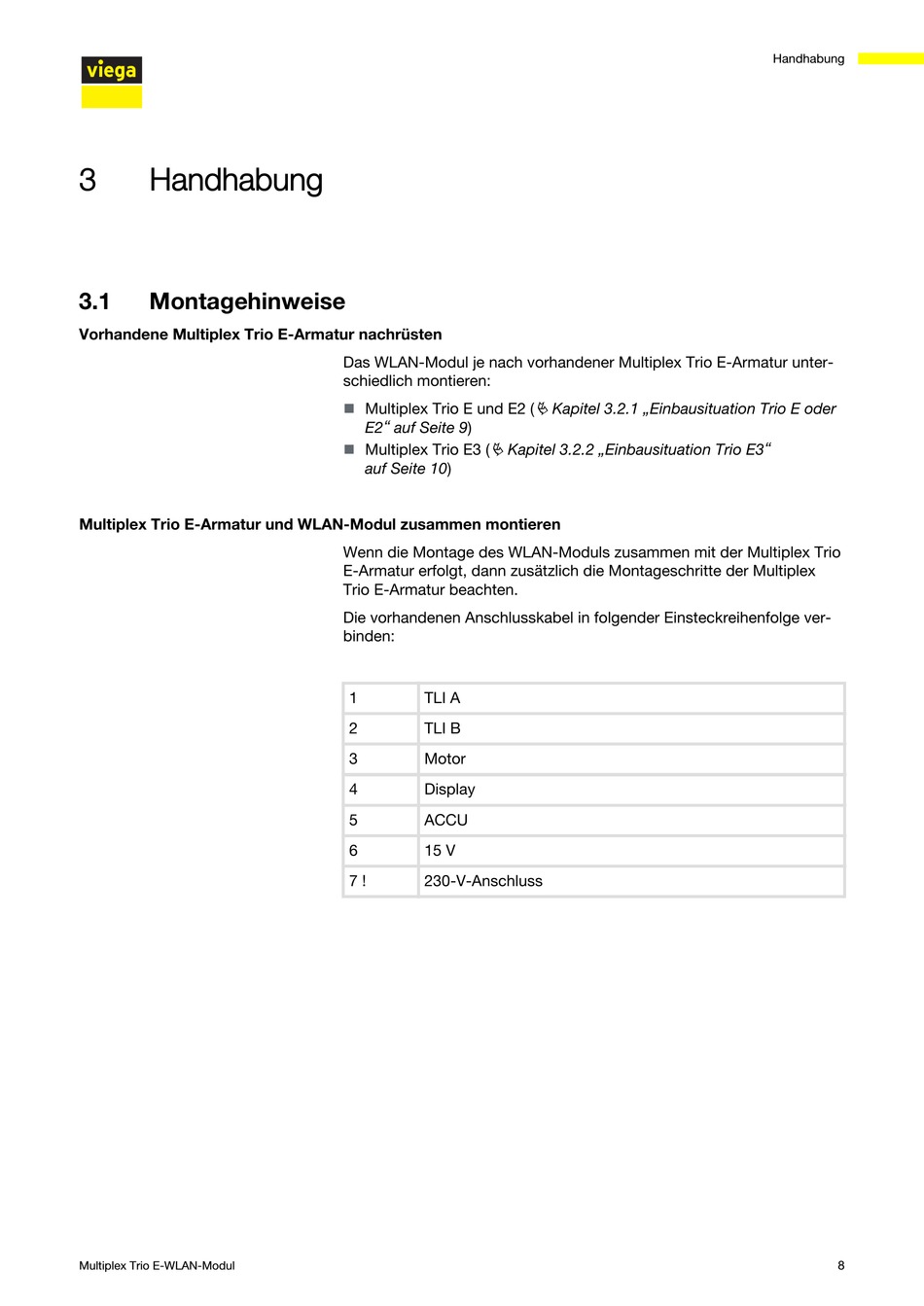

Handhabung
3.1
Montagehinweise
Vorhandene Multiplex Trio E-Armatur nachrüsten
Multiplex Trio E-Armatur und WLAN-Modul zusammen montieren
Multiplex Trio E-WLAN-Modul
Das WLAN-Modul je nach vorhandener Multiplex Trio E-Armatur unter‐
schiedlich montieren:
Multiplex Trio E und E2 (
n
E2" auf Seite 9)
Multiplex Trio E3 (
Ä Kapitel 3.2.2 „Einbausituation Trio E3"
n
auf Seite 10)
Wenn die Montage des WLAN-Moduls zusammen mit der Multiplex Trio
E-Armatur erfolgt, dann zusätzlich die Montageschritte der Multiplex
Trio E-Armatur beachten.
Die vorhandenen Anschlusskabel in folgender Einsteckreihenfolge ver‐
binden:
1
TLI A
2
TLI B
3
Motor
4
Display
5
ACCU
6
15 V
7 !
230-V-Anschluss
Ä Kapitel 3.2.1 „Einbausituation Trio E oder
Handhabung
