QUICK START GUIDE
(technical subjects to change
Date 34/2017)
Drucktransmitter – DT2
Pressure transmitter – DT2
Elektrischer Anschluss
Electrical connection
M12

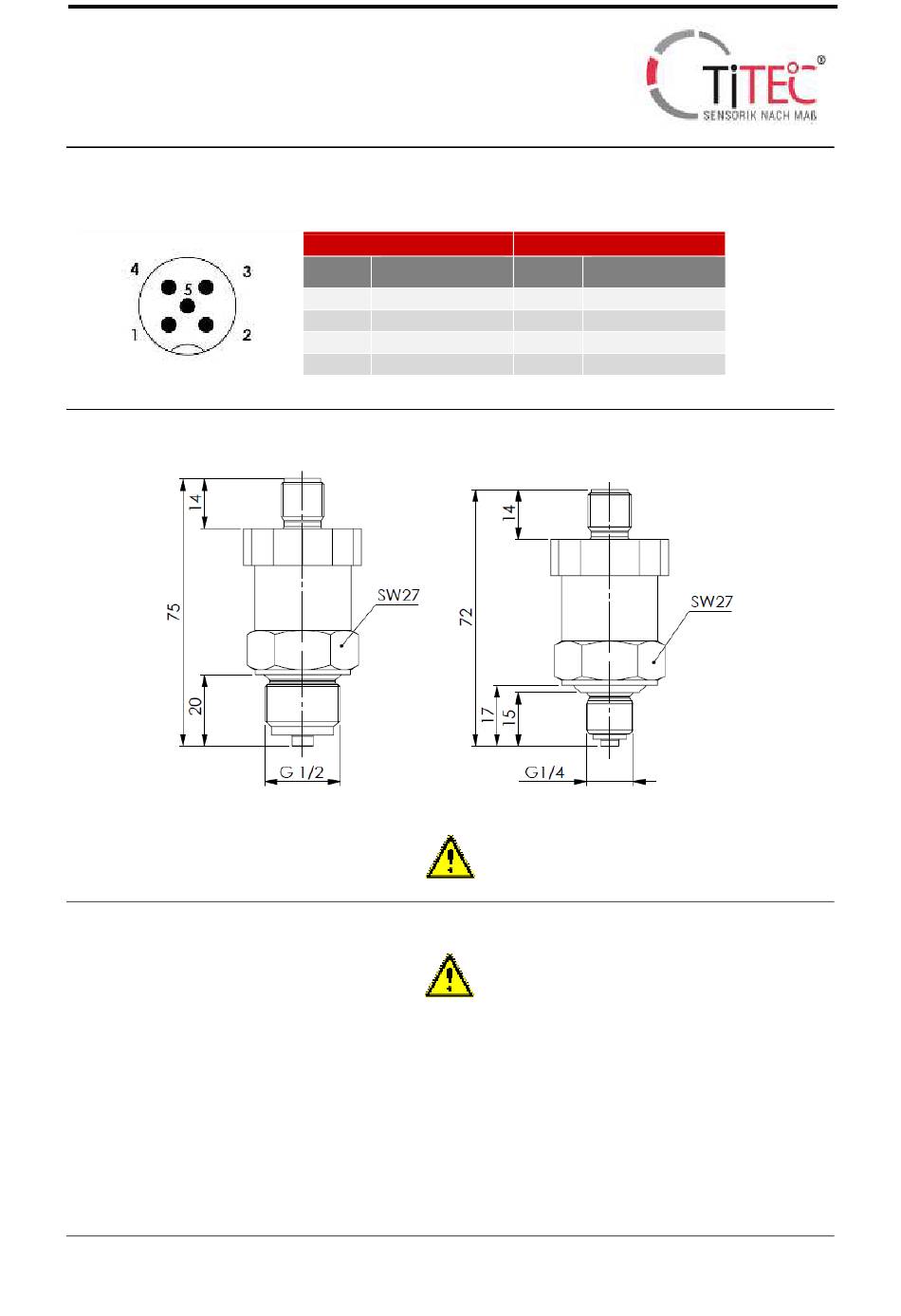

Maßzeichnung
Technical drawi
Für das Einschrauben in das Medium ist der dafür vorgesehene
Sechskant zu verwenden.
Drehung des DIN-Steckers führt zu Fehlfunktionen und Beschä-
digungen der Elektronik.
Hinweis
General notifications
Wichtig: bei Parallelbetrieb mit 24VAC ist der phasengleiche
Anschluss erforderlich, da sonst Kurzschlussgefahr besteht.
Die Geräte sind für den Betrieb an Schutzkleinspannung aus-
gelegt. Beim Anschluss der Geräte gelten die techn. Daten lt.
Datenblatt. Der Einbau und die Montage dürfen nur durch eine
ausgebildete Fachkraft erfolgen. Die Fühler dürfen nicht in Ver-
bindung mit Geräten verwendet werden, die bei Mensch, Tier
und Sachanlagen direkt oder indirekt zu lebens- oder gesund-
heitssichernden Maßnahmen dienen oder durch deren Betrieb
Gefahr für Mensch, Tier und Sachanlagen entstehen können.
Jegliche Gewährleistungsansprüche verfallen bei Öffnung
der Druckkammer.
Normen und Standards
Standards
EU-Richtline 2014/30/EU
DIN EN 61326-2-1:2013
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
Typ 4 ... 20 mA
Belegung
Pin
Assignment
1
2
3
4
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Typ 0 ... 10 V
Pin
+Ub
1
GND
2
-
3
-
4
Use the designed hexagon for screw-in the transducer into the
medium.
Rotating the DIN-Connector may result in malfunction and
damage the electronic.
Important: In-phase connection is necessary for parallel opera-
tion with 24 V/AC in order to avoid short circuits.
The devices are built for safety extra-low voltage operation.
The technical data from the data sheet apply when connecting
the devices. These instruments have to be installed by author-
ised specialists only! Devices shall only be used for their in-
tended purpose. The customer has to ensure adherence to the
building and safety regulations and also to avoid all dangers of
any kind.
All warranty claims shall expire if the customer, whether
himself or through third parties, opens the pressure cham-
ber.
Seite 2 von 3
Belegung
Assignment
+Ub
GND
Uout
-
