TiTEC DT2 Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 34/2017)

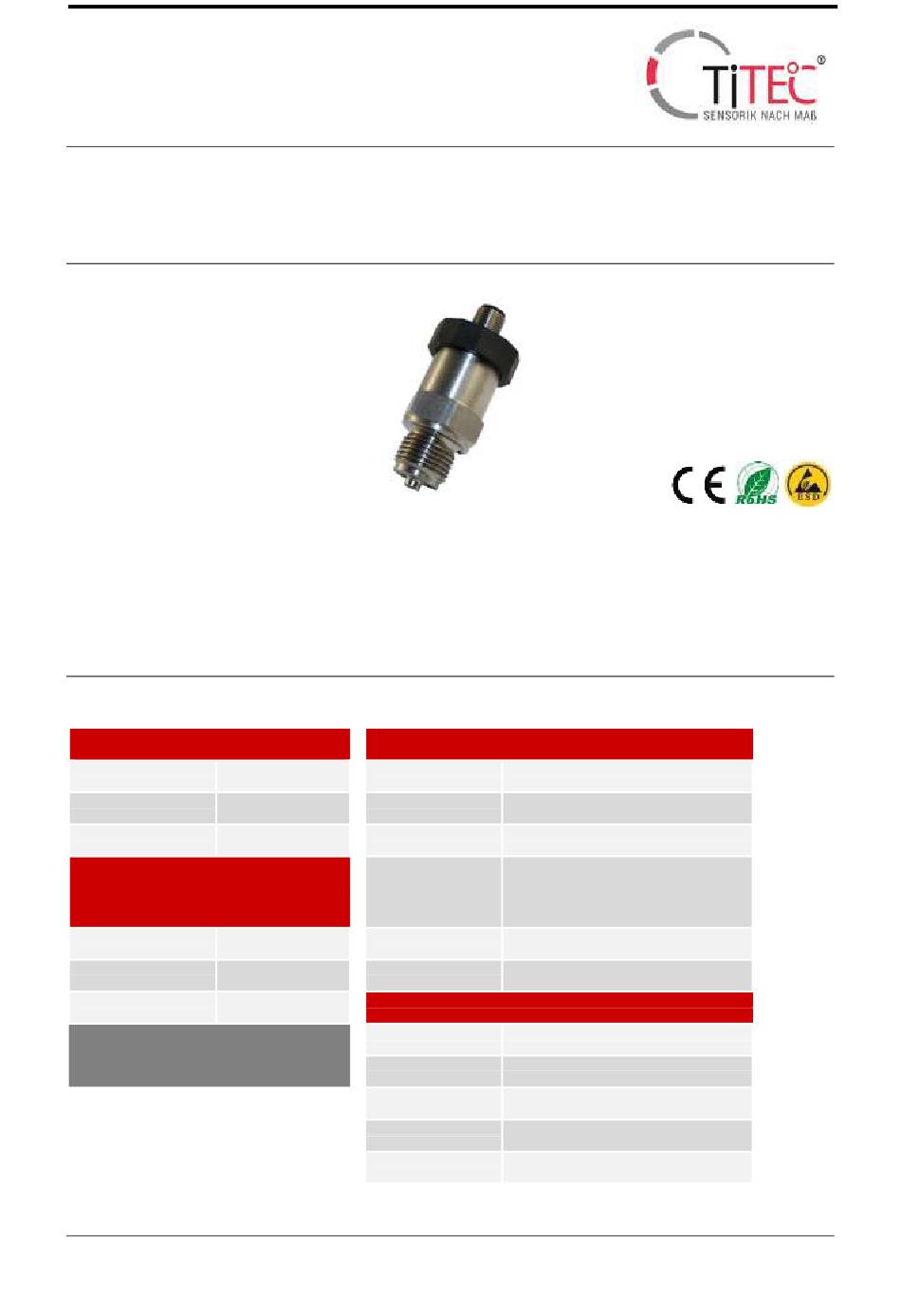

Drucktransmitter – DT2
Pressure transmitter – DT2
Anwendung
Application
Der Drucktransmitter DT2 mit keramischer Messzelle eignet sich bes-
tens zur Relativdruckmessung nicht-aggressiver Medien. Einsatzge-
biete finden Sie in der Gebäudeautomation, Industrie, sowie pneuma-
tische und hydraulische Applikationen.
Merkmale
Characteristics
Die Standardserie deckt mehrere unterschiedliche Messbereiche ab,
welche durch den Messumformer als standardisiertes Ausgangssignal
von 4 ... 20 mA bzw. 0 ... 10 V ausgegeben werden. Zusätzlich können
die Sensoren individuell nach kundenspezifischen Anforderungen, wie
zum Beispiel mit einer Ausgabe von 0 ... 5 V oder angepassten An-
schlusskomponenten gefertigt werden. Das beständige Edelstahlge-
häuse ist mit unterschiedlichen Prozessanschlüssen lieferbar und wird
durch die Schutzart IP 65 klassifiziert. Obligatorisch wird jeder Liefe-
rung ein Prüfprotokoll des jeweiligen Transmitters beigelegt, optional
ist auch ein Werksprüfzeugnis erhältlich.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
DT2/I: 12...30 V DC
DT2/U: 12...30 V AC/DC
Power supply
Nennspannung
DT2/I: 24 V DC
DT2/U: 24 V AC/DC
nominal voltage
Berstdruck
2.5 x f.s.
Bursting pressure
Ausgangssignal
Signal output
Typ I (2-Leiter)
4...20 mA
Typ I (2-wired)
Analogausgang Bürde
Ra[Ω]=(Uv[V]-10V) 0,02 A
Analogue output burden
Typ U (3-Leiter)
0...10 V
Type U (3-wired)
*weitere auf Anfrage
*special models available on demand
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
Gehäuse
Casing
Prozessanschluss
Connection Thread
Gesamthöhe
Height
Anschluss
Connection
Werkstoff
Material
Einsatztemperatur
Operating temperature
Schutzart
Protection class
Sensorik
Sensor
Typ
Type
Messbereich
Measuring range
Berstdruck
Bursting pressure
Linearität
Linearity
Hysterese
Hysteresis
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
The pressure transmitters with ceramic measuring cell DT2 is ideal for
measuring relative pressure of non-aggressive media. Applications can
be found in building automation, industry, as well as pneumatic and
hydraulic applications.
The standard series covers several different measuring ranges (see
table), which are output by the transmitter as a standardized output
signal of 4...20mA or 0...10V.
In addition, the sensors 5 V or customized connector components can
be produced individually according to customer requirements, such as
with an output of 0...5V.
The resistant stainless steel housing is available with different process
connections and is classified by the IP 65 protection.
Mandatory every delivery is included with an audit trail of each trans-
mitter, optionally also a specific test report is available.
wahlweise G1/2", SW27 / G1/4" SW27
G1/2", SW27 / G1/4" SW27 at customer's oppinion
G1/2": 92 mm
G1/4": 97mm
M12 Steckverbinder
M12 connector
Gehäuse: 1.4305
Sensor: AI2O3
Dichtung Viton®
Housing: 1.4305
Sensor: AI2O3
Seal: Poetry Viton®
0...85 °C
IP65
relativ
relative
s.h. Tabelle Bestellinformationen
see table order information
25 °C: +/- 2 % r.h. (20...80 %) + 2% f.s.
< 1% f.s.
< 0.5% f.s.
