Bedienungsanleitung
Druckteichfilter CPF-Serie
Artikelnummer: 50123, 50105, 51042, 51043, 50977, 51044, 50121, 50978, 50979,
50980

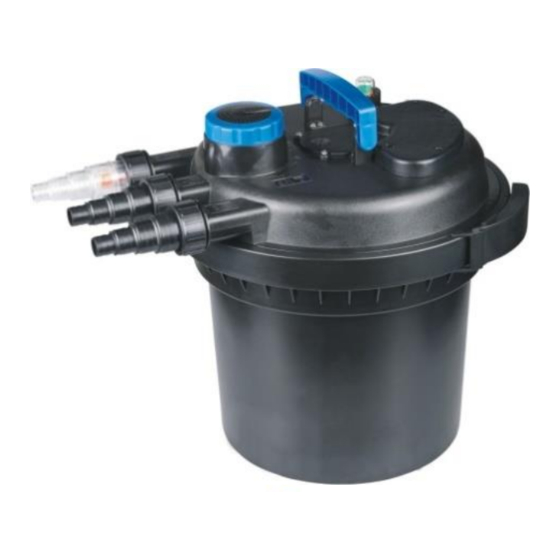

Abbildung ähnlich, kann je nach Modell abweichen
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
Werbung
Verwandte Anleitungen für WilTec CPF Serie
Inhaltszusammenfassung für WilTec CPF Serie

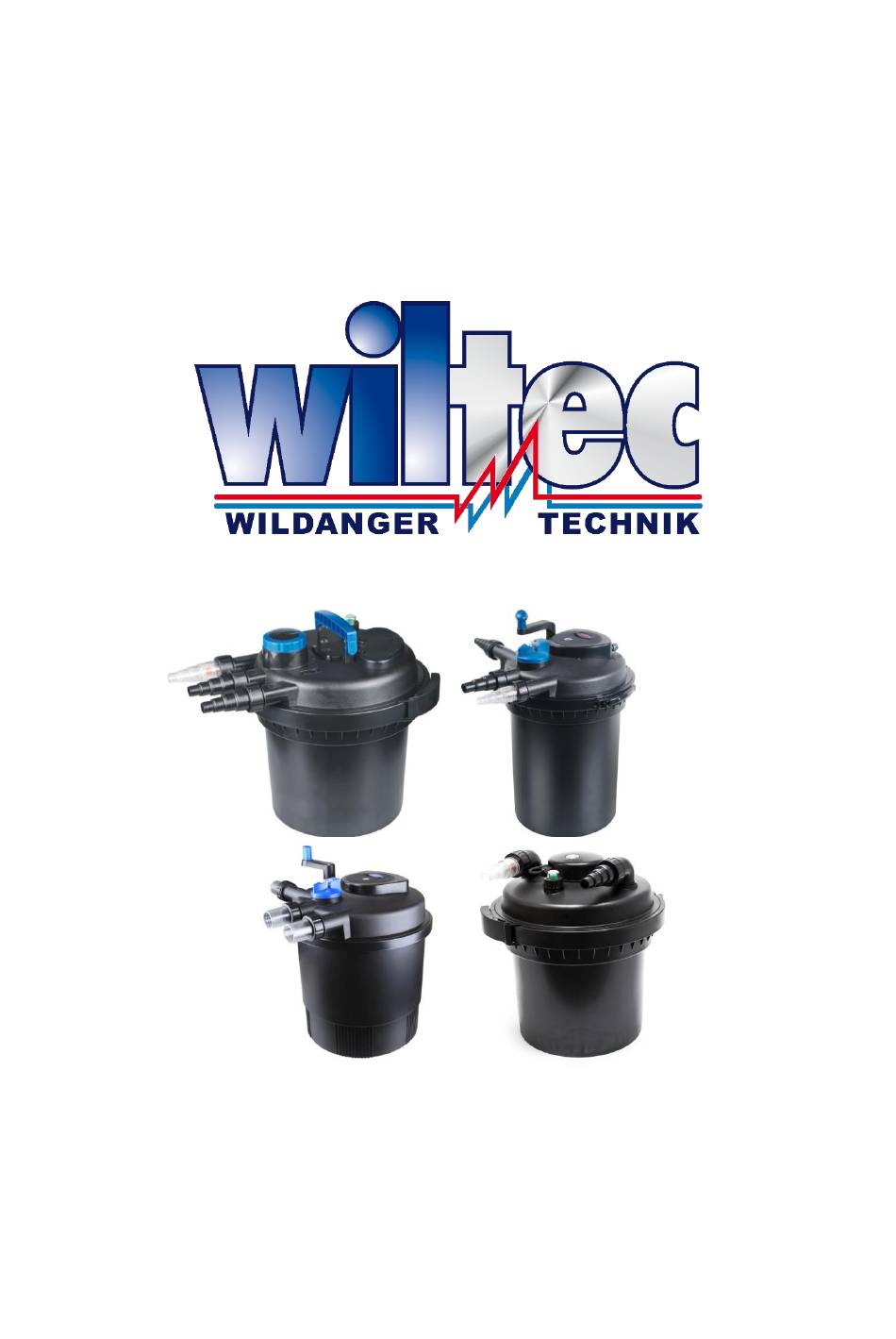

- Seite 1 Bedienungsanleitung Druckteichfilter CPF-Serie Artikelnummer: 50123, 50105, 51042, 51043, 50977, 51044, 50121, 50978, 50979, 50980 Abbildung ähnlich, kann je nach Modell abweichen Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 Die in diesem Dokument enthalten Informationen können sich jederzeit ohne vorherige Ankündigung ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung von der WilTec Wildanger Technik GmbH kopiert oder in sonstiger Form vervielfältigt werden. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benutzerhandbuch oder den Anschlussdiagrammen.
- Seite 3 • Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektro- fachmann oder durch den WilTec-Kundendienst durchgeführt werden. • Das Gerät darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden am Gerät, die durch Trockenlauf entstehen, erlischt die Gewährleistung des Her- stellers.
- Seite 4 8. Wenn das Gerät installiert wird, müssen die inländischen Installationsregeln beachtet werden. 9. Bitte ziehen Sie nicht am Verbindungskabel. Halten Sie das Verbindungskabel von Hitze, Fett und scharfen Gegenständen fern. © by WilTec Wildanger Technik GmbH Seite 4 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2 http://www.teichtip.de...
- Seite 5 20/25/32/38mm CPF-2500 230V/50Hz 6000 20/25/32mm CPF-5000 230V/50Hz 8000 20/25/32/38mm CPF-10000 230V/50Hz 12000 20/25/32/38mm CPF-15000 230V/50Hz 30000 20/25/32/38mm CPF-20000 230V/50Hz 40000 32/38/50mm CPF-30000 230V/50Hz 60000 32/38/50mm © by WilTec Wildanger Technik GmbH Seite 5 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2 http://www.teichtip.de...
- Seite 6 Wasserzulauf von der Pumpe in den Filter Wasserauslauf vom Filter in den Teich Reinigungsauslauf aus dem Filter zum Abwasser oder zu einem Blumenbeet Die Wiltec Druckfilter sind ein ideales und problemloses Filtersystem für Ihren Gartenteich. Die Filter haben mehrere Vorteile gegenüber herkömmlichen Filtersystemen: ◊ großes Reinigungsvermögen ◊...
- Seite 7 Der eingebaute Temperatursensor im UVC-Filter schaltet die UVC-Lampe bei Überhitzung automatisch ab. Nach Abkühlung wird sie automatisch wieder eingeschaltet. Die Wiltec Druckfilter werden komplett mit allen notwendigen Filtermatten geliefert. Spülen Sie vor Ge- brauch die Filtermatten sorgfältig mit Teichwasser aus. Die Biofilterbälle (Modell abhängig) kommen unten in den Filter, darüber wird der Rost mit dem Schutzrohr für die UVC-Einheit eingelegt.
- Seite 8 Ablaufschlauch immer mit einer Verschlusskappe und eingelegter Flachdichtung verschlos- sen sein, als Sicherung, falls der Funktionsschalter unbeabsichtigt auf „Clean“ verstellt wird. Achtung! Das Gerät niemals ohne Wasserdurchfluss oder ohne Pumpenfilter betreiben! © by WilTec Wildanger Technik GmbH Seite 8 http://www.WilTec.de http://www.aoyue.eu...
- Seite 9 Arbeitsweise des Druckfilters Der Druckfilter mit der integrierten UVC ist ein abgedichtetes Filtersystem für die biologische und me- chanische Säuberung von Teichgewässern. CPF-180-250 CPF-2500-5000-10000-15000-20000-30000 © by WilTec Wildanger Technik GmbH Seite 9 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2 http://www.teichtip.de...
- Seite 10 Durchflussanzeige (Für CPF-180-250) Wenn die Filterschwämme stark verschmutz sind, ändert sich die Farbe der Schmutzanzeige von grün zu gelb, um anzuzeigen, dass die Reinigung notwendig ist I: Reinigungskurbel (CPF-2500-5000-10000-15000-20000-30000) © by WilTec Wildanger Technik GmbH Seite 10 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2...
- Seite 11 Es ist empfehlenswert, zu Beginn einer Saison die UVC-Lampe durch eine neue zu ersetzen. Die UVC macht grünes Wasser klar und bekämpft Krankheitskeime. Die Wiltec Druckfilter haben eine separate Kammer, wodurch die UVC-Strahlen nicht mit den Filtermedien, in Berührung kommen. Hier- durch werden die Mikroorganismen in dem Filtermaterial nicht geschädigt.
- Seite 12 Lieferumfang enthaltenen Schraubring + Dichtung und dem Sichtglas verschlossen werden um ein Tropfen des Anschlusses zu vermeiden. Die Druckfiltermodelle der Serie CPF-2500-5000-10000- 15000-20000-30000 verfügen über eine Schlauchtülle mit integriertem Kugelventil um den Anschluss zu verschließen. © by WilTec Wildanger Technik GmbH Seite 12 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2 http://www.teichtip.de...
- Seite 13 Sitz des Dichtungsringes achten! Den Spannring am Deckel rundum anbrin- gen, auf den Deckel drücken und die Spannklammer schließen. CPF-180-250 CPF-280-380-500 CPF-2500-5000-10000-15000-20000-30000 © by WilTec Wildanger Technik GmbH Seite 13 http://www.WilTec.de http://www.aoyue.eu Februar 2020 Version 2...
- Seite 14 Reihenfolge wieder zusammengebaut. Die Pumpe und das Gerät wieder ans Netz anschließen. Die Verschleißteile (Filtermatten, Leuchtröhren, Quarzröhren, Dichtungen) sind normalerweise bei der WilTec Wildanger Technik GmbH www.wiltec.info lagermäßig verfügbar. CPF-2500-5000-10000-15000-20000-30000 Bei diesem Modell sind lediglich 4 Schrauben zu lösen um die UV-Einheit abnehmen zu können.
- Seite 15 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der Eu-...
