- Seite 1 Montage- und Betriebsanleitung FDL04-R633/UDC/-a Diffuse Flächenbeleuchtung 999.994.726.10-de-1.1 © Vision & Control GmbH 2016...
- Seite 2 FDL04-R633/UDC/-a Herausgeber und Vision & Control GmbH Inverkehrbringer Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 www.vision-control.com Dokumentenname 999.994.726.10-de-1.1 Version: 1.1 Erstausgabedatum 01.05.2016 Änderungsdatum Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mit- teilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
-
Seite 3: Inhaltsverzeichnis
FDL04-R633/UDC/-a Inhaltsverzeichnis INHALTSVERZEICHNIS Inhaltsverzeichnis ..................3 1 Zu dieser Anleitung .................. 4 2 Sicherheit ....................5 Darstellung von Warnhinweisen ............ 5 Sicherheitshinweise ............... 5 Qualifiziertes Personal ..............6 3 Produktbeschreibung ................7 Bestimmungsgemäße Verwendung ..........7 Vorhersehbare Fehlanwendungen ..........7 Kennzeichnung des Gerätes ............ -
Seite 4: Zu Dieser Anleitung
FDL04-R633/UDC/-a Zu dieser Anleitung ZU DIESER ANLEITUNG Diese Anleitung enthält wichtige Hinweise zum sicheren, sachgemäßen und wirtschaftlichen Umgang mit dem Gerät. Diese Anleitung ist sorgfältig und vollständig zu lesen, um Gefahren und Reparaturen zu vermeiden, Ausfall- zeiten zu vermindern und die Lebensdauer des Gerätes zu erhöhen. -
Seite 5: Sicherheit
FDL04-R633/UDC/-a Sicherheit SICHERHEIT 2.1 Darstellung von Warnhinweisen Warnhinweise warnen an den betreffenden Stellen im Dokument vor drohen- den Gefahren. Warnhinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. " WARNUNG Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. -
Seite 6: Qualifiziertes Personal
FDL04-R633/UDC/-a Sicherheit Vor Arbeiten am Gerät ist das Gerät von der Betriebsspannung zu trennen! • Niemals Aufkleber/Schilder am Produkt entfernen! Alle Schilder in stets gut lesbarem Zustand halten! • Das Gerät nur bestimmungsgemäß und nur in einwandfreiem, unbeschä- digtem Zustand betreiben. -
Seite 7: Produktbeschreibung
FDL04-R633/UDC/-a Produktbeschreibung PRODUKTBESCHREIBUNG 3.1 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich als Einbaugerät für den Einsatz als Beleuch- tungselement in der industriellen Bildverarbeitung im Bereich der Automati- sierungstechnik vorgesehen. Das Gerät darf nur in geschlossenen Räumen verwendet werden. Der einwandfreie und sichere Betrieb setzt sachgemäßen Transport, sachge- mäße Lagerung, Montage, Installation, Inbetriebnahme, Bedienung und... -
Seite 8: Kennzeichnung Des Gerätes
FDL04-R633/UDC/-a Produktbeschreibung 3.3 Kennzeichnung des Gerätes Produktbezeichnung Bezeichnung Beschreibung Diffuse LED-Flächenbeleuchtung Abmessung Leuchtfelddiagonale: 4" R633 Rot, Dominantwellenlänge: 633 nm Blitzbar, kein Controller integriert Revision Typenschilder Abbildung 1: Typenschild (auf Geräteunterseite) Pin-Belegung Warnhinweis Typenschild mit Produktbezeichnung und Seriennummer 3.4 Anzeige- und Bedienelemente Das Gerät verfügt über keine Anzeige- oder Bedienelemente. -
Seite 9: Geräteaufbau

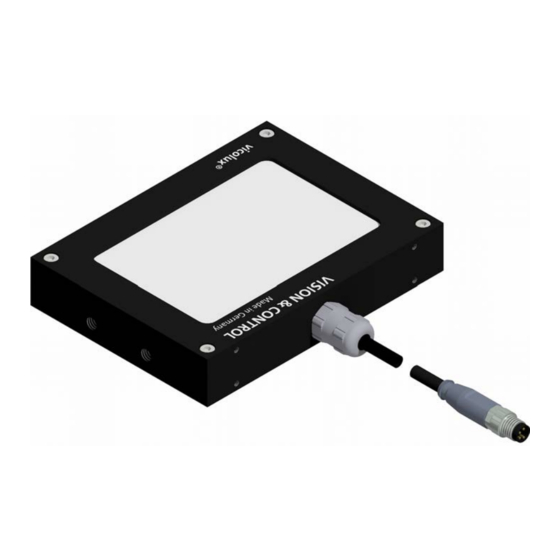

FDL04-R633/UDC/-a Produktbeschreibung 3.5 Geräteaufbau Abbildung 2: Geräteaufbau - Vorderseite (standard) Gehäuse Leuchtfeld Gewindebohrungen M6 (seitlich) 4-poliger M8-Stecker Kabelausgang © Vision & Control GmbH 2016... -
Seite 10: Maßzeichnung
FDL04-R633/UDC/-a Produktbeschreibung 3.6 Maßzeichnung 4x M6 d same on the opposite side M8 connector Ø luminous field 2x M6 d 119.5 Abbildung 3: Maßzeichnung (alle Maßangaben in mm) © Vision & Control GmbH 2016... -
Seite 11: Verpackung Und Transport
FDL04-R633/UDC/-a Verpackung und Transport VERPACKUNG UND TRANSPORT ACHTUNG Das Gerät ist stoßempfindlich. Schockbelastungen können das Gerät beschädigen! • Das Gerät beim Transport nicht fallen lassen. • Schockbelastungen vermeiden. Das Gerät ist entsprechend den zu erwartenden Transportbedingungen ver- packt. Für die Verpackung wurden ausschließlich umweltfreundliche Materia- lien verwendet. -
Seite 12: Einbau Und Montage
FDL04-R633/UDC/-a Einbau und Montage EINBAU UND MONTAGE ACHTUNG Elektronische Bauteile und Baugruppen sind empfindlich gegen elektrosta- tische Entladung. • Vor der Montage des Gerätes sind geeignete ESD-Schutzmaßnahmen zu treffen! • Das Gerät nur im spannungslosen Zustand anschließen! 5.1 Gerät montieren Zur Montage des Gerätes befinden sich an den Seiten Gewindebohrungen. - Seite 13 FDL04-R633/UDC/-a Einbau und Montage Abbildung 4: Montagebohrungen 8 Gewindebohrungen M6 Maximale Einschraubtiefe: 9 mm © Vision & Control GmbH 2016...
-
Seite 14: Betrieb
FDL04-R633/UDC/-a Betrieb BETRIEB 6.1 Gerät anschließen Gerät entsprechend der Anschlussbelegung anschließen. ACHTUNG • Das Gerät ist ausschließlich mit geeigneten Stromquellen (LED-/ Blitz- Controllern) zu betreiben. Zulässige Parameter beachten (Siehe Kapitel 8 “Technische Daten”). • Das Gerät ist nicht gegen Verpolung geschützt. -
Seite 15: Inbetriebnahme
FDL04-R633/UDC/-a Betrieb 6.2 Inbetriebnahme Personenschäden durch Flackern, Blendung oder Strahlung " VORSICHT Flackern, Blendung und stroboskopische Effekte können psychologische Störungen wie Kopfschmer- zen, Unbehagen oder Ermüdung erzeugen. Blendgefahr • Die starke Blendwirkung kann temporär einge- schränktes Sehvermögen hervorrufen, die zu Irri- tationen, Beeinträchtigungen oder Unfällen... -
Seite 16: Betriebsarten
FDL04-R633/UDC/-a Betrieb 6.3 Betriebsarten Dauerbetrieb Das Gerät kontinuierlich mit einem für den Dauerbetrieb zulässigen LED-Strom betreiben. Den maximal zulässigen Wert für den Dauerstrom nicht überschreiten (Siehe Kapitel 8.2 “Elektrische Parameter”). Blitzbetrieb Das Gerät mit für den Blitzbetrieb zulässigen Stromimpulsen betreiben. -
Seite 17: Wartung Und Technischer Support
FDL04-R633/UDC/-a Wartung und Technischer Support WARTUNG UND TECHNISCHER SUPPORT 7.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gesäubert werden. Die Reinigung darf nur in span- nungslosem Zustand erfolgen. Reinigung der Außenseite • Die Außenseite mit einem feuchten Tuch reinigen. -
Seite 18: Technische Daten
FDL04-R633/UDC/-a Technische Daten TECHNISCHE DATEN 8.1 Allgemeine Parameter Parameter Eigenschaften Gehäusematerial Aluminium eloxiert Optisches Material Glas, mattiert Abmessungen Gehäuse 119,5 mm x 89,5 mm x 21 mm Abmessungen Leuchtfeld 90 mm x 60 mm Steckverbinder M8, 4-polig Länge des Anschlusskabels... -
Seite 19: Elektrische Parameter
FDL04-R633/UDC/-a Technische Daten 8.2 Elektrische Parameter Parameter Dauerbetrieb LED-Strom I 0,9 A Flussspannung U 8,9 V Leistungsaufnahme P 8,0 W Blitzbetrieb LED-Strom I 2,4 A Flussspannung U 11,0 V Leistungsaufnahme P 8,0 W Einschaltverhältnis t 1 : 4 (Siehe Diagramm "Impulsbelastung" auf Seite 20) 8.3 Strahlungstechnische Parameter... - Seite 20 FDL04-R633/UDC/-a Technische Daten Impulsbelastung Abbildung 6: Impulsbelastung bei Umgebungstemperatur = 25 °C © Vision & Control GmbH 2016...
-
Seite 21: Umgebungsbedingungen
20 % bis 80 % 20 % bis 95 % Kondenswasser Nicht zulässig Nicht zulässig 8.5 Zubehör Für die Beleuchtung FDL04-R633/UDC/-a ist ein umfangreiches Zubehör verfügbar. Nähere technische Angaben zum Zubehör sind im Produktkatalog unter www.vision-control.com zu entnehmen. © Vision & Control GmbH 2016... -
Seite 22: Entsorgung
FDL04-R633/UDC/-a Entsorgung ENTSORGUNG Das Gerät ist RoHS konform. Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Das Produkt selbst darf nicht über den Hausmüll entsorgt werden. Hinweise für eine fachgerechte Entsorgung der Altgeräte sind beim Hersteller, beim örtlichen Vertriebspartner oder der entsprechenden nationa- len Behörde erhältlich. -
Seite 23: Konformitätserklärung
FDL04-R633/UDC/-a Konformitätserklärung 10 KONFORMITÄTSERKLÄRUNG EG-Konformitätserklärung gemäß der EG-Richtlinie 2004/108/EG (elektromagnetische Verträglichkeit) vom 15. Dezember 2004 Hiermit erklären wir, dass das nachstehend bezeichnete Gerät in seiner Kon- zeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2004/108/EG entspricht. -
Seite 24: Änderungsnachweis
FDL04-R633/UDC/-a Änderungsnachweis 11 ÄNDERUNGSNACHWEIS Version Datum Inhalt/Kapitel V1.1 30.05.16 Technische Daten aktualisiert (Kapitel 8 Technische Daten) © Vision & Control GmbH 2016... -
Seite 25: Notizen
FDL04-R633/UDC/-a Notizen 12 NOTIZEN © Vision & Control GmbH 2016... - Seite 26 FDL04-R633/UDC/-a Notizen © Vision & Control GmbH 2016...
- Seite 27 FDL04-R633/UDC/-a © Vision & Control GmbH 2016...
- Seite 28 FDL04-R633/UDC/-a Vision & Control GmbH Mittelbergstraße 16 98527 Suhl Deutschland Telefon: +49 (0) 3681 7974-20 Telefax: +49 (0) 3681 7974-33 www.vision-control.com 160531_999.994.726.10-de-1.1 © Vision & Control GmbH 2016...
