Shure WH20 Bedienungsanleitung

Dynamisches kopfmikrofon
Vorschau ausblenden Andere Handbücher für WH20:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

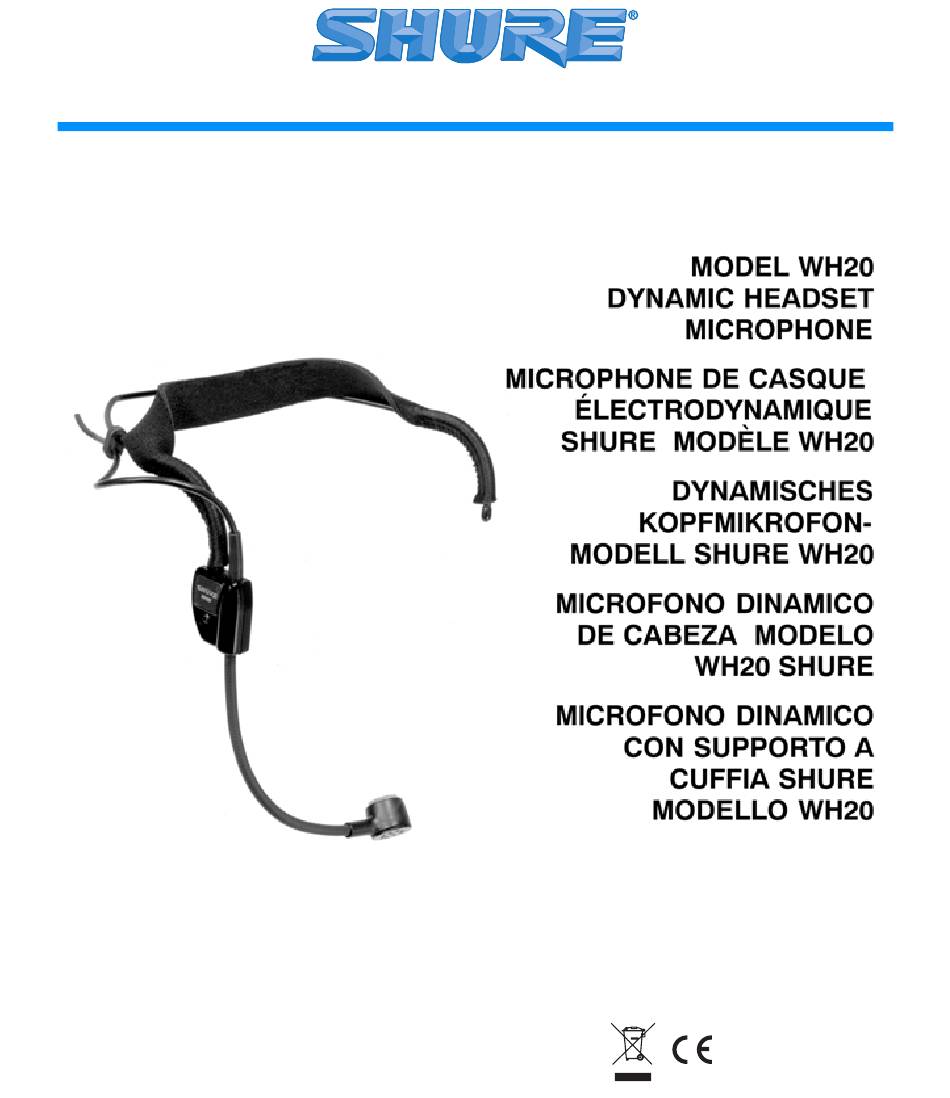

Model WH20 User Guide
©2005, Shure Incorporated
Printed in U.S.A.
27G3078 (Rev. 7)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure WH20

Inhaltszusammenfassung für Shure WH20

  • Seite 1 Model WH20 User Guide ©2005, Shure Incorporated Printed in U.S.A. 27G3078 (Rev. 7)

  • Seite 2: Technische Eigenschaften

    Das Modell Shure WH20 ist ein robustes und leichtes dynamisches Kopfmikrofon für die qualita- tiv hochwertige Sprachabnahme. Es läßt sich für aktive Mikrofonbenutzer, wie z.B. Aerobics-Trai- ner und Musiker, sicher anpassen und ist bei Bühnenauftritten kaum zu sehen. Das WH20 eignet sich für beliebige Sprech- und Kommunikationsanwendungen, bei denen Komfort und Zuverläs- sigkeit erforderlich sind.
  • Seite 3 Drahtbügels über und vor den Ohren passen. Das elastische Kopfband entweder ober- halb oder unterhalb des Drahtbügels plazieren, um ein Optimum an Komfort und Stabi- lität zu erzielen. Die weiße Aufschrift „SHURE“ sollte nach außen weisen (siehe Abbil- dung 2).
  • Seite 4 TRAGEN DES KOPFMICROFONSETS PLAZIERUNG DES MIKROFONS ABBILDUNG 2 ABBILDUNG 3 EINSTELLEN DES KOPFMIKROFONSETS • Wenn das Kopfmikrofonset locker oder unbequem sitzt, die Seiten des Drahtbügels vorsichtig umbiegen, um festeren oder lockereren Sitz zu erzielen (Abbildung 4A). Der Winkel der Draht- bügelohrabschnitte muß...

  • Seite 5: Verwendung Der Bekleidungsklammer

    Das WH20 an den Mikrofoneingang eines drahtlosen Mikrofonsenders oder eines symme- trischen verdrahteten Mikrofoneingangs anschließen. HINWEIS: Das WH20 ist ein dynamisches Mikrofon und hat folglich einen ge- ringeren Ausgangspegel als Kondensatormikrofone. Die Verstärkung des Sen- ders muß eventuell erhöht werden, um den geringeren Ausgangspegel des WH20 auszugleichen.

  • Seite 6: Technische Daten

    4. Das Kopfband um den Drahtbügel herum in seine ursprüngliche Stellung schieben. Das Kabel mit der Kunststoffhalterung wieder befestigen. Bitte beachten, daß das mit dem WH20 gelieferte elastische Kopfband nicht der Normgröße ent- spricht; handelsübliche Kopfbänder sind für diesen Zweck zu lang.
  • Seite 7 WH20QTR als verdrahtetes Mikrofon: Positiver Schalldruck an der Membran erzeugt po- sitive Spannung an der Spitze in bezug auf den Hals (Masse) des Mikrofonausgangs- Cinchsteckers WH20QTR, WH20TQG in Verbindung mit Shure-Drahtlossystemen: 1/4—Zoll-Cinchbuchsen-Empfängerausgänge: Positiver Schalldruck an der Membran erzeugt positive Spannung an der Spitze des Empfängerausgangssteckers.
  • Seite 8 Schwarzes Thermoplastgehäuse; Edelstahlgrill; schwarzer TEFLON —beschichteter Edelstahl- Drahtbügel; flexibler kunststoffkaschierter Monel-Schwanenhals; elastisches Gummi/Nylon- Kopfband Nettogewicht (einschließlich Steckverbinder) WH20: 63 g WH20TQG: 63 g WH20XLR: 98 g ZERTIFIZIERUNG Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie über elektromagnetische Ver- träglichkeit 89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
  • Seite 9 KAPSEL 1/4”-STECKVERBINDER WH20QTR SCHWARZ ABSCHIRMUNG XLR-STECKVERBINDER KAPSEL ABSCHIRMUNG SCHWARZ WH20XLR MINI-STECKVERBINDER KAPSEL SCHWARZ WH20TQG ABSCHIRMUNG SCHALTPLÄNE ABBILDUNG 8...
  • Seite 10 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Int’l Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
