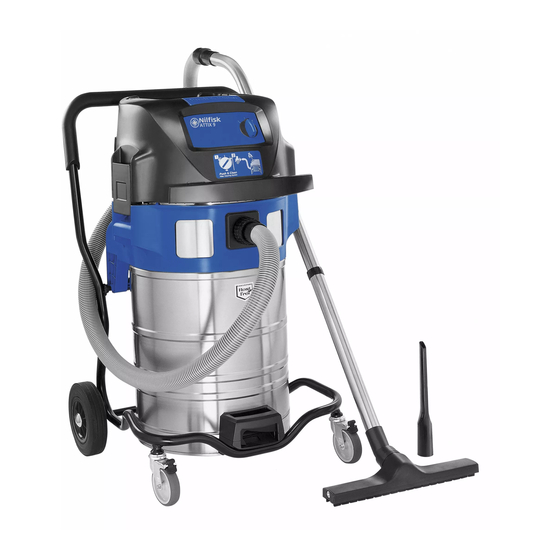

Nilfisk-ALTO ATTIX 965-21 SD XC Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ATTIX 965-21 SD XC:
- Betriebsanleitung (29 Seiten) ,
- Kurzanleitung (106 Seiten)
Verwandte Anleitungen für Nilfisk-ALTO ATTIX 965-21 SD XC
Inhaltszusammenfassung für Nilfisk-ALTO ATTIX 965-21 SD XC
- Seite 1 ATTIX 961-01 ATTIX 963-21 ED XC ATTIX 965-21 SD XC Operating Instructions 1074001235 D...
-
Seite 3: Inhaltsverzeichnis
Verpackung entnehmen(ATTIX 961-01, ATTIX 963-21 ED XC) ............8 3.1.2 Saugrohrhalter am Saugrohr befestigen (ATTIX 963-21 ED XC , ATTIX 965-21 SD XC) ....8 3.1.3 Filtersack einsetzen (ATTIX 961-01) ........9 3.1.4 Entsorgungssack einsetzen (ATTIX 965-21 SD XC) ..10 3.1.5 Entsorgungssack einsetzen (ATTIX 963-21 ED XC) ..11 Bedienung / Betrieb Anschlüsse .................12... -
Seite 4: Wichtige Sicherheitshinweise
ATTIX 9 STD Wichtige Sicherheitshinweise Kennzeichnung der Bevor Sie das Gerät in Betrieb nehmen, lesen Sie unbedingt Sicherheitshinweise dieses Dokument durch und bewahren Sie es griffbereit auf. GEFAHR Gefahr, die unmittelbar zu schweren und irreversiblen Verletzungen oder zum Tod führt. WARNUNG Gefahr, die zu schweren Verletzungen oder zum Tod führen kann. - Seite 5 ATTIX 9 STD Transport 1. Vor dem Transport alle Verriegelungen des Schmutzbehälters schließen. 2. Das Gerät nicht kippen, wenn sich Flüssigkeit im Schmutzbehäl- ter befindet. 3. Gerät nicht mit Kranhaken hochheben. Lagerung 1. Gerät trocken und frostgeschützt lagern. Elektrischer Anschluss 1.
- Seite 6 Überfahren, Zerren, Quetschen). 2. Netzanschlussleitung regelmäßig auf Beschädigungen prüfen (z. B. Rissbildung, Alterung). 3. Defekte Netzanschlussleitung vor dem weiteren Ge- brauch des Geräts durch den Nilfisk-Alto-Service oder eine Elektrofachkraft ersetzen lassen. VORSICHT Gerätesteckdose. Die Gerätesteckdose ist nur für die in der Betriebsanleitung angegebenen Zwecke ausgelegt.
- Seite 7 ATTIX 9 STD Flüssigkeiten saugen VORSICHT Aufsaugen von Flüssigkeiten. ATTIX 965-21 SD XC: Aufgrund der Bauart besitzen Geräte mit Absetzbehälter (SD) keine automatische Füllstandsüberwachung. Es besteht die Gefahr der Beschädigung des Gerätes durch Überfüllung oder von Schäden durch das Auslaufen der aufgesaugten Flüssigkeit.
-
Seite 8: Beschreibung 2.1 Bedienelemente
ATTIX 9 STD 2 Beschreibung Bedienelemente Sonderzubehör / Modellvarianten Übersetzung der Originalanleitung... -
Seite 9: Bedienfeld
15 Halter für Zubehör 16 Arretierungen und Kippscharniere für Schmutzbehälter 17 Betätigungsknopf für Filterabreinigung 18 Ansaugöffnung für Frischluft 19 Ausblasöffnung für Abluft 20 Entsorgungssack Bedienfeld ATTIX 961-01 ATTIX 963-21 ED XC, ATTIX 965-21 SD XC Sonderzubehör / Modellvarianten Übersetzung der Originalanleitung... -
Seite 10: Vor Der Inbetriebnahme 3.1 Gerät Zusammenbauen
5. Zubehörteile aus dem Schmutzbehälter und der Verpackung entnehmen. 3.1.2 Saugrohrhalter am 1. Saugrohrhalter am Saugrohr Saugrohr befestigen befestigen. (ATTIX 963-21 ED XC , Zubehör Abstand (x) ATTIX 965-21 SD XC) Durch- messer Drehgelenk Bodendüse Sonderzubehör / Modellvarianten Übersetzung der Originalanleitung... -
Seite 11: Filtersack Einsetzen (Attix 961-01)
ATTIX 9 STD 3.1.3 Filtersack einsetzen 1. Der Netzstecker darf noch (ATTIX 961-01) nicht in eine Steckdose ge- steckt sein. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. 3. Verschlussklammern (B) öff- nen und Saugeroberteil ab- nehmen. 4. Zubehörteile Schmutzbehälter Verpackung entnehmen. -
Seite 12: Entsorgungssack Einsetzen (Attix 965-21 Sd Xc)
ATTIX 9 STD 3.1.4 Entsorgungssack 1. Der Netzstecker darf noch einsetzen nicht in eine Steckdose ge- (ATTIX 965-21 SD XC) steckt sein. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. 3. Bügel (B) nach oben schwen- ken. 4. Schmutzbehälter am Hand-... -
Seite 13: Entsorgungssack Einsetzen (Attix 963-21 Ed Xc)
ATTIX 9 STD 3.1.5 Entsorgungssack 1. Der Netzstecker darf noch einsetzen nicht in eine Steckdose ge- (ATTIX 963-21 ED XC) steckt sein. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. 3. Spannring (B) lösen. 4. Entsorgungssack (C) in den Spannring einsetzen. 5. -
Seite 14: Bedienung / Betrieb 4.1 Anschlüsse
ATTIX 9 STD 4 Bedienung / Betrieb Anschlüsse 1. Saugschlauch am Sauger 4.1.1 Saugschlauch anschließen. anschließen 4.1.2 Elektrischer Anschluss 1. Darauf achten, dass der Sau- ger ausgeschaltet ist. 2. Stecker der Anschlusslei- Die auf dem Typenschild angege- tung in eine vorschriftsmäßig bene Betriebsspannung muss mit installierte Schutzkontakt-... -
Seite 15: Saugkraftregulierung
ATTIX 9 STD 4.2.3 Saugkraftregulierung Schalter- Funktion stellung Die Saugkraft- regulierung ermöglicht eine präzise Anpassung der Saugleistung an unterschiedliche Saugaufgaben. 4.2.4 Auto-On/Off-Betrieb – 1. Sauger ausschalten. Schalterstellung 2. Elektrowerkzeug ausschal- „auto“ ten. Der Sauger wird mit dem ange- schlossenen Elektrowerkzeug ein- und ausgeschaltet. -
Seite 16: Filterelement Abreinigen
Luftstrom von abgelagertem Staub gereinigt. 4.3.2 Filterelement abreinigen " XtremeClean " (ATTIX 963-21 ED XC, ATTIX 965-21 SD XC) Nur beim Saugen ohne Einlege- tuchfilter. 10 sec . Um eine gleichbleibend hohe Saugleistung zu gewährleisten wird das Filterelement während des Betriebs automatisch abgereinigt. -
Seite 17: Anwendungsgebiete Und Arbeitsmethoden
ATTIX 9 STD 5 Anwendungsgebiete und Arbeitsmethoden Arbeitstechniken Ergänzendes Zubehör, Saugdüsen und Saugschläuche können, wenn sie korrekt eingesetzt werden, die Reinigungswirkung verstär- ken und den Reinigungsaufwand verringern. Wirkungsvolle Reinigung wird erreicht durch Beachtung einiger we- niger Richtlinien, kombiniert mit Ihren eigenen Erfahrungen in spe- ziellen Bereichen. -
Seite 18: Nach Der Arbeit 6.1 Gerät Ausschalten Und Aufbewahren
ATTIX 9 STD 6 Nach der Arbeit Gerät ausschalten und 1. Gerät ausschalten und Netz- aufbewahren stecker aus der Steckdose ziehen. 2. Anschlussleitung am Hand- griff (A) aufwickeln. Mit dem Aufrollen am Gehäuse begin- nen, nicht am Steckerende, damit sich die Anschlusslei- tung nicht in sich verdreht. -
Seite 19: Wartung 7.1 Wartungsplan
ATTIX 961-01: Nach der Arbeit Bei Bedarf 7.2.1 Schmutzbehälter entleeren 7.2.3 Filtersack wechseln 7.2.6 Filterelement wechseln ATTIX 965-21 SD XC: Nach der Arbeit Bei Bedarf 7.2.2 Schmutzbehälter entleeren 7.2.4 Entsorgungssack wechseln 7.2.6 Filterelement wechseln... -
Seite 20: Wartungsarbeiten
ATTIX 9 STD Wartungsarbeiten 1. Gerät ausschalten und Netz- 7.2.1 Schmutzbehälter stecker aus der Steckdose entleeren ziehen. (ATTIX 961-01) 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. Nach dem Entleeren: Schmutzbe- hälterrand und Dichtungen reinigen, bevor das Saugeroberteil wieder aufgesetzt wird. Wenn Dichtung oder Nut ver- schmutzt oder beschädigt sind, sinkt die Saugleistung. -
Seite 21: Schmutzbehälter Entleeren (Attix 965-21 Sd Xc)
ATTIX 9 STD 7.2.2 Schmutzbehälter 1. Gerät ausschalten und Netz- entleeren stecker aus der Steckdose (ATTIX 965-21 SD XC) ziehen. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. Entnehmen des Schmutzbe- hälters: 3. Bügel (B) nach oben schwen- ken. 4. Schmutzbehälter am Hand- griff (C) aus dem Fahrgestell herausziehen. -
Seite 22: Filtersack Wechseln(Attix 961-01)
ATTIX 9 STD 7.2.3 Filtersack wechseln 1. Gerät ausschalten und Netz- (ATTIX 961-01) stecker aus der Steckdose ziehen. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. Filtersack mit schwerem Sauggut durch Kippen des Behälters entneh- men, siehe Kapitel 7.2.1. 3. Verschlussklammern (B) öff- nen und Saugeroberteil vom Schmutzbehälter abnehmen. -
Seite 23: Entsorgungssack Wechseln(Attix 965-21 Sd Xc)
ATTIX 9 STD 7.2.4 Entsorgungssack 1. Gerät ausschalten und Netz- wechseln stecker aus der Steckdose (ATTIX 965-21 SD XC) ziehen. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. Entnehmen des Entsorgungs- sackes: 3. Bügel (B) nach oben schwen- ken. 4. Schmutzbehälter am Hand- griff (C) aus dem Fahrgestell herausziehen. -
Seite 24: Entsorgungssack Wechseln(Attix 963-21 Ed Xc)
ATTIX 9 STD 7.2.5 Entsorgungssack 1. Gerät ausschalten und Netz- wechseln stecker aus der Steckdose (ATTIX 963-21 ED XC) ziehen. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. Entnehmen des Entsorgungs- sackes: 3. Spannring (B) lösen. 4. Entsorgungssack (C) vom Absackbehälter abziehen und verschließen. -
Seite 25: Filterelement Wechseln
ATTIX 9 STD 7.2.6 Filterelement wechseln 1. Gerät ausschalten und Netz- stecker aus der Steckdose Nie ohne Filter saugen! ziehen. 2. Feststellbremsen (A) an den beiden Lenkrollen einlegen. 3. Verschlussklammern (B) öff- nen und Saugeroberteil vom- Schmutzbehälter abnehmen. Filterelement abnehmen: 4. -
Seite 26: Behebung Von Störungen
ATTIX 9 STD 8 Behebung von Störungen Störung Ursache Behebung ‡ Motor läuft nicht > Sicherung der • Netzsicherung einschalten Netzanschlusssteckdose hat ausgelöst > Überlastschutz hat • Sauger ausschalten, ca. 5 angesprochen Minuten abkühlen lassen. Lässt sich der Sauger dann nicht wieder einschalten, Alto-Service aufsuchen >... -
Seite 27: Sonstiges 9.1 Gerät Der Wiederverwertung Zuführen
Erzeugnis: Sauger für Nass- und Trockeneinsatz Typ: ATTIX 961-01 ATTIX 963-21 ED XC ATTIX 965-21 SD XC Beschreibung: 110 V / 230 V~, 50 Hz Die Bauart des Gerätes entspricht Low Voltage Directive 2006/95/EC fol gen den einschlägigen Be stim -... -
Seite 28: Technische Daten
Tiefe Höhe 1020 1200 Gewicht Ergänzendes Zubehör Bezeichnung Bestell-Nr. Filtersack (5 Stück) 302002892 Entsorgungssack (5 Stück) ATTIX 965-21 SD XC 302001480 Entsorgungssack (24 Stück) ATTIX 963-21 ED XC 302003723 Filterelement 107400562 Einlegetuchfilter 302002894 Alto-Foam-Stop (6 x 1 l) 8469 Sonderzubehör / Modellvarianten... - Seite 29 FRANCE POLAND ALTO France SAS Nilfi sk-ALTO 26 Avenue de la Baltique, BP 246 05-800 Pruszkow 91944 COURTABOEUF CEDEX ul. 3-go MAJA 8 Tel.: Commercial : 0 825 869 300 - SAV : 0 825 Tel.: (+48) 22 738 37 50 099 585 - Pôle tech : 0 825 802 615 E-mail: info@nilfi...
