ANLEITUNG / MANUAL

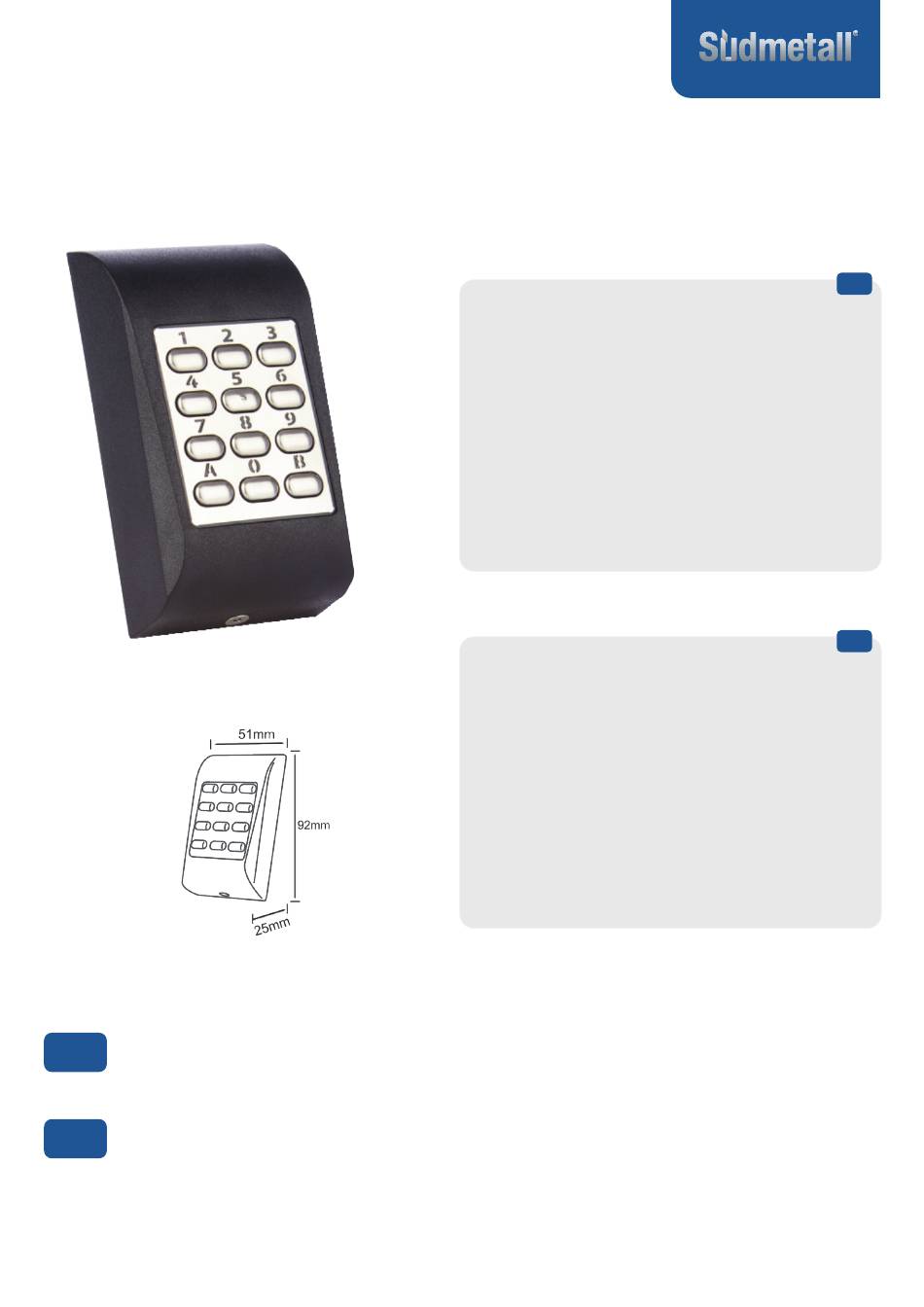

Südmetall Tastatur / Südmetall Keypad
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
DE
Montage- und Bedienungsanleitung ................................... 2
EN
Installation and Operating instructions ............................ 10
Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T +49 (0) 8654 4675-50 l F +49 (0) 8654 3672
Email: info@suedmetall.com l www.suedmetall.com
MERKMALE/ SPECIFICATIONS
Anzahl der Benutzer:
Funksystem:
Funkreichweite:
Eingabemodus:
PIN-Code Länge:
Spannungsversorgung:
Batterielebensdauer:
Hintergrundbeleuchtung:
Sabotageschutz:
Freigabe-Schaltzeit:
IP-Schutzklasse:
Betriebstemperatur:
Sicherheit:
User capacity:
Radio system:
Radio range:
Entry mode:
PIN Code Length:
Power supply:
Battery life:
Buzzer, backlight control:
Tamper:
Door Open Time:
IP Factor:
Operating Temperature:
Security:
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com
999 PIN-Codes
868 MHz, AES-128-Bit-Verschlüsselung
bis zu 10 m
PIN-Code (max. 999 Codes)
1 - 8 Ziffern
ER 14250,1/2AA 3,6 V, Alternativ: 12V DC
30.000 Zyklen oder 2 Jahre Standby
Ja (nicht bei Batteriebetrieb)
Ja
Kurzzeit oder Schaltmodus (AN/AUS)
IP 65
-20°C bis +50°C, nicht kondensierend
30 Sekunden Sperre nach 8 Mal in Folge
eingegebenen falschen PIN Code
999 PIN Codes
868 MHz, AES-128-bit-encryption
up to 10 m
PIN Code (max. 999 codes)
1 - 8 Digits
ER 14250,1/2AA 3,6 V, alternative: 12V DC
30.000 cycles or 2 years in standby mode
Yes (not with battery operation)
Yes
Short term or toggle (ON/OFF mode)
IP65
-20°C to +50°C, without condensation
30 seconds lockout after 8 consecutive
invalid PIN Codes
DE
EN

Werbung

loading

Inhaltszusammenfassung für Südmetall 77.24.0122

  • Seite 1 ANLEITUNG / MANUAL Südmetall Tastatur / Südmetall Keypad Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) MERKMALE/ SPECIFICATIONS Anzahl der Benutzer: 999 PIN-Codes Funksystem: 868 MHz, AES-128-Bit-Verschlüsselung Funkreichweite: bis zu 10 m Eingabemodus: PIN-Code (max.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) INHALTSVERZEICHNIS Montage ........................ 3 Funktion der Tastatur ..................4 Pairing ........................5 Menüstruktur ......................6 Tür öffnen mit Benutzercode ................7 Batterie Warnlevel ....................8 Reset auf Werkseinstellungen ................9 Wartung und Pflege .....................

  • Seite 3: Montage

    MONTAGE Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) 5 mm Tastatur Maße: 51 x 91 x 14 mm Die Tastatur ist zur Montage auf Befestigen Sie die Montageplatte. 3 (3 x 30mm) (BxHxT) ebenen Flächen konzipiert. Hierzu können Sie die beiliegenden Schrauben und Dübel verwenden.

  • Seite 4: Funktion Der Tastatur

    FUNKTION DER TASTATUR Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) LED rot (ungültiger Code) LED gelb (Menü) JEDER Tastendruck wird durch kuzes LED grün Aufblinken der (gültiger Code) GELBEN LED bestätigt. Ein AKUSTISCHER SIGNALGEBER signalisiert den Tastendruck und die Zutrittsfreigabe.

  • Seite 5: Pairing

    PAIRING Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) Anlernen in 4 Schritten grün Anlernknopf 1x drücken 1. Geben Sie Ihren Admincode oder Benutzercode ein 2. Drücken Sie die Taste „A“ zur Bestätigung. INFORMATION Langsam blinkend grün Schnell blinkend Zutrittssystem angelernt.

  • Seite 6: Menüstruktur

    MENÜSTRUKTUR Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) START Taste betätigen MASTERCODE oder (bei erstmaliger Verwendung) eingeben. Mehrere kurze Pieptöne & NEIN gelbe LED blinkt schnell Ein kurzer und ein langer Piepton & gelbe LED leuchtet MENÜ BENUTZER...

  • Seite 7: Tür Öffnen Mit Benutzercode

    ÖFFNEN MIT BENUTZERCODE Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) Geben Sie den Drücken Sie A Nutzercode ein zur Bestätigung Nach 8-maliger Falscheingabe wird die Tastatur für 30 Sekunden HINWEIS gesperrt. Bei weiterer Falscheingabe erfolgt eine Sperrung für weitere 30 Sekunden.

  • Seite 8: Batteriewarnlevel

    BATTERIEWARNLEVEL Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) Batterie in der Tastatur Bei niedrigem Ladezustand der Batterie blinkt bei Tastendruck die rote LED. Wechseln Sie nun die Batterie der Tastatur. Batterie im Ülock ER 14250. 1/2 AA 3,6 V Bei niedriegem Ladezustand im gepairten Schloss erfolgt eine ver- zögerte Freigabe des Türdrückers.

  • Seite 9: Reset Auf Werkseinstellungen

    WERKSEINSTELLUNGEN Südmetall Tastatur Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz) Zum Zürücksetzen der Tastatur gehen Sie wie folgt vor: • Entfernen Sie die Batterie (bzw. trennen Sie die Spannungsversorgung). • Drücken Sie die Taste 5 während die Batterie eingelegt wird. Die Bestätigung wird mit einem Beep quittiert und Sie können die Taste 5 loslassen.
  • Seite 10 TABLE OF CONTENTS Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) INHALTSVERZEICHNIS Installation ......................11 Keypad function ....................12 Pairing ......................... 13 Menu structure ....................14 Door opening with user code ................15 Battery warning level ..................16 Reset to factory settings ..................

  • Seite 11: Installation

    INSTALLATION Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) 5 mm Keypad dimensions: The keypad is designed for Attach the installation plate. 3 (3 x 30mm) 51 x 91 x 14 mm installation on flat surfaces. For this you can use the enclosed (WxHxD) screws and dowels.

  • Seite 12: Keypad Function

    KEYPAD FUNCTION Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) LED red (invalid code) LED yellow (Menu) EVERY keystroke is confirmed by a LED green short flash of the (valid code) YELLOW LED. An ACOUSTIC SIGNALER signals the keystroke and the access authorization.

  • Seite 13: Pairing

    PAIRING Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) Pairing of the keypad with the lock in 4 steps green Press the pairing button once. 1. Enter your admin code or user code 2. Press key “A” to confirm.

  • Seite 14: Menu Structure

    MENU STRUCTURE Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) START Push button Enter MASTER CODE (for first-time use). Several short beeps & yellow LED flashes quickly One short and one long beep & yellow LED lights up...

  • Seite 15: Door Opening With User Code

    OPENING WITH USER CODE Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) Enter the Press A user code to confirm After 8 incorrect entries, the keypad locks for 30 seconds. If you NOTE make another incorrect entry, you will be blocked for another 30 seconds.

  • Seite 16: Battery Warning Level

    BATTERY WARNING LEVEL Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) Battery in keypad If the battery is low, the red LED flashes when the button is pressed. Now you can change the keypad battery. ER 14250. 1/2 AA 3,6 V Battery in Ülock...

  • Seite 17: Reset To Factory Settings

    RESET TO FACTORY SETTINGS Südmetall Keypad Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black) To reset the keypad, proceed as follows: • Remove the battery (or disconnect the power supply). • Press button 5 while the battery is inserted. Confirmation is acknowledged with a beep and you can release button 5 •...
