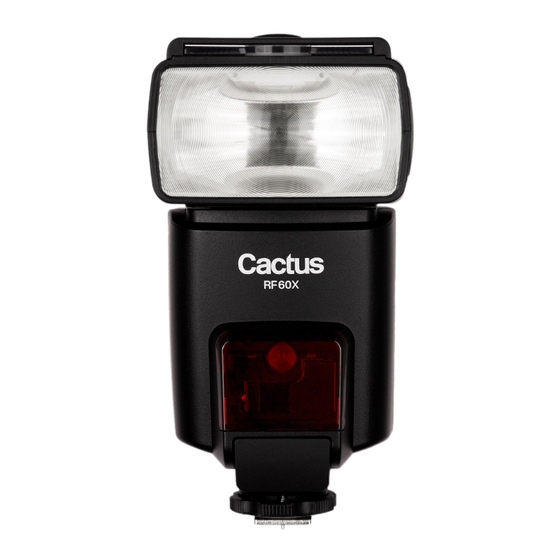

Cactus RF60X Benutzerhandbuch

Wireless flash
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
Wireless
Flash
RF60X

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cactus RF60X

Inhaltszusammenfassung für Cactus RF60X

  • Seite 1 Benutzerhandbuch Wireless Flash RF60X...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Überblick über Ihren RF60X 2. Warn- und Vorsichtshinweise 3. Wichtige Spezifikationen 4. Lieferumfang 5. Nomenklatur 6. LCD-Display 7. Erste Schritte 8. Betrieb mit an der Kamera angebrachtem Blitz: Lokal-Modus 9. Wireless Flash: Master- und Slave-Modi 10. Gruppennamen 11. Erweiterte Funktionen 12.

  • Seite 3: Überblick Über Ihren Rf60X

    1. Überblick über Ihren RF60X Vielen Dank, dass Sie sich für den Cactus Wireless Flash RF60X entschieden haben. Der RF60X ist unter den derzeit auf dem Markt erhältlichen Blitzen einzigartig. Durch seinen eingebau- ten Sender und Empfänger kann er nicht...

  • Seite 4: Warn- Und Vorsichtshinweise

    Optischer Slave Verzögerungs- funktion – Hohe Leistung bis zu einer Leitzahl von 56 Metern – Kompatibel mit Cactus V6 IIs, V6 II und V6 Wireless Flash Transceivern – Mehrfach-Blitzfunktion 2. Warn- und Vorsichtshinweise Lesen Sie sich vor der Verwendung Ihres Geräts die folgenden Anweisungen durch,...

  • Seite 5: Wichtige Spezifikationen

    keiten getaucht oder starkem Regen ausgesetzt werden, es sei denn, er ist angemessen geschützt. 6. Verwenden Sie das Gerät nicht in der Umgebung von brennbaren Gasen oder Dämpfen. 7 . Lösen Sie den Blitz nicht aus, wenn er aus kurzer Entfernung auf die Augen einer Person gerichtet ist.
  • Seite 6 – Eingebauter optischer Slave – AF-Hilfslicht: 1W LED – Stromversorgung: 4 AA-Batterien Wiederau- Primärzelle fladbare HR6- Batterietyp Akkus Alkali 1,5V Ni-MH 1,2V Blitzanzahl bei voller Leistung Blitzfolge- zeit bei vol- Sekunden Sekunden ler Leistung – Farbtemperatur bei voller Leistung: 5600k +/- 200k –...

  • Seite 7: Package Contents

    4. Package Contents Carrying Case FC-3 Flash RF60X Flash Stand FS-2 User Manual...

  • Seite 8: Nomenklatur

    5. Nomenklatur WEITWINKELDIFFUSOR FRESNEL-LINSE UND BOUNCE CARD AF ASSIST LIGHT STATIVHALTERUNG 3,5mm-BUCHSE OPTISCHER SENSOR USB-PORT EINGANG EXTERNE STROMVERSORGUNG BUCHSENAB- DECKUNG BUCHSEN-ABDECKUNG BLITZSCHUH VERSCHLUSSRING BLITZSCHUHKONTAKT BLITZSCHUHANSCHLUSS BOUNCE-WINKEL- ANZEIGE BATTERIEFACH- LCD-DISPLAY ABDECKUNG GRUPPENTASTE MULTI-/HSS-TASTE MODUS-TASTE TEST-TASTE/ MENÜ-TASTE BLITZBEREITSCHAFTSANZEIGE AN/AUS-SCHALTER - TASTE + TASTE WEITER-TASTE...

  • Seite 9: Lcd-Display

    6. LCD-Display TEXTBEREICH GRUPPENANZEIGE AUSWAHL- ANZEIGER ZOOM- STUFE LEISTUNGS- LEISTUNGSSTUFE ABSTUFUNG „HSS SYMPATHY“- MODUS STATUS- LEISTE BETRIEBSMODI KANAL AKUSTISCHE ANZEIGE BATTERIEANZEIGE OPTISCHER SLAVE VERZÖGERUNGS- ANZEIGE TEMPERATUR- WARNUNG 7. Erste Schritte Batterien einlegen 1. Drücken Sie mit dem Daumen gegen die Batteriefachabdeckung und schieben Sie sie in Pfeilrichtung auf.
  • Seite 10 2. Legen Sie die Batterien ein. Achten Sie darauf, dass die Plus- (+) und Minuspole (-) der Batterien entsprechend den Angaben im Batte- riefach ausgerichtet sind. 3. Schieben Sie die Abdeckung des Batteriefachs in die entsprechen- de Pfeilrichtung, um es wieder zu schließen.
  • Seite 11 genug Energie zum Auslösen hat. Tauschen Sie die Batterien umgehend aus, wenn Sie das -Signal blinken sehen. Bei Ni-MH-Akkus ist die -Anzeige nicht anwendbar. 5. Nehmen Sie die Batterien heraus, wenn Sie den Blitz nicht verwenden, um mögliche Schäden durch Batte- riekorrosion zu verhindern.
  • Seite 12 3. Drehen Sie den Verschlussring am Blitzschuhanschluss nach rechts, bis er lose sitzt, um das Blitzgerät von der Kamera zu entfernen. Anschalten des Blitzgeräts 1. Bewegen Sie den An-/Aus-Schalter auf die AN-Position. Das Aufladen des Blitzes startet. 2. Überprüfen Sie, ob der Blitz bereit ist.
  • Seite 13 Blitzgeräts beschä- digt werden können. Daher sollten Sie den Blitz abschalten, wenn Sie ihn nicht verwenden. 2. Der Überhitzungsschutz des RF60X verhindert unter Umständen das Auslösen des Blitzes, wenn inner- halb kurzer Zeitabstände bereits mehrmals bei voller Leistung geblitzt wurde.

  • Seite 14: Ausrichten Des Blitzkopfs

    Stellen Sie sicher, dass der Blitzkopf in einem ausreichenden Blitzwinkel zum Motiv ausgerichtet ist. Der Blitzkopf des RF60X kann in der Ver- tikalen bis zu 90° geneigt werden, mit Verrastungen bei 30° , 60° , 75° , und nach unten um 15° . Horizontal kann er bis zu 180°...
  • Seite 15 90˚ 270˚ 15˚ Bounce Card und Weitwinkeldiffusor Im RF60X sind eine Bounce Card und ein Weitwinkeldiffusor eingebaut. Bounce Card und Weitwinkeldiffusor können jeweils separat oder gleichzeitig verwendet werden. Tipp: Die Bounce Card ist nützlich, um beim Einsatz von Bouncing einen Teil...
  • Seite 16 Verwendung der Bounce Card 1. Richten Sie den Blitzkopf um 90˚ nach oben. 2. Ziehen Sie den Weitwinkeldiffu- sor heraus. Die Bounce Card wird gleichzeitig herausgezogen. 3. Schieben Sie den Weitwinkeldiffusor wieder zurück. Die Bounce Card ist jetzt einsatzbereit. Verwendung des Weitwinkeldiffusors Ziehen Sie den Weitwinkeldiffusor heraus und platzieren Sie ihn wie in der Abbildung gezeigt über dem...
  • Seite 17 Der Blitz wird den Bildwin- kel eines 18mm-Objektivs abdecken. Auswahl des Betriebsmodus Der RF60X verfügt über drei verschie- dene Betriebsmodi: Lokal, Master und Slave. Drücken Sie beim Einschalten des RF60X die Taste , um den gewünsch- ten Modus auszuwählen. Die Modusanzei-...
  • Seite 18 Der ausgewählte Kanal wird auf dem LCD-Display angezeigt. Damit Ihre Konfiguration vor Störein- flüssen anderer Cactus-Geräte geschützt wird, weisen Sie allen RF60X-Geräten eine bestimmte Funk-ID zu. Drücken Sie die Menütaste dann drücken Sie die Taste bis <RAD ID> angezeigt wird. Mit den...
  • Seite 19 Menüthemen der Reihe nach durchzu- schalten. 3. Drücken Sie die Tasten um alle Optionen eines Menüpunkts anzuzeigen. Die Konfiguration des Menüpunkts ändert sich umgehend. 4. Drücken Sie die Taste , um zum Hauptbildschirm zurückzukehren, oder drücken Sie die Taste , um im Menü...
  • Seite 20 Anwend- Auf dem Menüpunkt und bare Modi LCD-Display dazugehörige Optionen angezeigter Text Signalton BEEP √ √ √ - Aus - OFF - Fn1: Schnellblitz - Fn1 (QCK FL) - Fn2: volle Aufladung - Fn2 (READY) - Fn3: Warnung bei - Fn3 (WARN) ungenügendem Lade- zustand LCD-Hintergrund-...

  • Seite 21: Betrieb Mit An Der Kamera Angebrachtem Blitz: Lokal-Modus

    8. Betrieb mit an der Kamera angebrachtem Blitz: Lokal Modus Stellen sie den RF60X auf Lokal Modus ein, wenn Sie einen einzelnen Blitz am Blitzschuh der Kamera verwenden möchten. Auf dem Hauptbildschirm wird die Leis- tungsstufe links und die Zoomstufe rechts angezeigt.
  • Seite 22 Die einstellbaren Leistungsstufen sind: 1/16 1/32 1/64 1/128 1/16 1/32 1/64 1/128 +0.3 +0.3 +0.3 +0.3 +0.3 +0.3 +0.3 1/16 1/32 1/64 1/128 +0.7 +0.7 +0.7 +0.7 +0.7 +0.7 +0.7 Einstellen der Zoomstufe Drücken Sie , bis der Auswahlan- ► zeiger auf den Zoomwert zeigt (der Wert rechts in der mittleren Reihe) , um...

  • Seite 23: Wireless Flash: Master- Und Slave-Modi

    9. Wireless Flash: Master- und Slave-Modi Mit seinem eingebauten Funkmodul kann der RF60 / RF60X drahtlos mit anderen RF60-Geräten kommunizieren. Um den RF60 / RF60X drahtlos zu steuern und auszulösen, müssen Sie einen RF60 als Master und die anderen RF60 / RF60X- Geräte als Slaves einstellen.

  • Seite 24: Steuerung Mit Dem Rf60X-Master

    Gruppen werden als A, B, C oder D angezeigt. Einstellungen der Parameter des Master- Blitzgeräts 4. Am RF60X-Master können Sie die Leis- tungs- und Zoomstufen des Master- Blitzgeräts selbst und der RF60X- Slave-Blitzgeräte in den Gruppen A, B, C und D einstellen.
  • Seite 25 Änderung von Parametern einer bestimmten Slave-Gruppe Zur Auswahl einer bestimmten Gruppe zur Fernsteuerung drücken Sie und der Gruppenauswahlanzeiger wird Gruppe A anzeigen. 7 . Drücken Sie erneut , um die nächste Gruppe, also Gruppe B, auszuwählen. Bei jeder Betätigung der Gruppentaste wird die nächste Gruppe in folgender Reihenfolge ausgewählt: Master...
  • Seite 26 Änderung der Parameter aller aktiven Gruppen 9. Sie können auch die Einstellungen für alle aktiven Gruppen gleich- zeitig verändern. Um alle Gruppen auszuwählen, halten Sie die Taste gedrückt. 10. Die Auswahlanzeige für alle Gruppen ist aktiv und die Textanzeige zeigt <ALL GP>.
  • Seite 27 Der RF60X-Master kann auch abgeschaltet werden, indem Sie die Taste in der Master-Gruppe gedrückt halten. Sobald er abgeschaltet ist, wird der RF60X-Master nicht ausgelöst, steuert aber trotzdem weiterhin die RF60X-Slaves und ändert dementsprechend ihre Einstellungen und löst sie aus. 14. Um...

  • Seite 28: Gruppennamen

    10. Gruppennamen Der RF60X hat eine Liste voreingestell- ter Gruppennamen, die Sie passend zur jeweiligen Aufgabe der Slave-Gruppe wählen können. Der gewählte Gruppen- name steht im Textbereich neben der Gruppenanzeige. Der Gruppenname wird immer dann angezeigt, wenn die Gruppe ausgewählt ist.
  • Seite 29 , um den Namen zu bestätigen und das Menü zu verlassen. 4. Wiederholen Sie die Schritte 1-3, um Namen für alle Cactus-RF60X-Geräte festzulegen. Stellen Sie sicher, dass Sie für dieselbe Gruppe bei allen RF60X-Geräten denselben Namen festgelegt haben, um Verwechslungen zu vermeiden.

  • Seite 30: Erweiterte Funktionen

    11. Erweiterte Funktionen 11.1 Multi-Flash Im Multi-Modus wird in schneller Ab- folge eine Serie aus mehreren Blitzen ausgelöst. Dieser Modus kann eingesetzt werden, um mehrere Aufnahmen eines sich bewegenden Motivs in einem Einzelbild zu erfassen. Im Multi-Modus stehen Ihnen folgende Einstellungen zur Verfügung: •...
  • Seite 31 Zum Beispiel lautet bei einer Blitzserie mit einer Dauer von 0,5 Sekunden und ei- ner Frequenz von 10 Blitzen pro Sekunde (d. h. 10 Hz) die Blitzmenge 5. Wenn Sie 10 Blitze mit einer Frequenz von 100 Hz auslösen wollen, würde die Blitzserie 0,1 Sekunden dauern.

  • Seite 32: Multi-Blitz Im Lokal-Modus

    12-14 15-19 20-50 60-199 Power 1/16 1/32 1/64 1/128 Hinweise: 1. Multi-Blitz ist am effektivsten bei stark reflektierenden Motiven vor einem dunklen Hintergrund. 2. Multi-Blitz wird bei Leistungsstufen über 1/4 nicht unterstützt. 3. Der Multi-Blitz kann nützlich sein, wenn er mit einer Kamera im Lang- zeitbelichtungsmodus eingesetzt wird.
  • Seite 33 2. Drücken Sie , bis der Aus- ► wahlanzeiger auf die Blitzmenge zeigt, die als Wert vor den Binde- strichen steht. 3. Drücken Sie oder , um die Blitzmenge zu erhöhen bzw. zu ver- ringern. 4. Drücken Sie , bis der Auswahl- ►...
  • Seite 34 11.1.2 Multi-Blitz im Master- und Slave-Modus Ein RF60X im Master-Modus erzwingt bei einem Slave-RF60X auf demselben Funk- kanal eine Synchronisierung auf Multi- Modus-Einstellungen. 1. Drücken Sie , bis <MASTER> als Gruppe angezeigt wird, um beim RF60X-Master den Multi-Modus einzu- schalten.
  • Seite 35 Unterstützung von Blitzaufnahmen bei Verschlussgeschwindigkeiten, die über der maximalen Synchronisationsge- schwindigkeit der Kamera liegen. Um das zu erreichen, löst der RF60X Blitze mit erhöhter Dauer aus, um eine gleichmäßige Bildausleuchtung bei Verschlussgeschwindigkeiten von bis zu 1/8000 Sekunden zu erreichen.

  • Seite 36: Eigenschaften Von Hss-Blitzen

    Wirkung des HSS-Blitzes auf die Belich- tung einer Aufnahme unterscheidet sich daher von der eines normalen Blitzes: 1. Die Ausgangsleistung eines mit dem RF60X ausgelösten HSS-Blitzes unterscheidet sich von der eines normalen Blitzes: Zur Kompensation von 1EV Belichtungsverlust in Ihrer Kameraeinstellung müssen Sie die...
  • Seite 37 LZ (Meter) bei 105  mm, ISO 100 Leistungs- stufe Normaler Blitz HSS Sympathy 1/16 1/32 1/64 1/128 2. Die Dauerlichtausgabe im HSS-Blitz friert ein sich bewegendes Motiv nicht ein, wie es bei einem normalen Blitz der Fall wäre. Stattdessen erzeugt ein HSS-Blitz Bewegungsun- schärfe, wie es bei einer dauer- haften Lichtquelle der Fall wäre.

  • Seite 38: Automatische Und Manuelle Hochgeschwindigkeitssynchronisation (Hss)

    V6 IIs Transceiver. Er synchronisiert sich automatisch zu Kameraverschluss- zeiten oberhalb der X-Synchronisations- geschwindigkeit. Wird ein RF60X-Slave aber durch einen anderen RF60X, RF60 oder V6 TX gesteu- ert, muss er manuell auf Synchronisa- tion oberhalb der X-Synchronisations- geschwindigkeit konfiguriert werden (siehe Abschnitt 11.2.4) .
  • Seite 39 „HSS Sympa- thy-Modus“ dient nur der manuellen Einstellung der HSS. 11.2.4 Manuelle HSS: „HSS Sympathy- Modus“ Um den RF60X manuell mit einer Kamera- verschlussgeschwindigkeit zu synch- ronisieren, die schneller ist als die X-Synchronisationsgeschwindigkeit, benötigen Sie einen TTL-Blitz mit HSS / Auto FP-Funktionalität.
  • Seite 40 Auslöser des RF60X-Master-Geräts in S1 ein (die Betriebsart, in der der Blitz durch den ersten Vorblitz aus- gelöst wird, siehe Abschnitt 11. 3) . Platzieren Sie den RF60X-Master so, dass sein optischer Sensor direkt auf den Blitzkopf des TTL-Blitzes gerichtet ist.
  • Seite 41 und dann auf 15ms, 20ms, usw. , bis der Blitz den Rahmen voll ausleuch- tet. Die optimale Verzögerungszeit bei hohen Verschlussgeschwindig- keiten sollte im Bereich von 10ms bis 100ms liegen. 11.2.5 Einstellen der Verzögerungszeit für den „HSS Sympathy-Modus“ Beachten Sie folgende Informationen, wenn Sie die Verzögerungszeit im „HSS Sympathy“-Modus einstellen.
  • Seite 42 • Blendenzahl: Je höher die Blenden- zahl, desto größer ist die Verzö- gerungszeit innerhalb des Verzö- gerungsbereichs des jeweiligen Kamerasystems. • Position der dunklen Leiste: Wenn eine dunkle Leiste oben auf dem Bild zu sehen ist, müssen Sie die Verzögerungszeit erhöhen. Wenn die dunkle Leiste unten zu sehen ist, müssen Sie die Verzögerungszeit verringern.
  • Seite 43 Drücken Sie zur Bestä- tigung oder 11.4 Verzögerungstimer Jeder RF60X ist mit einem Verzöge- rungstimer ausgestattet, der entweder im Master- oder im Slave-Modus einge- setzt werden kann. Der Verzögerungs- timer verzögert die Auslösung um die eingestellte Zeit. Wenn Sie den Blitz etwas später als den ersten Verschluss...
  • Seite 44 vorhang auslösen wollen, um einen anderen Beleuchtungseffekt zu erzielen (z. B. um eine Synchronisation mit dem zweiten Verschlussvorhang zu erzielen) , hilft Ihnen der Verzögerungstimer da- bei, den Effekt zu erzeugen. Um den Verzögerungstimer einzustel- len, drücken Sie und dann die Taste , bis <DELAY>...
  • Seite 45 Der Verzögerungstimeranzeiger wird dann nicht mehr in der Statusleiste des Hauptbildschirms angezeigt. 11.5 Autofokus-Hilfsbeleuchtung Der RF60X ist mit einer Autofokus- Hilfs-LED ausgestattet. Die Leistungs- stufe des AF-Hilfslichts kann an Ihre Aufnahmeumgebung angepasst werden. 1. Zum Einschalten und Einstellen der Beleuchtungsstärke des AF-Hilfs- lichts drücken Sie die Menütaste...
  • Seite 46 AF-Dauerhilfslicht ein- oder ausschalten. 4. Im Slave-Modus synchronisiert der RF60X den AF-Hilfslicht-Befehl mit dem V6 II bzw. V6 IIs im TX-Modus, oder dem RF60X im Master-Modus. Es ist keine Voreinstellung erforder- lich. Hinweis: Im Modus „AF-Dauerhilfslicht“ schaltet sich die LED-Leuchte auto- matisch ab, bevor ein Blitz ausgelöst...

  • Seite 47: Personalisierung Des Rf60X

    Blitzfolgezeit reguliert wird. Kühlmodus EIN: Die kürzeste Blitzfolgezeit wird nur angewendet, wenn die Temperatur des RF60X im moderaten Bereich liegt. Der Kühlmodus reguliert die Blitzfolge- zeit im Verhältnis zur Temperatur im Inneren des Blitzgehäuses. Bei einer Reihe von unmittelbar aufeinander folgenden Blitzauslösungen bei voller...
  • Seite 48 Sie den Kühlmodus ein- oder ausschal- ten. LCD-Hintergrundbeleuchtung 12.2 Die LCD-Hintergrundbeleuchtung des RF60X wird aktiviert, wenn eine beliebige Taste gedrückt wird. Aus Energiespargründen ist eine Timereinstellung vorhanden, durch die die Hintergrundbeleuchtung automatisch ausgeschaltet wird. Zur Konfiguration der Hintergrund- beleuchtung drücken Sie...
  • Seite 49 , um die Auswahl zu bestäti- gen und das Menü zu verlassen. Sleep-Timer 12.3 Wenn Sie vergessen, den RF60X nach der Nutzung auszuschalten, wird der RF60X dank des Sleep-Timers nach einer fest- gelegten Zeit aus Energiespargründen in den Schlafmodus versetzt.
  • Seite 50 Sie , um die Auswahl zu bestätigen und das Menü zu verlassen. 4. Drücken Sie eine beliebige Taste, um den RF60X aus dem Schlafmodus zu aktiveren. Hinweis: Bei der drahtlosen Auslösung werden RF60X-Slave-Geräte nicht per Fernsteuerung aktiviert.
  • Seite 51 Signalton 12.5 Zusätzlich zur Anzeige, dass der Blitz bereit ist, kann der eingebaute Signal- ton des RF60X Ihnen mitteilen, wenn der Blitz entsprechend Ihren individuellen Einstellungen bereit ist. Wählen Sie aus folgenden Optionen diejenige aus, die am ehesten zu Ihren Anforderungen...
  • Seite 52 *Fn1 und Fn3 stehen nur zur Auswahl, wenn der Schnellblitz aktiviert wurde (Siehe Abschnitt 12.4) Um die Signalton-Option zu konfigu- rieren, drücken Sie und dann , bis im Textbereich <BEEP> angezeigt wird. Wählen Sie dann mit den Tasten aus OFF , Fn1 (QCK FL) , Fn2 (READY) und Fn3 (WARN) (AUS, Fn1 (SCHNELLBLITZ) , Fn2 (BE- REIT) und Fn3 (WARNTON) ) aus.

  • Seite 53: Arbeiten Mit Auslösern

    4. Der akustische Anzeiger wird in der Statusleiste angezeigt, wenn Fn1, Fn2 oder Fn3 ausgewählt sind. 13. Arbeiten mit Auslösern von Cactus Der RF60X ist kompatibel mit den Cactus Wireless Flash Transceivern V6-Serie, V5 und dem Laser Trigger LV5. V6 Series CAMERA...

  • Seite 54: Rf60X Als Slave

    Hinweis: Der Cactus V6-Serie kann Ab- stufungen bis zu 1/10 EV festlegen und sie an den RF60X melden; allerdings kann der RF60X nur die nächste 1/3-EV- Stufe anzeigen. Sie können einen RF60X mit anderen V6- kompatiblen TTL-Blitzgeräten kombinie- ren, um ein manuelles Blitz- Kontrollsystem einzurichten.

  • Seite 55: Rf60X Als Master

    13.1.2 RF60X als Master Benutzer können den RF60X auf dem Blitzschuh der Kamera als Master zuord- nen und ihn andere RF60X-Slave- und V6- RX-Geräte auslösen und steuern lassen. Obwohl der RF60X-Master die Leistungs- und Zoom-stufen des RF60X-Slave steuern kann, wird die Zoomsteuerung bei der Arbeit mit RX-Einheiten des V6 nicht unterstützt.
  • Seite 56 Nicht unterstützt. RF60 V6 IIs Cactus V5, LV5 13.2 Der Cactus RF60X kann zusammen mit dem Cactus V5 oder dem LV5 verwendet wer- den. Sie nutzen alle dieselbe 2,4-GHz- 16-Kanal-Plattform. Da der V5 und der LV5 keine Gruppen und keine Fernsteuerung unterstützen, löst der RF60X-Master alle V5 aus, unab- hängig davon, welche Gruppe als aktiv...

  • Seite 57: Externe Stromversorgung

    Durch die externe Stromversorgung sind kürzere Ladezeiten des Blitzes und eine höhere Anzahl an Blitzen pro Batterie- zyklus möglich. Verwenden Sie den externen Batteriepack EP-1 von Cactus (optional) , um die Kapazitäten des RF60X zu erweitern: Blitzfolgezeit Höchstmenge nach einem an Blitzen mit...

  • Seite 58: Usb-Anschluss

    5. Wiederholen Sie die Schritte 3-4. Nach einer Sequenz von 5 Blitzen ist Ihr Kondensator formiert und wird wieder wie gewohnt funktionieren. 16. USB-Anschluss Der USB-Port des RF60X ist für Firm- ware-Updates ausgelegt. Zur Prüfung der Firmware-Version halten Sie die Taste gedrückt und schal-...

  • Seite 59: Optionales Zubehör

    Achtung: Verbinden Sie den RF60X niemals über den USB-Port mit einem Wechselstrom- netzteil. 17. Optionales Zubehör 1. Diffuser-Aufsatz DC-60 2. Externes Batteriepack EP-1 3. Wireless Flash Transceiver V6 IIs / V6 II / V6 4. Drahtloser Laser-Auslöser LV5 5. Faltbare 60cm-Soft-Box CB-60 / CB-60S / CB-60W 6.
  • Seite 60 MÖGLICHE LÖSUNG URSACHE LCD-Display Sleep-Timer - Drücken Sie eine schaltet ist aktiviert beliebige Taste sich ab auf dem RF60X, um ihn aus dem Schlafmodus zu aktivieren - Überprüfen Sie die Sleep-Timer- Einstellungen im Menü und ändern Sie diese entsprechend (siehe Abschnitt 12.
  • Seite 61 4. Slave-Blitz wird nicht ausgelöst SYMPTOM MÖGLICHE LÖSUNG URSACHE Blitzbereit- Unterschied- Stellen Sie den schafts-LED liche Kanäle Slave-Blitz auf den- blinkt oder sind einge- selben Kanal wie den leuchtet stellt Master-Blitz ein durchge- Unter- Stellen Sie sicher, hend, aber schiedliche dass die Gruppe, der Blitz Gruppen sind...
  • Seite 62 Bild ist nur nisation der unterstützte teilweise Kamera X-Synchronisati- beleuchtet onsgeschwindig- keit an - Richten Sie den RF60X für den Auto-HSS-Betrieb oder den manuel- len HSS-Betrieb ein (siehe Ab- schnitt 11.2) Verzöge- Schalten Sie den rungstimer Verzögerungstimer ist falsch...
  • Seite 63 Master-Blitz Verbindung mit Blitzschuhkon- wird falsch dem Blitzschuh takt enger ein ausgelöst - Reinigen Sie die Blitzschuh- kontakte des RF60X mit einem sauberen Tuch Slave-Blitz Hintergrund- - Stellen Sie alle wird falsch sendestörung Geräte auf einen ausgelöst anderen Kanal bzw. eine andere...

  • Seite 64: Hinweise

    19. Hinweise HINWEISE FÜR VERBRAUCHER IN DEN Federal Communications Commission (FCC) , Erklärungen zu Funkfrequenzstörungen: Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für digita- le Geräte der Klasse B nach Teil 15 der FCC-Regeln. Diese Grenzwerte wurden aufgestellt, um angemessenen Schutz vor schädlichen Störungen bei der Verwendung innerhalb einer Wohnumgebung zu gewähr- leisten.
  • Seite 65 Kong, erklären in eigener Verantwortung, dass das Produkt Cactus Wireless Flash RF60X den grundlegenden Anforderungen und ande- ren relevanten Anforderungen der R&TTE-Richtlinie (1999/5/EG) entspricht. Dieses Produkt, Cactus Wirel- ess Flash RF60X, entspricht den Vorschriften der Richtlinie des Rates der Europäischen Union 1999/5/EG.
  • Seite 66 Die durchgestrichene Mülltonne bedeutet, dass das Produkt inner- halb des Gebiets der Europäischen Union am Ende der Produktlebens- dauer gesondert entsorgt werden muss. Entsorgen Sie dieses Gerät nicht zusammen mit anderem Haus- haltsmüll. NCC-Warnung Artikel 12 Ohne Genehmigung dürfen durch ein Unter- nehmen, eine Firma oder einen Benutzer weder die Frequenz des zertifizierten Niederfrequenzgeräts verändert, seine...

  • Seite 67: Garantie

    Cactus erteilt, welcher zusammen mit dieser eingeschränkten Garantie erworben wurde. In Bezug auf Ihren Cactus Wireless Flash RF60X oder andere Teile wird bei Auslie- ferung im Neuzustand und in Originalver- packung folgende Garantie auf Material- oder Verarbeitungsmängel gewährleistet: Defekte Teile oder ein defekter Wireless...
  • Seite 68 BEGRÜNDET IST, SELBST WENN HARVEST ONE LIMITED VON DER MÖGLICHKEIT SOLCHER SCHÄDEN IN KENNTNIS GESETZT WURDE. IN KEINEM FALL KANN DIE FORDERUNG GEGENÜBER HARVEST ONE LIMITED HÖHER SEIN ALS DER KAUFPREIS DES CACTUS WIRELESS FLASH, DER VON HARVEST ONE LIMITED ODER EINEM AUTO-...
  • Seite 69 HAFTUNG FÜR VERLUST, SCHADEN ODER VERLET- ZUNGEN GEGENÜBER IHNEN UND IHREM EIGENTUM UND GEGENÜBER ANDEREN UND DEREN EIGENTUM, DIE AUS GEBRAUCH ODER MISSBRAUCH ODER DER NICHTBENUTZBARKEIT DES CACTUS WIRELESS FLASH ENTSTEHEN UND DIE NICHT DIREKT DURCH FAHRLÄSSIGKEIT VON HARVEST ONE LIMITED VERURSACHT WURDEN. DIESE EINGESCHRÄNKTE GARANTIE GILT AUSSCHLIESSLICH GEGENÜBER...
  • Seite 70 www.cactus-image.com...
